Le document explore le concept d'intégration applicative, en se concentrant sur le style architectural de la messagerie et ses diverses approches, notamment les transferts de fichiers et les appels de fonctions distribuées. Il met en lumière les défis posés par des écosystèmes informatiques complexes et l'importance d'une intégration efficace pour le soutien des processus d'affaires. Enfin, des outils et techniques sont discutés pour faciliter cette intégration, avec une référence à des sources académiques et professionnelles.

1. Intégration applicative via messagerieJames Lapalme1

2. ObjectifsIntroduire le concept d’intégration applicativePrésenter les styles architecturaux pour aborder l’intégration applicativeApprofondir le style architectural « Messagerie » afin introduire les concepts de base2

3. Mise en contexte3EAIObject BrokerETL/EIIMiddlewareSOA/ESBWeb ServicesDTPServicesRéseautiquesLDAPNFSAuthentificationSystèmed’ExploitationRPCSemaphoreFifoSocketMutexMém. Part.

4. AgendaProblématiqueConceptsStyles ArchitecturauxMessagerieFormalismeUtilisation4

5. Écosystème TI = Système distribué5

6. La réalité = complexitéLes organisations ont des écosystèmes TI avec des 100s-1000s applications;La migration du développement vers l’acquisition d’applications;La migration d’une approche fonctionnelle (verticale) vers une approche par processus (horizontale);L’expansion des frontières organisationnelles afin d’incorporer les partenaires.6ProblématiqueL’intégration applicative est nécessaire au support des processus d’affaires utilisant plusieurs applications

7. Investissement7ProblématiqueBourseConformitéComptabilitéConseiller« Trader »

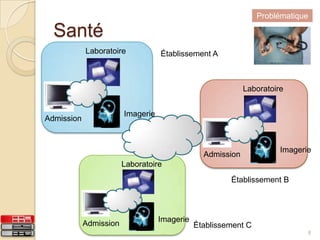

8. Santé8ProblématiqueÉtablissement ALaboratoireLaboratoireLaboratoireImagerieImagerieImagerieAdmissionAdmissionAdmissionÉtablissement BÉtablissement C

9. Transport9ProblématiqueSurveillancePublicitésSupervisionInstrumentsMaintenanceContrats

10. Beaucoup d’enjeuxProblématiqueTechnologiquesConception applicative en silosModèle de données enfouiesHétérogénéité technologiqueAbsence d’interfaceDésalignement sémantiqueProcessus ambiguë/méconnuSécuritéManagériauxNouvelles collaborations interdépartementales« Scope de projets »Coûts et tempsMigrationAbsence de surintendance des donnéesFaible expertise10

11. Intégration vs N-TiersIntégration ApplicativeApplication N-TiersApplications autonomesCommunication typiquement asynchroneSéparation intrinsèqueInterdépartemental et inter-organisationnelCouches dépendantesCommunication typiquement synchroneSéparation pour « scalability » ou « agility » Intra-départemental11

12. Divers dimensionsFrontière organisationnelleEnterprise Application Integration (EAI)Business-to-Business Integration (B2B, B2G)Niveaude la Présentation (e.g. Portail) – N1des Données (e.g. échange de données) – N2des Fonctionnalités (e.g. appels d’API) – N3des Services (e.g. SOA) – N4des Processus (e.g. chorégraphies B2B) – N5TemporelSynchroneAsynchrone12Concepts

13. Objectif – Couplage faibleDimensions du couplageTemporel(e.g. asynchrone, queue)LocalisationCanal - Adresses logique (e.g. uri)Plateforme technologiqueStandard (e.g. XML)FormatTransformation13Concepts

14. 4 ApprochesTransfert de fichiersProduction et consommation via fichierPartage SGBDPlusieurs applications utilisant la même base de donnéesAppels de fonctions distribuéesPartage de fonctionnalitésMessagerieInterconnexion via système de messagerie14Styles

15. Transfert de fichiersCaractéristiquesBatchAsynchronePoint-à-Point ou NormaliséN2EnjeuxSynchronisationCoordination15StylesSource : Hophe et al. 2003

16. Partage SGBDCaractéristiquesTemps-RéelSynchroneNormaliséN2EnjeuxAchatEncapsulation16StylesSource : Hophe et al. 2003

17. Appels de fonctions distribuéesCaractéristiquesTemps-RéelSynchronePoint-à-PointN3EnjeuxN(N-1)Latence17StylesSource : Hophe et al. 2003

18. MessagerieCaractéristiquesTemps-réel ou BatchAsynchronePoint-à-Point ou NormaliséN2 à N5Enjeux« Débogage »Batch18StylesSource : Hophe et al. 2003

19. Messagerie10119MessagerieSource : Hophe et al. 2003

20. AvantagesCommunication distribuéeCommunication robusteCommunication asynchroneIntégration de plateforme/langage“Timing” variable“Throttling”Opérations déconnectéesMédiationPeu de “thread” bloqué20Messagerie

21. InconvénientsModèle de programmation complexeEnjeux de séquenceScénarios synchronesPerformancePeu de plateforme“Vendorlock-in”21Messagerie

22. Formalisme de Gregor HohpeCanaux (9)P2P, Pub/Sub, etc.Messages (8)Corrélation, Commande, Data, etc.Transformation (6)Normalisation, Enrichissement, etc.Routage (10)Filtre, Aggrégateur, Reséquenceur, etc.Connexion (10)Compétition, « Polling », etc.22Formalisme

23. Symbolisme Hohpe23FormalismeSource : Hophe et al. 2003

24. Exemple – Gestion d’ordres24FormalismeSource : Hophe et al. 2003

25. Exemple - Réception25Formalisme

26. Exemple - Inventaire26Formalisme

27. Exemple - Traitement27Formalisme

28. Mapping des patrons28UtilisationSource : Hophe et al. 2003

29. Outils d’EAIFonctionnalitésTransformationAdaptateurOrchestrationSurveillance d’activités d’Affaires (BAM) ProduitsMicrosoft - Biztalk ServerVitria - BusinessWareSoftware AG - WebMethodTibco - ActiveMatrixBusinessWorksIBM - Websphere Message Broker29Utilisation

30. RéférencesGregor Hohpe & Bobby Woolf (2003). Enterprise Integration Patterns: Designing, Building, and Deploying Messaging Solutions. Addison-Wesley ProfessionalIrimiaRoxana-Adina (2008). An Overview of Application Integration Concepts.DNCOCO '08Joachim Schelp & Alexander Schwinn (2005). Extending the Business Engineering Framework for Application Integration Purposes. ACM Symposium on Applied ComputingIan Gorton &b Anna Liu (2004). Architectures and Technologies for Enterprise Application Integration. IEEE International Conference on Software EngineeringChen Zhigang & Cheng Huiping (2009). Research on Enterprise Application Integration Categories and Strategies. IEEE International Forum on Computer Science-Technology and ApplicationsRodney Gleghorn (2005). Enterprise Application Integration: A Manager’s Perspective. IEEE IT Pro30
