Le document présente divers diagrammes liés à une banque, y compris des diagrammes de classes, de cas d'utilisation, d'objets, de séquence, d'états-transitions, d'activités, de composants et de déploiement. Il décrit les interactions entre clients, comptes, opérations, et employés de banque, ainsi que les règles de gestion liées aux comptes chèques et épargnent. Le contenu est centré sur la modélisation des opérations bancaires et des processus métier associés.

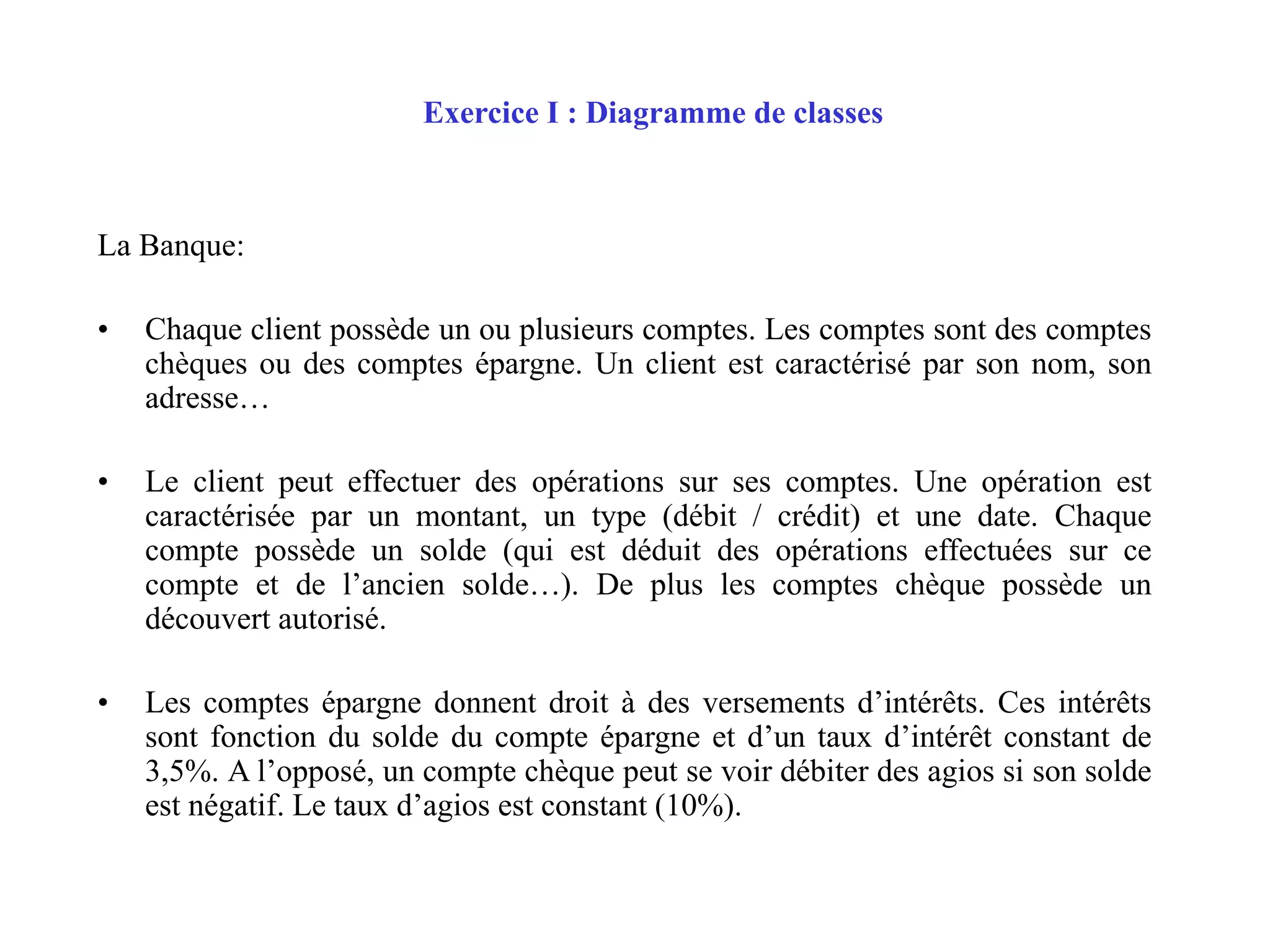

1. Exercice I : Diagramme de classes
La Banque:
• Chaque client possède un ou plusieurs comptes. Les comptes sont des comptes
chèques ou des comptes épargne. Un client est caractérisé par son nom, son
adresse…
• Le client peut effectuer des opérations sur ses comptes. Une opération est
caractérisée par un montant, un type (débit / crédit) et une date. Chaque
compte possède un solde (qui est déduit des opérations effectuées sur ce
compte et de l’ancien solde…). De plus les comptes chèque possède un
découvert autorisé.
• Les comptes épargne donnent droit à des versements d’intérêts. Ces intérêts
sont fonction du solde du compte épargne et d’un taux d’intérêt constant de
3,5%. A l’opposé, un compte chèque peut se voir débiter des agios si son solde
est négatif. Le taux d’agios est constant (10%).

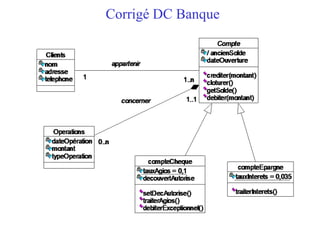

2. Corrigé DC Banque

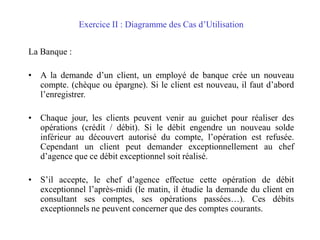

3. Exercice II : Diagramme des Cas d’Utilisation
La Banque :
• A la demande d’un client, un employé de banque crée un nouveau
compte. (chèque ou épargne). Si le client est nouveau, il faut d’abord
l’enregistrer.
• Chaque jour, les clients peuvent venir au guichet pour réaliser des
opérations (crédit / débit). Si le débit engendre un nouveau solde
inférieur au découvert autorisé du compte, l’opération est refusée.
Cependant un client peut demander exceptionnellement au chef
d’agence que ce débit exceptionnel soit réalisé.
• S’il accepte, le chef d’agence effectue cette opération de débit
exceptionnel l’après-midi (le matin, il étudie la demande du client en
consultant ses comptes, ses opérations passées…). Ces débits
exceptionnels ne peuvent concerner que des comptes courants.

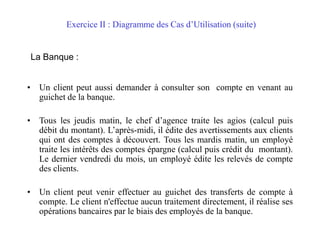

4. Exercice II : Diagramme des Cas d’Utilisation (suite)
La Banque :
• Un client peut aussi demander à consulter son compte en venant au
guichet de la banque.
• Tous les jeudis matin, le chef d’agence traite les agios (calcul puis
débit du montant). L’après-midi, il édite des avertissements aux clients
qui ont des comptes à découvert. Tous les mardis matin, un employé
traite les intérêts des comptes épargne (calcul puis crédit du montant).
Le dernier vendredi du mois, un employé édite les relevés de compte
des clients.
• Un client peut venir effectuer au guichet des transferts de compte à
compte. Le client n'effectue aucun traitement directement, il réalise ses
opérations bancaires par le biais des employés de la banque.

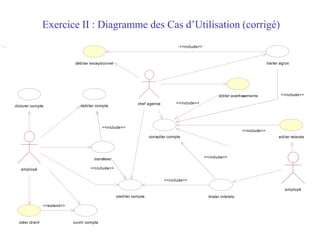

5. Exercice II : Diagramme des Cas d’Utilisation (corrigé)
ouvrir compte
transferer
cloturer compte
triater interets
editer relevés
debiter compte
<<include>>
débiter exceptionnel
éditer avertissements
traiter agios
<<include>>
employé
créer client
<<extend>>
chef agence
crediter compte
<<include>>
<<include>>
employé
consulter compte
<<include>>
<<include>>
<<include>>
<<include>>

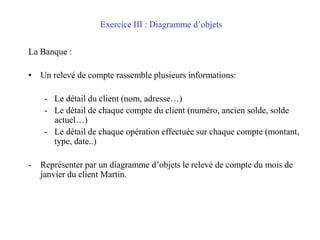

6. Exercice III : Diagramme d’objets
La Banque :
• Un relevé de compte rassemble plusieurs informations:
- Le détail du client (nom, adresse…)
- Le détail de chaque compte du client (numéro, ancien solde, solde
actuel…)
- Le détail de chaque opération effectuée sur chaque compte (montant,
type, date..)
- Représenter par un diagramme d’objets le relevé de compte du mois de
janvier du client Martin.

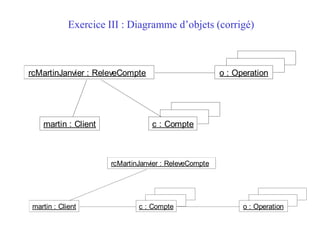

7. Exercice III : Diagramme d’objets (corrigé)
rcMartinJanvier : ReleveCompte
c : Compte
o : Operation
martin : Client
rcMartinJanvier : ReleveCompte
c : Compte o : Operation
martin : Client

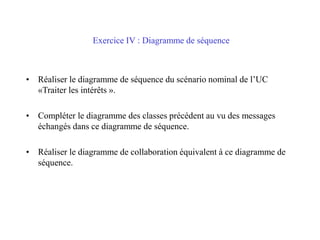

8. Exercice IV : Diagramme de séquence
• Réaliser le diagramme de séquence du scénario nominal de l’UC
«Traiter les intérêts ».
• Compléter le diagramme des classes précédent au vu des messages
échangés dans ce diagramme de séquence.
• Réaliser le diagramme de collaboration équivalent à ce diagramme de
séquence.

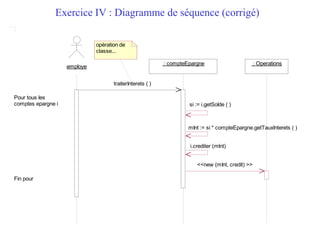

9. Exercice IV : Diagramme de séquence (corrigé)
employe
: compteEpargne : Operations
traiterInterets ( )
Pour tous les
comptes epargne i
Fin pour
si := i.getSolde ( )
opération de
classe...
mInt := si * compteEpargne.getTauxInterets ( )
i.crediter (mInt)
<<new (mInt, credit) >>

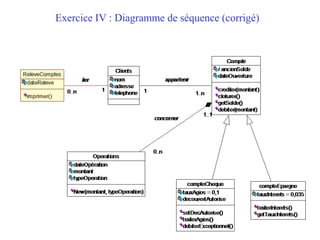

10. Exercice IV : Diagramme de séquence (corrigé)

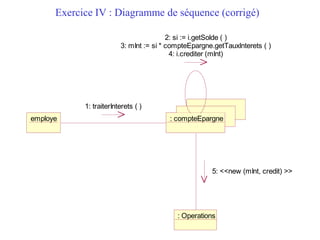

11. Exercice IV : Diagramme de séquence (corrigé)
employe : compteEpargne
: Operations
2: si := i.getSolde ( )
3: mInt := si * compteEpargne.getTauxInterets ( )
4: i.crediter (mInt)
1: traiterInterets ( )
5: <<new (mInt, credit) >>

12. Exercice V : Diagramme d’états-transitions
• Réaliser le diagramme d’états-transitions de la classe « Compte ».
• Identifier d’abord les états, puis les transitions et enfin les actions.
• Modifier le diagramme de classes si nécessaire

13. Exercice V : Diagramme d’états-transitions (corrigé)
ouvert
crediteur
débiteur
event credit( mt )/ crediter (mt)
event debit( mt )[ (getSolde ( ) - mt ) >= decouvertAutorise ]/ debiter (mt)
event debit exceptionnel( mt )[ ( getSolde( ) - mt ) < decouvertAutorise) ET compteCheque ]/ debiterExceptionnel (mt)
fermeture compte[ getSolde( ) = 0 ]
ouverture compte( client ) / New
(versementInit)
New (versementInit) va invoquer crediter
(versementInit) qui va lui-même invoquer
^Operation.New(versementInit, credit)
crediteur
débiteur
getSolde ( ) >= 0
getSolde ( ) < 0 ET
compteCheque

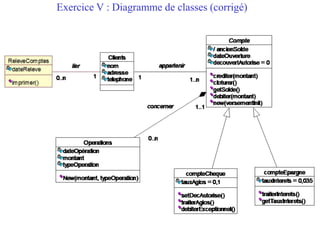

14. Exercice V : Diagramme de classes (corrigé)

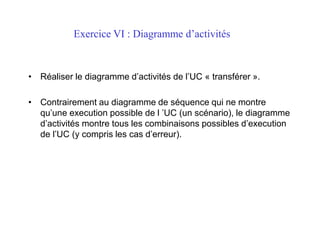

15. Exercice VI : Diagramme d’activités
• Réaliser le diagramme d’activités de l’UC « transférer ».
• Contrairement au diagramme de séquence qui ne montre
qu’une execution possible de l ’UC (un scénario), le diagramme
d’activités montre tous les combinaisons possibles d’execution
de l’UC (y compris les cas d’erreur).

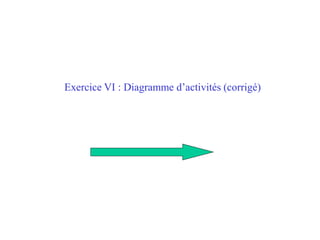

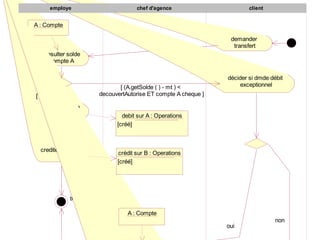

16. Exercice VI : Diagramme d’activités (corrigé)

17. consulter solde
compte A
débiter compte
A
crediter compte
B
A : Compte
[ sinon ]
transfert réussi
debit sur A : Operations
[créé]
crédit sur B : Operations
[créé]
A : Compte
demander
transfert
décider si dmde débit
exceptionnel
[ (A.getSolde ( ) - mt ) <
decouvertAutorise ET compte A cheque ]
oui
non
client
chef d'agence
employe

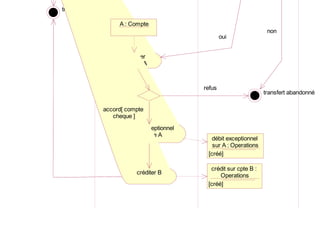

18. transfert réussi
consulter
compte A
débiter exceptionnel
compte A
créditer B
A : Compte
accord[ compte
cheque ]
oui
transfert abandonné
refus
non
débit exceptionnel
sur A : Operations
[créé]
crédit sur cpte B :
Operations
[créé]

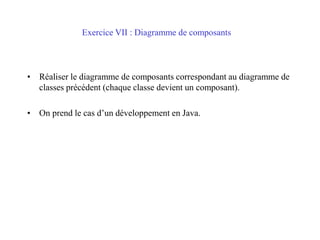

19. Exercice VII : Diagramme de composants
• Réaliser le diagramme de composants correspondant au diagramme de
classes précédent (chaque classe devient un composant).
• On prend le cas d’un développement en Java.

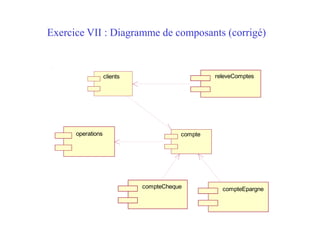

20. Exercice VII : Diagramme de composants (corrigé)
clients
compte
compteCheque compteEpargne
operations
releveComptes

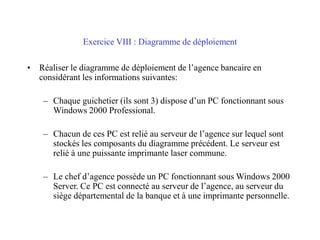

21. Exercice VIII : Diagramme de déploiement
• Réaliser le diagramme de déploiement de l’agence bancaire en
considérant les informations suivantes:
– Chaque guichetier (ils sont 3) dispose d’un PC fonctionnant sous
Windows 2000 Professional.
– Chacun de ces PC est relié au serveur de l’agence sur lequel sont
stockés les composants du diagramme précédent. Le serveur est
relié à une puissante imprimante laser commune.
– Le chef d’agence possède un PC fonctionnant sous Windows 2000
Server. Ce PC est connecté au serveur de l’agence, au serveur du
siège départemental de la banque et à une imprimante personnelle.

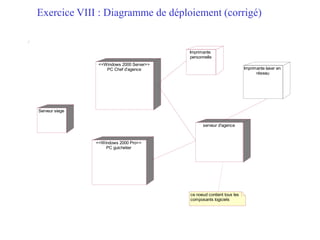

22. Exercice VIII : Diagramme de déploiement (corrigé)
Imprimante laser en
réseau
ce noeud contient tous les
composants logiciels
PC Chef d'agence
<<Windows 2000 Server>>
serveur d'agence
PC guichetier
<<Windows 2000 Pro>>
Imprimante
personnelle
Serveur siege

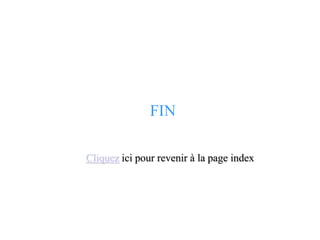

23. FIN
