1. TIC MANAGEMENT
Les Entrepôts de Données (Data Warehouses)
PRÉSENTER PAR :
 NZUGUEM KEVIN
BILONG LEON
MELINGA PATRICK
Institut Africain d’Informatique
7/5/2016
1
DATAWAREHOUSE

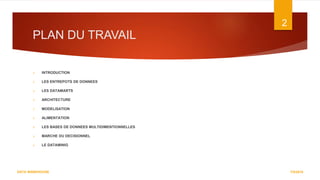

2. PLAN DU TRAVAIL
 INTRODUCTION
 LES ENTREPOTS DE DONNEES
 LES DATAMARTS
 ARCHITECTURE
 MODELISATION
 ALIMENTATION
 LES BASES DE DONNEES MULTIDIMENTIONNELLES
 MARCHE DU DECISIONNEL
 LE DATAMINIG
7/5/2016
2
DATA WAREHOUSE

3. INTRODUCTION
7/5/2016
3
DATA WAREHOUSE

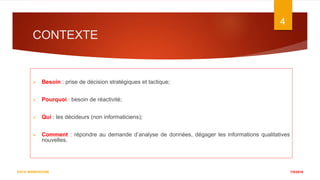

4. CONTEXTE
 Besoin : prise de décision stratégiques et tactique;
 Pourquoi : besoin de réactivité;
 Qui : les décideurs (non informaticiens);
 Comment : répondre au demande d’analyse de données, dégager les informations qualitatives
nouvelles.
7/5/2016
4
DATA WAREHOUSE

5. CONTEXTE
Quels francais
consomment beaucoup le
piossons ?
Quels francais
consomment beaucoup
le piossons ?
Quels francais
consomment beaucoup
le piossons ?
Quels francais
consomment beaucoup
le piossons ?
7/5/2016
5
DATA WAREHOUSE

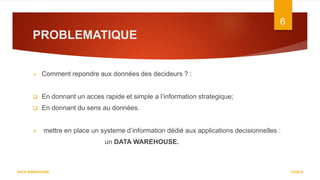

6. PROBLEMATIQUE
 Comment repondre aux données des decideurs ? :
 En donnant un acces rapide et simple a l’information strategique;
 En donnant du sens au données.
 mettre en place un systeme d’information dédié aux applications decisionnelles :
un DATA WAREHOUSE.
7/5/2016DATA WAREHOUSE
6

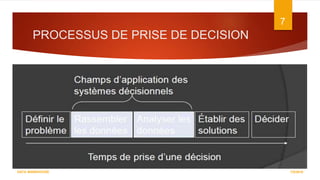

7. PROCESSUS DE PRISE DE DECISION
7/5/2016DATA WAREHOUSE
7

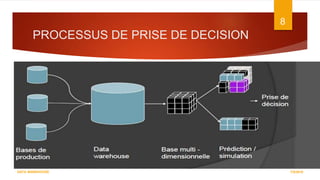

8. PROCESSUS DE PRISE DE DECISION
7/5/2016DATA WAREHOUSE
8

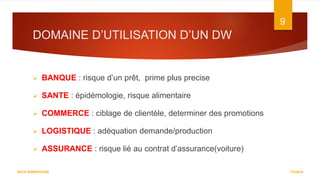

9. DOMAINE D’UTILISATION D’UN DW
 BANQUE : risque d’un prêt, prime plus precise
 SANTE : épidémologie, risque alimentaire
 COMMERCE : ciblage de clientèle, determiner des promotions
 LOGISTIQUE : adéquation demande/production
 ASSURANCE : risque lié au contrat d’assurance(voiture)
7/5/2016DATA WAREHOUSE
9

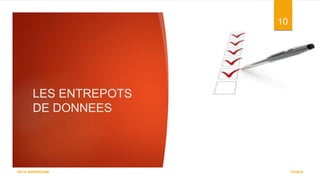

10. LES ENTREPOTS
DE DONNEES
7/5/2016
10
DATA WAREHOUSE

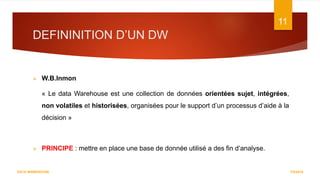

11. DEFININITION D’UN DW
 W.B.Inmon
« Le data Warehouse est une collection de données orientées sujet, intégrées,
non volatiles et historisées, organisées pour le support d’un processus d’aide à la
décision »
 PRINCIPE : mettre en place une base de donnée utilisé a des fin d’analyse.
7/5/2016
11
DATA WAREHOUSE

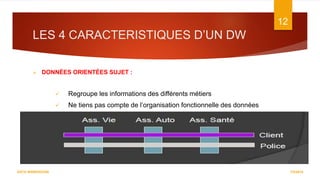

12. LES 4 CARACTERISTIQUES D’UN DW
 DONNÉES ORIENTÉES SUJET :
 Regroupe les informations des différents métiers
 Ne tiens pas compte de l’organisation fonctionnelle des données
7/5/2016
12
DATA WAREHOUSE

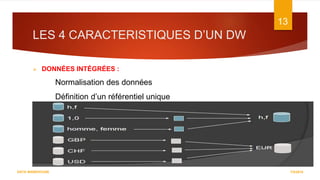

13. LES 4 CARACTERISTIQUES D’UN DW
7/5/2016
13
DATA WAREHOUSE
 DONNÉES INTÉGRÉES :
Normalisation des données
Définition d’un référentiel unique

14. LES 4 CARACTERISTIQUES D’UN DW
 DONNÉES NON VOLATILES :
 Traçabilité des informations et des décisions prises
 Copie des données de production
7/5/2016
14
DATA WAREHOUSE

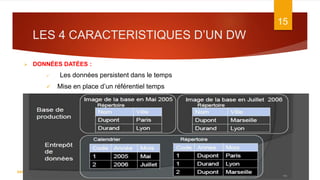

15. LES 4 CARACTERISTIQUES D’UN DW
 DONNÉES DATÉES :
 Les données persistent dans le temps
 Mise en place d’un référentiel temps
7/5/2016
15
DATA WAREHOUSE

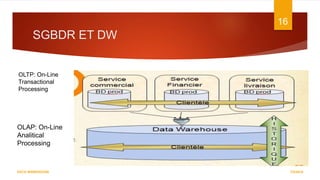

16. SGBDR ET DW
7/5/2016
16
DATA WAREHOUSE
OLTP: On-Line
Transactional
Processing
OLAP: On-Line
Analitical
Processing

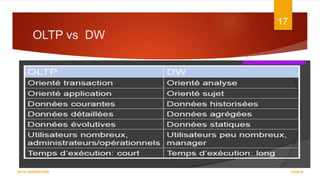

17. OLTP vs DW
7/5/2016
17
DATA WAREHOUSE

18. LES DATA MARTS
7/5/2016
18
DATA WAREHOUSE

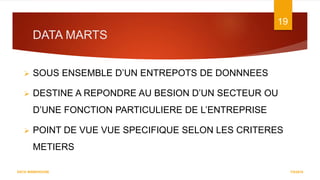

19. DATA MARTS
7/5/2016
19
DATA WAREHOUSE
 SOUS ENSEMBLE D’UN ENTREPOTS DE DONNNEES
 DESTINE A REPONDRE AU BESION D’UN SECTEUR OU
D’UNE FONCTION PARTICULIERE DE L’ENTREPRISE
 POINT DE VUE VUE SPECIFIQUE SELON LES CRITERES
METIERS

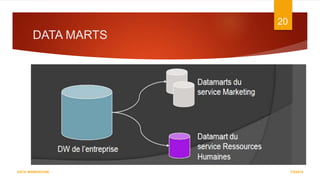

20. DATA MARTS
7/5/2016
20
DATA WAREHOUSE

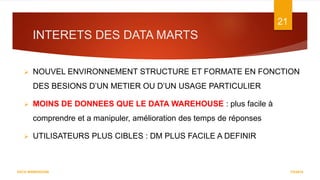

21. INTERETS DES DATA MARTS
7/5/2016
21
DATA WAREHOUSE
 NOUVEL ENVIRONNEMENT STRUCTURE ET FORMATE EN FONCTION
DES BESIONS D’UN METIER OU D’UN USAGE PARTICULIER
 MOINS DE DONNEES QUE LE DATA WAREHOUSE : plus facile à
comprendre et a manipuler, amélioration des temps de réponses
 UTILISATEURS PLUS CIBLES : DM PLUS FACILE A DEFINIR

22. ARCHITECTURE
7/5/2016
22
DATA WAREHOUSE

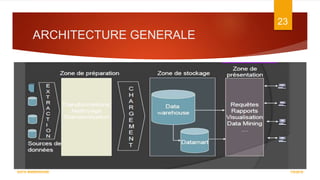

23. ARCHITECTURE GENERALE
7/5/2016
23
DATA WAREHOUSE

24. FLUX DE DONNEES
7/5/2016
24
DATA WAREHOUSE
 FLUX ENTRANTS :
- Extraction : multi-source, hétérogene;
- Transformation : filter, Trier, homogeiniser, netoyer
- Chargement : insertion des données dans l’entrepot
 FLUX SORTANTS :
- Mise à la disposition des données pour les utilisateurs finaux

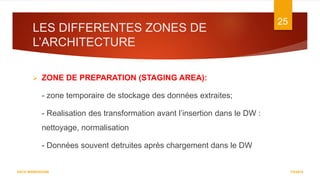

25. LES DIFFERENTES ZONES DE
L’ARCHITECTURE
7/5/2016
25
DATA WAREHOUSE
 ZONE DE PREPARATION (STAGING AREA):
- zone temporaire de stockage des données extraites;
- Realisation des transformation avant l’insertion dans le DW :
nettoyage, normalisation
- Données souvent detruites après chargement dans le DW

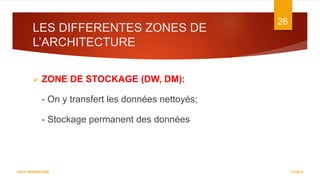

26. LES DIFFERENTES ZONES DE
L’ARCHITECTURE
7/5/2016
26
DATA WAREHOUSE
 ZONE DE STOCKAGE (DW, DM):
- On y transfert les données nettoyés;
- Stockage permanent des données

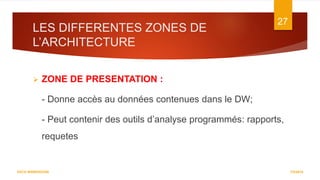

27. LES DIFFERENTES ZONES DE
L’ARCHITECTURE
7/5/2016
27
DATA WAREHOUSE
 ZONE DE PRESENTATION :
- Donne accès au données contenues dans le DW;
- Peut contenir des outils d’analyse programmés: rapports,
requetes

28. MODELISATION
7/5/2016
28
DATA WAREHOUSE

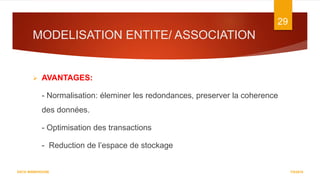

29. MODELISATION ENTITE/ ASSOCIATION
7/5/2016
29
DATA WAREHOUSE
 AVANTAGES:
- Normalisation: éleminer les redondances, preserver la coherence
des données.
- Optimisation des transactions
- Reduction de l’espace de stockage

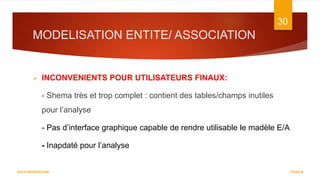

30. MODELISATION ENTITE/ ASSOCIATION
7/5/2016
30
DATA WAREHOUSE
 INCONVENIENTS POUR UTILISATEURS FINAUX:
- Shema très et trop complet : contient des tables/champs inutiles
pour l’analyse
- Pas d’interface graphique capable de rendre utilisable le madèle E/A
- Inapdaté pour l’analyse

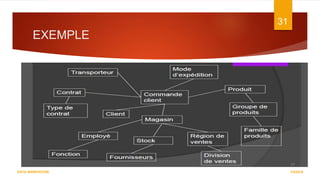

31. EXEMPLE
7/5/2016
31
DATA WAREHOUSE

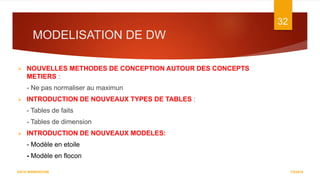

32. MODELISATION DE DW
7/5/2016
32
DATA WAREHOUSE
 NOUVELLES METHODES DE CONCEPTION AUTOUR DES CONCEPTS
METIERS :
- Ne pas normaliser au maximun
 INTRODUCTION DE NOUVEAUX TYPES DE TABLES :
- Tables de faits
- Tables de dimension
 INTRODUCTION DE NOUVEAUX MODELES:
- Modèle en etoile
- Modèle en flocon

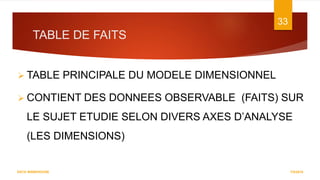

33. TABLE DE FAITS
7/5/2016
33
DATA WAREHOUSE
 TABLE PRINCIPALE DU MODELE DIMENSIONNEL
 CONTIENT DES DONNEES OBSERVABLE (FAITS) SUR
LE SUJET ETUDIE SELON DIVERS AXES D’ANALYSE
(LES DIMENSIONS)

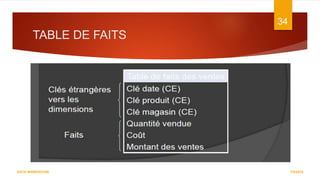

34. TABLE DE FAITS
7/5/2016
34
DATA WAREHOUSE

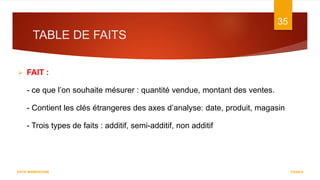

35. TABLE DE FAITS
7/5/2016
35
DATA WAREHOUSE
 FAIT :
- ce que l’on souhaite mésurer : quantité vendue, montant des ventes.
- Contient les clés étrangeres des axes d’analyse: date, produit, magasin
- Trois types de faits : additif, semi-additif, non additif

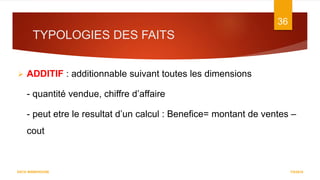

36. TYPOLOGIES DES FAITS
7/5/2016
36
DATA WAREHOUSE
 ADDITIF : additionnable suivant toutes les dimensions
- quantité vendue, chiffre d’affaire
- peut etre le resultat d’un calcul : Benefice= montant de ventes –
cout

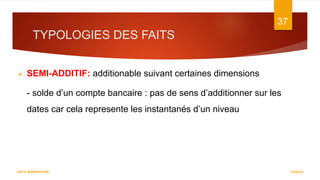

37. TYPOLOGIES DES FAITS
7/5/2016
37
DATA WAREHOUSE
 SEMI-ADDITIF: additionable suivant certaines dimensions
- solde d’un compte bancaire : pas de sens d’additionner sur les
dates car cela represente les instantanés d’un niveau

38. TYPOLOGIES DES FAITS
7/5/2016
38
DATA WAREHOUSE
 NON ADDITIF: Fait non additionable quelque soit la
dimension
- prix unitaire : l’addition sur n’importe quelle dimension donne
un nonbre depouvu de sens

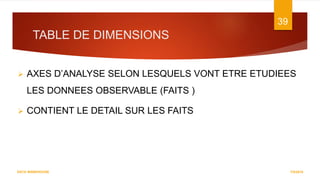

39. TABLE DE DIMENSIONS
7/5/2016
39
DATA WAREHOUSE
 AXES D’ANALYSE SELON LESQUELS VONT ETRE ETUDIEES
LES DONNEES OBSERVABLE (FAITS )
 CONTIENT LE DETAIL SUR LES FAITS

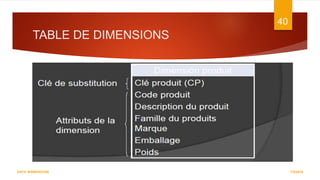

40. TABLE DE DIMENSIONS
7/5/2016
40
DATA WAREHOUSE

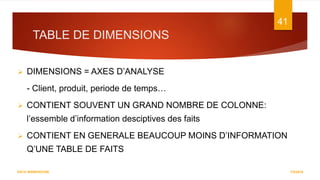

41. TABLE DE DIMENSIONS
7/5/2016
41
DATA WAREHOUSE
 DIMENSIONS = AXES D’ANALYSE
- Client, produit, periode de temps…
 CONTIENT SOUVENT UN GRAND NOMBRE DE COLONNE:
l’essemble d’information desciptives des faits
 CONTIENT EN GENERALE BEAUCOUP MOINS D’INFORMATION
Q’UNE TABLE DE FAITS

42. TYPE DE MODELES
7/5/2016
42
DATA WAREHOUSE
 MODELE EN ETOILE

43. TYPE DE MODELES
7/5/2016
43
DATA WAREHOUSE
 MODELE EN FLOCON

44. MODELE EN ETOILE
7/5/2016
44
DATA WAREHOUSE
 UNE TABLE DE FAITS CENTRALE ET DES DIMENSIONS
 LES DIMENSIONS N’ONT PAS DE LIAISON ENTRE ELLES
 AVANTAGES : facilité de navigation, nombre de jointures limitées
 INCONVENIENTS : redondance dans les dimensions, toutes les
dimensions ne concernent pas les mesures.

45. MODELE EN ETOILE
7/5/2016
45
DATA WAREHOUSE

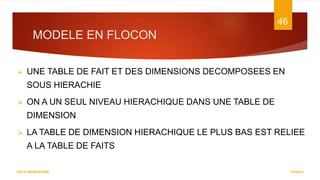

46. MODELE EN FLOCON
7/5/2016
46
DATA WAREHOUSE
 UNE TABLE DE FAIT ET DES DIMENSIONS DECOMPOSEES EN
SOUS HIERACHIE
 ON A UN SEUL NIVEAU HIERACHIQUE DANS UNE TABLE DE
DIMENSION
 LA TABLE DE DIMENSION HIERACHIQUE LE PLUS BAS EST RELIEE
A LA TABLE DE FAITS

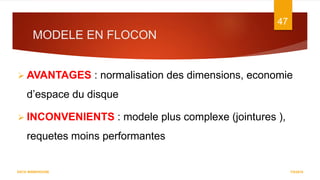

47. MODELE EN FLOCON
7/5/2016
47
DATA WAREHOUSE
 AVANTAGES : normalisation des dimensions, economie
d’espace du disque
 INCONVENIENTS : modele plus complexe (jointures ),
requetes moins performantes

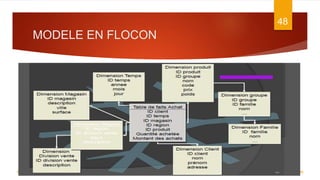

48. MODELE EN FLOCON
7/5/2016
48
DATA WAREHOUSE

49. ALIMENTATION
7/5/2016
49
DATA WAREHOUSE

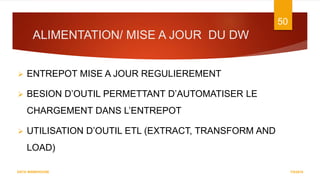

50. ALIMENTATION/ MISE A JOUR DU DW
7/5/2016
50
DATA WAREHOUSE
 ENTREPOT MISE A JOUR REGULIEREMENT
 BESION D’OUTIL PERMETTANT D’AUTOMATISER LE
CHARGEMENT DANS L’ENTREPOT
 UTILISATION D’OUTIL ETL (EXTRACT, TRANSFORM AND
LOAD)

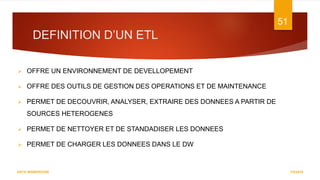

51. DEFINITION D’UN ETL
7/5/2016
51
DATA WAREHOUSE
 OFFRE UN ENVIRONNEMENT DE DEVELLOPEMENT
 OFFRE DES OUTILS DE GESTION DES OPERATIONS ET DE MAINTENANCE
 PERMET DE DECOUVRIR, ANALYSER, EXTRAIRE DES DONNEES A PARTIR DE
SOURCES HETEROGENES
 PERMET DE NETTOYER ET DE STANDADISER LES DONNEES
 PERMET DE CHARGER LES DONNEES DANS LE DW

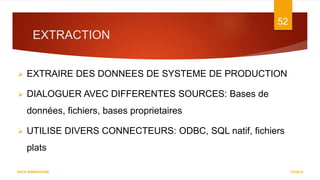

52. EXTRACTION
7/5/2016
52
DATA WAREHOUSE
 EXTRAIRE DES DONNEES DE SYSTEME DE PRODUCTION
 DIALOGUER AVEC DIFFERENTES SOURCES: Bases de
données, fichiers, bases proprietaires
 UTILISE DIVERS CONNECTEURS: ODBC, SQL natif, fichiers
plats

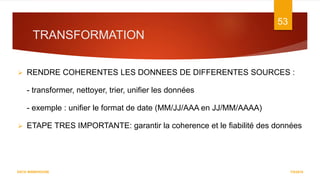

53. TRANSFORMATION
7/5/2016
53
DATA WAREHOUSE
 RENDRE COHERENTES LES DONNEES DE DIFFERENTES SOURCES :
- transformer, nettoyer, trier, unifier les données
- exemple : unifier le format de date (MM/JJ/AAA en JJ/MM/AAAA)
 ETAPE TRES IMPORTANTE: garantir la coherence et le fiabilité des données

54. CHARGEMENT
7/5/2016
54
DATA WAREHOUSE
 INSERER OU MODIFIER LES DONNEES DANS
L’ENTREPOT
 UTILISATION DES CONNECTEURS : ODBC, SQL natif,
fichiers plats

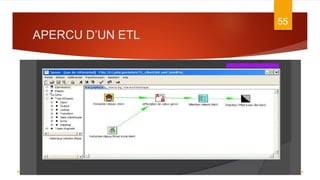

55. APERCU D’UN ETL
7/5/2016
55
DATA WAREHOUSE

56. BASE DE DONNEE
MULTIDIMENTIONNE
L
7/5/2016
56
DATA WAREHOUSE

57. OLTP vs OLAP
7/5/2016
57
DATA WAREHOUSE

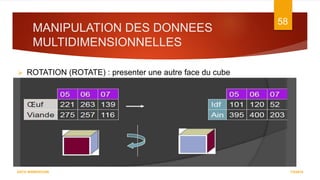

58. MANIPULATION DES DONNEES
MULTIDIMENSIONNELLES
7/5/2016
58
DATA WAREHOUSE
 ROTATION (ROTATE) : presenter une autre face du cube

59. MANIPULATION DES DONNEES
MULTIDIMENSIONNELLES
7/5/2016
59
DATA WAREHOUSE
 TRANCHAGE (SLICING) : consiste a travailler que sur une tranche du cube.
Une des diensions est alors reduite a une seule valeur

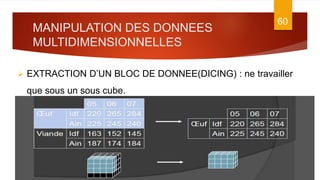

60. MANIPULATION DES DONNEES
MULTIDIMENSIONNELLES
7/5/2016
60
DATA WAREHOUSE
 EXTRACTION D’UN BLOC DE DONNEE(DICING) : ne travailler
que sous un sous cube.

61. MANIPULATION DES DONNEES
MULTIDIMENSIONNELLES
7/5/2016
61
DATA WAREHOUSE
 EXTRACTION D’UN BLOC DE DONNEE(DICING) : ne travailler
que sous un sous cube.

62. MANIPULATION DES DONNEES
MULTIDIMENSIONNELLES
7/5/2016
62
DATA WAREHOUSE
 FORAGE VERS LE HAUT (ROLL-UP): << dezoomer>> obtenir
un niveau de granularité superieur, utilisation des fonctions
d’agregations
 FORAGE VERS LE HAUT (ROLL-UP): <<zoomer>> obtenir un
niveau de granularité inferieur, données plus detaillées

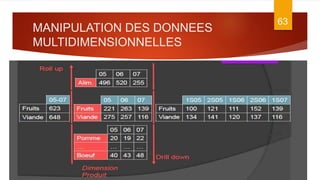

63. MANIPULATION DES DONNEES
MULTIDIMENSIONNELLES
7/5/2016
63
DATA WAREHOUSE

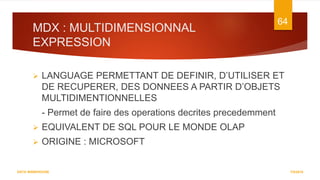

64. MDX : MULTIDIMENSIONNAL
EXPRESSION
7/5/2016
64
DATA WAREHOUSE
 LANGUAGE PERMETTANT DE DEFINIR, D’UTILISER ET
DE RECUPERER, DES DONNEES A PARTIR D’OBJETS
MULTIDIMENTIONNELLES
- Permet de faire des operations decrites precedemment
 EQUIVALENT DE SQL POUR LE MONDE OLAP
 ORIGINE : MICROSOFT

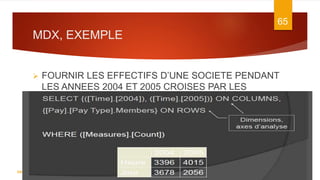

65. MDX, EXEMPLE
7/5/2016
65
DATA WAREHOUSE
 FOURNIR LES EFFECTIFS D’UNE SOCIETE PENDANT
LES ANNEES 2004 ET 2005 CROISES PAR LES
PAIEMENT

66. MARCHE DU
DECISIONNEL
7/5/2016
66
DATA WAREHOUSE

67. MARCHE DU DESICIONNEL
7/5/2016
67
DATA WAREHOUSE

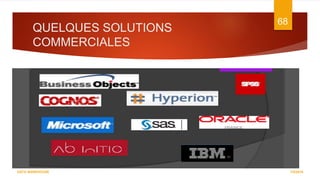

68. QUELQUES SOLUTIONS
COMMERCIALES
7/5/2016
68
DATA WAREHOUSE

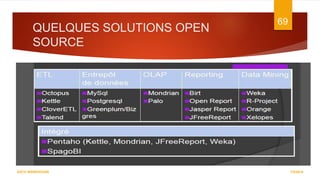

69. QUELQUES SOLUTIONS OPEN
SOURCE
7/5/2016
69
DATA WAREHOUSE

70. DATA MINING
7/5/2016
70
DATA WAREHOUSE

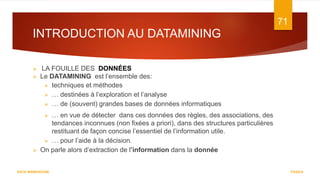

71. INTRODUCTION AU DATAMINING
7/5/2016
71
DATA WAREHOUSE
 LA FOUILLE DES DONNÉES
 Le DATAMINING est l’ensemble des:
 techniques et méthodes
 … destinées à l’exploration et l’analyse
 … de (souvent) grandes bases de données informatiques
 … en vue de détecter dans ces données des règles, des associations, des
tendances inconnues (non fixées a priori), dans des structures particulières
restituant de façon concise l’essentiel de l’information utile.
 … pour l’aide à la décision.
 On parle alors d’extraction de l’information dans la donnée

72. INTRODUCTION AU DATAMINING
7/5/2016
72
DATA WAREHOUSE
 LA FOUILLE DES DONNÉES
 Le DATAMINING est l’ensemble des:
 techniques et méthodes
 … destinées à l’exploration et l’analyse
 … de (souvent) grandes bases de données informatiques
 … en vue de détecter dans ces données des règles, des associations, des
tendances inconnues (non fixées a priori), dans des structures particulières
restituant de façon concise l’essentiel de l’information utile.
 … pour l’aide à la décision.
 On parle alors d’extraction de l’information dans la donnée

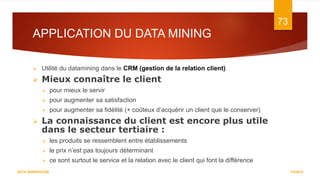

73. APPLICATION DU DATA MINING
7/5/2016
73
DATA WAREHOUSE
 Utilité du datamining dans le CRM (gestion de la relation client)
 Mieux connaître le client
 pour mieux le servir
 pour augmenter sa satisfaction
 pour augmenter sa fidélité (+ coûteux d’acquérir un client que le conserver)
 La connaissance du client est encore plus utile
dans le secteur tertiaire :
 les produits se ressemblent entre établissements
 le prix n’est pas toujours déterminant
 ce sont surtout le service et la relation avec le client qui font la différence

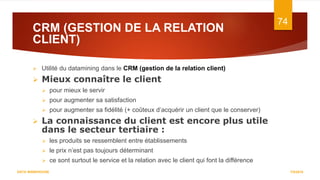

74. CRM (GESTION DE LA RELATION
CLIENT)
7/5/2016
74
DATA WAREHOUSE
 Utilité du datamining dans le CRM (gestion de la relation client)
 Mieux connaître le client
 pour mieux le servir
 pour augmenter sa satisfaction
 pour augmenter sa fidélité (+ coûteux d’acquérir un client que le conserver)
 La connaissance du client est encore plus utile
dans le secteur tertiaire :
 les produits se ressemblent entre établissements
 le prix n’est pas toujours déterminant
 ce sont surtout le service et la relation avec le client qui font la différence

75. CRM (GESTION DE LA RELATION
CLIENT)
7/5/2016
75
DATA WAREHOUSE

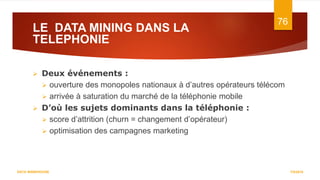

76. LE DATA MINING DANS LA
TELEPHONIE
7/5/2016
76
DATA WAREHOUSE
 Deux événements :
 ouverture des monopoles nationaux à d’autres opérateurs télécom
 arrivée à saturation du marché de la téléphonie mobile
 D’où les sujets dominants dans la téléphonie :
 score d’attrition (churn = changement d’opérateur)
 optimisation des campagnes marketing

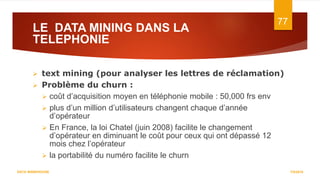

77. LE DATA MINING DANS LA
TELEPHONIE
7/5/2016
77
DATA WAREHOUSE
 text mining (pour analyser les lettres de réclamation)
 Problème du churn :
 coût d’acquisition moyen en téléphonie mobile : 50,000 frs env
 plus d’un million d’utilisateurs changent chaque d’année
d’opérateur
 En France, la loi Chatel (juin 2008) facilite le changement
d’opérateur en diminuant le coût pour ceux qui ont dépassé 12
mois chez l’opérateur
 la portabilité du numéro facilite le churn

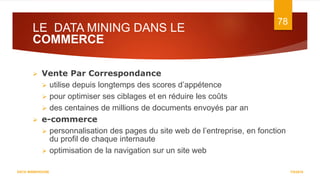

78. LE DATA MINING DANS LE
COMMERCE
7/5/2016
78
DATA WAREHOUSE
 Vente Par Correspondance
 utilise depuis longtemps des scores d’appétence
 pour optimiser ses ciblages et en réduire les coûts
 des centaines de millions de documents envoyés par an
 e-commerce
 personnalisation des pages du site web de l’entreprise, en fonction
du profil de chaque internaute
 optimisation de la navigation sur un site web

79. LE DATA MINING DANS LE
COMMERCE
7/5/2016
79
DATA WAREHOUSE

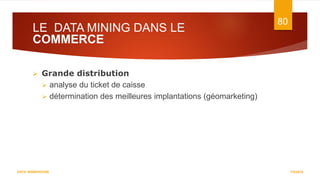

80. LE DATA MINING DANS LE
COMMERCE
7/5/2016
80
DATA WAREHOUSE
 Grande distribution
 analyse du ticket de caisse
 détermination des meilleures implantations (géomarketing)

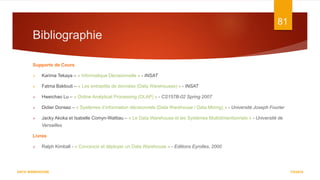

81. Bibliographie
Supports de Cours
 Karima Tekaya – « Informatique Décisionnelle » - INSAT
 Fatma Baklouti – « Les entrepôts de données (Data Warehouses) » - INSAT
 Hweichao Lu – « Online Analytical Processing (OLAP) » - CS157B-02 Spring 2007
 Didier Donsez – « Systèmes d’information décisionnels (Data Warehouse / Data Mining) » - Université Joseph Fourier
 Jacky Akoka et Isabelle Comyn-Wattiau – « Le Data Warehouse et les Systèmes Multidimentionnels » - Université de
Versailles
Livres
 Ralph Kimball - « Concevoir et déployer un Data Warehouse » - Editions Eyrolles, 2000
7/5/2016
81
DATA WAREHOUSE

82. 7/5/2016
82
DATA WAREHOUSE
MERCI
Pour votre
participation
