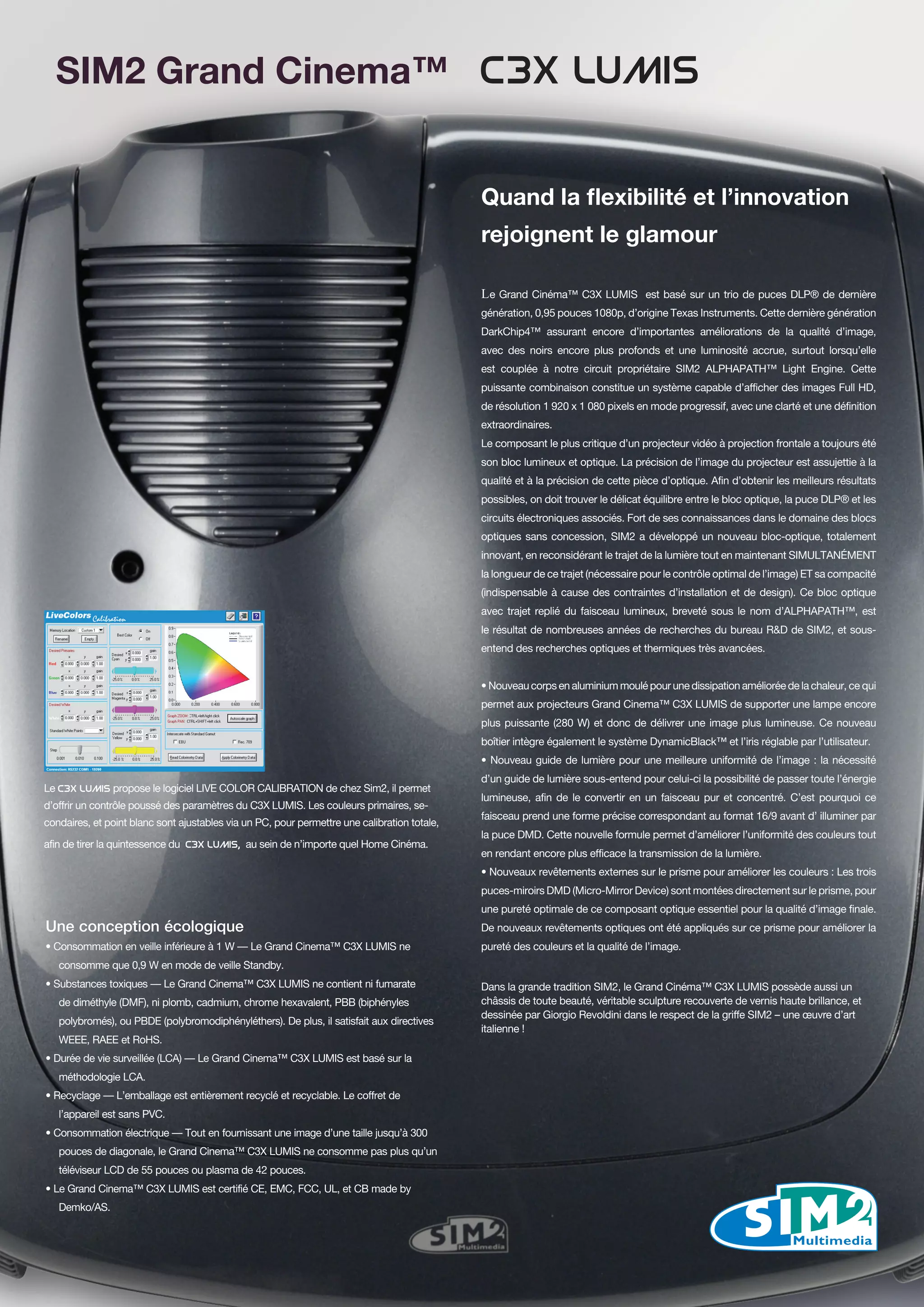

SIM2 Grand Cinema™ C3X LUMIS


                                                                                              Quand la flexibilité et l’innovation
                                                                                              rejoignent le glamour

                                                                                              Le Grand Cinéma™ C3X LUMIS est basé sur un trio de puces DLP® de dernière
                                                                                              génération, 0,95 pouces 1080p, d’origine Texas Instruments. Cette dernière génération
                                                                                              DarkChip4™ assurant encore d’importantes améliorations de la qualité d’image,
                                                                                              avec des noirs encore plus profonds et une luminosité accrue, surtout lorsqu’elle
                                                                                              est couplée à notre circuit propriétaire SIM2 ALPHAPATH™ Light Engine. Cette
                                                                                              puissante combinaison constitue un système capable d’afficher des images Full HD,
                                                                                              de résolution 1 920 x 1 080 pixels en mode progressif, avec une clarté et une définition
                                                                                              extraordinaires.
                                                                                              Le composant le plus critique d’un projecteur vidéo à projection frontale a toujours été
                                                                                              son bloc lumineux et optique. La précision de l’image du projecteur est assujettie à la
                                                                                              qualité et à la précision de cette pièce d’optique. Afin d’obtenir les meilleurs résultats
                                                                                              possibles, on doit trouver le délicat équilibre entre le bloc optique, la puce DLP® et les
                                                                                              circuits électroniques associés. Fort de ses connaissances dans le domaine des blocs
                                                                                              optiques sans concession, SIM2 a développé un nouveau bloc-optique, totalement
                                                                                              innovant, en reconsidérant le trajet de la lumière tout en maintenant SIMULTANÉMENT
                                                                                              la longueur de ce trajet (nécessaire pour le contrôle optimal de l’image) ET sa compacité
                                                                                              (indispensable à cause des contraintes d’installation et de design). Ce bloc optique
                                                                                              avec trajet replié du faisceau lumineux, breveté sous le nom d’ALPHAPATH™, est
                                                                                              le résultat de nombreuses années de recherches du bureau R&D de SIM2, et sous-
                                                                                              entend des recherches optiques et thermiques très avancées.


                                                                                              • Nouveau corps en aluminium moulé pour une dissipation améliorée de la chaleur, ce qui
                                                                                              permet aux projecteurs Grand Cinema™ C3X LUMIS de supporter une lampe encore
                                                                                              plus puissante (280 W) et donc de délivrer une image plus lumineuse. Ce nouveau
                                                                                              boîtier intègre également le système DynamicBlack™ et l’iris réglable par l’utilisateur.
                                                                                              • Nouveau guide de lumière pour une meilleure uniformité de l’image : la nécessité
                                                                                              d’un guide de lumière sous-entend pour celui-ci la possibilité de passer toute l’énergie
Le C3X LUMIS propose le logiciel LIVE COLOR CALIBRATION de chez Sim2, il permet
                                                                                              lumineuse, afin de le convertir en un faisceau pur et concentré. C’est pourquoi ce
d’offrir un contrôle poussé des paramètres du C3X LUMIS. Les couleurs primaires, se-
                                                                                              faisceau prend une forme précise correspondant au format 16/9 avant d’ illuminer par
condaires, et point blanc sont ajustables via un PC, pour permettre une calibration totale,
                                                                                              la puce DMD. Cette nouvelle formule permet d’améliorer l’uniformité des couleurs tout
afin de tirer la quintessence du C3X LUMIS, au sein de n’importe quel Home Cinéma.
                                                                                              en rendant encore plus efficace la transmission de la lumière.
                                                                                              • Nouveaux revêtements externes sur le prisme pour améliorer les couleurs : Les trois
                                                                                              puces-miroirs DMD (Micro-Mirror Device) sont montées directement sur le prisme, pour
                                                                                              une pureté optimale de ce composant optique essentiel pour la qualité d’image finale.
Une conception écologique                                                                     De nouveaux revêtements optiques ont été appliqués sur ce prisme pour améliorer la
• Consommation en veille inférieure à 1 W — Le Grand Cinema™ C3X LUMIS ne                     pureté des couleurs et la qualité de l’image.
   consomme que 0,9 W en mode de veille Standby.
• Substances toxiques — Le Grand Cinema™ C3X LUMIS ne contient ni fumarate                    Dans la grande tradition SIM2, le Grand Cinéma™ C3X LUMIS possède aussi un
   de diméthyle (DMF), ni plomb, cadmium, chrome hexavalent, PBB (biphényles                  châssis de toute beauté, véritable sculpture recouverte de vernis haute brillance, et
                                                                                              dessinée par Giorgio Revoldini dans le respect de la griffe SIM2 – une œuvre d’art
   polybromés), ou PBDE (polybromodiphényléthers). De plus, il satisfait aux directives
                                                                                              italienne !
   WEEE, RAEE et RoHS.
• Durée de vie surveillée (LCA) — Le Grand Cinema™ C3X LUMIS est basé sur la
   méthodologie LCA.
• Recyclage — L’emballage est entièrement recyclé et recyclable. Le coffret de
   l’appareil est sans PVC.
• Consommation électrique — Tout en fournissant une image d’une taille jusqu’à 300
   pouces de diagonale, le Grand Cinema™ C3X LUMIS ne consomme pas plus qu’un
   téléviseur LCD de 55 pouces ou plasma de 42 pouces.
• Le Grand Cinema™ C3X LUMIS est certifié CE, EMC, FCC, UL, et CB made by
   Demko/AS.
Spécifications techniques
BLOC OPTIQUE LIGHT ENGINE
Technologie : 3 x puces DMD 0,95” 1080p DC4                                                                                                                                      •
Écart entre pixels : 10,8 µm                                                                                                                                                     •
Angle de bascule des miroirs : ± 12° diagonales                                                                                                                                  •
Résolution : Full HD – 1 920 x 1 080 pixels                                                                                                                                      •
Système d’amélioration SIM2 DynamicBlack™ Technology Enhanced Solution                                                                                                           •
Mouvements d’ouverture DynamicBlack™ : 256 positions                                                                                                                             •
   - Gamme d’ouverture maximum ± 13°
   - Gamme de limitation de l’ouverture ± 15°
Fréquence de fonctionnement maximum DynamicBlack™ : 30 Hz                                                                                                                        •
Temps de réponse DynamicBlack™ : < 15 ms                                                                                                                                         •
IRIS réglable par l’utilisateur : 5 étapes contrôlées                                                                                                                            •
Contraste jusqu’à 35 000 : 1 (Full ON/Full OFF)                                                                                                                                  •
Objectif : haute qualité, haute résolution améliorée par des optiques à haut contraste, zoom motorisé et réglage de netteté.                                                     •
Lampe : 280 W UHP (atténuable à 230 W) – 2 000 heures (1) typique                                                                                                                •
Type de réflecteur : elliptique                                                                                                                                                  •
Luminosité : réglable de 1200 à 3000 lumens ANSI, suivant le type d’objectif (2)                                                                                                 •
INSTALLATION
Longueur focale optique standard : 1.75-2.48 : 1 (type T2)                                                                                                                       •
Longueur focale avec lentille anamorphique 2.35 : 1 : 1.31-1.86 : 1 (type T2)                                                                                                    •
Longueur focale optiques additionnelles : 1.37-1.66 : 1 (type T1) – 1.95-2.92 : 1 (type T3)                                                                                      •
Longueur focale avec lentille anamorphique 2.35:1 : 1.03-1.25:1 (type T1) - 1.95-2.92:1(type T3)                                                                                 •
Déplacement optique : manuel, vertical/jusqu’à + 50 % maximum depuis le centre de l’écran (par rapport à la hauteur de l’image)                                                  •
Réglage déformation trapèze Keystone (vertical ± 18°)                                                                                                                            •
Taille d’image projetée (diagonale, en pouces) : 70-250                                                                                                                          •
Formats d’image : 4/3, 16/9 anamorphique, LetterBox, Panoramic, pixel-pour-pixel, sous-titrage + 3 réglages personnalisés utilisateur                                            •
ÉLECTRONIQUE
Fréquences de balayage horizontal & vertical : 15-80 kHz / 24-30 Hz et 48-100 Hz                                                                                                 •
Standards de couleur : PAL (B, G, H, I, M, N, 60) ; SECAM ; NTSC 3.58 ; NTSC 4.43                                                                                                •
Standards graphiques PC : VGA, SVGA, XGA, SXGA, UXGA, WUXGA                                                                                                                      •
SDTV : 480i/p, 576i/p                                                                                                                                                            •
HDTV : 720p/50, 720p/60, 1080i/50, 1080i/60, 1080p/50, 1080p/60, 1080p/24                                                                                                        •
Sélection de l’espace colorimétrique : HDTV – EBU – SMPTE-C                                                                                                                      •
Température de couleur : D65 – D75 Haut – Bas – Moyen – Utilisateur                                                                                                              •
ENTRÉES/SORTIES
Numérique :                                                                                                                                                  2 x HDMI (v. 1.3 avec Deep Color)
Analogique :                                                                                                                                                     1 x vidéo composite (RCA)
                                                                                                                                                              1 x S-vidéo (mini-DIN 4 broches)
                                                                                                                                                              1 x RGBHV (D-SUB 15 broches)
                                                                                                                                                       1 x vidéo Composantes- YCbCr/RGB (RCA)
Contrôle :                                                                                                                                                     1 x RS-232 (D-SUB 9 broches)
                                                                                                                                                                             1 x USB
Divers :                                                                                                                                                            3 x 12 V 100 mA sortie

SPÉCIFICATIONS GÉNÉRALES
Commande par logiciel : mise à jour via interface série RS-232 ou USB                                                                                                            •
Alimentation : 100 -240 VAC ± 10 % (48/62 Hz)                                                                                                                                    •
Consommation électrique :                                                                                                                                                  382 W max
Dimensions projecteur (L x H x P) : 458 x 210 x 456 mm                                                                                                                           •
Poids projecteur : 11 kg                                                                                                                                                         •

                                          Suite aux constants développements apportés à nos produits, les spécifications et le design sont sujets à modification sans préavis. C3X LUMIS HOST, mars 2009.
