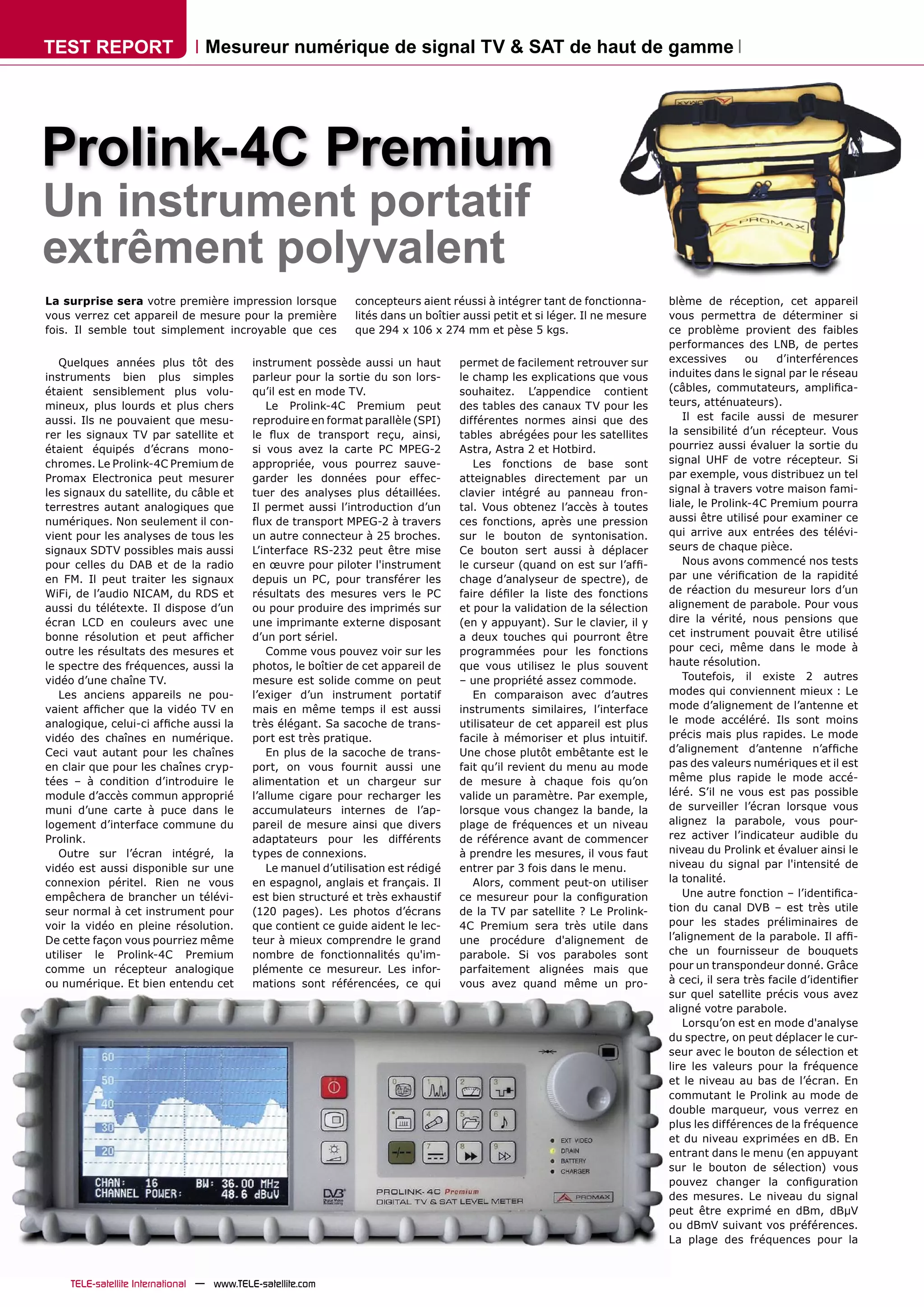

TEST REPORT                       Mesureur numérique de signal TV & SAT de haut de gamme




Prolink-4C Premium
Un instrument portatif
extrêment polyvalent
La surprise sera votre première impression lorsque              concepteurs aient réussi à intégrer tant de fonctionna-       blème de réception, cet appareil
vous verrez cet appareil de mesure pour la première             lités dans un boîtier aussi petit et si léger. Il ne mesure   vous permettra de déterminer si
fois. Il semble tout simplement incroyable que ces              que 294 x 106 x 274 mm et pèse 5 kgs.                         ce problème provient des faibles
                                                                                                                              performances des LNB, de pertes
   Quelques années plus tôt des             instrument possède aussi un haut         permet de facilement retrouver sur       excessives       ou    d’interférences
instruments bien plus simples               parleur pour la sortie du son lors-      le champ les explications que vous       induites dans le signal par le réseau
étaient sensiblement plus volu-             qu’il est en mode TV.                    souhaitez. L’appendice contient          (câbles, commutateurs, amplifica-
mineux, plus lourds et plus chers              Le Prolink-4C Premium peut            des tables des canaux TV pour les        teurs, atténuateurs).
aussi. Ils ne pouvaient que mesu-           reproduire en format parallèle (SPI)     différentes normes ainsi que des            Il est facile aussi de mesurer
rer les signaux TV par satellite et         le flux de transport reçu, ainsi,         tables abrégées pour les satellites      la sensibilité d’un récepteur. Vous
étaient équipés d’écrans mono-              si vous avez la carte PC MPEG-2          Astra, Astra 2 et Hotbird.               pourriez aussi évaluer la sortie du
chromes. Le Prolink-4C Premium de           appropriée, vous pourrez sauve-             Les fonctions de base sont            signal UHF de votre récepteur. Si
Promax Electronica peut mesurer             garder les données pour effec-           atteignables directement par un          par exemple, vous distribuez un tel
les signaux du satellite, du câble et       tuer des analyses plus détaillées.       clavier intégré au panneau fron-         signal à travers votre maison fami-
terrestres autant analogiques que           Il permet aussi l’introduction d’un      tal. Vous obtenez l’accès à toutes       liale, le Prolink-4C Premium pourra
numériques. Non seulement il con-           flux de transport MPEG-2 à travers        ces fonctions, après une pression        aussi être utilisé pour examiner ce
vient pour les analyses de tous les         un autre connecteur à 25 broches.        sur le bouton de syntonisation.          qui arrive aux entrées des télévi-
signaux SDTV possibles mais aussi           L’interface RS-232 peut être mise        Ce bouton sert aussi à déplacer          seurs de chaque pièce.
pour celles du DAB et de la radio           en œuvre pour piloter l'instrument       le curseur (quand on est sur l’affi-         Nous avons commencé nos tests
en FM. Il peut traiter les signaux          depuis un PC, pour transférer les        chage d’analyseur de spectre), de        par une vérification de la rapidité
WiFi, de l’audio NICAM, du RDS et           résultats des mesures vers le PC         faire défiler la liste des fonctions      de réaction du mesureur lors d’un
aussi du télétexte. Il dispose d’un         ou pour produire des imprimés sur        et pour la validation de la sélection    alignement de parabole. Pour vous
écran LCD en couleurs avec une              une imprimante externe disposant         (en y appuyant). Sur le clavier, il y    dire la vérité, nous pensions que
bonne résolution et peut afficher            d’un port sériel.                        a deux touches qui pourront être         cet instrument pouvait être utilisé
outre les résultats des mesures et             Comme vous pouvez voir sur les        programmées pour les fonctions           pour ceci, même dans le mode à
le spectre des fréquences, aussi la         photos, le boîtier de cet appareil de    que vous utilisez le plus souvent        haute résolution.
vidéo d’une chaîne TV.                      mesure est solide comme on peut          – une propriété assez commode.              Toutefois, il existe 2 autres
   Les anciens appareils ne pou-            l’exiger d’un instrument portatif           En comparaison avec d’autres          modes qui conviennent mieux : Le
vaient afficher que la vidéo TV en           mais en même temps il est aussi          instruments similaires, l’interface      mode d’alignement de l’antenne et
analogique, celui-ci affiche aussi la        très élégant. Sa sacoche de trans-       utilisateur de cet appareil est plus     le mode accéléré. Ils sont moins
vidéo des chaînes en numérique.             port est très pratique.                  facile à mémoriser et plus intuitif.     précis mais plus rapides. Le mode
Ceci vaut autant pour les chaînes              En plus de la sacoche de trans-       Une chose plutôt embêtante est le        d’alignement d’antenne n’affiche
en clair que pour les chaînes cryp-         port, on vous fournit aussi une          fait qu’il revient du menu au mode       pas des valeurs numériques et il est
tées – à condition d’introduire le          alimentation et un chargeur sur          de mesure à chaque fois qu’on            même plus rapide le mode accé-
module d’accès commun approprié             l’allume cigare pour recharger les       valide un paramètre. Par exemple,        léré. S’il ne vous est pas possible
muni d’une carte à puce dans le             accumulateurs internes de l’ap-          lorsque vous changez la bande, la        de surveiller l’écran lorsque vous
logement d’interface commune du             pareil de mesure ainsi que divers        plage de fréquences et un niveau         alignez la parabole, vous pour-
Prolink.                                    adaptateurs pour les différents          de référence avant de commencer          rez activer l’indicateur audible du
   Outre sur l’écran intégré, la            types de connexions.                     à prendre les mesures, il vous faut      niveau du Prolink et évaluer ainsi le
vidéo est aussi disponible sur une             Le manuel d’utilisation est rédigé    entrer par 3 fois dans le menu.          niveau du signal par l'intensité de
connexion péritel. Rien ne vous             en espagnol, anglais et français. Il        Alors, comment peut-on utiliser       la tonalité.
empêchera de brancher un télévi-            est bien structuré et très exhaustif     ce mesureur pour la configuration            Une autre fonction – l’identifica-
seur normal à cet instrument pour           (120 pages). Les photos d’écrans         de la TV par satellite ? Le Prolink-     tion du canal DVB – est très utile
voir la vidéo en pleine résolution.         que contient ce guide aident le lec-     4C Premium sera très utile dans          pour les stades préliminaires de
De cette façon vous pourriez même           teur à mieux comprendre le grand         une procédure d'alignement de            l’alignement de la parabole. Il affi-
utiliser le Prolink-4C Premium              nombre de fonctionnalités qu'im-         parabole. Si vos paraboles sont          che un fournisseur de bouquets
comme un récepteur analogique               plémente ce mesureur. Les infor-         parfaitement alignées mais que           pour un transpondeur donné. Grâce
ou numérique. Et bien entendu cet           mations sont référencées, ce qui         vous avez quand même un pro-             à ceci, il sera très facile d’identifier
                                                                                                                              sur quel satellite précis vous avez
                                                                                                                              aligné votre parabole.
                                                                                                                                 Lorsqu’on est en mode d'analyse
                                                                                                                              du spectre, on peut déplacer le cur-
                                                                                                                              seur avec le bouton de sélection et
                                                                                                                              lire les valeurs pour la fréquence
                                                                                                                              et le niveau au bas de l’écran. En
                                                                                                                              commutant le Prolink au mode de
                                                                                                                              double marqueur, vous verrez en
                                                                                                                              plus les différences de la fréquence
                                                                                                                              et du niveau exprimées en dB. En
                                                                                                                              entrant dans le menu (en appuyant
                                                                                                                              sur le bouton de sélection) vous
                                                                                                                              pouvez changer la configuration
                                                                                                                              des mesures. Le niveau du signal
                                                                                                                              peut être exprimé en dBm, dBµV
                                                                                                                              ou dBmV suivant vos préférences.
                                                                                                                              La plage des fréquences pour la



     TELE-satellite International — www.TELE-satellite.com

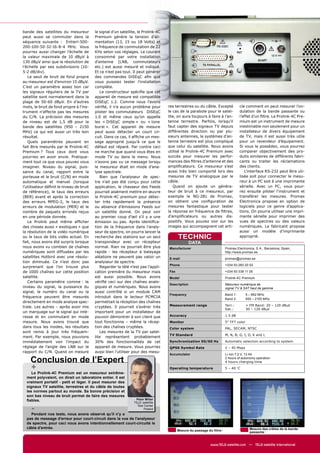

bande des satellites du mesureur          le signal d’un satellite, le Prolink-4C
peut aussi se commuter dans la            Premium génère la tension d’ali-
séquence suivante : Entierl-500-          mentation (13, 15 ou 18 Volts) et
200-100-50-32-16-8-4 MHz. Vous            la fréquence de commutation de 22
pourrez aussi changer l’échelle de        KHz selon vos réglages. Le courant
la valeur maximale de 10 dBµV à           consommé par votre installation
130 dBµV ainsi que la résolution de       d'antenne (LNB, commutateurs
l’échelle par ses subdivisions (10-       etc.) est aussi mesuré et indiqué.
5-2 dB/div).                              Et ce n’est pas tout. Il peut générer
   Le seuil de bruit de fond propre       des commandes DiSEqC afin que
au mesureur est d’environ 15 dBµV.        vous puissiez tester l’installation
C’est un paramètre assez bon car          complète.
les signaux réguliers de la TV par           Le constructeur spécifie que cet
satellite sont normalement dans la        appareil de mesure est compatible
plage de 50-60 dBµV. En d’autres          DiSEqC 1.2. Comme nous l’avons
mots, le bruit de fond propre à l’ins-    vérifié, il n’a aucun problème pour        res terrestres ou du câble. Excepté          cle comment on peut mesurer l’on-
trument n’affecte pas les mesures         piloter les commutateurs DiSEqC           le cas de la parabole pour le satel-         dulation de la bande passante ou
du C/N. La précision des mesures          1.0 et même ceux qu’on appelle            lite, on aura toujours à faire à l’an-       l’effet d’un filtre. Le Prolink-4C Pre-
de niveau est de 1,5 dB pour la           les « DiSEqC simple » ou « tone           tenne terrestre. Parfois, lorsqu'il          mium est un instrument de mesure
bande des satellites (950 – 2150          burst ». Cet appareil de mesure           faut capter des signaux TV depuis            inestimable non seulement pour un
MHz) ce qui est aussi un très bon         peut aussi détecter un court cir-         différentes direction ou par plu-            installateur de divers équipement
résultat.                                 cuit. Dans ce cas, il affiche un mes-      sieurs antennes, le systèmes d’an-           de TV, mais il est aussi très utile
   Quels paramètres peuvent en            sage approprié jusqu’à ce que le          tenne terrestre est plus compliqué           pour un revendeur d’équipement.
fait être mesurés par le Prolink-4C       défaut est réparé. Par contre ceci        que celui du satellite. Nous avons           Si vous le possédez, vous pourrez
Premium ? Tous ceux dont vous             ne marche que quand vous êtes en          utilisé le Prolink-4C Premium avec           comparer objectivement des pro-
pourriez en avoir envie. Pratique-        mode TV ou dans le menu. Nous             succès pour mesurer les perfor-              duits similaires de différents fabri-
ment tout ce que vous pouvez vous         n’avons pas vu ce message lorsqu          mances des filtres d’antenne et des           cants ou traiter les réclamations
imaginer. Niveau du signal, puis-         le mesureur était en mode d’ana-          amplificateurs. Ce mesureur s’est             des clients.
sance du canal, rapport entre la          lyse spectrale.                           aussi très bien comporté lors des               L’interface RS-232 peut être uti-
porteuse et le bruit (C/N) en mode           Bien que l’analyseur de spec-          mesures de TV analogique par le              lisée soit pour connecter le mesu-
automatique et manuel (lorsque            tre n’ait pas été conçu pour cette        câble.                                       reur à un PC soit à une imprimante
l’utilisateur définit le niveau de bruit   application, le chasseur des Feeds           Quand on ajoute un généra-                sérielle. Avec un PC, vous pour-
de référence), le taux des erreurs        pourrait aisément mettre en œuvre         teur de bruit à ce mesureur, par             rez ensuite piloter l’instrument et
(BER) avant et après la correction        le Prolink-4C premium pour détec-         exemple le NG-281 de Promax,                 transférer les mesures. Promax
des erreurs MPEG-2, le taux des           ter très rapidement la présence           on obtient une configuration de               Electronica propose en option de
erreurs de modulation (MER) et le         ou absence d’émissions Feeds sur          mesures fantastique pour tester              logiciels pour ce genre d’applica-
nombre de paquets erronés reçus           un satellite donné. On peut voir          la réponse en fréquence de filtres,           tions. On pourra utiliser une impri-
en une période donnée.                    au premier coup d’œil s'il y a une        d’amplificateurs ou autres dis-               mante sérielle pour imprimer des
   Le Prolink peut même afficher           émission ou pas. Après identifica-         positifs. Vous pouvez voir sur les           vues de spectres ou des valeurs
des choses aussi « exotiques » que        tion de la fréquence dans l’analy-        images qui accompagnent cet arti-            numériques. Le fabricant propose
la résolution de la vidéo numérique       seur de spectre, on pourra lancer la                                                   aussi un modèle d’imprimante
ou le taux de bits vidéo actuel. En       recherche des stations sur un seul              TECHNIC                                approprié.
fait, nous avons été surpris lorsque      transpondeur avec un récepteur                          DATA
nous avons vu combien de chaînes          normal. Rien ne pourrait être plus        Manufacturer                       Promax Electronica, S.A., Barcelona, Spain,
numériques sont diffusées par les         rapide - les récepteur à balayage                                            http://www.promax.es
satellites Hotbird avec une résolu-       aléatoire ne peuvent pas valoir un        E-mail                             promax@promax.es
tion diminuée. Ce n’est donc pas          analyseur de spectre.
                                                                                    Phone                              +034 93 260 20 02
surprenant que l’on trouve plus              Regarder la télé n’est pas l’appli-
de 1000 chaînes sur cette position        cation première du mesureur mais          Fax                                +034 93 338 11 26
satellite.                                est aussi possible. Nous avons            Model                              Prolink-4C Premium
   Certains paramètre comme : le          vérifié ceci sur des chaînes analo-
                                                                                    Description                        Mesureur numérique de
niveau du signal, la puissance du         giques et numériques. Nous avons                                             signal TV & SAT haut de gamme
signal, le numéro du canal ou la          aussi contrôlé si un module CAM
                                                                                    Frequency                          Band 1:        5 – 862 MHz
fréquence peuvent être mesurés            introduit dans le lecteur PCMCIA
                                                                                                                       Band 2:        950 – 2150 MHz
directement en mode analyse spec-         permettait la réception des chaînes
trale. Les autres – après avoir mis       cryptées. Il pourrait s’avérer très       Measurement range                  Terr.:         + FM Band: 20 – 120 dBµV
                                                                                                                       Sat.:          30 – 120 dBµV
un marquage sur le signal qui inté-       important pour un installateur de
resse et en commutant en mode             pouvoir démontrer à son client que        Accuracy                           1.5 dB
mesure. Nous avons trouvé que             tout fonctionne – même la récep-          Monitor                            5” TFT color
dans tous les modes, les résultats        tion des chaînes cryptées.                Color system                       PAL, SECAM, NTSC
sont remis à jour très fréquem-              Les mesures de la TV par satel-
                                                                                    TV Standard                        M, N, B, G, I, D, K and L
ment. Par exemple, nous pouvions          lite représentent probablement
immédiatement voir l'impact du            30% des fonctionnalités de cet            Synchronization 50/60 Hz           Automatic selection according to system
réglage de l'angle des LNB sur le         appareil de mesure. Vous pourriez         QPSK Symbol Rate                   2 – 45 Msps
rapport du C/N. Quand on mesure           aussi bien l’utiliser pour des mesu-
                                                                                    Accumulator                        Li-Ion 7.2 V, 13 Ah

    Conclusion de l’Expert                                                                                             2 hours of autonomy operation
                                                                                                                       4 hours charging time

     +                                                                              Operating temperature              5 – 40 °C
     Le Prolink-4C Premium est un mesureur extrême-
  ment polyvalent, on dirait un laboratoire entier. Il est
  vraiment portatif - petit et léger. Il peut mesurer des
  signaux TV satellite, terrestres et du câble de toutes
  les normes partout au monde. Sa bonne précision et
  son bas niveau de bruit permet de faire des mesures
  fiables.                                                         Peter Miller
                                                                 TELE-satellite

     -                                                             Test Center
                                                                        Poland
    Pendant nos tests, nous avons observé qu’il n’y a
  pas de message d’erreur pour court-circuit dans la vue de l’analyseur
  de spectre, pour ceci nous avons intentionnellement court-circuité le
  câble d’entrée.                                                                                                                       Mesure des crêtes de la bande
                                                                                          Mesure du passage du filtre
                                                                                                                                        passante
