TEST REPORT                   Mesureur Optique




L’Optiscan de Global Invacom
Le premier analyseur de signal
avec une entrée optique
TELE-satellite a déjà rendu compte à plusieurs reprises sur
la société britannique Global Invacom. Cela a commencé, il
ya plusieurs années avec un compte rendu sur la tête 0.3 dB
                                                                                                                  12-01/2010
et plus récemment d’un compte rendu sur leur tout nouveau                               GLOBAL INVACOM OPTISCAN

produit – une tête (LNB) optique : Voir les revues de TELE-                            Future-proof satellite signal analyzer
                                                                                                 for optical and

satellite du 04-05/2008 et du 08-09/2009. C’est facile de                                         coaxial LNBs


constater que Global Invacom prend le leadership et que
d’autres doivent suivre quand il s’agit de produits innovants.
Et pour prouver que cela est vrai, les ingénieurs ont
récemment ajouté une autre chose: Semblable à une tête
optique, le premier analyseur de signaux satellite, à entrée
de signal optique fait son apparition sur le marché.


   Au moment du désem-                 démarrer sans éclairage de
ballage de l’appareil, tout le         fond, alors qu’une pression
monde du laboratoire d’essai           prolongée sur le même bouton
était impressionné par l’as-           permet de le démarrer avec
pect global de l’OptiScan;             éclairage de fond. L’analyseur
pas trop lourd, ni trop léger.         de signal est contrôlé à l’aide
Il se tient parfaitement dans          des neuf boutons clairement
votre main et de ce fait, vous         marqués, en bas de l’écran,
évite le risque de le lâcher           la pression sur le bouton est
accidentellement. Et même              facilement pressentie lorsque
si cela devait se produire, le         celui-ci a été convenable-
fabricant a protégé l’OptiScan         ment pressé et ils sont assez
par un boîtier très robuste en         larges pour faciliter l’utilisa-
plastique. Sur le coté supé-           tion de l’analyseur. Sur le
rieur, il y a deux fiches d’en-         côté, se trouve la fiche
trée de signaux, l’une d’elles         pour le raccordement
est l’entrée optique tandis            à un transforma-
que l’autre sous forme d’un            teur d’alimenta-
connecteur de type BNC, est
utilisée particulièrement pour
les signaux par câble coaxial.
Les huit chiffres de l’affichage
LCD sont très lisibles même
en plein soleil. L’éclairage de
fond de l’écran est parfaite-
ment adapté pour une uti-
lisation dans un grenier ou
un autre endroit avec faible
éclairage. L’éclairage de fond
peut être activé ou non, selon
la façon dont l’unité est elle-
même mise en marche. Une
brève pression sur le bouton
ON permet à OptiScan de


44 TELE-satellite — Global Digital TV Magazine — 12-01/2010 — www.TELE-satellite.com

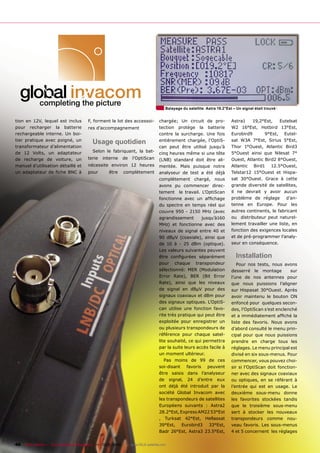

Balayage du satellite Astra 19.2°Est – Un signal était trouvé


tion en 12V, lequel est inclus          F, forment le lot des accessoi-         chargée; Un circuit de pro-              Astra1    19,2°Est,    Eutelsat
pour recharger la batterie              res d’accompagnement                    tection     protège     la   batterie    W2 16°Est, Hotbird 13°Est,
rechargeable interne. Un boi-                                                   contre la surcharge. Une fois            Eurobird9       9°Est, Eutel-
tier pratique avec poigné, un
                                           Usage quotidien                      entièrement chargée, l’OptiS-            sat W3A 7°Est, Sirius 5°Est,
transformateur d’alimentation                                                   can peut être utilisé jusqu’à            Thor 1°Ouest, Atlantic Bird3
de 12 Volts, un adaptateur                 Selon le fabriquant, la bat-                                                  5°Ouest ainsi que Nilesat 7°
                                                                                cinq heures même si une tête
de recharge de voiture, un              terie   interne    de    l’OptiScan     (LNB) standard doit être ali-            Ouest, Atlantic Bird2 8°Ouest,
manuel d’utilisation détaillé et        nécessite environ 12 heures             mentée. Mais puisque notre               Atlantic Bird1 12.5°Ouest,
un adaptateur de fiche BNC à             pour        être    complètement        analyseur de test a été déjà             Telstar12 15°Ouest et Hispa-
                                                                                complètement chargé, nous                sat 30°Ouest. Grace à cette
                                                                                avons pu commencer direc-                grande diversité de satellites,
                                                                                tement      le travail. L’OptiScan       il ne devrait y avoir aucun
                                                                                fonctionne avec un affichage              problème de réglage       d’an-
                                                                                du spectre en temps réel qui             tenne en Europe. Pour les
                                                                                couvre 950 - 2150 MHz (avec              autres continents, le fabricant
                                                                                agrandissement             jusqu’à160    ou distributeur peut naturel-
                                                                                MHz) et fonctionne avec des              lement travailler une liste, en
                                                                                niveaux de signal entre 40 et            fonction des exigences locales
                                                                                90 dBμV (coaxiale), ainsi que            et de pré-programmer l’analy-
                                                                                de 10 à - 25 dBm (optique).              seur en conséquence.
                                                                                Les valeurs suivantes peuvent
                                                                                être configurées séparément                  Installation
                                                                                pour      chaque      transpondeur          Pour nos tests, nous avons
                                                                                sélectionné: MER (Modulation             desserré le montage          sur
                                                                                Error Rate), BER (Bit Error              l’une de nos antennes pour
                                                                                Rate), ainsi que les niveaux             que nous puissions l’aligner
                                                                                de signal en dBμV pour des               sur Hispasat 30°Ouest. Après
                                                                                signaux coaxiaux et dBm pour             avoir maintenu le bouton ON
                                                                                des signaux optiques. L’OptiS-           enfoncé pour quelques secon-
                                                                                can utilise une fonction favo-           des, l’OptiScan s’est enclenché
                                                                                rite très pratique qui peut être         et a immédiatement affiché la
                                                                                exploitée pour enregistrer un            liste des favoris. Nous avons
                                                                                ou plusieurs transpondeurs de            d’abord consulté le menu prin-
                                                                                référence pour chaque satel-             cipal pour que nous puissions
                                                                                lite souhaité, ce qui permettra          prendre en charge tous les
                                                                                par la suite leurs accès facile à        réglages. Le menu principal est
                                                                                un moment ultérieur.                     divisé en six sous-menus. Pour
                                                                                  Pas moins de 99 de ces                 commencer, vous pouvez choi-
                                                                                soi-disant       favoris     peuvent     sir si l’OptiScan doit fonction-
                                                                                être saisis dans l’analyseur             ner avec des signaux coaxiaux
                                                                                de     signal,   24   d’entre    eux     ou optiques, en se référant à
                                                                                ont déjà été introduit par la            l’entrée qui est en usage. Le
                                                                                société Global Invacom avec              deuxième sous-menu donne
                                                                                les transpondeurs de satellites          les favorites stockées tandis
                                                                                Européens suivants : Astra2              que le troisième sous-menu
                                                                                28.2°Est, Express AM22 53°Est            sert à stocker les nouveaux
                                                                                , Turksat 42°Est, Hellassat              transpondeurs comme nou-
                                                                                39°Est,      Eurobird3        33°Est,    veau favoris. Les sous-menus
                                                                                Badr 26°Est, Astra3 23.5°Est,            4 et 5 concernent les réglages


46 TELE-satellite — Global Digital TV Magazine — 12-01/2010 — www.TELE-satellite.com
Affichage du spectre dans la bande basse verticale avec un niveau de              Selection de favoris
zoom très élevé




Menu d’installation                                                              Enregistrement d’un nouveau favori




Affichage du spectre sans zoom                                                    Séléction de l’alimentation de la tète (LNB) et de la bande souhaitée




Balayage du Satellite Astra 19.2°Est – Un signal était repéré                    Menu de DiSEqC




Menu principal                                                                   Mémorisation des limites en DiSEqC 1.2


                                                                      www.TELE-satellite.com — 12-01/2010 — TELE-satellite — Global Digital TV Magazine   47

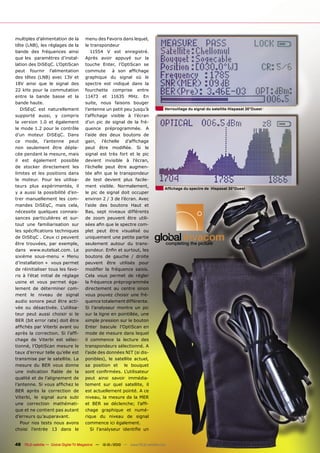

multiples d’alimentation de la         menu des Favoris dans lequel,
tête (LNB), les réglages de la         le transpondeur
bande des fréquences ainsi                11554 V est enregistré.
que les paramètres d’instal-           Après avoir appuyé sur la
lation des DiSEqC. L’OptiScan          touche Enter, l’OptiScan se
peut fournir l’alimentation            commute       à son affichage
des têtes (LNB) avec 13V et            graphique du signal où le
18V ainsi que le signal des            spectre est indiqué dans la
22 kHz pour la commutation             fourchette comprise entre
entre la bande basse et la             11473 et 11635 MHz. En
bande haute.                           suite, nous faisons bouger
   DiSEqC est naturellement            l’antenne un petit peu jusqu’à              Verrouillage du signal du satellite Hispasat 30°Ouest
supporté aussi, y compris              l’affichage visible à l’écran
la version 1.0 et également            d’un pic de signal de la fré-
le mode 1.2 pour le contrôle           quence préprogrammée. A
d’un moteur DiSEqC. Dans               l’aide des deux boutons de
ce mode, l’antenne peut                gain, l’échelle d’affichage
non seulement être dépla-              peut être modifiée. Si le
cée pendant la mesure, mais            signal est très fort et le pic
il est également possible              devient invisible à l’écran,
de stocker directement les             l’échelle peut être augmen-
limites et les positions dans          tée afin que le transpondeur
le moteur. Pour les utilisa-           de test devient plus facile-
teurs plus expérimentés, il            ment visible. Normalement,
                                                                                   Affichage du spectre de Hispasat 30°Ouest
y a aussi la possibilité d’en-         le pic de signal doit occuper
trer manuellement les com-             environ 2 / 3 de l’écran. Avec
mandes DiSEqC, mais cela,              l’aide des boutons Haut et
nécessite quelques connais-            Bas, sept niveaux différents
sances particulières et sur-           de zoom peuvent être utili-
tout une familiarisation sur           sées afin que le spectre com-
les spécifications techniques           plet peut être visualisé ou
de DiSEqC . Ceux ci peuvent            uniquement une petite partie
être trouvées, par exemple,            seulement autour du trans-
dans www.eutelsat.com. Le              pondeur. Enfin et surtout, les
sixième sous-menu « Menu               boutons de gauche / droite
d’installation » vous permet           peuvent être utilisés pour
de réinitialiser tous les favo-        modifier la fréquence saisis.
ris à l’état initial de réglage        Cela vous permet de régler
usine et vous permet éga-              la fréquence préprogrammée
lement de déterminer com-              directement au centre sinon
ment le niveau de signal               vous pouvez choisir une fré-
audio sonore peut être acti-           quence totalement différente.
vée ou désactivée. L’utilisa-          Si l’analyseur montre un pic
teur peut aussi choisir si le          sur la ligne en pointillée, une
BER (bit error rate) doit être         simple pression sur le bouton
affichés par Viterbi avant ou           Enter bascule l’OptiScan en
après la correction. Si l’affi-         mode de mesure dans lequel
chage de Viterbi est sélec-            il commence la lecture des
tionné, l’OptiScan mesure le           transpondeurs sélectionné. A
taux d’erreur telle qu’elle est        l’aide des données NIT (si dis-
transmise par le satellite. La         ponibles), le satellite actuel,
mesure du BER vous donne               sa position et le bouquet
une indication fiable de la             sont confirmées. L’utilisateur
qualité et de l’alignement de          peut ainsi savoir immédia-
l’antenne. Si vous affichez le          tement sur quel satellite, il
BER après la correction de             est actuellement pointé. A ce
Viterbi, le signal aura subi           niveau, la mesure de la MER
une correction mathémati-              et BER se déclenche; l’affi-
que et ne contient pas autant          chage graphique et numé-
d’erreurs qu’auparavant.               rique du niveau de signal
   Pour nos tests nous avons           commence ici également.
choisi l’entrée 13 dans le                Si l’analyseur identifie un


48 TELE-satellite — Global Digital TV Magazine — 12-01/2010 — www.TELE-satellite.com

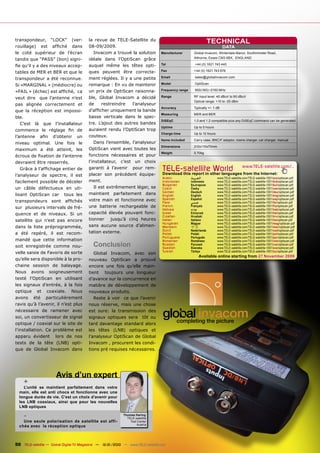

transpondeur, “LOCK” (ver-               la revue de TELE-Satellite du                                          TECHNICAL
rouillage) est affiché dans               08-09/2009.                                                                      DATA
le coté supérieur de l’écran                Invacom a trouvé la solution         Manufacturer        Global Invacom, Winterdale Manor, Southminster Road,
                                         idéale dans l’OptiScan grâce                                Althorne, Essex CM3 6BX, ENGLAND
tandis que “PASS” (bon) signi-
                                         auquel même les têtes opti-             Tel                 +44 (0) 1621 743 440
fie qu’il y a des niveaux accep-
                                         ques peuvent être correcte-             Fax                 +44 (0) 1621 743 676
tables de MER et BER et que le
                                         ment réglées. Il y a une petite         Email               sales@globalinvacom.com
transpondeur a été reconnue.
                                         remarque : En vu de maintenir           Model               OptiScan
Si «MARGINAL » (médiocre) ou
                                         un prix de OptiScan raisonna-           Frequency range     950(160)~2150 MHz
«FAIL » (échec) est affiché, ca
                                         ble, Global Invacom a décidé            Range               RF input level: 40 dBuV to 90 dBuV
veut dire que l’antenne n’est
                                                                                                     Optical range: +10 to -25 dBm
pas alignée correctement et              de     restreindre   l’analyseur
                                                                                 Accuracy            Typically +/- 1 dB
que la réception est impossi-            d’afficher uniquement la bande
                                                                                 Measuring           MER and BER
ble.                                     basse verticale dans le spec-
                                                                                 DiSEqC              1.0 and 1.2 compatible plus any DiSEqC command can be generated
   C’est là que l’installateur           tre. L’ajout des autres bandes
                                                                                 Uptime              Up to 5 hours
commence le réglage fin de                auraient rendu l’OptiScan trop
                                                                                 Charge time         Up to 12 hours
l’antenne afin d’obtenir un               couteux.
                                                                                 Items included      Carry case, BNC/F adaptor, mains charger, car charger, manual
niveau optimal. Une fois le                 Dans l’ensemble, l’analyseur
                                                                                 Dimensions          210x110x70mm
maximum a été atteint, les               OptiScan vient avec toutes les
                                                                                 Weight              0.70kg
écrous de fixation de l’antenne           fonctions nécessaires et pour
devraient être resserrés.                l’installateur, c’est un choix
   Grâce à l’affichage entier de          garanti à l’avenir pour rem-             TELE-satelliteother languageswww.TELE-satellite.com/...
                                                                                  Download this report in
                                                                                                          World from the Internet:
l’analyseur de spectre, il est           placer son précédent équipe-
                                                                                  Arabic           ‫ﺍﻟﻌﺮﺑﻴﺔ‬            www.TELE-satellite.com/TELE-satellite-1001/ara/optiscan.pdf
facilement possible de déceler           ment.                                    Indonesian       Indonesia          www.TELE-satellite.com/TELE-satellite-1001/bid/optiscan.pdf
                                                                                  Bulgarian        Български          www.TELE-satellite.com/TELE-satellite-1001/bul/optiscan.pdf
un câble défectueux en uti-                 Il est extrêmement léger, se          Czech            Česky              www.TELE-satellite.com/TELE-satellite-1001/ces/optiscan.pdf
                                                                                  German           Deutsch            www.TELE-satellite.com/TELE-satellite-1001/deu/optiscan.pdf
lisant OptiScan car tous les             maintient parfaitement dans              English          English            www.TELE-satellite.com/TELE-satellite-1001/eng/optiscan.pdf
                                         votre main et fonctionne avec            Spanish          Español            www.TELE-satellite.com/TELE-satellite-1001/esp/optiscan.pdf
transpondeurs sont affichés                                                        Farsi            ‫ﻓﺎﺭﺳﻲ‬              www.TELE-satellite.com/TELE-satellite-1001/far/optiscan.pdf
sur plusieurs intervals de fré-          une batterie rechargeable de             French           Français           www.TELE-satellite.com/TELE-satellite-1001/fra/optiscan.pdf
                                                                                  Hebrew           ‫עברית‬              www.TELE-satellite.com/TELE-satellite-1001/heb/optiscan.pdf
quence et de niveaux. Si un              capacité élevée pouvant fonc-            Greek            Ελληνικά           www.TELE-satellite.com/TELE-satellite-1001/hel/optiscan.pdf
                                                                                  Croatian         Hrvatski           www.TELE-satellite.com/TELE-satellite-1001/hrv/optiscan.pdf
satellite qui n’est pas encore           tionner jusqu’à cinq heures              Italian          Italiano           www.TELE-satellite.com/TELE-satellite-1001/ita/optiscan.pdf
                                                                                  Hungarian        Magyar             www.TELE-satellite.com/TELE-satellite-1001/mag/optiscan.pdf
dans la liste préprogrammée,             sans aucune source d’alimen-             Mandarin         中文                 www.TELE-satellite.com/TELE-satellite-1001/man/optiscan.pdf
                                                                                  Dutch            Nederlands         www.TELE-satellite.com/TELE-satellite-1001/ned/optiscan.pdf
a été repéré, il est recom-              tation externe.                          Polish           Polski             www.TELE-satellite.com/TELE-satellite-1001/pol/optiscan.pdf
                                                                                  Portuguese       Português          www.TELE-satellite.com/TELE-satellite-1001/por/optiscan.pdf
mandé que cette information                                                       Romanian         Românesc           www.TELE-satellite.com/TELE-satellite-1001/rom/optiscan.pdf
soit enregistrée comme nou-                Conclusion                             Russian
                                                                                  Swedish
                                                                                                   Русский
                                                                                                   Svenska
                                                                                                                      www.TELE-satellite.com/TELE-satellite-1001/rus/optiscan.pdf
                                                                                                                      www.TELE-satellite.com/TELE-satellite-1001/sve/optiscan.pdf
velle saisie de Favoris de sorte                                                  Turkish          Türkçe             www.TELE-satellite.com/TELE-satellite-1001/tur/optiscan.pdf
                                            Global Invacom, avec son
                                                                                                        Available online starting from 27 November 2009
qu’elle sera disponible à la pro-        nouveau OptiScan a prouvé
chaine session de balayage.              encore une fois qu’elle main-
Nous avons soigneusement                 tient toujours une longueur
testé l’OptiScan en utilisant            d’avance sur la concurrence en
les signaux d’entrée, à la fois          matière de développement de
optique et coaxiale. Nous                nouveaux produits.
avons été particulièrement                  Reste à voir ce que l’avenir
ravis qu’à l’avenir, il n’est plus       nous réserve, mais une chose
nécessaire de ramener avec               est sure: la transmission des
soi, un convertisseur de signal          signaux optiques sera tôt ou
optique / coaxial sur le site de         tard davantage standard alors
l’installation. Ce problème est          les têtes (LNB) optiques et
apparu évident lors de nos               l’analyseur OptiScan de Global
tests de la tête (LNB) opti-             Invacom , procurent les condi-
que de Global Invacom dans               tions pré requises nécessaires.




                      Avis d’un expert
    +
    L’unité se maintient parfaitement dans votre
  main, elle est anti chocs et fonctionne avec une
  longue durée de vie. C’est un choix d’avenir pour
  les LNB coaxiaux, ainsi que pour les nouvelles
  LNB optiques

    -                                                       Thomas Haring
                                                              TELE-satellite
    Une seule polarisation de satellite est affi-               Test Center
                                                                    Austria
  chée avec la réception optique



50 TELE-satellite — Global Digital TV Magazine — 12-01/2010 — www.TELE-satellite.com

Contenu connexe

Tendances (20)

Kathrein Hires
Kathrein HiresKathrein Hires
Kathrein Hires

Technisat
TechnisatTechnisat
Technisat

Fagor
FagorFagor
Fagor

Goldeninterstar
GoldeninterstarGoldeninterstar
Goldeninterstar

Jiuzhou
JiuzhouJiuzhou
Jiuzhou

Zimple
ZimpleZimple
Zimple

Horizon
HorizonHorizon
Horizon

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom

Opentech
OpentechOpentech
Opentech

Spaun
SpaunSpaun
Spaun

Vantage Multiswitch
Vantage MultiswitchVantage Multiswitch
Vantage Multiswitch

Topfield
TopfieldTopfield
Topfield

Arion
ArionArion
Arion

Groupe Atis
Groupe AtisGroupe Atis
Groupe Atis

Nanoxx
NanoxxNanoxx
Nanoxx

Arion
ArionArion
Arion

Kathrein
KathreinKathrein
Kathrein

Metabox
MetaboxMetabox
Metabox

Gi
GiGi
Gi

Analyseur d'antennes
Analyseur d'antennesAnalyseur d'antennes
Analyseur d'antennes


Similaire à Optiscan (18)

Satcatcher
SatcatcherSatcatcher
Satcatcher

Starsat
StarsatStarsat
Starsat

Topfield
TopfieldTopfield
Topfield

Encoder
EncoderEncoder
Encoder

Spaun
SpaunSpaun
Spaun

Nanoxx
NanoxxNanoxx
Nanoxx

Vantage
VantageVantage
Vantage

Jiuzhou
JiuzhouJiuzhou
Jiuzhou

Spaun
SpaunSpaun
Spaun

Opensat
OpensatOpensat
Opensat

Horizon
HorizonHorizon
Horizon

Opensat
OpensatOpensat
Opensat

Gtsat
GtsatGtsat
Gtsat

Dgstation
DgstationDgstation
Dgstation

Globalinvacomlnb
GlobalinvacomlnbGlobalinvacomlnb
Globalinvacomlnb

8dtek
8dtek8dtek
8dtek

Maxcommunication
MaxcommunicationMaxcommunication
Maxcommunication

Botech
BotechBotech
Botech


Plus de TELE-satellite fra

fra TELE-audiovision-1311
fra TELE-audiovision-1311fra TELE-audiovision-1311
fra TELE-audiovision-1311
TELE-satellite fra

Work microwave
Work microwaveWork microwave
Work microwave
TELE-satellite fra

Mfc
MfcMfc
Icecrypt
IcecryptIcecrypt
Feature satip4
Feature satip4Feature satip4
Feature satip4
TELE-satellite fra

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3
TELE-satellite fra

Elnet
ElnetElnet
Deviser2
Deviser2Deviser2
Bsd
BsdBsd
Amiko
AmikoAmiko
Abipbox
AbipboxAbipbox
Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom
TELE-satellite fra

fra TELE-audiovision-1309
fra TELE-audiovision-1309fra TELE-audiovision-1309
fra TELE-audiovision-1309
TELE-satellite fra

Speedcast
SpeedcastSpeedcast
Oreind
OreindOreind
Mktech
MktechMktech
Horizon
HorizonHorizon
Feature uhdtv
Feature uhdtvFeature uhdtv
Feature uhdtv
TELE-satellite fra


Plus de TELE-satellite fra (20)

fra TELE-audiovision-1311
fra TELE-audiovision-1311fra TELE-audiovision-1311
fra TELE-audiovision-1311

Work microwave
Work microwaveWork microwave
Work microwave

Spaun
SpaunSpaun
Spaun

Mfc
MfcMfc
Mfc

Icecrypt
IcecryptIcecrypt
Icecrypt

Feature satip4
Feature satip4Feature satip4
Feature satip4

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3

Elnet
ElnetElnet
Elnet

Editorial
EditorialEditorial
Editorial

Deviser2
Deviser2Deviser2
Deviser2

Bsd
BsdBsd
Bsd

Amiko
AmikoAmiko
Amiko

Abipbox
AbipboxAbipbox
Abipbox

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom

fra TELE-audiovision-1309
fra TELE-audiovision-1309fra TELE-audiovision-1309
fra TELE-audiovision-1309

Speedcast
SpeedcastSpeedcast
Speedcast

Oreind
OreindOreind
Oreind

Mktech
MktechMktech
Mktech

Horizon
HorizonHorizon
Horizon

Feature uhdtv
Feature uhdtvFeature uhdtv
Feature uhdtv


Optiscan

  • 1. TEST REPORT Mesureur Optique L’Optiscan de Global Invacom Le premier analyseur de signal avec une entrée optique TELE-satellite a déjà rendu compte à plusieurs reprises sur la société britannique Global Invacom. Cela a commencé, il ya plusieurs années avec un compte rendu sur la tête 0.3 dB 12-01/2010 et plus récemment d’un compte rendu sur leur tout nouveau GLOBAL INVACOM OPTISCAN produit – une tête (LNB) optique : Voir les revues de TELE- Future-proof satellite signal analyzer for optical and satellite du 04-05/2008 et du 08-09/2009. C’est facile de coaxial LNBs constater que Global Invacom prend le leadership et que d’autres doivent suivre quand il s’agit de produits innovants. Et pour prouver que cela est vrai, les ingénieurs ont récemment ajouté une autre chose: Semblable à une tête optique, le premier analyseur de signaux satellite, à entrée de signal optique fait son apparition sur le marché. Au moment du désem- démarrer sans éclairage de ballage de l’appareil, tout le fond, alors qu’une pression monde du laboratoire d’essai prolongée sur le même bouton était impressionné par l’as- permet de le démarrer avec pect global de l’OptiScan; éclairage de fond. L’analyseur pas trop lourd, ni trop léger. de signal est contrôlé à l’aide Il se tient parfaitement dans des neuf boutons clairement votre main et de ce fait, vous marqués, en bas de l’écran, évite le risque de le lâcher la pression sur le bouton est accidentellement. Et même facilement pressentie lorsque si cela devait se produire, le celui-ci a été convenable- fabricant a protégé l’OptiScan ment pressé et ils sont assez par un boîtier très robuste en larges pour faciliter l’utilisa- plastique. Sur le coté supé- tion de l’analyseur. Sur le rieur, il y a deux fiches d’en- côté, se trouve la fiche trée de signaux, l’une d’elles pour le raccordement est l’entrée optique tandis à un transforma- que l’autre sous forme d’un teur d’alimenta- connecteur de type BNC, est utilisée particulièrement pour les signaux par câble coaxial. Les huit chiffres de l’affichage LCD sont très lisibles même en plein soleil. L’éclairage de fond de l’écran est parfaite- ment adapté pour une uti- lisation dans un grenier ou un autre endroit avec faible éclairage. L’éclairage de fond peut être activé ou non, selon la façon dont l’unité est elle- même mise en marche. Une brève pression sur le bouton ON permet à OptiScan de 44 TELE-satellite — Global Digital TV Magazine — 12-01/2010 — www.TELE-satellite.com
  • 2. Balayage du satellite Astra 19.2°Est – Un signal était trouvé tion en 12V, lequel est inclus F, forment le lot des accessoi- chargée; Un circuit de pro- Astra1 19,2°Est, Eutelsat pour recharger la batterie res d’accompagnement tection protège la batterie W2 16°Est, Hotbird 13°Est, rechargeable interne. Un boi- contre la surcharge. Une fois Eurobird9 9°Est, Eutel- tier pratique avec poigné, un Usage quotidien entièrement chargée, l’OptiS- sat W3A 7°Est, Sirius 5°Est, transformateur d’alimentation can peut être utilisé jusqu’à Thor 1°Ouest, Atlantic Bird3 de 12 Volts, un adaptateur Selon le fabriquant, la bat- 5°Ouest ainsi que Nilesat 7° cinq heures même si une tête de recharge de voiture, un terie interne de l’OptiScan (LNB) standard doit être ali- Ouest, Atlantic Bird2 8°Ouest, manuel d’utilisation détaillé et nécessite environ 12 heures mentée. Mais puisque notre Atlantic Bird1 12.5°Ouest, un adaptateur de fiche BNC à pour être complètement analyseur de test a été déjà Telstar12 15°Ouest et Hispa- complètement chargé, nous sat 30°Ouest. Grace à cette avons pu commencer direc- grande diversité de satellites, tement le travail. L’OptiScan il ne devrait y avoir aucun fonctionne avec un affichage problème de réglage d’an- du spectre en temps réel qui tenne en Europe. Pour les couvre 950 - 2150 MHz (avec autres continents, le fabricant agrandissement jusqu’à160 ou distributeur peut naturel- MHz) et fonctionne avec des lement travailler une liste, en niveaux de signal entre 40 et fonction des exigences locales 90 dBμV (coaxiale), ainsi que et de pré-programmer l’analy- de 10 à - 25 dBm (optique). seur en conséquence. Les valeurs suivantes peuvent être configurées séparément Installation pour chaque transpondeur Pour nos tests, nous avons sélectionné: MER (Modulation desserré le montage sur Error Rate), BER (Bit Error l’une de nos antennes pour Rate), ainsi que les niveaux que nous puissions l’aligner de signal en dBμV pour des sur Hispasat 30°Ouest. Après signaux coaxiaux et dBm pour avoir maintenu le bouton ON des signaux optiques. L’OptiS- enfoncé pour quelques secon- can utilise une fonction favo- des, l’OptiScan s’est enclenché rite très pratique qui peut être et a immédiatement affiché la exploitée pour enregistrer un liste des favoris. Nous avons ou plusieurs transpondeurs de d’abord consulté le menu prin- référence pour chaque satel- cipal pour que nous puissions lite souhaité, ce qui permettra prendre en charge tous les par la suite leurs accès facile à réglages. Le menu principal est un moment ultérieur. divisé en six sous-menus. Pour Pas moins de 99 de ces commencer, vous pouvez choi- soi-disant favoris peuvent sir si l’OptiScan doit fonction- être saisis dans l’analyseur ner avec des signaux coaxiaux de signal, 24 d’entre eux ou optiques, en se référant à ont déjà été introduit par la l’entrée qui est en usage. Le société Global Invacom avec deuxième sous-menu donne les transpondeurs de satellites les favorites stockées tandis Européens suivants : Astra2 que le troisième sous-menu 28.2°Est, Express AM22 53°Est sert à stocker les nouveaux , Turksat 42°Est, Hellassat transpondeurs comme nou- 39°Est, Eurobird3 33°Est, veau favoris. Les sous-menus Badr 26°Est, Astra3 23.5°Est, 4 et 5 concernent les réglages 46 TELE-satellite — Global Digital TV Magazine — 12-01/2010 — www.TELE-satellite.com
  • 3. Affichage du spectre dans la bande basse verticale avec un niveau de Selection de favoris zoom très élevé Menu d’installation Enregistrement d’un nouveau favori Affichage du spectre sans zoom Séléction de l’alimentation de la tète (LNB) et de la bande souhaitée Balayage du Satellite Astra 19.2°Est – Un signal était repéré Menu de DiSEqC Menu principal Mémorisation des limites en DiSEqC 1.2 www.TELE-satellite.com — 12-01/2010 — TELE-satellite — Global Digital TV Magazine 47
  • 4. multiples d’alimentation de la menu des Favoris dans lequel, tête (LNB), les réglages de la le transpondeur bande des fréquences ainsi 11554 V est enregistré. que les paramètres d’instal- Après avoir appuyé sur la lation des DiSEqC. L’OptiScan touche Enter, l’OptiScan se peut fournir l’alimentation commute à son affichage des têtes (LNB) avec 13V et graphique du signal où le 18V ainsi que le signal des spectre est indiqué dans la 22 kHz pour la commutation fourchette comprise entre entre la bande basse et la 11473 et 11635 MHz. En bande haute. suite, nous faisons bouger DiSEqC est naturellement l’antenne un petit peu jusqu’à Verrouillage du signal du satellite Hispasat 30°Ouest supporté aussi, y compris l’affichage visible à l’écran la version 1.0 et également d’un pic de signal de la fré- le mode 1.2 pour le contrôle quence préprogrammée. A d’un moteur DiSEqC. Dans l’aide des deux boutons de ce mode, l’antenne peut gain, l’échelle d’affichage non seulement être dépla- peut être modifiée. Si le cée pendant la mesure, mais signal est très fort et le pic il est également possible devient invisible à l’écran, de stocker directement les l’échelle peut être augmen- limites et les positions dans tée afin que le transpondeur le moteur. Pour les utilisa- de test devient plus facile- teurs plus expérimentés, il ment visible. Normalement, Affichage du spectre de Hispasat 30°Ouest y a aussi la possibilité d’en- le pic de signal doit occuper trer manuellement les com- environ 2 / 3 de l’écran. Avec mandes DiSEqC, mais cela, l’aide des boutons Haut et nécessite quelques connais- Bas, sept niveaux différents sances particulières et sur- de zoom peuvent être utili- tout une familiarisation sur sées afin que le spectre com- les spécifications techniques plet peut être visualisé ou de DiSEqC . Ceux ci peuvent uniquement une petite partie être trouvées, par exemple, seulement autour du trans- dans www.eutelsat.com. Le pondeur. Enfin et surtout, les sixième sous-menu « Menu boutons de gauche / droite d’installation » vous permet peuvent être utilisés pour de réinitialiser tous les favo- modifier la fréquence saisis. ris à l’état initial de réglage Cela vous permet de régler usine et vous permet éga- la fréquence préprogrammée lement de déterminer com- directement au centre sinon ment le niveau de signal vous pouvez choisir une fré- audio sonore peut être acti- quence totalement différente. vée ou désactivée. L’utilisa- Si l’analyseur montre un pic teur peut aussi choisir si le sur la ligne en pointillée, une BER (bit error rate) doit être simple pression sur le bouton affichés par Viterbi avant ou Enter bascule l’OptiScan en après la correction. Si l’affi- mode de mesure dans lequel chage de Viterbi est sélec- il commence la lecture des tionné, l’OptiScan mesure le transpondeurs sélectionné. A taux d’erreur telle qu’elle est l’aide des données NIT (si dis- transmise par le satellite. La ponibles), le satellite actuel, mesure du BER vous donne sa position et le bouquet une indication fiable de la sont confirmées. L’utilisateur qualité et de l’alignement de peut ainsi savoir immédia- l’antenne. Si vous affichez le tement sur quel satellite, il BER après la correction de est actuellement pointé. A ce Viterbi, le signal aura subi niveau, la mesure de la MER une correction mathémati- et BER se déclenche; l’affi- que et ne contient pas autant chage graphique et numé- d’erreurs qu’auparavant. rique du niveau de signal Pour nos tests nous avons commence ici également. choisi l’entrée 13 dans le Si l’analyseur identifie un 48 TELE-satellite — Global Digital TV Magazine — 12-01/2010 — www.TELE-satellite.com
  • 5. transpondeur, “LOCK” (ver- la revue de TELE-Satellite du TECHNICAL rouillage) est affiché dans 08-09/2009. DATA le coté supérieur de l’écran Invacom a trouvé la solution Manufacturer Global Invacom, Winterdale Manor, Southminster Road, idéale dans l’OptiScan grâce Althorne, Essex CM3 6BX, ENGLAND tandis que “PASS” (bon) signi- auquel même les têtes opti- Tel +44 (0) 1621 743 440 fie qu’il y a des niveaux accep- ques peuvent être correcte- Fax +44 (0) 1621 743 676 tables de MER et BER et que le ment réglées. Il y a une petite Email sales@globalinvacom.com transpondeur a été reconnue. remarque : En vu de maintenir Model OptiScan Si «MARGINAL » (médiocre) ou un prix de OptiScan raisonna- Frequency range 950(160)~2150 MHz «FAIL » (échec) est affiché, ca ble, Global Invacom a décidé Range RF input level: 40 dBuV to 90 dBuV veut dire que l’antenne n’est Optical range: +10 to -25 dBm pas alignée correctement et de restreindre l’analyseur Accuracy Typically +/- 1 dB que la réception est impossi- d’afficher uniquement la bande Measuring MER and BER ble. basse verticale dans le spec- DiSEqC 1.0 and 1.2 compatible plus any DiSEqC command can be generated C’est là que l’installateur tre. L’ajout des autres bandes Uptime Up to 5 hours commence le réglage fin de auraient rendu l’OptiScan trop Charge time Up to 12 hours l’antenne afin d’obtenir un couteux. Items included Carry case, BNC/F adaptor, mains charger, car charger, manual niveau optimal. Une fois le Dans l’ensemble, l’analyseur Dimensions 210x110x70mm maximum a été atteint, les OptiScan vient avec toutes les Weight 0.70kg écrous de fixation de l’antenne fonctions nécessaires et pour devraient être resserrés. l’installateur, c’est un choix Grâce à l’affichage entier de garanti à l’avenir pour rem- TELE-satelliteother languageswww.TELE-satellite.com/... Download this report in World from the Internet: l’analyseur de spectre, il est placer son précédent équipe- Arabic ‫ﺍﻟﻌﺮﺑﻴﺔ‬ www.TELE-satellite.com/TELE-satellite-1001/ara/optiscan.pdf facilement possible de déceler ment. Indonesian Indonesia www.TELE-satellite.com/TELE-satellite-1001/bid/optiscan.pdf Bulgarian Български www.TELE-satellite.com/TELE-satellite-1001/bul/optiscan.pdf un câble défectueux en uti- Il est extrêmement léger, se Czech Česky www.TELE-satellite.com/TELE-satellite-1001/ces/optiscan.pdf German Deutsch www.TELE-satellite.com/TELE-satellite-1001/deu/optiscan.pdf lisant OptiScan car tous les maintient parfaitement dans English English www.TELE-satellite.com/TELE-satellite-1001/eng/optiscan.pdf votre main et fonctionne avec Spanish Español www.TELE-satellite.com/TELE-satellite-1001/esp/optiscan.pdf transpondeurs sont affichés Farsi ‫ﻓﺎﺭﺳﻲ‬ www.TELE-satellite.com/TELE-satellite-1001/far/optiscan.pdf sur plusieurs intervals de fré- une batterie rechargeable de French Français www.TELE-satellite.com/TELE-satellite-1001/fra/optiscan.pdf Hebrew ‫עברית‬ www.TELE-satellite.com/TELE-satellite-1001/heb/optiscan.pdf quence et de niveaux. Si un capacité élevée pouvant fonc- Greek Ελληνικά www.TELE-satellite.com/TELE-satellite-1001/hel/optiscan.pdf Croatian Hrvatski www.TELE-satellite.com/TELE-satellite-1001/hrv/optiscan.pdf satellite qui n’est pas encore tionner jusqu’à cinq heures Italian Italiano www.TELE-satellite.com/TELE-satellite-1001/ita/optiscan.pdf Hungarian Magyar www.TELE-satellite.com/TELE-satellite-1001/mag/optiscan.pdf dans la liste préprogrammée, sans aucune source d’alimen- Mandarin 中文 www.TELE-satellite.com/TELE-satellite-1001/man/optiscan.pdf Dutch Nederlands www.TELE-satellite.com/TELE-satellite-1001/ned/optiscan.pdf a été repéré, il est recom- tation externe. Polish Polski www.TELE-satellite.com/TELE-satellite-1001/pol/optiscan.pdf Portuguese Português www.TELE-satellite.com/TELE-satellite-1001/por/optiscan.pdf mandé que cette information Romanian Românesc www.TELE-satellite.com/TELE-satellite-1001/rom/optiscan.pdf soit enregistrée comme nou- Conclusion Russian Swedish Русский Svenska www.TELE-satellite.com/TELE-satellite-1001/rus/optiscan.pdf www.TELE-satellite.com/TELE-satellite-1001/sve/optiscan.pdf velle saisie de Favoris de sorte Turkish Türkçe www.TELE-satellite.com/TELE-satellite-1001/tur/optiscan.pdf Global Invacom, avec son Available online starting from 27 November 2009 qu’elle sera disponible à la pro- nouveau OptiScan a prouvé chaine session de balayage. encore une fois qu’elle main- Nous avons soigneusement tient toujours une longueur testé l’OptiScan en utilisant d’avance sur la concurrence en les signaux d’entrée, à la fois matière de développement de optique et coaxiale. Nous nouveaux produits. avons été particulièrement Reste à voir ce que l’avenir ravis qu’à l’avenir, il n’est plus nous réserve, mais une chose nécessaire de ramener avec est sure: la transmission des soi, un convertisseur de signal signaux optiques sera tôt ou optique / coaxial sur le site de tard davantage standard alors l’installation. Ce problème est les têtes (LNB) optiques et apparu évident lors de nos l’analyseur OptiScan de Global tests de la tête (LNB) opti- Invacom , procurent les condi- que de Global Invacom dans tions pré requises nécessaires. Avis d’un expert + L’unité se maintient parfaitement dans votre main, elle est anti chocs et fonctionne avec une longue durée de vie. C’est un choix d’avenir pour les LNB coaxiaux, ainsi que pour les nouvelles LNB optiques - Thomas Haring TELE-satellite Une seule polarisation de satellite est affi- Test Center Austria chée avec la réception optique 50 TELE-satellite — Global Digital TV Magazine — 12-01/2010 — www.TELE-satellite.com
