F6AZZ 11 Mai 2007
Mesure
Entre TOSmètre et
Analyseur de réseau :
L’Analyseur d’Antenne
F6AZZ
F6AZZ 11 Mai 2007

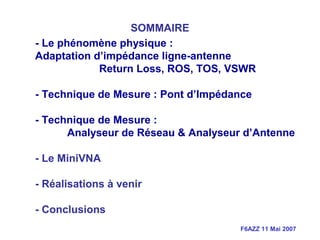

- Le phénomène physique :
Adaptation d’impédance ligne-antenne
Return Loss, ROS, TOS, VSWR
- Technique de Mesure : Pont d’Impédance
- Technique de Mesure :
Analyseur de Réseau & Analyseur d’Antenne
- Le MiniVNA
- Réalisations à venir
- Conclusions
SOMMAIRE
F6AZZ 11 Mai 2007
Le phénomène physique :
Adaptation d’impédance
ligne de transmission-antenne
F6AZZ 11 Mai 2007

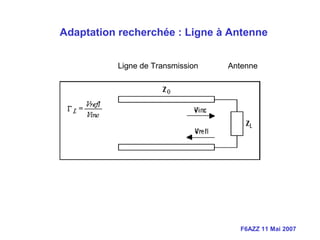

Ligne de Transmission Antenne
Adaptation recherchée : Ligne à Antenne
F6AZZ 11 Mai 2007

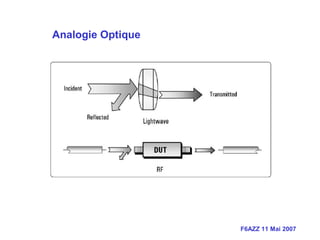

Analogie Optique
F6AZZ 11 Mai 2007

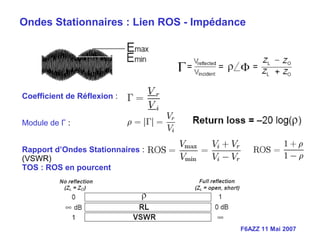

Coefficient de Réflexion :
Module de Γ :
Rapport d’Ondes Stationnaires :
(VSWR)
TOS : ROS en pourcent
Ondes Stationnaires : Lien ROS - Impédance
F6AZZ 11 Mai 2007
Impédance Z = R+ j X
X = j L ω ou/et - j/ C ω
F6AZZ 11 Mai 2007

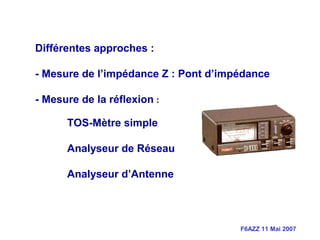

Différentes approches :
- Mesure de l’impédance Z : Pont d’impédance
- Mesure de la réflexion :
TOS-Mètre simple
Analyseur de Réseau
Analyseur d’Antenne
F6AZZ 11 Mai 2007
Technique de mesure :
Pont d’Impédance
F6AZZ 11 Mai 2007

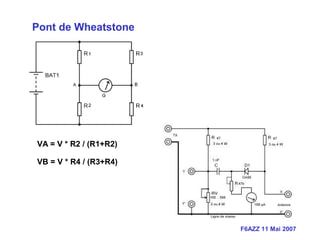

VA = V * R2 / (R1+R2)
VB = V * R4 / (R3+R4)
Pont de Wheatstone
F6AZZ 11 Mai 2007
Impédance mètre d'antenne décamétrique
//f5ad.free.fr/
://f5ad.free.fr/
F6AZZ 11 Mai 2007

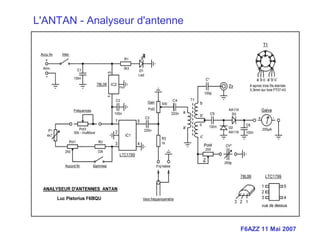

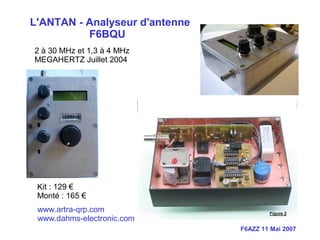

L'ANTAN - Analyseur d'antenne
F6AZZ 11 Mai 2007
L'ANTAN - Analyseur d'antenne
F6BQU
www.artra-qrp.com
www.dahms-electronic.com
Kit : 129 €
Monté : 165 €
2 à 30 MHz et 1,3 à 4 MHz
MEGAHERTZ Juillet 2004
F6AZZ 11 Mai 2007

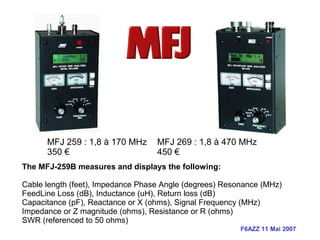

The MFJ-259B measures and displays the following:
Cable length (feet), Impedance Phase Angle (degrees) Resonance (MHz)
FeedLine Loss (dB), Inductance (uH), Return loss (dB)
Capacitance (pF), Reactance or X (ohms), Signal Frequency (MHz)
Impedance or Z magnitude (ohms), Resistance or R (ohms)
SWR (referenced to 50 ohms)
MFJ 259 : 1,8 à 170 MHz MFJ 269 : 1,8 à 470 MHz
350 € 450 €
F6AZZ 11 Mai 2007
Technique de mesure :
Analyseur de Réseau
&
Analyseur d’Antenne
F6AZZ 11 Mai 2007

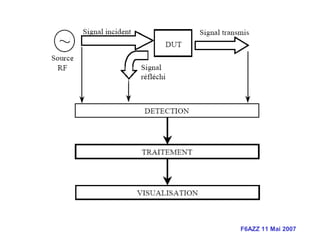

DUT : Device Under Test
Dispositif sous test
F6AZZ 11 Mai 2007
F6AZZ 11 Mai 2007
Analyseur de Réseau
S22
F6AZZ 11 Mai 2007

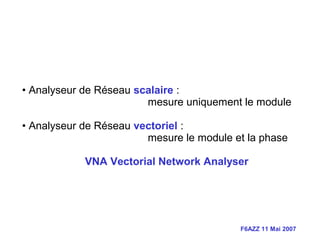

• Analyseur de Réseau scalaire :
mesure uniquement le module
• Analyseur de Réseau vectoriel :
mesure le module et la phase
VNA Vectorial Network Analyser
F6AZZ 11 Mai 2007

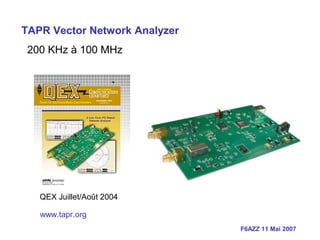

TAPR Vector Network Analyzer
200 KHz à 100 MHz
QEX Juillet/Août 2004
www.tapr.org
F6AZZ 11 Mai 2007

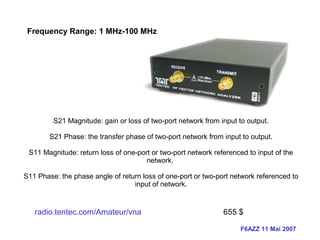

Frequency Range: 1 MHz-100 MHz
S21 Magnitude: gain or loss of two-port network from input to output.
S21 Phase: the transfer phase of two-port network from input to output.
S11 Magnitude: return loss of one-port or two-port network referenced to input of the
network.
S11 Phase: the phase angle of return loss of one-port or two-port network referenced to
input of network.
radio.tentec.com/Amateur/vna 655 $
F6AZZ 11 Mai 2007
SNA2550: Analyseur de réseau piloté par PC jusqu'à 2500 MHz
1750 €
www.wimo.de
F6AZZ 11 Mai 2007

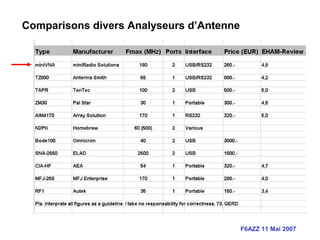

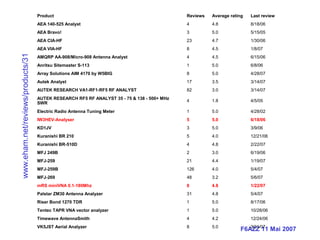

Comparisons divers Analyseurs d’Antenne
F6AZZ 11 Mai 2007
Product Reviews Average rating Last review
AEA 140-525 Analyst 4 4.8 8/18/06
AEA Bravo! 3 5.0 5/15/05
AEA CIA-HF 23 4.7 1/30/06
AEA VIA-HF 8 4.5 1/8/07
AMQRP AA-908/Micro-908 Antenna Analyst 4 4.5 6/15/06
Anritsu Sitemaster S-113 1 5.0 6/8/06
Array Solutions AIM 4170 by W5BIG 8 5.0 4/28/07
Autek Analyst 17 3.5 3/14/07
AUTEK RESEARCH VA1-RF1-RF5 RF ANALYST 82 3.0 3/14/07
AUTEK RESEARCH RF5 RF ANALYST 35 - 75 & 138 - 500+ MHz
SWR
4 1.8 4/5/05
Electric Radio Antenna Tuning Meter 1 5.0 4/28/02
IW3HEV-Analyser 5 5.0 6/18/06
KD1JV 3 5.0 3/9/06
Kuranishi BR 210 5 4.0 12/21/06
Kuranishi BR-510D 4 4.8 2/22/07
MFJ 249B 2 3.0 6/19/06
MFJ-259 21 4.4 1/19/07
MFJ-259B 126 4.0 5/4/07
MFJ-269 48 3.2 5/6/07
mRS miniVNA 0.1-180Mhz 8 4.8 1/22/07
Palstar ZM30 Antenna Analyzer 31 4.8 5/4/07
Riser Bond 1270 TDR 1 5.0 8/17/06
Tentec TAPR VNA vector analyzer 1 5.0 10/28/06
Timewave AntennaSmith 4 4.2 12/24/06
VK5JST Aerial Analyzer 8 5.0 3/31/07
www.eham.net/reviews/products/31
F6AZZ 11 Mai 2007
Le MiniVNA
(mini Vectorial Network Analyser)
www.miniradiosolutions.com www.wimo.com/
F6AZZ 11 Mai 2007

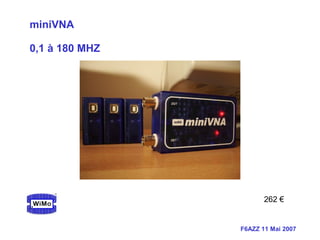

miniVNA
0,1 à 180 MHZ
262 €
F6AZZ 11 Mai 2007

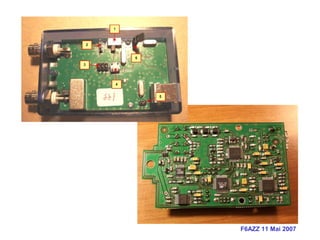

F6AZZ 11 Mai 2007

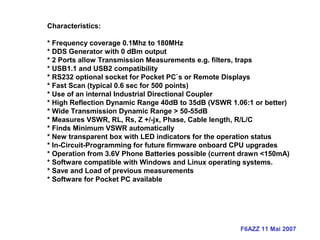

Characteristics:
* Frequency coverage 0.1Mhz to 180MHz
* DDS Generator with 0 dBm output
* 2 Ports allow Transmission Measurements e.g. filters, traps
* USB1.1 and USB2 compatibility
* RS232 optional socket for Pocket PC`s or Remote Displays
* Fast Scan (typical 0.6 sec for 500 points)
* Use of an internal Industrial Directional Coupler
* High Reflection Dynamic Range 40dB to 35dB (VSWR 1.06:1 or better)
* Wide Transmission Dynamic Range > 50-55dB
* Measures VSWR, RL, Rs, Z +/-jx, Phase, Cable length, R/L/C
* Finds Minimum VSWR automatically
* New transparent box with LED indicators for the operation status
* In-Circuit-Programming for future firmware onboard CPU upgrades
* Operation from 3.6V Phone Batteries possible (current drawn <150mA)
* Software compatible with Windows and Linux operating systems.
* Save and Load of previous measurements
* Software for Pocket PC available
F6AZZ 11 Mai 2007
F6AZZ 11 Mai 2007
F6AZZ 11 Mai 2007

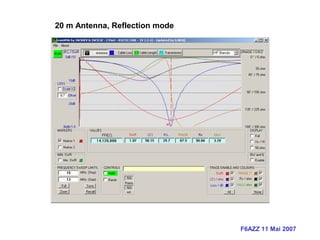

20 m Antenna, Reflection mode
F6AZZ 11 Mai 2007
Antenne verticale Tri bande 14-21-28 MHZ F5KGA
F6AZZ 11 Mai 2007

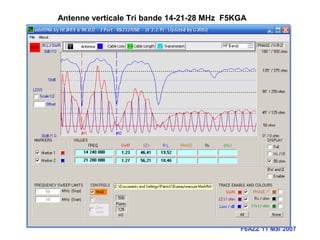

Antenne verticale Tri bande 14-21-28 MHz F5KGA
F6AZZ 11 Mai 2007

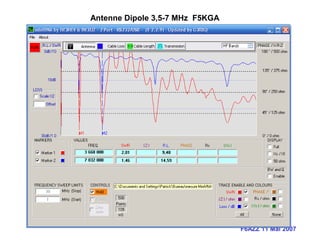

Antenne Dipole 3,5-7 MHz F5KGA
F6AZZ 11 Mai 2007
Réalisations
à venir
F6AZZ 11 Mai 2007

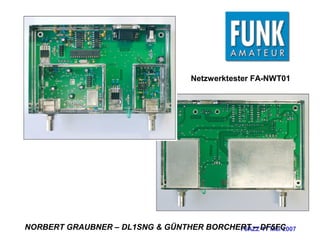

Netzwerktester FA-NWT01
NORBERT GRAUBNER – DL1SNG & GÜNTHER BORCHERT – DF5FC
F6AZZ 11 Mai 2007

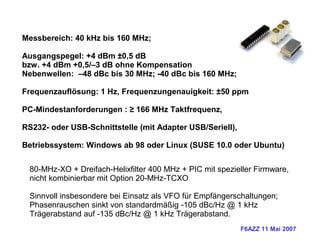

Messbereich: 40 kHz bis 160 MHz;
Ausgangspegel: +4 dBm ±0,5 dB
bzw. +4 dBm +0,5/–3 dB ohne Kompensation
Nebenwellen: –48 dBc bis 30 MHz; -40 dBc bis 160 MHz;
Frequenzauflösung: 1 Hz, Frequenzungenauigkeit: ±50 ppm
PC-Mindestanforderungen : ≥ 166 MHz Taktfrequenz,
RS232- oder USB-Schnittstelle (mit Adapter USB/Seriell),
Betriebssystem: Windows ab 98 oder Linux (SUSE 10.0 oder Ubuntu)
80-MHz-XO + Dreifach-Helixfilter 400 MHz + PIC mit spezieller Firmware,
nicht kombinierbar mit Option 20-MHz-TCXO
Sinnvoll insbesondere bei Einsatz als VFO für Empfängerschaltungen;
Phasenrauschen sinkt von standardmäßig -105 dBc/Hz @ 1 kHz
Trägerabstand auf -135 dBc/Hz @ 1 kHz Trägerabstand.
F6AZZ 11 Mai 2007
Antennenanalysator par DL1SNG
http://www.funkamateur.com/
Décrit dans n° 3/07 au n° 5/07
50 kHz à 160 MHz
F6AZZ 11 Mai 2007
CONCLUSIONS
Enfin on peut comprendre et voir ce que l’on fait avec les antennes !
Et avec beaucoup d’autres circuits : filtres, boites d’accord, etc….
Mesure rapide et sur tout un spectre
Bon rapport Qualité Prix : moins cher que des ponts « classiques »
(type MFJ)
Avantages de l’informatique : mémorisation, impression, zoom etc…
Disponible à l’ADRI 38
D’autres évolutions dans les années à venir :
Vers une généralisation de l’utilisation de l’analyseur d’antenne
et pour des fréquences plus élevées ….
