TEST REPORT                           Multi Commutateurs




Multi commutateur
SPAUN SMS 91609 NF
2 satellites pour vous et vos voisins
Il existe une grande diversité de multi com-                 cascade - ce qui est particulièrement utile si vous   voir et retransmettre à chacun
mutateurs sur le marché. Ainsi, il existe des                prévoyez d’agrandir votre réseau de distribution      de ses 16 sorties le signal de
modèles conçus pour capter plusieurs satellites              - les autres, représentant des solutions sans         toute antenne terrestre. Cette
et d'autres pour alimenter plusieurs récepteurs.             possibilité d'extension.                              antenne devra être connectée
Certains d’entre eux peuvent être connectés en                                                                     à l’entrée « 0 ». L’appareil est
                                                                                                                   alimenté en courant 100 ~ 240
   Nous nous sommes penchés                 sont destinés pour être instal-    utiliser des LNB des types Quad,    Volts, 50/60 Hz directement par
sur le nouveau SMS 91609 NF                 lés dans des immeubles de plu-     Twin ou Twin universel. Il suffira   une prise. Grâce aux schémas
du fabricant allemand SPAUN. Il             sieurs appartements où juste 1     pour ceci de régler le commuta-     imprimés sur le capot, il sera
s’agit d’un multi commutateur               ou 2 satellites sont souhaités     teur de « Mode LNB » situé sur le   très facile, même pur un pro-
conçu pour opérer avec deux                 par les habitants.                 dessus du SMS 91609 NF. Outre       fane, à effectuer correctement
LNB de type Quattro et peut                    Comme vous le voyez sur         les entrées satellite, ce multi     tous les branchements.
alimenter jusqu’à 16 récep-                 les photos, la finition de ces      commutateur peut aussi rece-           Pour tester les performances
teurs. Ses frères « ainés »                 commutateurs ne laisse abso-
(SMS 920009 NF et SMS 93609                 lument rien à désirer. Le SMS       Transponder     Freq.     Pol.     Transponder      Freq.      Pol.
NF) sont conçus pour alimenter              91609 NF a une apparence très
20 ou même 36 récepteurs ! De               professionnelle. Outre les 2 LNB
                                                                                    Tr-1        10719      V           Tr-7         10723       H
toute évidence, ces dispositifs             Quattro, vous pourriez aussi            Tr-2        11278      V           Tr-8         11219       H
                                                                                    Tr-3        11662      V           Tr-9         11642       H
                                                                                    Tr-4        11727      V          Tr-10         11681       H
                                                                                    Tr-5        12111      V          Tr-11         12092       H
                          10-11/2007                                                Tr-6        12713      V          Tr-12         12731       H
           SPAUN SMS 91609 NF                                                              Table. 1 Transpondeurs sur HOTBIRD que nous avons utilisés
    High-quality Professional Multiswitch                                                                                            pour nos tests.
        for 2 Satellites and 16 Users




Préparez-vous à connecter une multitude
de câbles : Chacune des 2 entrées satellite est
divisée dans les polarisations horizontale et verticale
Ainsi que dans les bandes haute et basse. Cette configuration
permet à chacun Des jusqu’à 16 récepteurs de sélectionner la
partie des signaux souhaitée. L’entrée marquée 0 sera utilisé pour
les signaux terrestres, elle est simplement réinjectée à toutes les
sorties.



44 TELE-satellite & Broadband — 10-1
                                   1/2007 — www.TELE-satellite.com
TELE-satellite World                               www.TELE-satellite.com/...
 Download this report in other languages from the Internet:
 Arabic          ‫ﺍﻟﻌﺮﺑﻴﺔ‬       www.TELE-satellite.com/TELE-satellite-0711/ara/spaun.pdf   la qualité du signal. Tout com-      avons mesuré d’autres sorties
 Indonesian      Indonesia     www.TELE-satellite.com/TELE-satellite-0711/bid/spaun.pdf   mutateur diminue la qualité          avec le même signal d’entrée.
 Bulgarian       Български     www.TELE-satellite.com/TELE-satellite-0711/bul/spaun.pdf
 German          Deutsch       www.TELE-satellite.com/TELE-satellite-0711/deu/spaun.pdf
                                                                                          du signal introduit - cela tient     Les résultats obtenus sont
 English         English       www.TELE-satellite.com/TELE-satellite-0711/eng/spaun.pdf   purement de la physique. Et          montrés dans la figure 3. I est
 Spanish         Español       www.TELE-satellite.com/TELE-satellite-0711/esp/spaun.pdf   comment se comporte donc le          désormais évident que toutes
 French          Français      www.TELE-satellite.com/TELE-satellite-0711/fra/spaun.pdf   SMS 91609 NF ? Vous pourrez le       les sorties sont pratiquement
 Greek           Ελληνικά      www.TELE-satellite.com/TELE-satellite-0711/hel/spaun.pdf
 Croatian        Hrvatski      www.TELE-satellite.com/TELE-satellite-0711/hrv/spaun.pdf   voir dans la figure 2.                identiques. Aucun des divers
 Italian         Italiano      www.TELE-satellite.com/TELE-satellite-0711/ita/spaun.pdf      Des figures 1 et 2, on peut        voisins qui utiliseront ce multi
 Hungarian       Magyar        www.TELE-satellite.com/TELE-satellite-0711/mag/spaun.pdf   déduire qu'il n'y a pas une          commutateur n'aura à se plain-
 Mandarin        中文            www.TELE-satellite.com/TELE-satellite-0711/man/spaun.pdf
 Dutch           Nederlands    www.TELE-satellite.com/TELE-satellite-0711/ned/spaun.pdf
                                                                                          grande différence entre les sor-     dre d'avoir un signal moins bon
 Polish          Polski        www.TELE-satellite.com/TELE-satellite-0711/pol/spaun.pdf   ties. Pour confirmer ceci, nous       que les autres.
 Russian         Русский       www.TELE-satellite.com/TELE-satellite-0711/rus/spaun.pdf
 Turkish         Türkçe        www.TELE-satellite.com/TELE-satellite-0711/tur/spaun.pdf




de ce commutateur, nous avons
sélectionné 12 transpondeurs
sur HOTBIRD (13° Est) comme
sources de nos signaux d’en-
trée. Leurs paramètres sont
indiqués dans la table 1. Bien
entendu, nous avions préala-
blement équipé notre antenne
d’un LNB Quattro (0,2 dB), pour                              Le côté de l’appareil qui reçoit les connexions des LNB. La fiche de droite est pour les signaux
voir si le commutateur multi-
                                                             terrestres.
ple sélectionne correctement
La sortie du LNB. La figure 1
montre le gain obtenu du SMS
91609 NF sur trois de ses sor-
ties (récepteurs 1, 3 et 5).
   Ce gain indique de combien
le signal est amplifié à la sortie
vers le récepteur en comparai-
son avec l’arrivée directe depuis
le LNB. Si ce gain est négatif, il
y aurait une atténuation dudit
signal. SPAUN spécifie ce para-
mètre en tant que : -2...+4 dB
typique. Comme on peut voir
dans le graphique, sur certaines
fréquences, nous avons même
obtenu une meilleure amplifi-
cation que celle indiquée par le
fabricant.
   Dans l’étape suivante, nous
avons contrôlé si et combien la
qualité du signal se détériore
lors du passage à travers le
multi commutateur. A cet effet,
nous avons mesuré le rapport
                                                   Le nouveau SMS 916009
d’erreurs de modulation MER
                                                    NF de SPAUN porte un
(Modulation Error Ration) qui
                                                    marquage très complet
est une valeur plus crédible et
plus stable pour les signaux                          de toutes les entrées.
dans la pratique que celle du                         L’installateur voit très
rapport C/N. Bien que le MER                         rapidement le schéma
                                                         des branchements.




Le SMS 91609 NF est un petit appa-
                                                                      Fig. 1. Le gain obtenu sur les divers signaux du test.                                   Fig. 2. MER d’entrée
reil, juste assez grand pour accom-
moder toutes les prises « F ». Ici, on
voit un des deux côtés où sont bran-
chés 8 récepteurs. La vis à droite sert
pour la mise à terre de l’appareil.

soit dérivé du nombre de bits
erronés plutôt que de la mesure
de la force de la porteuse et du
bruit de fond, les deux types de
mesures sont fortement en cor-
rélation. Plus le MER sera haut,
plus le C/N sera important et
par conséquent meilleure sera


46 TELE-satellite & Broadband — 10-1
                                   1/2007 — www.TELE-satellite.com
TECHNIC
                   Conclusions de l’expert                                               Manufacturer
                                                                                                                              DATA
                                                                                                                              SPAUN Electronic, Byk-Gulden-Str. 22

                  +                                                                                                           D-78224 Singen, Germany
                                                                                         Webpage                              www.spaun.de
                  Le SMS 91609 NF de SPAUN constitue une solu-
               tion professionnelle de bonne qualité destiné à un                        E-mail                               info@spaun.de
               groupe d’utilisateurs qui souhaitent tous capter                          Phone                                +49 (0) 7731-86730
               deux satellites et qui ne prévoient par d’élargir
                                                                                         Fax                                  +49 (0) 7731-64202
               leur système de réception dans un proche avenir.
               Ce multi commutateur est très simple à installer. Il      Peter Miller    Model                                SMS 91609 NF
                                                                        TELE-satellite
               produit un gain de sortie très satisfaisant et a très      Test Center    Function                             Multiswitch with embedded power supply
               peu de perte pour le signal terrestre. Ses 16 sorties           Poland
                                                                                         Inputs                               8 LNB + 1 terrestrial
               sont pratiquement identiques dans leurs perfor-
               mances.                                                                   Receiver outputs                     16

                  -                                                                      Cascade outputs                      none
                                                                                         Input frequency                      950~2200 MHz (Sat.) and 5~862 MHz (Terr.)
                  Si les satellites que l’on souhaite distribuer n’ont pas un signal
               très puissant, il vaudrait mieux utiliser une parabole plus grande        IF tap gain                          -2~+4 dB
               pour compenser la perte de signal inévitable avec un multi com-           Terrestrial tap loss                 10 ~11 dB
               mutateur.
                                                                                         Isolation between satellite inputs   > 30 dB
                                                                                         Remote power supply                  700 mA per LNB
                                                                                         Power supply                         100~240 V / 50~60 Hz 36 W max.
e et de sortie pour les divers signaux du test.
                                                                                         Operating temperature range          -20… + 50° C/dry indoor use




                                                                                                                                           Fig. 3. Puissance de sortie et
                                                                                                                                           MER pour le même signal sur
                                                                                                                                           plusieurs sorties




                                                                                                  www.TELE-satellite.com — 10-1
                                                                                                                              1/2007 — TELE-satellite & Broadband           47

Contenu connexe

Tendances

Analyseur d'antennes
Analyseur d'antennesAnalyseur d'antennes
Analyseur d'antennes
Lionel Repellin

Minitiouner Pro Récepteur DATV pour Es'Hail2
Minitiouner Pro Récepteur DATV pour Es'Hail2Minitiouner Pro Récepteur DATV pour Es'Hail2
Minitiouner Pro Récepteur DATV pour Es'Hail2
Passion Radio Amateur

Présentation Packet Radio et APRS par F4BHQ et F1IJP
Présentation Packet Radio et APRS par F4BHQ et F1IJPPrésentation Packet Radio et APRS par F4BHQ et F1IJP
Présentation Packet Radio et APRS par F4BHQ et F1IJP
Lionel Repellin

Centrales compactes fracarro
Centrales compactes   fracarroCentrales compactes   fracarro
Centrales compactes fracarroFracarro France

Le satellite radioamateur Es'hail sat 2 par F5AHO
Le satellite radioamateur Es'hail sat 2 par F5AHOLe satellite radioamateur Es'hail sat 2 par F5AHO
Le satellite radioamateur Es'hail sat 2 par F5AHO
Passion Radio Amateur


Tendances (20)

Kathrein
KathreinKathrein
Kathrein

Horizon
HorizonHorizon
Horizon

Vantage
VantageVantage
Vantage

Kathrein Hires
Kathrein HiresKathrein Hires
Kathrein Hires

Botech
BotechBotech
Botech

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom

Spaun
SpaunSpaun
Spaun

Opensat
OpensatOpensat
Opensat

Spaun
SpaunSpaun
Spaun

Analyseur d'antennes
Analyseur d'antennesAnalyseur d'antennes
Analyseur d'antennes

Goldeninterstar
GoldeninterstarGoldeninterstar
Goldeninterstar

Minitiouner Pro Récepteur DATV pour Es'Hail2
Minitiouner Pro Récepteur DATV pour Es'Hail2Minitiouner Pro Récepteur DATV pour Es'Hail2
Minitiouner Pro Récepteur DATV pour Es'Hail2

Topfield
TopfieldTopfield
Topfield

Présentation Packet Radio et APRS par F4BHQ et F1IJP
Présentation Packet Radio et APRS par F4BHQ et F1IJPPrésentation Packet Radio et APRS par F4BHQ et F1IJP
Présentation Packet Radio et APRS par F4BHQ et F1IJP

Centrales compactes fracarro
Centrales compactes   fracarroCentrales compactes   fracarro
Centrales compactes fracarro

Le satellite radioamateur Es'hail sat 2 par F5AHO
Le satellite radioamateur Es'hail sat 2 par F5AHOLe satellite radioamateur Es'hail sat 2 par F5AHO
Le satellite radioamateur Es'hail sat 2 par F5AHO

Jiuzhou
JiuzhouJiuzhou
Jiuzhou

Beginner
BeginnerBeginner
Beginner

Technotrend
TechnotrendTechnotrend
Technotrend

Metabox
MetaboxMetabox
Metabox


Similaire à Spaun

Rapport tp4 diabang ,pape moussa fall et maguette mbacké
Rapport tp4 diabang ,pape moussa fall et maguette mbackéRapport tp4 diabang ,pape moussa fall et maguette mbacké
Rapport tp4 diabang ,pape moussa fall et maguette mbacké
Cheikh Tidiane DIABANG

Rapport tp2 diabang ,pape moussa fall et maguette mbacké
Rapport tp2 diabang ,pape moussa fall et maguette mbackéRapport tp2 diabang ,pape moussa fall et maguette mbacké
Rapport tp2 diabang ,pape moussa fall et maguette mbacké
Cheikh Tidiane DIABANG


Similaire à Spaun (20)

Spaun
SpaunSpaun
Spaun

Technisat
TechnisatTechnisat
Technisat

Jiuzhou
JiuzhouJiuzhou
Jiuzhou

Opentech
OpentechOpentech
Opentech

Jiuzhou
JiuzhouJiuzhou
Jiuzhou

Rapport tp4 diabang ,pape moussa fall et maguette mbacké
Rapport tp4 diabang ,pape moussa fall et maguette mbackéRapport tp4 diabang ,pape moussa fall et maguette mbacké
Rapport tp4 diabang ,pape moussa fall et maguette mbacké

Optiscan
OptiscanOptiscan
Optiscan

Satcatcher
SatcatcherSatcatcher
Satcatcher

Beginner
BeginnerBeginner
Beginner

Nanoxx
NanoxxNanoxx
Nanoxx

Spaun
SpaunSpaun
Spaun

Nanoxx
NanoxxNanoxx
Nanoxx

Sonicview
SonicviewSonicview
Sonicview

Spaun
SpaunSpaun
Spaun

Promax
PromaxPromax
Promax

Rapport tp2 diabang ,pape moussa fall et maguette mbacké
Rapport tp2 diabang ,pape moussa fall et maguette mbackéRapport tp2 diabang ,pape moussa fall et maguette mbacké
Rapport tp2 diabang ,pape moussa fall et maguette mbacké

Jiuzhou
JiuzhouJiuzhou
Jiuzhou

Horizon
HorizonHorizon
Horizon

Nanoxx
NanoxxNanoxx
Nanoxx

Opensat
OpensatOpensat
Opensat


Plus de TELE-satellite fra

fra TELE-audiovision-1311
fra TELE-audiovision-1311fra TELE-audiovision-1311
fra TELE-audiovision-1311
TELE-satellite fra

Work microwave
Work microwaveWork microwave
Work microwave
TELE-satellite fra

Mfc
MfcMfc
Icecrypt
IcecryptIcecrypt
Feature satip4
Feature satip4Feature satip4
Feature satip4
TELE-satellite fra

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3
TELE-satellite fra

Elnet
ElnetElnet
Deviser2
Deviser2Deviser2
Bsd
BsdBsd
Amiko
AmikoAmiko
Abipbox
AbipboxAbipbox
Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom
TELE-satellite fra

fra TELE-audiovision-1309
fra TELE-audiovision-1309fra TELE-audiovision-1309
fra TELE-audiovision-1309
TELE-satellite fra

Speedcast
SpeedcastSpeedcast
Oreind
OreindOreind
Mktech
MktechMktech
Horizon
HorizonHorizon
Feature uhdtv
Feature uhdtvFeature uhdtv
Feature uhdtv
TELE-satellite fra

Feature satip3
Feature satip3Feature satip3
Feature satip3
TELE-satellite fra


Plus de TELE-satellite fra (20)

fra TELE-audiovision-1311
fra TELE-audiovision-1311fra TELE-audiovision-1311
fra TELE-audiovision-1311

Work microwave
Work microwaveWork microwave
Work microwave

Mfc
MfcMfc
Mfc

Icecrypt
IcecryptIcecrypt
Icecrypt

Feature satip4
Feature satip4Feature satip4
Feature satip4

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3

Elnet
ElnetElnet
Elnet

Editorial
EditorialEditorial
Editorial

Deviser2
Deviser2Deviser2
Deviser2

Bsd
BsdBsd
Bsd

Amiko
AmikoAmiko
Amiko

Abipbox
AbipboxAbipbox
Abipbox

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom

fra TELE-audiovision-1309
fra TELE-audiovision-1309fra TELE-audiovision-1309
fra TELE-audiovision-1309

Speedcast
SpeedcastSpeedcast
Speedcast

Oreind
OreindOreind
Oreind

Mktech
MktechMktech
Mktech

Horizon
HorizonHorizon
Horizon

Feature uhdtv
Feature uhdtvFeature uhdtv
Feature uhdtv

Feature satip3
Feature satip3Feature satip3
Feature satip3


Spaun

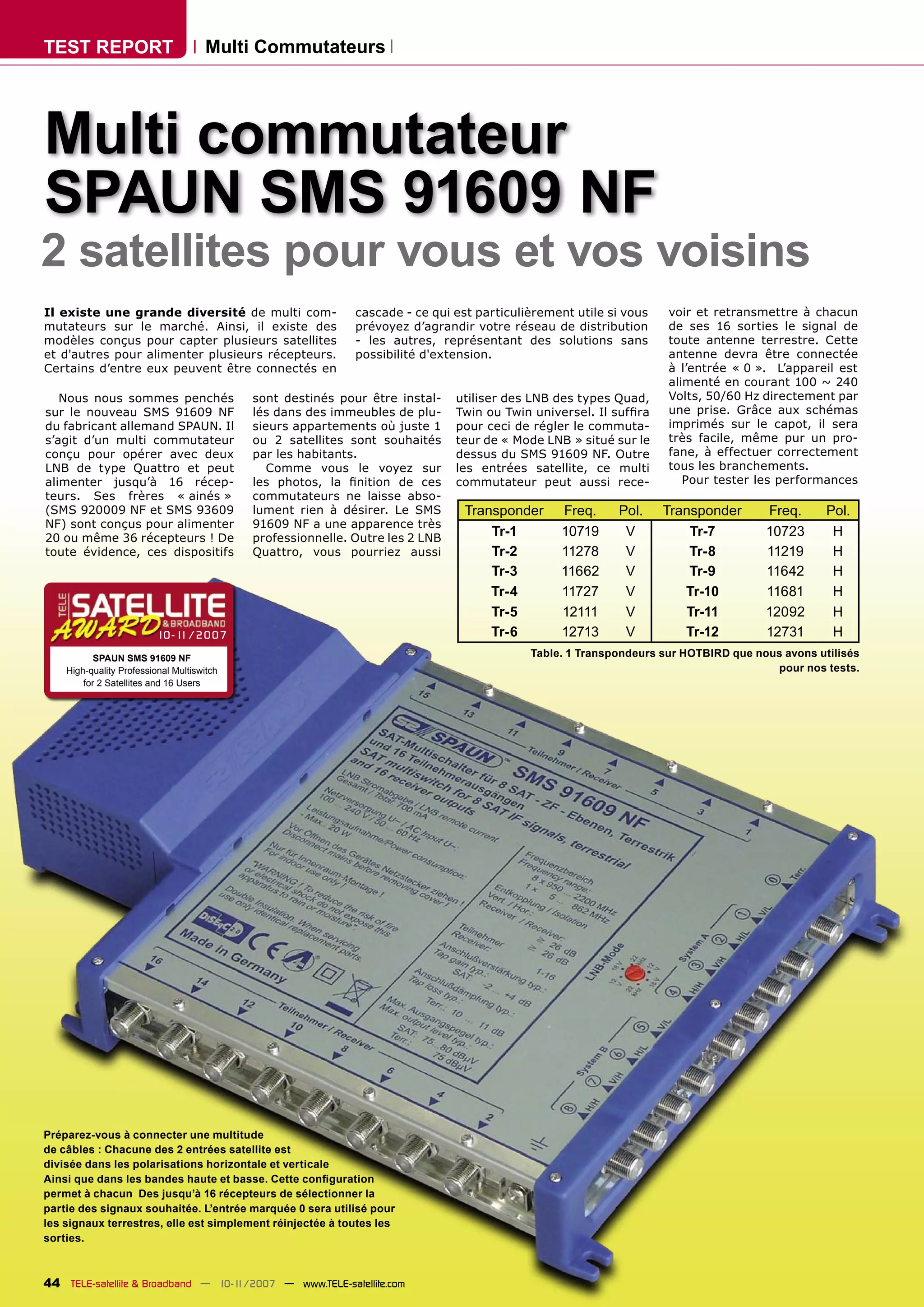

  • 1. TEST REPORT Multi Commutateurs Multi commutateur SPAUN SMS 91609 NF 2 satellites pour vous et vos voisins Il existe une grande diversité de multi com- cascade - ce qui est particulièrement utile si vous voir et retransmettre à chacun mutateurs sur le marché. Ainsi, il existe des prévoyez d’agrandir votre réseau de distribution de ses 16 sorties le signal de modèles conçus pour capter plusieurs satellites - les autres, représentant des solutions sans toute antenne terrestre. Cette et d'autres pour alimenter plusieurs récepteurs. possibilité d'extension. antenne devra être connectée Certains d’entre eux peuvent être connectés en à l’entrée « 0 ». L’appareil est alimenté en courant 100 ~ 240 Nous nous sommes penchés sont destinés pour être instal- utiliser des LNB des types Quad, Volts, 50/60 Hz directement par sur le nouveau SMS 91609 NF lés dans des immeubles de plu- Twin ou Twin universel. Il suffira une prise. Grâce aux schémas du fabricant allemand SPAUN. Il sieurs appartements où juste 1 pour ceci de régler le commuta- imprimés sur le capot, il sera s’agit d’un multi commutateur ou 2 satellites sont souhaités teur de « Mode LNB » situé sur le très facile, même pur un pro- conçu pour opérer avec deux par les habitants. dessus du SMS 91609 NF. Outre fane, à effectuer correctement LNB de type Quattro et peut Comme vous le voyez sur les entrées satellite, ce multi tous les branchements. alimenter jusqu’à 16 récep- les photos, la finition de ces commutateur peut aussi rece- Pour tester les performances teurs. Ses frères « ainés » commutateurs ne laisse abso- (SMS 920009 NF et SMS 93609 lument rien à désirer. Le SMS Transponder Freq. Pol. Transponder Freq. Pol. NF) sont conçus pour alimenter 91609 NF a une apparence très 20 ou même 36 récepteurs ! De professionnelle. Outre les 2 LNB Tr-1 10719 V Tr-7 10723 H toute évidence, ces dispositifs Quattro, vous pourriez aussi Tr-2 11278 V Tr-8 11219 H Tr-3 11662 V Tr-9 11642 H Tr-4 11727 V Tr-10 11681 H Tr-5 12111 V Tr-11 12092 H 10-11/2007 Tr-6 12713 V Tr-12 12731 H SPAUN SMS 91609 NF Table. 1 Transpondeurs sur HOTBIRD que nous avons utilisés High-quality Professional Multiswitch pour nos tests. for 2 Satellites and 16 Users Préparez-vous à connecter une multitude de câbles : Chacune des 2 entrées satellite est divisée dans les polarisations horizontale et verticale Ainsi que dans les bandes haute et basse. Cette configuration permet à chacun Des jusqu’à 16 récepteurs de sélectionner la partie des signaux souhaitée. L’entrée marquée 0 sera utilisé pour les signaux terrestres, elle est simplement réinjectée à toutes les sorties. 44 TELE-satellite & Broadband — 10-1 1/2007 — www.TELE-satellite.com

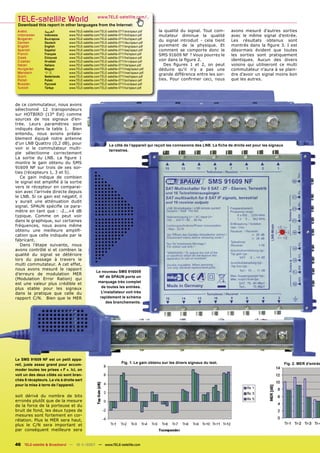

  • 2. TELE-satellite World www.TELE-satellite.com/... Download this report in other languages from the Internet: Arabic ‫ﺍﻟﻌﺮﺑﻴﺔ‬ www.TELE-satellite.com/TELE-satellite-0711/ara/spaun.pdf la qualité du signal. Tout com- avons mesuré d’autres sorties Indonesian Indonesia www.TELE-satellite.com/TELE-satellite-0711/bid/spaun.pdf mutateur diminue la qualité avec le même signal d’entrée. Bulgarian Български www.TELE-satellite.com/TELE-satellite-0711/bul/spaun.pdf German Deutsch www.TELE-satellite.com/TELE-satellite-0711/deu/spaun.pdf du signal introduit - cela tient Les résultats obtenus sont English English www.TELE-satellite.com/TELE-satellite-0711/eng/spaun.pdf purement de la physique. Et montrés dans la figure 3. I est Spanish Español www.TELE-satellite.com/TELE-satellite-0711/esp/spaun.pdf comment se comporte donc le désormais évident que toutes French Français www.TELE-satellite.com/TELE-satellite-0711/fra/spaun.pdf SMS 91609 NF ? Vous pourrez le les sorties sont pratiquement Greek Ελληνικά www.TELE-satellite.com/TELE-satellite-0711/hel/spaun.pdf Croatian Hrvatski www.TELE-satellite.com/TELE-satellite-0711/hrv/spaun.pdf voir dans la figure 2. identiques. Aucun des divers Italian Italiano www.TELE-satellite.com/TELE-satellite-0711/ita/spaun.pdf Des figures 1 et 2, on peut voisins qui utiliseront ce multi Hungarian Magyar www.TELE-satellite.com/TELE-satellite-0711/mag/spaun.pdf déduire qu'il n'y a pas une commutateur n'aura à se plain- Mandarin 中文 www.TELE-satellite.com/TELE-satellite-0711/man/spaun.pdf Dutch Nederlands www.TELE-satellite.com/TELE-satellite-0711/ned/spaun.pdf grande différence entre les sor- dre d'avoir un signal moins bon Polish Polski www.TELE-satellite.com/TELE-satellite-0711/pol/spaun.pdf ties. Pour confirmer ceci, nous que les autres. Russian Русский www.TELE-satellite.com/TELE-satellite-0711/rus/spaun.pdf Turkish Türkçe www.TELE-satellite.com/TELE-satellite-0711/tur/spaun.pdf de ce commutateur, nous avons sélectionné 12 transpondeurs sur HOTBIRD (13° Est) comme sources de nos signaux d’en- trée. Leurs paramètres sont indiqués dans la table 1. Bien entendu, nous avions préala- blement équipé notre antenne d’un LNB Quattro (0,2 dB), pour Le côté de l’appareil qui reçoit les connexions des LNB. La fiche de droite est pour les signaux voir si le commutateur multi- terrestres. ple sélectionne correctement La sortie du LNB. La figure 1 montre le gain obtenu du SMS 91609 NF sur trois de ses sor- ties (récepteurs 1, 3 et 5). Ce gain indique de combien le signal est amplifié à la sortie vers le récepteur en comparai- son avec l’arrivée directe depuis le LNB. Si ce gain est négatif, il y aurait une atténuation dudit signal. SPAUN spécifie ce para- mètre en tant que : -2...+4 dB typique. Comme on peut voir dans le graphique, sur certaines fréquences, nous avons même obtenu une meilleure amplifi- cation que celle indiquée par le fabricant. Dans l’étape suivante, nous avons contrôlé si et combien la qualité du signal se détériore lors du passage à travers le multi commutateur. A cet effet, nous avons mesuré le rapport Le nouveau SMS 916009 d’erreurs de modulation MER NF de SPAUN porte un (Modulation Error Ration) qui marquage très complet est une valeur plus crédible et plus stable pour les signaux de toutes les entrées. dans la pratique que celle du L’installateur voit très rapport C/N. Bien que le MER rapidement le schéma des branchements. Le SMS 91609 NF est un petit appa- Fig. 1. Le gain obtenu sur les divers signaux du test. Fig. 2. MER d’entrée reil, juste assez grand pour accom- moder toutes les prises « F ». Ici, on voit un des deux côtés où sont bran- chés 8 récepteurs. La vis à droite sert pour la mise à terre de l’appareil. soit dérivé du nombre de bits erronés plutôt que de la mesure de la force de la porteuse et du bruit de fond, les deux types de mesures sont fortement en cor- rélation. Plus le MER sera haut, plus le C/N sera important et par conséquent meilleure sera 46 TELE-satellite & Broadband — 10-1 1/2007 — www.TELE-satellite.com
  • 3. TECHNIC Conclusions de l’expert Manufacturer DATA SPAUN Electronic, Byk-Gulden-Str. 22 + D-78224 Singen, Germany Webpage www.spaun.de Le SMS 91609 NF de SPAUN constitue une solu- tion professionnelle de bonne qualité destiné à un E-mail info@spaun.de groupe d’utilisateurs qui souhaitent tous capter Phone +49 (0) 7731-86730 deux satellites et qui ne prévoient par d’élargir Fax +49 (0) 7731-64202 leur système de réception dans un proche avenir. Ce multi commutateur est très simple à installer. Il Peter Miller Model SMS 91609 NF TELE-satellite produit un gain de sortie très satisfaisant et a très Test Center Function Multiswitch with embedded power supply peu de perte pour le signal terrestre. Ses 16 sorties Poland Inputs 8 LNB + 1 terrestrial sont pratiquement identiques dans leurs perfor- mances. Receiver outputs 16 - Cascade outputs none Input frequency 950~2200 MHz (Sat.) and 5~862 MHz (Terr.) Si les satellites que l’on souhaite distribuer n’ont pas un signal très puissant, il vaudrait mieux utiliser une parabole plus grande IF tap gain -2~+4 dB pour compenser la perte de signal inévitable avec un multi com- Terrestrial tap loss 10 ~11 dB mutateur. Isolation between satellite inputs > 30 dB Remote power supply 700 mA per LNB Power supply 100~240 V / 50~60 Hz 36 W max. e et de sortie pour les divers signaux du test. Operating temperature range -20… + 50° C/dry indoor use Fig. 3. Puissance de sortie et MER pour le même signal sur plusieurs sorties www.TELE-satellite.com — 10-1 1/2007 — TELE-satellite & Broadband 47
