TEST REPORT                       Multi Commutateur




SPAUN SMS 9989 U’s
Un sandwich savoureux de
commutateurs d’antenne
La réception de plusieurs satellites implique soit une parabole moto-            teurs F. Les entrées et les sorties    encore brancher les unités SMS
risée soit un système d’antenne à sources multiples. Si vous préférez un         du SMS 9989U sont disposées sur        9210 F sur le ou les côtés gauche
délai de commutation très cour entre les divers satellites plutôt qu’un          ses côtés avant et arrière de façon    ou droite des multi commutateurs
nombre de satellites important, vous allez devoir choisir la seconde             à correspondre entre elles. Ce la      afin de combiner les mêmes sor-
option. Un avantage supplémentaire de ce dernier choix, est la possibi-          manière courante pour mettre en        ties récepteurs avec un relais SAT
lité de pouvoir distribuer les signaux à plusieurs satellites indépendants.      cascade les multi commutateurs.        (p. ex. le récepteur A relié au com-
En outre, si vous voulez utiliser plus d’un récepteur satellite, un simple       Mais les commutateurs SPAUN            mutateur du bas et du haut). Il est
commutateur DiSEqC ne fera pas l’affaire. Il vous faudra un commuta-             rendent possibles d’autres con-        ainsi possible d'installer jusqu’à 8
teur multiple. Peut-être le SMS 9989 U de SPAUN ? Qu'est ce qu’il y a de         nexions. Et ce fut la deuxième         relais SAT suivant le nombre de
si spécial avec ce modèle en particulier ? Et, quel est le rapport entre un      raison pour laquelle nous avons eu     récepteurs que vous souhaitez
sandwich et un commutateur multiple ?                                            recours aux instructions.              brancher.
   Lorsque nous avons déballé les           on utilise le même modèle pour                                                 Le SMS 9989 U inférieur pourra
multi commutateurs de SPAUN,                le multi commutateur principal          Nous voulions savoir quelle était   même être accroché à un mur
notre première bonne impres-                (connecté directement aux LNB)       la fonction des 4 petits appareils     avant de réaliser la connexion en
sion se fit par le soin apporté aux          que comme unités d’extension         qui étaient joints dans notre colis.   « sandwich ». Il demeure l’unité
détails. Non seulement la finition           (connectées aux sorties du multi     Ils étaient tous marqués comme         concernant les satellites A et B.
du matériel est parfaite, mais aussi        commutateur principal). Par con-     des relais SAT SMR 9210. Nous          L’unité supérieure sera ainsi utili-
les descriptifs en deux langues             séquent, il n’y a pas lieu de se     avons donc appris qu’ils pouvaient     sée pour deux autres satellites (C
(allemand / anglais) sur les boî-           procurer deux modèles différents     servir à réaliser une connexion        et D). Grâce aux relais SMS 9210
tiers sont si clairs qu'on comprend         lorsqu’il vous faut davantage de     « sandwich » avec deux SMS 9989        F SAT, le « sandwich » apparaît
immédiatement comment il faudra             sorties récepteur. Ceci simplifie     U. Pour réaliser ceci, il suffit de     désormais à chaque récepteur
brancher les câbles à ce multi              bien les choses, n’est-ce pas ?      mettre un appareils par-dessus         connecté comme un multi commu-
commutateur à cascade SMS 9989              Normalement, on branche le SMS       l’autre, exercer une pression jus-     tateur non seulement pour deux,
U. Le fabricant s’est même donné            9989 U à deux LNB du type quatro     qu’à entendre un clic et le cadre en   mais pour quatre satellites !
la peine d'indiquer les connecteurs         pour distribuer le signal vers 8     plastique accouple les deux unités.       De cette manière il est possible
à travers lesquels le commutateur           récepteurs. Lorsque vous y con-      Le sandwich n’est cependant pas        avec ces multi commutateurs de
alimente les LNB de type Quatro et          nectez une seconde ainsi qu'une      encore complet. Pour ceci, il faut     SPAUN d’augmenter non seule-
la valeur du courant que le récep-          troisième unité, vous augmentez                                             ment le nombre de récepteurs ali-
teur doit fournir pour alimenter les        le nombre de sorties récepteurs à                                           mentés mais aussi le nombre de
circuits internes du commutateur            16 voire à 24. Le fabricant garan-                                          LNB quatro connectés. Rien n’em-
(voir les photos).                          tit un fonctionnement impeccable                                            pêche de réaliser les deux exten-
                                            jusqu'à 24 sorties récepteur.                                               sions : Cascade + sandwich. La
  Toutefois, nous avons décidé                 Si pour ceci vous utilisez les                                           configuration maximale possible
de vérifier les instructions d’utili-        connecteurs     enfichables    mâle                                          consiste en 6 multi commutateurs
sation excellentes pour deux rai-           – mâle, vous pourrez même vous                                              SMS 9989U (trois sandwiches
sons : Premièrement pour nous               passer de confectionner des câbles                                          connectés en cascade desservant
assurer que avec le SMS 9989 U,             coaxiaux montés sur des connec-                                             4 LNB et 24 récepteurs).




Pour régler les niveaux des
signaux, on peut enficher un atténuateur
aux entrées LNB (en haut de l’image).
Un atténuateur de sortie est intégré à chaque sortie récepteur.
Une alimentation supplémentaire n’est pas nécessaire, mais peut être ajoutée.



     TELE-satellite International — www.TELE-satellite.com

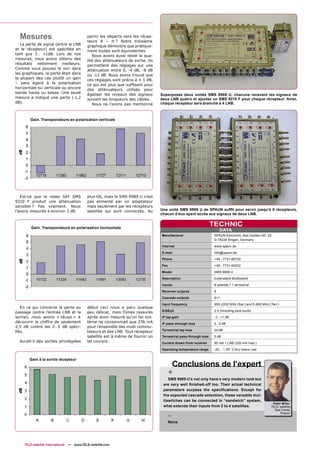

Mesures                                  parmi les départs vers les récep-
                                           teurs A – H ? Notre troisième
   La perte de signal (entre le LNB        graphique démontre que pratique-
et le récepteur) est spécifiée en           ment toutes sont équivalentes.
tant que 3… +1dB. Lors de nos                 Nous avons aussi testé la qua-
mesures, nous avons obtenu des             lité des atténuateurs de sortie. Ils
résultats nettement meilleurs.             permettent des réglages sur une
Comme vous pouvez le voir dans             atténuation entre 0, -4 dB, -8 dB
les graphiques, la perte était dans        ou -12 dB. Nous avons trouvé que
la plupart des cas plutôt un gain          ces réglages sont précis à ± 1 dB,
– sans égard à la polarisation             ce qui est plus que suffisant pour
horizontale ou verticale ou encore         des atténuateurs utilisés pour
bande haute ou basse. Une seule            égaliser les niveaux des signaux       Superposez deux unités SMS 9989 U, chacune recevant les signaux de
mesure a indiqué une perte (-1,2           suivant les longueurs des câbles.      deux LNB quatro et ajoutez un SMS 9210 F pour chaque récepteur. Ainsi,
dB).                                          Nous ne l’avons pas mentionné       chaque récepteur sera branché à 4 LNB.



        Gain. Transpondeurs en polarization verticale




   Est-ce que le relais SAT SMS            plus tôt, mais le SMS 9989 U n’est
9210 F produit une atténuation             pas alimenté par un adaptateur
sensible ? Pas vraiment. Nous              mais seulement par les récepteurs
l’avons mesurée à environ 3 dB.            satellite qui sont connectés. Au       Une unité SMS 9989 U de SPAUN suffit pour servir jusqu’à 8 récepteurs,
                                                                                  chacun d’eux ayant accès aux signaux de deux LNB.


        Gain. Transpondeurs en polarisation horizontale
                                                                                                                  TECHNIC
                                                                                                                       DATA
                                                                                  Manufacturer                     SPAUN Electronic, Byk-Gulden-Str. 22
                                                                                                                   D-78224 Singen, Germany
                                                                                  Internet                         www.spaun.de
                                                                                  E-mail                           info@spaun.de
                                                                                  Phone                            +49 - 7731-86730
                                                                                  Fax                              +49 - 7731-64202
                                                                                  Model                            SMS 9989 U
                                                                                  Description                      Extendable Multiswitch
                                                                                  Inputs                           8 satellite + 1 terrestrial
                                                                                  Receiver outputs                 8
                                                                                  Cascade outputs                  8+1
                                                                                  Input frequency                  950-2200 MHz (Sat.) and 5-862 MHz (Terr.)
  En ce qui concerne la perte au           début ceci nous a paru quelque
                                                                                  DiSEqC                           2.0 (including tone burst)
passage (entre l’entrée LNB et la          peu délicat, mais fûmes rassurés
sortie), nous avons « réussi » à           après avoir mesuré qu'un tel sys-      IF tap gain                      -3…+1 dB
découvrir le chiffre de seulement          tème ne consommait que 276 mA          IF pass-through loss             2...5 dB
2,5 dB contre les 2…5 dB spéci-            pour l’ensemble des multi commu-
                                                                                  Terrestrial tap loss             24 dB
fiés.                                       tateurs et des LNB. Tout récepteur
                                           satellite est à même de fournir un     Terrestrial pass-through loss    5 dB
  Aurait-il des sorties privilégiées       tel courant.                           Current drawn from receiver      95 mA + LNB (320 mA max.)
                                                                                  Operating temperature range      -20… + 50° C/dry indoor use


       Gain à la sortie récepteur
                                                                                         Conclusions de l’expert
                                                                                        +
                                                                                      SMS 9989 U’s not only have a very modern look but
                                                                                   are very well finished-off too. Their actual technical
                                                                                   parameters surpass the specifications. Except for
                                                                                   the expected cascade extension, these versatile mul-
                                                                                   tiswitches can be connected in “sandwich” system,
                                                                                                                                                       Peter Miller
                                                                                   what extends their inputs from 2 to 4 satellites.                  TELE-satellite
                                                                                                                                                        Test Center

                                                                                        -                                                                   Poland
