Le document présente le capteur de débit efector mid, capable de mesurer des liquides jusqu'à 600 l/min avec une utilisation intuitive via trois boutons-poussoirs. Il intègre l'électronique et l'affichage dans un boîtier compact, et suit les recommandations pour les matières plastiques dans l'eau potable. Le capteur offre des fonctionnalités avancées telles que la détection de tuyaux vides et la surveillance de la température et du volume total.

1. Innovation en technologie
de mesure de débit.
www.ifm.com/chf/mid
Capteursdedébit

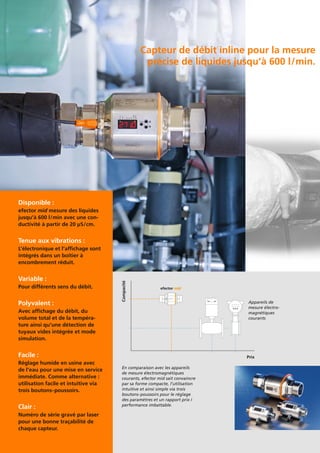

2. Disponible :
efector mid mesure des liquides
jusqu’à 600 l/min avec une con-
ductivité à partir de 20 μS/cm.
Tenue aux vibrations :
L’électronique et l’affichage sont
intégrés dans un boîtier à
encombrement réduit.
Variable :
Pour différents sens du débit.
Polyvalent :
Avec affichage du débit, du
volume total et de la tempéra-
ture ainsi qu’une détection de
tuyaux vides intégrée et mode
simulation.
Facile :
Réglage humide en usine avec
de l’eau pour une mise en service
immédiate. Comme alternative :
utilisation facile et intuitive via
trois boutons-poussoirs.
Clair :
Numéro de série gravé par laser
pour une bonne traçabilité de
chaque capteur.
Capteur de débit inline pour la mesure
précise de liquides jusqu’à 600 l/min.
En comparaison avec les appareils
de mesure électromagnétiques
courants, efector mid sait convaincre
par sa forme compacte, l’utilisation
intuitive et ainsi simple via trois
boutons-poussoirs pour le réglage
des paramètres et un rapport prix /
performance imbattable.
Prix
Compacité
Appareils de
mesure électro-
magnétiques
courants

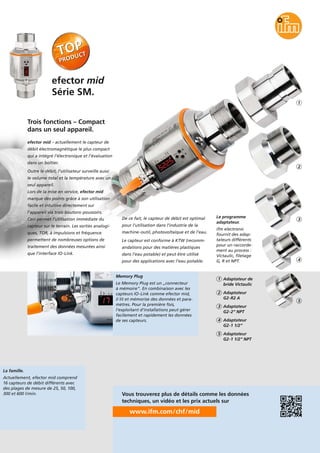

3. La famille.
Actuellement, efector mid comprend
16 capteurs de débit différents avec
des plages de mesure de 25, 50, 100,
300 et 600 l/min.
Le programme
adaptateur.
ifm electronic
fournit des adap-
tateurs différents
pour un raccorde-
ment au process :
Victaulic, filetage
G, R et NPT.
efector mid
Série SM.
Memory Plug
Le Memory Plug est un „connecteur
à mémoire“. En combinaison avec les
capteurs IO-Link comme efector mid,
il lit et mémorise des données et para-
mètres. Pour la première fois,
l’exploitant d’installations peut gérer
facilement et rapidement les données
de ses capteurs.
efector mid – actuellement le capteur de
débit électromagnétique le plus compact
qui a intégré l’électronique et l’évaluation
dans un boîtier.
Outre le débit, l’utilisateur surveille aussi
le volume total et la température avec un
seul appareil.
Lors de la mise en service, efector mid
marque des points grâce à son utilisation
facile et intuitive directement sur
l’appareil via trois boutons-poussoirs.
Ceci permet l’utilisation immédiate du
capteur sur le terrain. Les sorties analogi-
ques, TOR, à impulsions et fréquence
permettent de nombreuses options de
traitement des données mesurées ainsi
que l’interface IO-Link.
Trois fonctions – Compact
dans un seul appareil.
De ce fait, le capteur de débit est optimal
pour l’utilisation dans l’industrie de la
machine-outil, photovoltaïque et de l’eau.
Le capteur est conforme à KTW (recomm-
andations pour des matières plastiques
dans l’eau potable) et peut être utilisé
pour des applications avec l’eau potable.
Adaptateur de
bride Victaulic
1
Adaptateur
G2-R2 A
2
Adaptateur
G2-2“ NPT
3
Adaptateur
G2-1 1/2“
4
Adaptateur
G2-1 1/2“ NPT
5
www.ifm.com/chf/mid
Vous trouverez plus de détails comme les données
techniques, un vidéo et les prix actuels sur
2
3
4
5
1

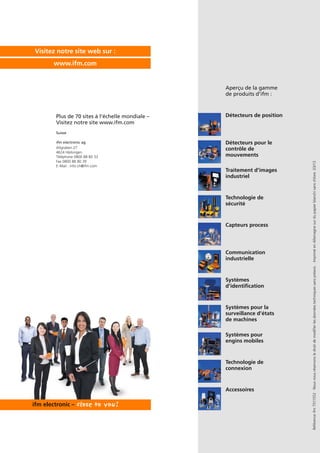

4. Référenceifm7511552·Nousnousréservonsledroitdemodifierlesdonnéestechniquessanspréavis.·ImpriméenAllemagnesurdupapierblanchisanschlore.03/13
