Le document présente un logiciel de test et d'analyse de rapports pour la gestion des essais de perméabilité à l'air, incluant plusieurs modules pour le contrôle et l'édition de rapports conformes aux normes GA P50-784. Il détaille les fonctionnalités liées à la configuration du matériel, l'exécution des tests et la génération de rapports structurés, en intégrant des options pour l'importation de données et le calcul des résultats en temps réel. Le logiciel permet également la personnalisation des rapports et gère une base de données pour faciliter l'accès aux informations des clients.

1. Logiciel de test, analyse et édition de rapports conformes

2. Présentation des fonctionnalités

3. Module CONTROL

4. Module CONTROL

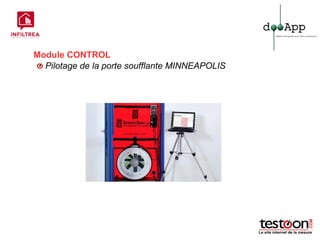

Pilotage de la porte soufflante MINNEAPOLIS

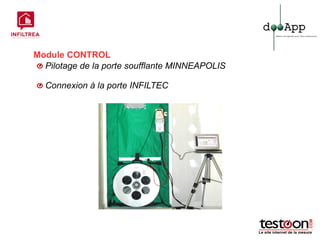

5. Module CONTROL
Pilotage de la porte soufflante MINNEAPOLIS
Connexion à la porte INFILTEC

6. Module CONTROL
Pilotage de la porte soufflante MINNEAPOLIS
Connexion à la porte INFILTEC
Affichage du Q4 Pa-surf en temps réel

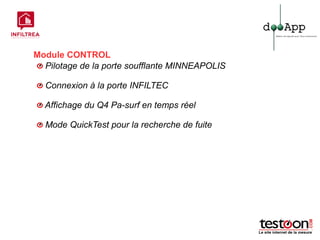

7. Module CONTROL
Pilotage de la porte soufflante MINNEAPOLIS
Connexion à la porte INFILTEC
Affichage du Q4 Pa-surf en temps réel
Mode QuickTest pour la recherche de fuite

8. Module OPTIMA

9. Module OPTIMA
Import des fichiers FanTestic (Retrotec) et Tectite (Minneapolis)

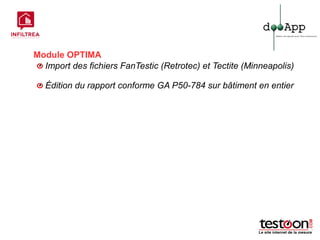

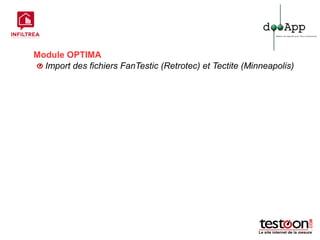

10. Module OPTIMA
Import des fichiers FanTestic (Retrotec) et Tectite (Minneapolis)
Édition du rapport conforme GA P50-784 sur bâtiment en entier

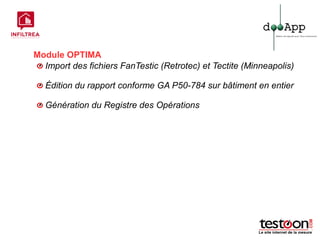

11. Module OPTIMA
Import des fichiers FanTestic (Retrotec) et Tectite (Minneapolis)
Édition du rapport conforme GA P50-784 sur bâtiment en entier
Génération du Registre des Opérations

12. Module PRO

13. Module PRO
Gestion de l'habitat collectif

14. Module PRO
Gestion de l'habitat collectif
Personnalisation du modèle de rapport

15. Présentation de l'utilisation

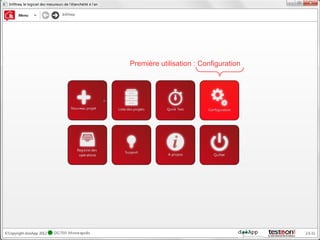

17. Première utilisation : Configuration

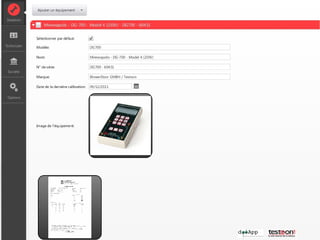

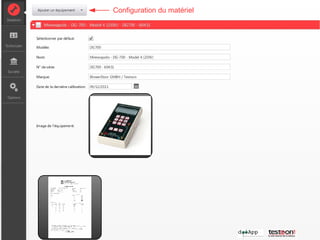

19. Configuration du matériel

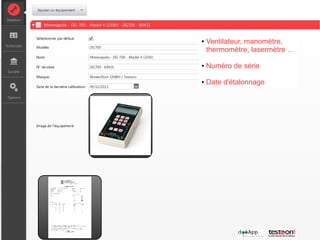

20. ● Ventilateur, manomètre,
thermomètre, lasermètre …
● Numéro de série
● Date d'étalonnage

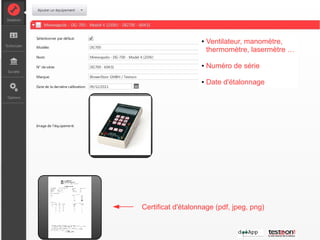

21. ● Ventilateur, manomètre,
thermomètre, lasermètre …
● Numéro de série
● Date d'étalonnage
Certificat d'étalonnage (pdf, jpeg, png)

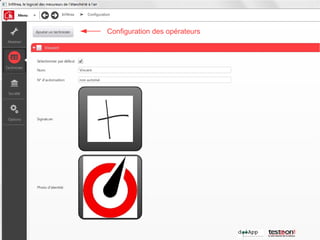

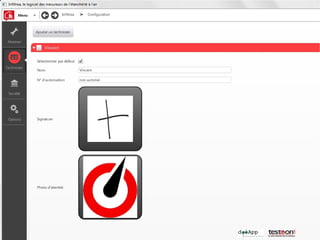

23. Configuration des opérateurs

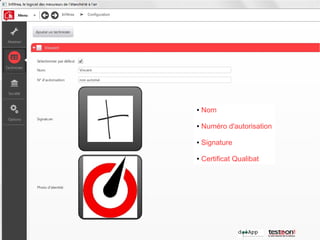

24. ● Nom
● Numéro d'autorisation
● Signature
● Certificat Qualibat

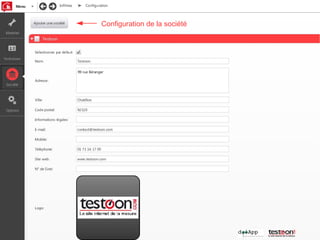

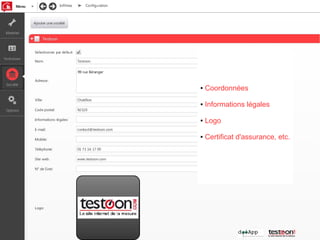

26. Configuration de la société

27. ● Coordonnées
● Informations légales
● Logo
● Certificat d'assurance, etc.

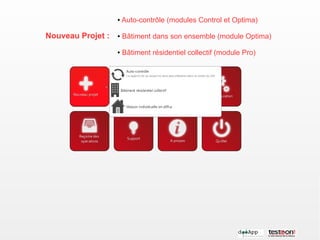

29. ● Auto-contrôle (modules Control et Optima)
Nouveau Projet : ● Bâtiment dans son ensemble (module Optima)
● Bâtiment résidentiel collectif (module Pro)

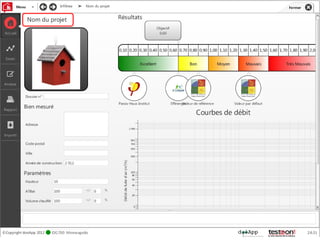

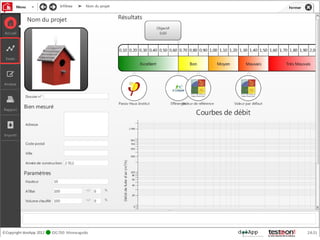

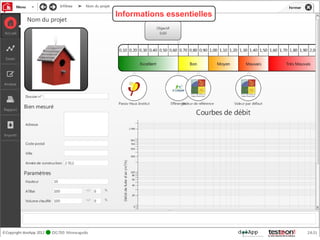

30. Informations essentielles

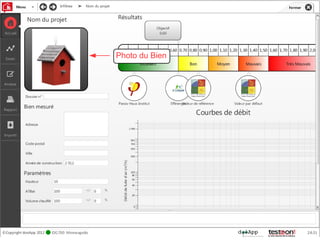

32. Photo du Bien

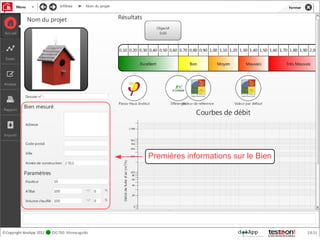

33. Premières informations sur le Bien

35. nouvel essai
(module CONTROL)

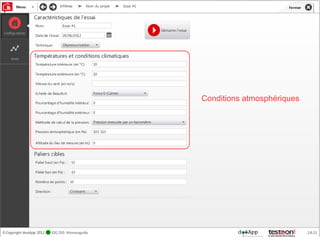

37. Conditions atmosphériques

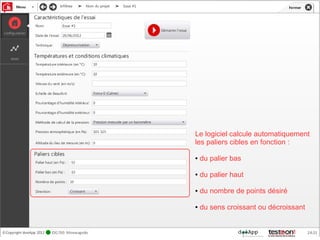

38. Le logiciel calcule automatiquement
les paliers cibles en fonction :
● du palier bas
● du palier haut
● du nombre de points désiré
● du sens croissant ou décroissant

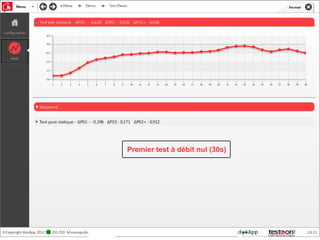

40. Premier test à débit nul (30s)

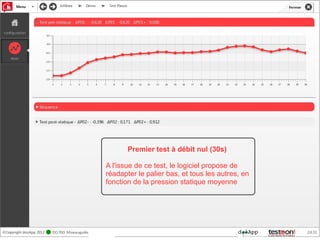

41. Premier test à débit nul (30s)
A l'issue de ce test, le logiciel propose de
réadapter le palier bas, et tous les autres, en
fonction de la pression statique moyenne

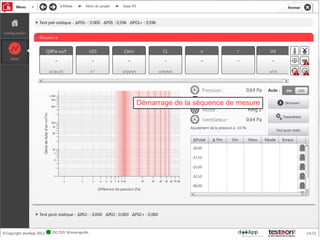

42. Démarrage de la séquence de mesure

43. Démarrage de la séquence de mesure

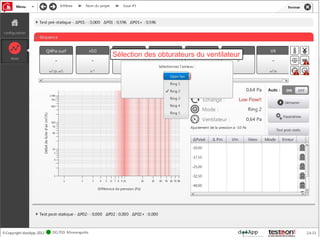

44. Sélection des obturateurs du ventilateur

45. En mode automatique (Minneapolis) le logiciel pilote la porte
pour réaliser l'ensemble de la séquence

46. Le logiciel calcule et affiche en temps réel les résultats
(Q4Pa-surf, n50 …) avec leurs incertitudes

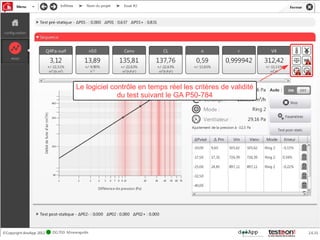

47. Le logiciel contrôle en temps réel les critères de validité
du test suivant le GA P50-784

48. Il est possible d'alterner entre mode automatique et
mode manuel en cours de test

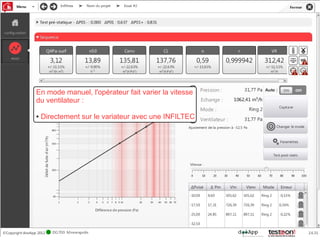

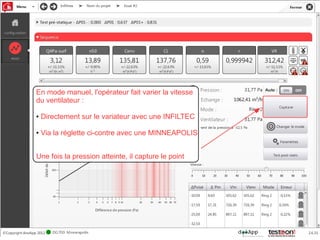

50. En mode manuel, l'opérateur fait varier la vitesse
du ventilateur :
● Directement sur le variateur avec une INFILTEC

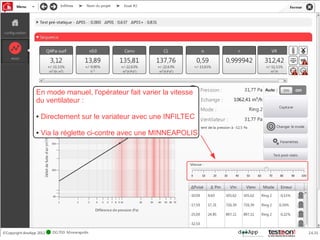

51. En mode manuel, l'opérateur fait varier la vitesse
du ventilateur :
● Directement sur le variateur avec une INFILTEC
● Via la réglette ci-contre avec une MINNEAPOLIS

52. En mode manuel, l'opérateur fait varier la vitesse
du ventilateur :
● Directement sur le variateur avec une INFILTEC
● Via la réglette ci-contre avec une MINNEAPOLIS
Une fois la pression atteinte, il capture le point

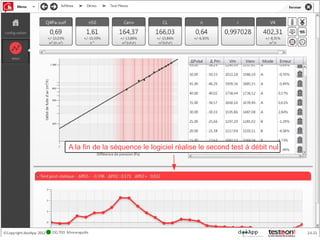

53. A la fin de la séquence le logiciel réalise le second test à débit nul

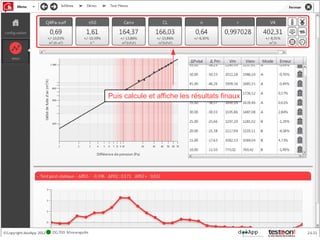

54. Puis calcule et affiche les résultats finaux

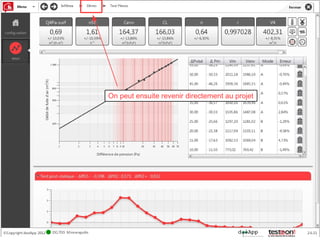

55. On peut ensuite revenir directement au projet

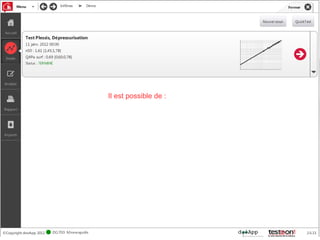

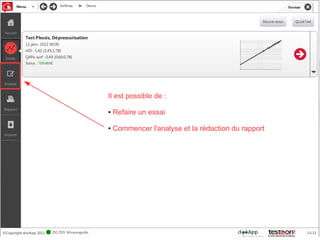

56. Il est possible de :

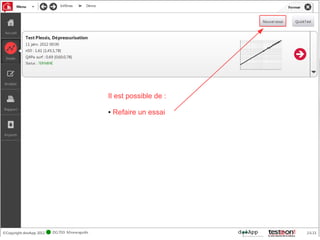

57. Il est possible de :
● Refaire un essai

58. Il est possible de :
● Refaire un essai
● Commencer l'analyse et la rédaction du rapport

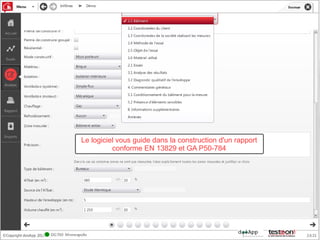

60. Le logiciel vous guide dans la construction d'un rapport
conforme EN 13829 et GA P50-784

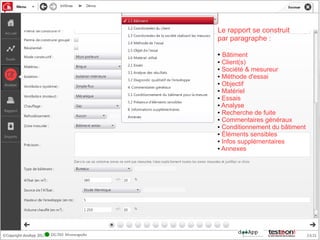

61. Le rapport se construit
par paragraphe :
● Bâtiment
● Client(s)
● Société & mesureur
● Méthode d'essai
● Objectif
● Matériel
● Essais
● Analyse
● Recherche de fuite
● Commentaires généraux
● Conditionnement du bâtiment
● Éléments sensibles
● Infos supplémentaires
● Annexes

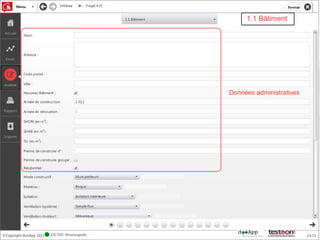

62. 1.1 Bâtiment
Données administratives

63. 1.1 Bâtiment
Données techniques

64. 1.1 Bâtiment
Détails zone mesurée

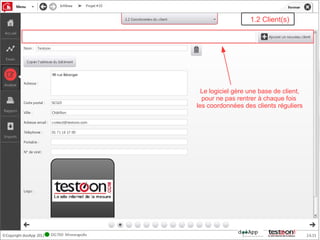

65. 1.2 Client(s)
Le logiciel gère une base de client,
pour ne pas rentrer à chaque fois
les coordonnées des clients réguliers

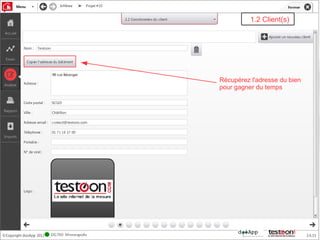

66. 1.2 Client(s)
Récupérez l'adresse du bien
pour gagner du temps

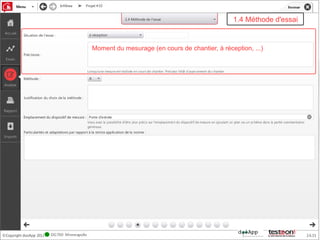

67. 1.4 Méthode d'essai
Moment du mesurage (en cours de chantier, à réception, ...)

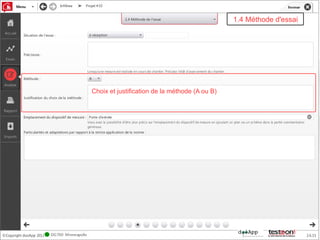

68. 1.4 Méthode d'essai
Choix et justification de la méthode (A ou B)

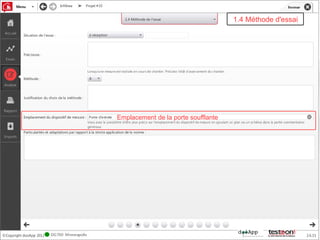

69. 1.4 Méthode d'essai
Emplacement de la porte soufflante

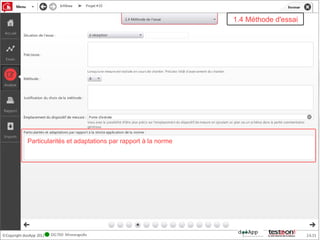

70. 1.4 Méthode d'essai
Particularités et adaptations par rapport à la norme

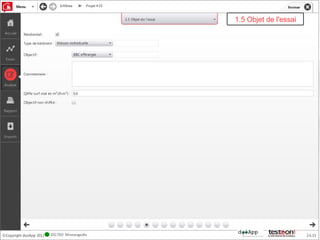

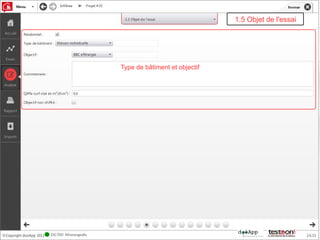

71. 1.5 Objet de l'essai

72. 1.5 Objet de l'essai
Type de bâtiment et objectif

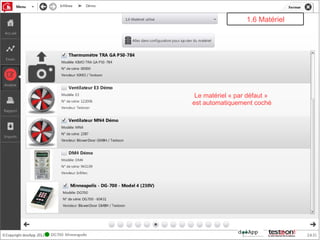

73. 1.6 Matériel
Le matériel « par défaut »
est automatiquement coché

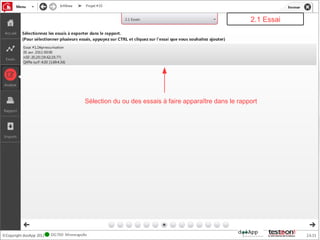

74. 2.1 Essai
Sélection du ou des essais à faire apparaître dans le rapport

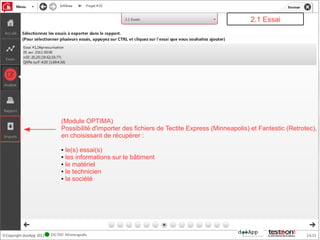

75. 2.1 Essai
(Module OPTIMA)
Possibilité d'importer des fichiers de Tectite Express (Minneapolis) et Fantestic (Retrotec),
en choisissant de récupérer :
● le(s) essai(s)
● les informations sur le bâtiment
● le matériel
● le technicien
● la société

76. 3.1 Résultats

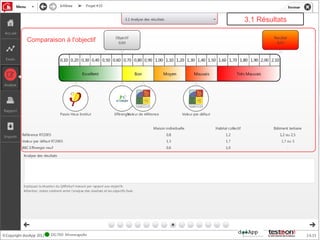

77. 3.1 Résultats
Comparaison à l'objectif

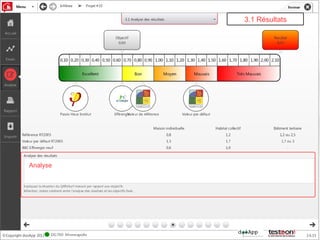

78. 3.1 Résultats
Analyse

79. 3.2 Fuites

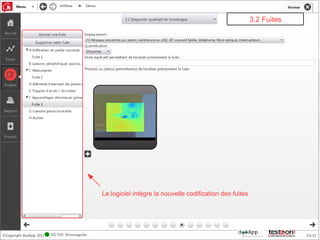

80. 3.2 Fuites
Le logiciel intègre la nouvelle codification des fuites

81. 3.2 Fuites
Quantification et localisation de la fuite

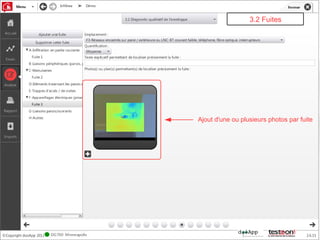

82. 3.2 Fuites
Ajout d'une ou plusieurs photos par fuite

83. 4 Commentaires
généraux

84. 4 Commentaires
généraux
Justifications :
● de l'AtBat

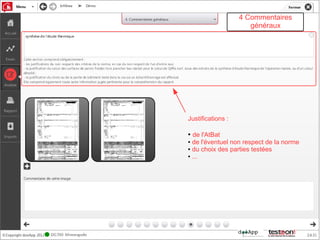

● de l'éventuel non respect de la norme
● du choix des parties testées
● ...

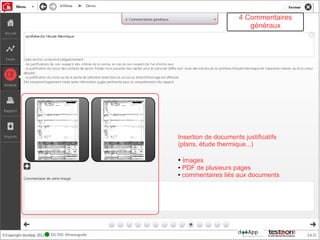

85. 4 Commentaires
généraux
Insertion de documents justificatifs
(plans, étude thermique...)
● images
● PDF de plusieurs pages
● commentaires liés aux documents

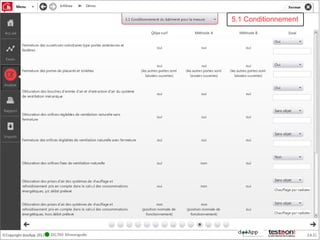

86. 5.1 Conditionnement

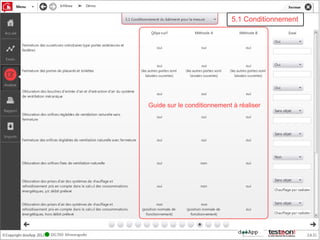

87. 5.1 Conditionnement
Guide sur le conditionnement à réaliser

88. 5.1 Conditionnement
Description du conditionnement réalisé

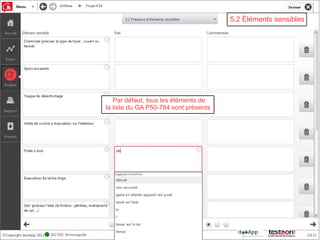

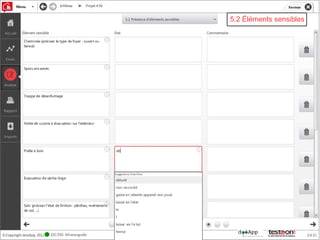

89. 5.2 Éléments sensibles

90. 5.2 Éléments sensibles
Par défaut, tous les éléments de
la liste du GA P50-784 sont présents

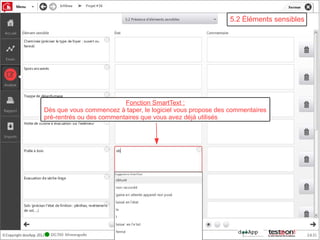

91. 5.2 Éléments sensibles
Fonction SmartText :
Dès que vous commencez à taper, le logiciel vous propose des commentaires
pré-rentrés ou des commentaires que vous avez déjà utilisés

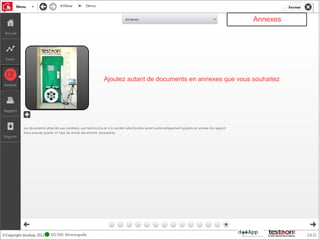

92. Annexes
Ajoutez autant de documents en annexes que vous souhaitez

93. Annexes
Vous pouvez passer à la publication du rapport

94. Rapports standards
(Module OPTIMA)

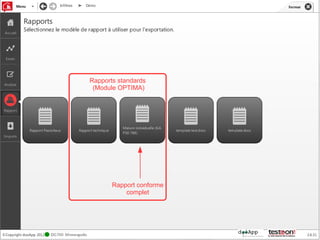

95. Rapports standards
(Module OPTIMA)
Rapport conforme
complet

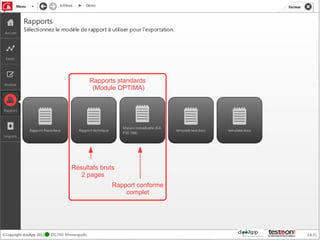

96. Rapports standards
(Module OPTIMA)
Résultats bruts
2 pages
Rapport conforme
complet

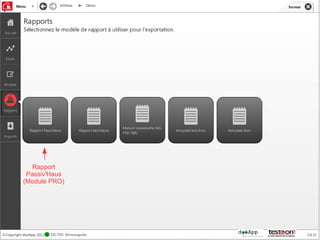

97. Rapport
Passiv'Haus
(Module PRO)

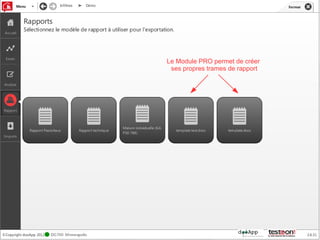

98. Le Module PRO permet de créer
ses propres trames de rapport

100. Le rapport est enregistré au format .docx (Word 2007 ou 2010 et OpenOffice)

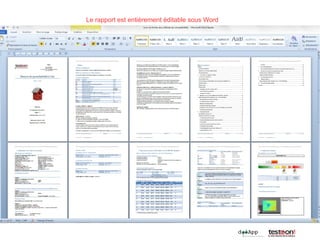

101. Le rapport est entièrement éditable sous Word

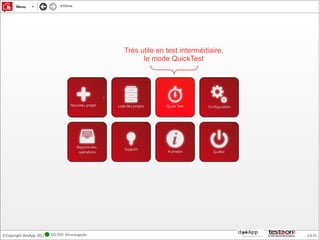

102. Très utile en test intermédiaire,
le mode QuickTest

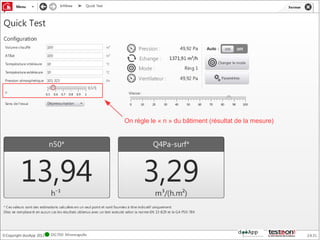

103. On règle le « n » du bâtiment (résultat de la mesure)

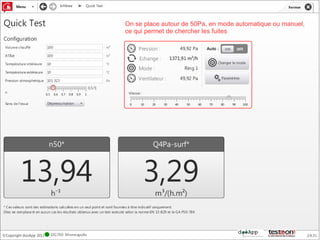

104. On se place autour de 50Pa, en mode automatique ou manuel,
ce qui permet de chercher les fuites

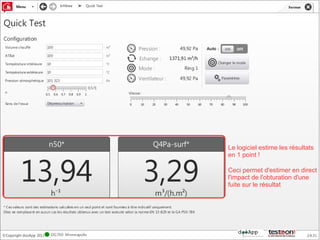

105. Le logiciel estime les résultats
en 1 point !
Ceci permet d'estimer en direct
l'impact de l'obturation d'une
fuite sur le résultat

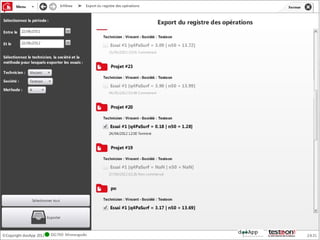

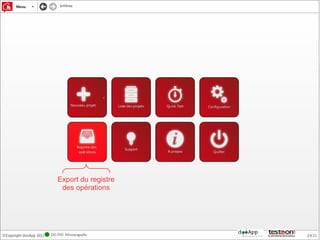

106. Export du registre
des opérations

108. Tri des projets par
● dates
● technicien
● société
● méthode A ou B

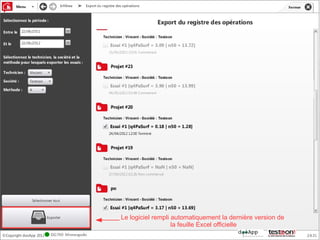

109. Le logiciel rempli automatiquement la dernière version de
la feuille Excel officielle
