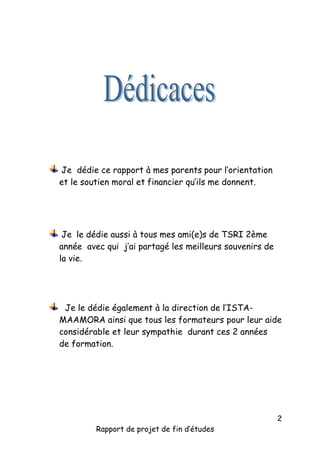

Je dédie ce rapport à mes parents pour l’orientation
et le soutien moral et financier qu’ils me donnent.

Je le dédie aussi à tous mes ami(e)s de TSRI 2ème
année avec qui j’ai partagé les meilleurs souvenirs de
la vie.

Je le dédie également à la direction de l’ISTAMAAMORA ainsi que tous les formateurs pour leur aide
considérable et leur sympathie durant ces 2 années
de formation.


2

Je tiens à exprimer également mes
profonds sentiments à Monsieur et
Madame Bouiber, à la direction
de
l'établissement et à mes formateurs
Monsieur
BENMOUH MUSTAPHA,
Mademoiselle
Meryem
Bouhram
et
Monsieur Mourad Belhajjam qui ont
déployé des efforts considérables pour
m’aider, m’orienter et me donner des
idées fructueuses pour réaliser mon
projet de fin d’études dans de bonnes
conditions et à concrétiser ce rapport de
projet de fin d’études.


3

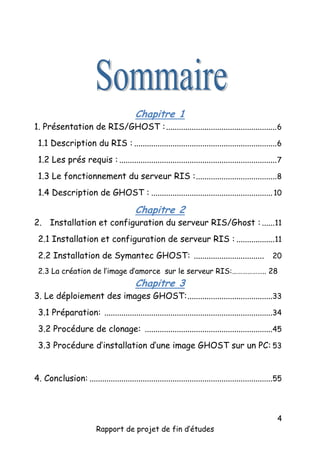

Chapitre 1

1. Présentation de RIS/GHOST : .................................................... 6
1.1 Description du RIS : ................................................................... 6
1.2 Les prés requis : .......................................................................... 7
1.3 Le fonctionnement du serveur RIS : ...................................... 8
1.4 Description de GHOST : ......................................................... 10

Chapitre 2

2. Installation et configuration du serveur RIS/Ghost : ......11
2.1 Installation et configuration de serveur RIS : .................. 11
2.2 Installation de Symantec GHOST: ................................. 20
2.3 La création de l’image d’amorce sur le serveur RIS:……………….. 28

Chapitre 3

3. Le déploiement des images GHOST: ........................................33

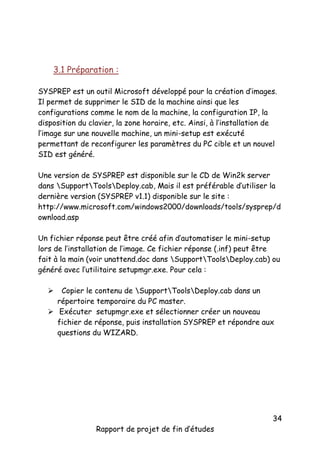

3.1 Préparation: ...............................................................................34
3.2 Procédure de clonage: ............................................................45

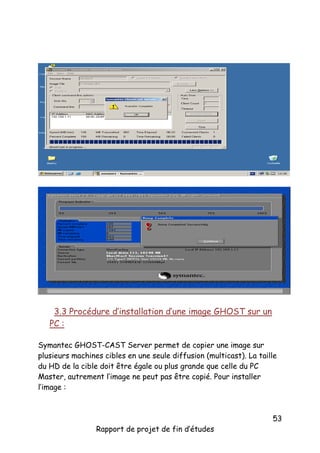

3.3 Procédure d’installation d’une image GHOST sur un PC: 53

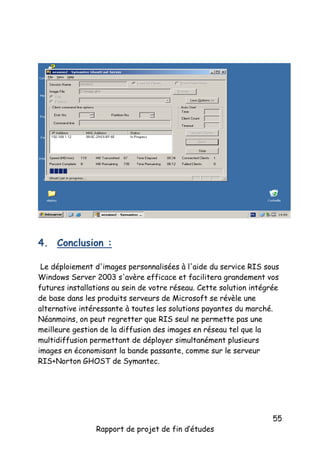

4. Conclusion: ......................................................................................55


4

La taille de plus en plus importante des parcs
informatiques oblige les administrateurs systèmes à
avoir recourt au déploiement automatisé de systèmes
d'exploitations.
De nombreux éditeurs de logiciels proposent des
solutions répondant à cette problématique. Microsoft
n'est pas en reste et propose un service du même
type directement intégré à sa gamme Windows
Server 2003: le service RIS.
Nous allons voir dans ce rapport comment procéder à
la création et au déploiement d'une image cliente
Windows XP professionnel pré configurée avec divers
logiciels en se basant sur les services du RIS et
GHOST.


5

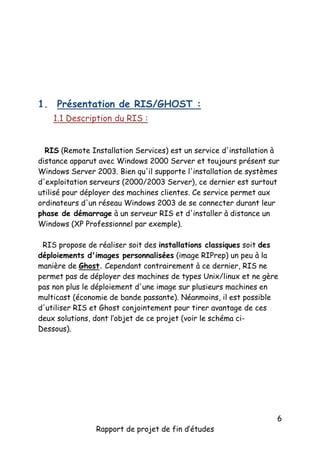

1. Présentation de RIS/GHOST :
1.1 Description du RIS :
RIS (Remote Installation Services) est un service d'installation à
distance apparut avec Windows 2000 Server et toujours présent sur
Windows Server 2003. Bien qu'il supporte l'installation de systèmes
d'exploitation serveurs (2000/2003 Server), ce dernier est surtout
utilisé pour déployer des machines clientes. Ce service permet aux
ordinateurs d'un réseau Windows 2003 de se connecter durant leur
phase de démarrage à un serveur RIS et d'installer à distance un
Windows (XP Professionnel par exemple).
RIS propose de réaliser soit des installations classiques soit des
déploiements d'images personnalisées (image RIPrep) un peu à la
manière de Ghost. Cependant contrairement à ce dernier, RIS ne
permet pas de déployer des machines de types Unix/linux et ne gère
pas non plus le déploiement d'une image sur plusieurs machines en
multicast (économie de bande passante). Néanmoins, il est possible
d'utiliser RIS et Ghost conjointement pour tirer avantage de ces
deux solutions, dont l’objet de ce projet (voir le schéma ciDessous).


6

Le principe de cette méthode est de créer une image (clone) d’une
machine complètement configurée (PC Master) et de la placer sur un
serveur. Cette image est une copie du HD du PC master contenant
toutes les informations requises pour recréer une partition ou un
disque complet.

1.2 Les prés requis :
Le déploiement d'image via le service RIS nécessite divers pré
requis:
 1 Contrôleur de Domaine exécutant Active Directory (et
donc le service DNS) doit être présent sur le réseau.
 1 serveur DHCP doit être actif sur ce même réseau.


7

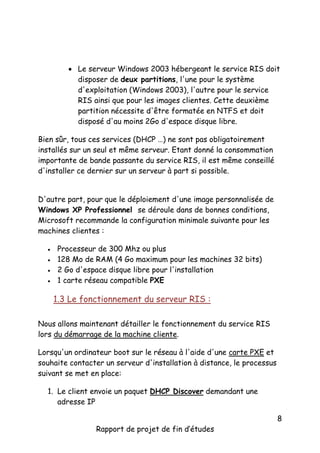

 Le serveur Windows 2003 hébergeant le service RIS doit
disposer de deux partitions, l'une pour le système
d'exploitation (Windows 2003), l'autre pour le service
RIS ainsi que pour les images clientes. Cette deuxième
partition nécessite d'être formatée en NTFS et doit
disposé d'au moins 2Go d'espace disque libre.
Bien sûr, tous ces services (DHCP …) ne sont pas obligatoirement
installés sur un seul et même serveur. Etant donné la consommation
importante de bande passante du service RIS, il est même conseillé
d'installer ce dernier sur un serveur à part si possible.
D'autre part, pour que le déploiement d'une image personnalisée de
Windows XP Professionnel se déroule dans de bonnes conditions,
Microsoft recommande la configuration minimale suivante pour les
machines clientes :





Processeur de 300 Mhz ou plus
128 Mo de RAM (4 Go maximum pour les machines 32 bits)
2 Go d'espace disque libre pour l'installation
1 carte réseau compatible PXE

1.3 Le fonctionnement du serveur RIS :
Nous allons maintenant détailler le fonctionnement du service RIS
lors du démarrage de la machine cliente.
Lorsqu'un ordinateur boot sur le réseau à l'aide d'une carte PXE et
souhaite contacter un serveur d'installation à distance, le processus
suivant se met en place:
1. Le client envoie un paquet DHCP Discover demandant une
adresse IP

8

2. Le serveur DHCP fournit une adresse IP au client
3. Le client demande alors les services d'installations à distance.
Cette requête est une diffusion c'est-à-dire qu'elle est
destinée à tous les serveurs RIS
4. Le serveur RIS autorisé à répondre interroge ensuite Active
Directory pour vérifier si l'ordinateur (grâce à son GUID)
existe dans le domaine
-S'il existe, le serveur RIS consulte Active Directory pour
vérifier si cet ordinateur a été pré configuré pour recevoir
une liste d'images clientes sur un serveur RIS particulier, dans
le cas contraire il recevra une liste des images d'installation
de tous les serveurs RIS pouvant lui répondre
-S'il est inconnu, seul les serveurs RIS paramétrés pour
répondre aux requêtes d'ordinateur inconnus lui répondront
5. Après réponses du ou des serveurs RIS, le client charge le
protocole TFTP (avec le programme Startrom.com situé sur le
serveur) et l'utilisateur est invité à presser la touche F12
6. A l'aide de TFTP l'ordinateur télécharge l'Assistant
d'Installation de Clients (OSChooser.exe)
7. L'assistant en mode texte se lance
Le service RIS utilise principalement les services suivants:
 BINLSVC: il s'agit du service qui écoute le réseau afin de
répondre aux demandes de clients et renvoie celles-ci aux
serveurs appropriés. Il est aussi chargé de créer le compte
d'ordinateur dans le domaine dans le cas de clients non pré
configurés
 TFTP (Trivial File Transfer Protocol Daemon): il s'agit du
service qui permet de télécharger les fichiers nécessaires à
l'utilisation de RIS sur le client
9

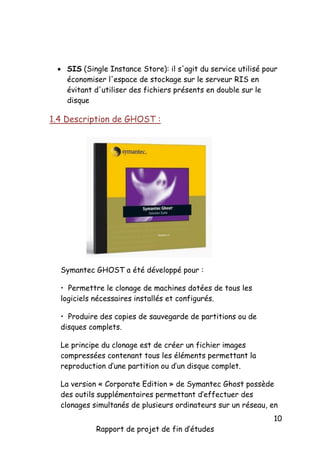

 SIS (Single Instance Store): il s'agit du service utilisé pour
économiser l'espace de stockage sur le serveur RIS en
évitant d'utiliser des fichiers présents en double sur le
disque

1.4 Description de GHOST :

Symantec GHOST a été développé pour :
• Permettre le clonage de machines dotées de tous les
logiciels nécessaires installés et configurés.
• Produire des copies de sauvegarde de partitions ou de
disques complets.
Le principe du clonage est de créer un fichier images
compressées contenant tous les éléments permettant la
reproduction d’une partition ou d’un disque complet.
La version « Corporate Edition » de Symantec Ghost possède
des outils supplémentaires permettant d’effectuer des
clonages simultanés de plusieurs ordinateurs sur un réseau, en

10

déployant une image vers un groupe d’ordinateurs. Il possède
aussi une console permettant la gestion d’ordinateurs de
manière centralisée.

2. Installation et configuration du serveur RIS/Ghost :
2.1 Installation et configuration de serveur RIS :
Pour des performances optimales, il est recommandé d'installer le
service RIS sur un disque différent de celui de la partition système
du fait des nombreux accès disque durant les phases de
déploiements…

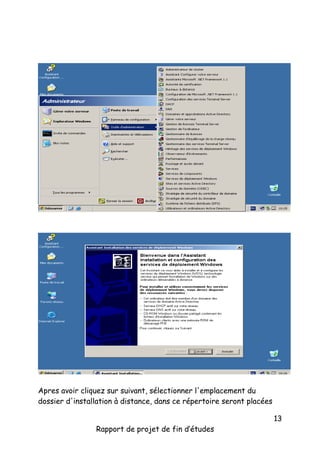

Pour procéder à l'installation du service RIS, allez dans Panneau de
configuration ->Ajouter ou supprimer des programmes -> Ajouter ou
supprimer des composants Windows et cocher la case "services
d'installation à distance".


11


12

Apres avoir cliquez sur suivant, sélectionner l'emplacement du
dossier d'installation à distance, dans ce répertoire seront placées

13

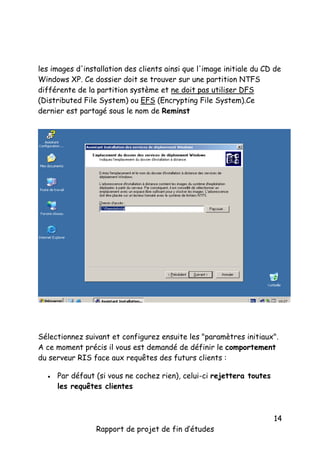

les images d'installation des clients ainsi que l'image initiale du CD de
Windows XP. Ce dossier doit se trouver sur une partition NTFS
différente de la partition système et ne doit pas utiliser DFS
(Distributed File System) ou EFS (Encrypting File System).Ce
dernier est partagé sous le nom de Reminst

Sélectionnez suivant et configurez ensuite les "paramètres initiaux".
A ce moment précis il vous est demandé de définir le comportement
du serveur RIS face aux requêtes des futurs clients :


Par défaut (si vous ne cochez rien), celui-ci rejettera toutes
les requêtes clientes


14





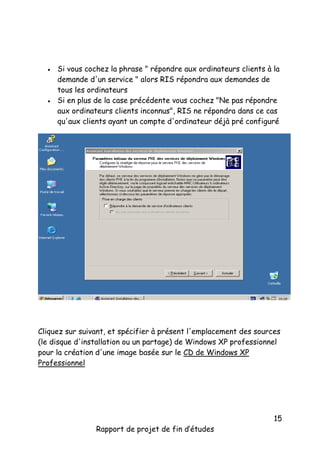

Si vous cochez la phrase " répondre aux ordinateurs clients à la
demande d'un service " alors RIS répondra aux demandes de
tous les ordinateurs
Si en plus de la case précédente vous cochez "Ne pas répondre
aux ordinateurs clients inconnus", RIS ne répondra dans ce cas
qu'aux clients ayant un compte d'ordinateur déjà pré configuré

Cliquez sur suivant, et spécifier à présent l'emplacement des sources
(le disque d'installation ou un partage) de Windows XP professionnel
pour la création d'une image basée sur le CD de Windows XP
Professionnel


15

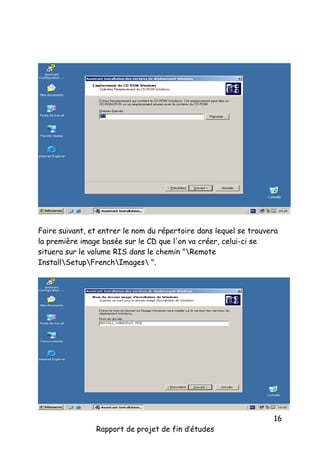

Faire suivant, et entrer le nom du répertoire dans lequel se trouvera
la première image basée sur le CD que l'on va créer, celui-ci se
situera sur le volume RIS dans le chemin "Remote
InstallSetupFrenchImages ".


16

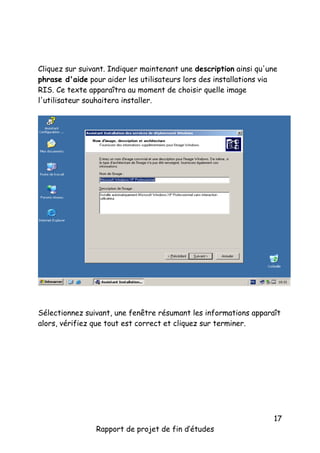

Cliquez sur suivant. Indiquer maintenant une description ainsi qu'une
phrase d'aide pour aider les utilisateurs lors des installations via
RIS. Ce texte apparaîtra au moment de choisir quelle image
l'utilisateur souhaitera installer.

Sélectionnez suivant, une fenêtre résumant les informations apparaît
alors, vérifiez que tout est correct et cliquez sur terminer.


17

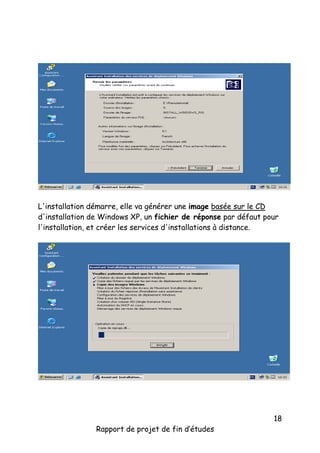

L'installation démarre, elle va générer une image basée sur le CD
d'installation de Windows XP, un fichier de réponse par défaut pour
l'installation, et créer les services d'installations à distance.


18

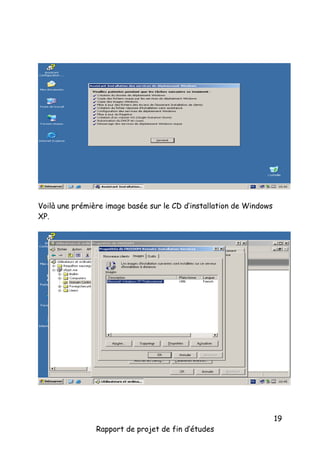

Voilà une prémière image basée sur le CD d’installation de Windows
XP.


19

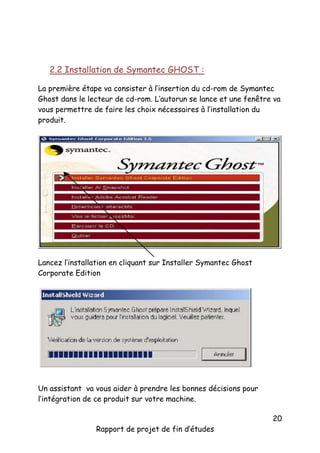

2.2 Installation de Symantec GHOST :
La première étape va consister à l’insertion du cd-rom de Symantec
Ghost dans le lecteur de cd-rom. L’autorun se lance et une fenêtre va
vous permettre de faire les choix nécessaires à l’installation du
produit.

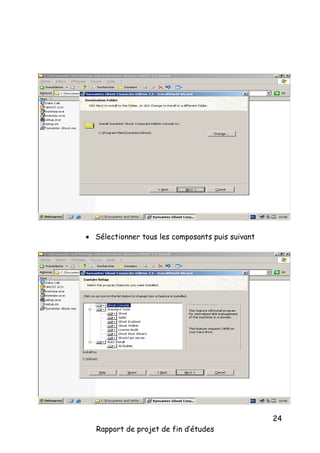

Lancez l’installation en cliquant sur Installer Symantec Ghost
Corporate Edition

Un assistant va vous aider à prendre les bonnes décisions pour
l’intégration de ce produit sur votre machine.


20



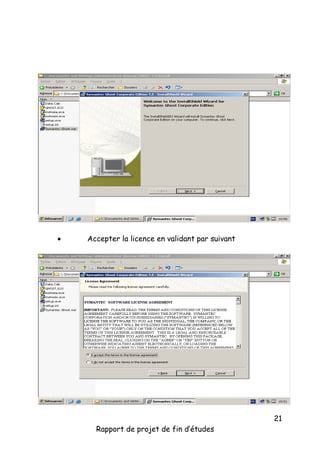

Accepter la licence en validant par suivant


21

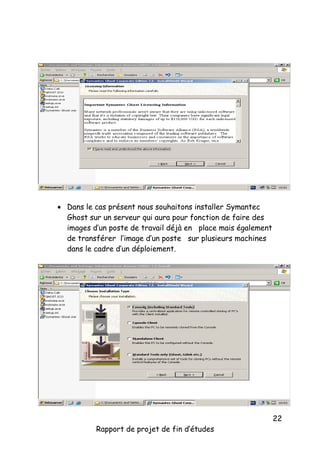

 Dans le cas présent nous souhaitons installer Symantec
Ghost sur un serveur qui aura pour fonction de faire des
images d’un poste de travail déjà en place mais également
de transférer l’image d’un poste sur plusieurs machines
dans le cadre d’un déploiement.


22

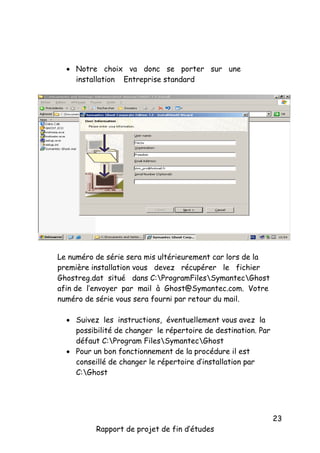

 Notre choix va donc se porter sur une
installation Entreprise standard

Le numéro de série sera mis ultérieurement car lors de la
première installation vous devez récupérer le fichier
Ghostreg.dat situé dans C:ProgramFilesSymantecGhost
afin de l’envoyer par mail à Ghost@Symantec.com. Votre
numéro de série vous sera fourni par retour du mail.
 Suivez les instructions, éventuellement vous avez la
possibilité de changer le répertoire de destination. Par
défaut C:Program FilesSymantecGhost
 Pour un bon fonctionnement de la procédure il est
conseillé de changer le répertoire d’installation par
C:Ghost


23

 Sélectionner tous les composants puis suivant


24



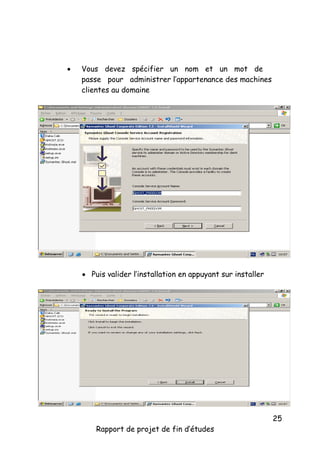

Vous devez spécifier un nom et un mot de
passe pour administrer l’appartenance des machines
clientes au domaine

 Puis valider l’installation en appuyant sur installer


25



La copie des fichiers se déroule


26

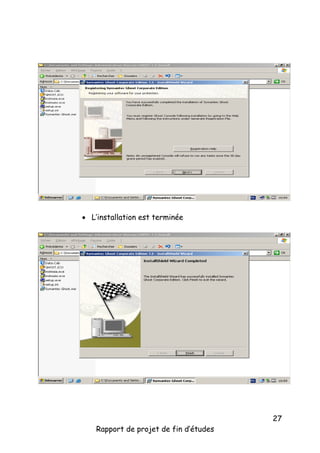

 L’installation est terminée


27

2.3 La création de l’image d’amorce sur le serveur RIS :
A présent, il faut créer l’image d’amorçage GHOST pour le
serveur RIS. C’est cette image qui permet de charger l’utilitaire
GHOST sur les machines cibles en bootant sur le réseau. Pour cela,
Démarrer – tous les Programs – SYMENTEC GHOST – Assistant
d’amorçage GHOST – Option d’amorçage Microsoft RIS.

Remarque : L’option « Option d’amorçage Microsoft RIS » n’est
disponible que lorsque SYMANTEC GHOST est installé sur une
machine possédant le serveur RIS.

Sélectionner le gestionnaire de carte réseau correspondant au model
de carte présente sur les machines cibles.


28

Sélectionner PC-DOS comme version de DOS pour le paquet
d’amorçage puis indiquer le chemin de l’exécutable Ghost.exe (par
défaut, le chemin correct est déjà présent).


29

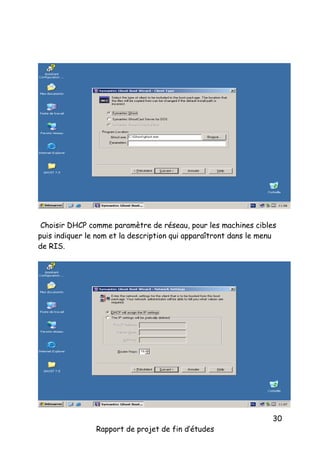

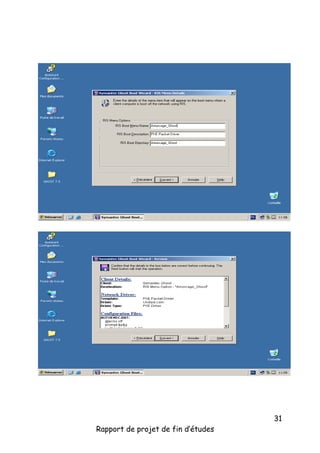

Choisir DHCP comme paramètre de réseau, pour les machines cibles
puis indiquer le nom et la description qui apparaîtront dans le menu
de RIS.


30


31

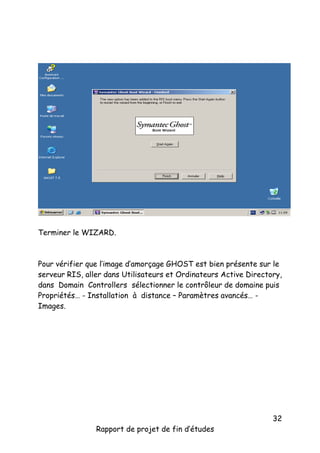

Terminer le WIZARD.

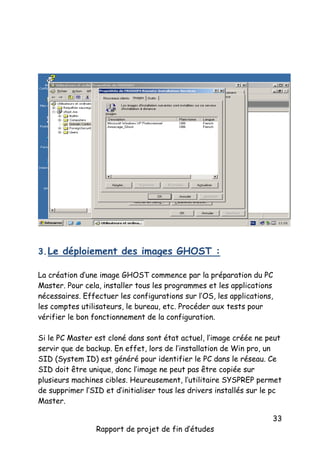

Pour vérifier que l’image d’amorçage GHOST est bien présente sur le
serveur RIS, aller dans Utilisateurs et Ordinateurs Active Directory,
dans Domain Controllers sélectionner le contrôleur de domaine puis
Propriétés… - Installation à distance – Paramètres avancés… Images.


32

3. Le déploiement des images GHOST :
La création d’une image GHOST commence par la préparation du PC
Master. Pour cela, installer tous les programmes et les applications
nécessaires. Effectuer les configurations sur l’OS, les applications,
les comptes utilisateurs, le bureau, etc. Procéder aux tests pour
vérifier le bon fonctionnement de la configuration.
Si le PC Master est cloné dans sont état actuel, l’image créée ne peut
servir que de backup. En effet, lors de l’installation de Win pro, un
SID (System ID) est généré pour identifier le PC dans le réseau. Ce
SID doit être unique, donc l’image ne peut pas être copiée sur
plusieurs machines cibles. Heureusement, l’utilitaire SYSPREP permet
de supprimer l’SID et d’initialiser tous les drivers installés sur le pc
Master.

33

3.1 Préparation :
SYSPREP est un outil Microsoft développé pour la création d’images.
Il permet de supprimer le SID de la machine ainsi que les
configurations comme le nom de la machine, la configuration IP, la
disposition du clavier, la zone horaire, etc. Ainsi, à l’installation de
l’image sur une nouvelle machine, un mini-setup est exécuté
permettant de reconfigurer les paramètres du PC cible et un nouvel
SID est généré.
Une version de SYSPREP est disponible sur le CD de Win2k server
dans SupportToolsDeploy.cab, Mais il est préférable d’utiliser la
dernière version (SYSPREP v1.1) disponible sur le site :
http://www.microsoft.com/windows2000/downloads/tools/sysprep/d
ownload.asp
Un fichier réponse peut être créé afin d’automatiser le mini-setup
lors de l’installation de l’image. Ce fichier réponse (.inf) peut être
fait à la main (voir unattend.doc dans SupportToolsDeploy.cab) ou
généré avec l’utilitaire setupmgr.exe. Pour cela :
Copier le contenu de SupportToolsDeploy.cab dans un
répertoire temporaire du PC master.

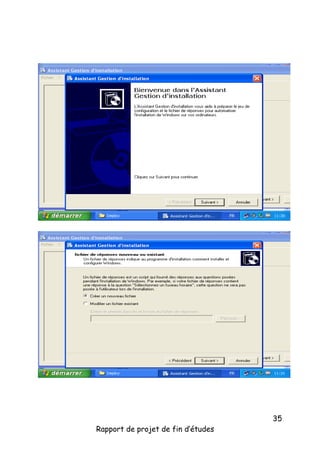

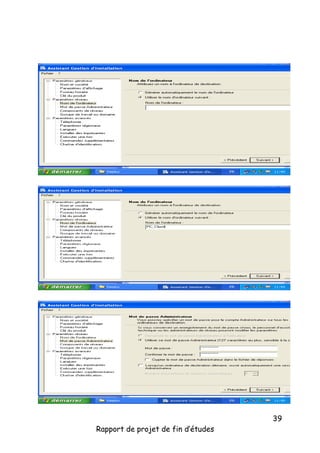

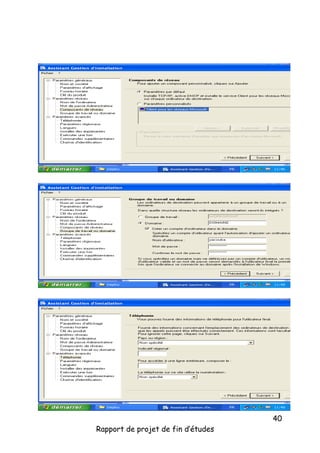

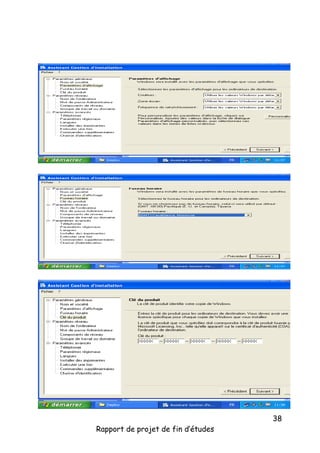

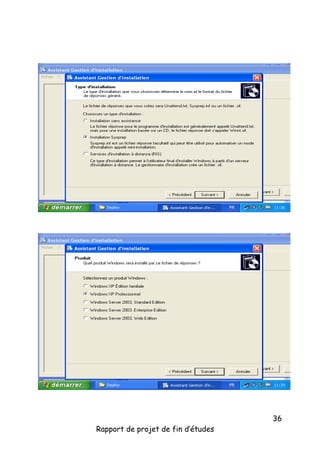

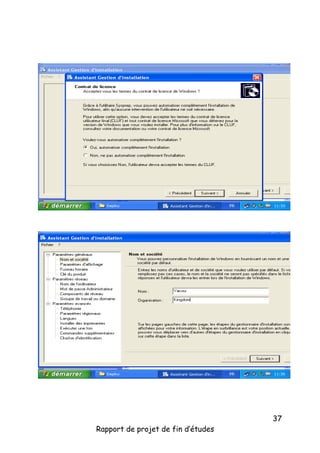

 Exécuter setupmgr.exe et sélectionner créer un nouveau
fichier de réponse, puis installation SYSPREP et répondre aux
questions du WIZARD.



34


35


36


37


38


39


40


41


42

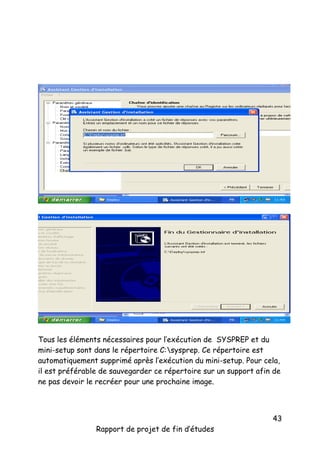

Tous les éléments nécessaires pour l’exécution de SYSPREP et du
mini-setup sont dans le répertoire C:sysprep. Ce répertoire est
automatiquement supprimé après l’exécution du mini-setup. Pour cela,
il est préférable de sauvegarder ce répertoire sur un support afin de
ne pas devoir le recréer pour une prochaine image.


43

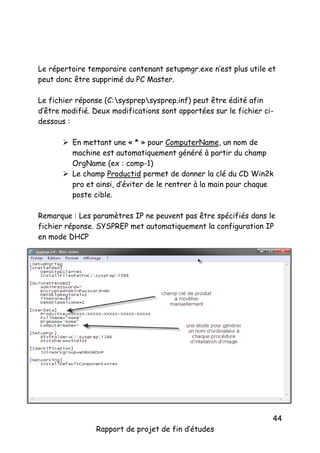

Le répertoire temporaire contenant setupmgr.exe n’est plus utile et
peut donc être supprimé du PC Master.
Le fichier réponse (C:sysprepsysprep.inf) peut être édité afin
d’être modifié. Deux modifications sont apportées sur le fichier cidessous :
 En mettant une « * » pour ComputerName, un nom de
machine est automatiquement généré à partir du champ
OrgName (ex : comp-1)
 Le champ Productid permet de donner la clé du CD Win2k
pro et ainsi, d’éviter de le rentrer à la main pour chaque
poste cible.
Remarque : Les paramètres IP ne peuvent pas être spécifiés dans le
fichier réponse. SYSPREP met automatiquement la configuration IP
en mode DHCP


44

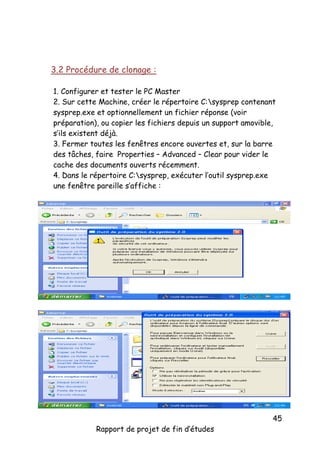

3.2 Procédure de clonage :
1. Configurer et tester le PC Master
2. Sur cette Machine, créer le répertoire C:sysprep contenant
sysprep.exe et optionnellement un fichier réponse (voir
préparation), ou copier les fichiers depuis un support amovible,
s’ils existent déjà.
3. Fermer toutes les fenêtres encore ouvertes et, sur la barre
des tâches, faire Properties – Advanced – Clear pour vider le
cache des documents ouverts récemment.
4. Dans le répertoire C:sysprep, exécuter l’outil sysprep.exe
une fenêtre pareille s’affiche :


45

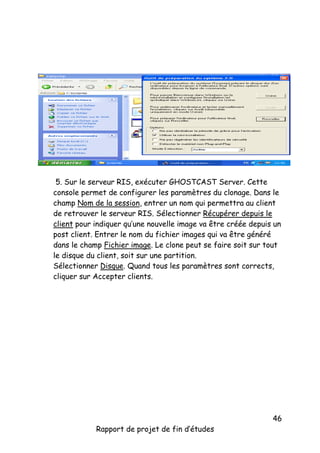

5. Sur le serveur RIS, exécuter GHOSTCAST Server. Cette
console permet de configurer les paramètres du clonage. Dans le
champ Nom de la session, entrer un nom qui permettra au client
de retrouver le serveur RIS. Sélectionner Récupérer depuis le
client pour indiquer qu’une nouvelle image va être créée depuis un
post client. Entrer le nom du fichier images qui va être généré
dans le champ Fichier image. Le clone peut se faire soit sur tout
le disque du client, soit sur une partition.
Sélectionner Disque. Quand tous les paramètres sont corrects,
cliquer sur Accepter clients.


46

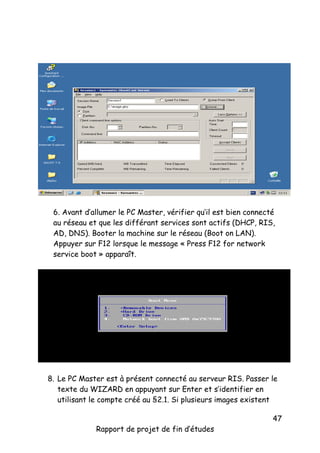

6. Avant d’allumer le PC Master, vérifier qu’il est bien connecté
au réseau et que les différant services sont actifs (DHCP, RIS,
AD, DNS). Booter la machine sur le réseau (Boot on LAN).
Appuyer sur F12 lorsque le message « Press F12 for network
service boot » apparaît.

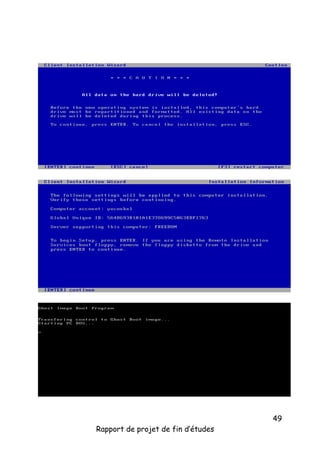

8. Le PC Master est à présent connecté au serveur RIS. Passer le
texte du WIZARD en appuyant sur Enter et s’identifier en
utilisant le compte créé au §2.1. Si plusieurs images existent

47

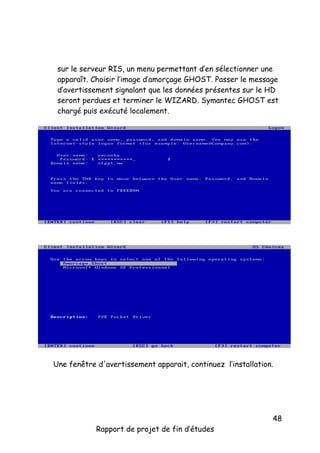

sur le serveur RIS, un menu permettant d’en sélectionner une
apparaît. Choisir l’image d’amorçage GHOST. Passer le message
d’avertissement signalant que les données présentes sur le HD
seront perdues et terminer le WIZARD. Symantec GHOST est
chargé puis exécuté localement.

Une fenêtre d'avertissement apparait, continuez l’installation.


48


49


50


51

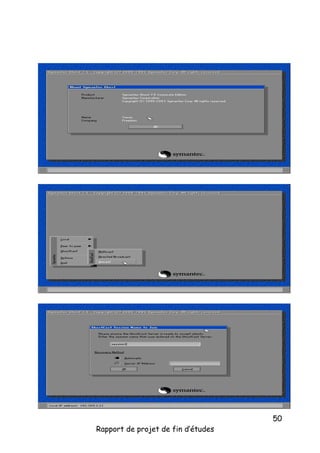

9. Dans le menu GHOST, sélectionner GHOST-CAST – Unicast,
donner le nom de session entré au point 5 puis OK. Sélectionner
le disque à cloner puis OK. Choisir la compression rapide et
procéder au clonage.

Maintenant, le serveur copie l’image disque à partir du PC-Master

Une fois le clonage terminé, quitter Symantec GHOST sur le PC
Master et fermer GHOST-CAST Server

52

3.3 Procédure d’installation d’une image GHOST sur un
PC :
Symantec GHOST-CAST Server permet de copier une image sur
plusieurs machines cibles en une seule diffusion (multicast). La taille
du HD de la cible doit être égale ou plus grande que celle du PC
Master, autrement l’image ne peut pas être copié. Pour installer
l’image :


53

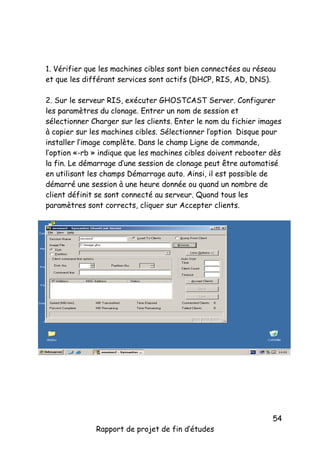

1. Vérifier que les machines cibles sont bien connectées au réseau
et que les différant services sont actifs (DHCP, RIS, AD, DNS).
2. Sur le serveur RIS, exécuter GHOSTCAST Server. Configurer
les paramètres du clonage. Entrer un nom de session et
sélectionner Charger sur les clients. Enter le nom du fichier images
à copier sur les machines cibles. Sélectionner l’option Disque pour
installer l’image complète. Dans le champ Ligne de commande,
l’option «-rb » indique que les machines cibles doivent rebooter dès
la fin. Le démarrage d’une session de clonage peut être automatisé
en utilisant les champs Démarrage auto. Ainsi, il est possible de
démarré une session à une heure donnée ou quand un nombre de
client définit se sont connecté au serveur. Quand tous les
paramètres sont corrects, cliquer sur Accepter clients.


54

4. Conclusion :
Le déploiement d'images personnalisées à l'aide du service RIS sous
Windows Server 2003 s'avère efficace et facilitera grandement vos
futures installations au sein de votre réseau. Cette solution intégrée
de base dans les produits serveurs de Microsoft se révèle une
alternative intéressante à toutes les solutions payantes du marché.
Néanmoins, on peut regretter que RIS seul ne permette pas une
meilleure gestion de la diffusion des images en réseau tel que la
multidiffusion permettant de déployer simultanément plusieurs
images en économisant la bande passante, comme sur le serveur
RIS+Norton GHOST de Symantec.


55

Projet de fin d etudes

Contenu connexe

Tendances

En vedette

Projet de fin d etudes
