CALCUL DE METRE DEVIS
 C’est un document qui précise, pour chaque corps d’état intervenant dans la
construction, la nature et les caractéristiques des matériaux à utiliser. C’est aussi un
document financier qu’établit pour chaque corps d’état un métré détaillé de l’ouvrage
et le prix s’y rapportant.
Il peut également, dans certain cas, indiquer les techniques de construction à
utiliser. C’est à partir de ce document que les entreprises consultées établissent
leurs propositions de prix.

1- IMPLANTATION

Cross – bar

a) Cross – Bar : Deux cross – bar par tranché ou par colonne.
b) Latte : Un morceau de latte par cross – bar.
Latte
c) Bois dur : 1.5 bois dur par cross – bar.
d) Clous 2 ½’’ AT: 10 clous par cross – bar.
Bois – dur
e) Ficelle

2- FOUILLE
a) Volume des fouilles pour les semelles
Vs = Long. × Larg. × prof. × Nbre. De semelle
b) Volume des fouilles pour les rigoles
Vr = Larg. × Prof. × Long. (mètre linéaire)
c) Volume total : VT = Vs + Vr
3- FONCAGE
a) Volume de fonçage
Vf = Long. × Larg. × Epais. × Nbre. De semelle
b) Volume de roches à galet
Vr = Vf × 1.2
 1.2 (coéff. d’augmentation)

Pierre louis Reginal

Ingenieur Civil
4- BETON DE PROPRETE (Dosage 150kg / m3)
Volume de béton
Vb = Longueur × Largeur × Épaisseur × Nombre De semelle


Sable blanc : Vb × 0.9



Gravier :

Vb × 0.5



Ciment :

Vb × 3.5 Sacs



Eau :

Vb × 30 galons

N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour sable et
0.9 Pour gravier.

5- FERRAILLAGE
a) Semelles : On utilise un quadrillage de fers (Φ) 1’’ ou 5/8’’ ou ½’’, la
Dimension dépend de la qualité du sol et le type de fondation.
 Chercher le développement d’un morceau.
 Chercher le nombre de morceau par semelle.
 Chercher le nombre de morceau par barre.
 Chercher le nombre de barre pour les semelles.
 Chercher le nombre de fil à ligaturer  2% du poids total des fers utilisés pour
les Semelles. Donc nombre de livre pour toutes les barres × 0.02

Pierre louis Reginal

Ingenieur Civil
b) Socles : On utilise toute sorte de fers pour les socles dépendamment du type
de fondation.
 Chercher le développement d’un morceau.
 Chercher le nombre de morceau par socle.
 Chercher le nombre de morceau par barre en divisant la longueur d’une barre
par la longueur d’un morceau.
 Chercher le nombre de barre pour les socles en divisant le nombre de morceau
total par le nombre de morceau dans une barre.
 Pour les étriers on fait de même
 Chercher le développement d’un étrier.
 Chercher le nombre d’étier par socle en divisant la hauteur du socle par 20cm.
 Chercher le nombre d’étrier par barre en divisant la longueur d’une barre par la
longueur d’un morceau.
 Chercher le nombre de barre pour les étriers en divisant le nombre d’étrier total
par le nombre de morceau dans une barre.
 Chercher le nombre de fil à ligaturer  2% du poids total des fers utilisés pour
les socles. Donc nombre de livre pour toutes les barres × 0.02

c) Colonnes : On utilise toute sorte de fers pour les colonnes selon le type de
Pierre louis Reginal
Ingenieur Civil
Fondation.
 Chercher le développement d’un morceau.
 Chercher le nombre de morceau par colonne.
 Chercher le nombre de morceau par barre en divisant la longueur d’une barre
par la longueur d’un morceau.
 Chercher le nombre de barre pour les colonnes en divisant le nombre de
Morceau total par le nombre de morceau dans une barre.
 Pour les étriers on fait de même.
 Chercher le développement d’un étrier.
 Chercher le nombre d’étier par colonne en divisant la hauteur de la colonne par 15cm.
 Chercher le nombre d’étrier par barre en divisant la longueur d’une barre par la
Longueur d’un étrier.
 Chercher le nombre de barre pour les étriers en divisant le nombre d’étrier total
Par le nombre de morceau dans une barre.
 Chercher le nombre de fil à ligaturer  2% du poids total des fers utilisés pour
Les Colonnes. Donc nombre de livre pour toutes les barres × 0.02

6- BETON SEMELLES (Dosage 350kg / m3)
Volume de béton
Vb = Long. × Larg. × Epais. × Nbre. de semelle
 Sable blanc : Vb × 0.9
 Gravier :

Vb × 0.5

 Ciment :

Vb × 3.5 Sacs

 Eau :

Vb × 60 galons

N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour sable et
0.9 pour gravier.

Pierre louis Reginal

Ingenieur Civil
7- MACONNERIE DE ROCHES
a) Volume de la maçonnerie
Vm = Larg. × Hauteur × Mètre linéaire
b) Volume de roche à utiliser
Vr = Vm × 1.2
 1.2 (coéff. d’augmentation)
 Sable :

Vm × 0.6

 Ciment :

Vm × 1.75 Sac

 Eau :

Vm × 30 galons

8- COFFRAGE DE SOCLE  Socle à l’angle (2 parties), Socle plat (1partie)
 Bois durs : 4 bois durs pour un socle à l’angle, 2 bois durs pour un socle plat.
 Clous 2 ½’’ : 40 clous pour un socle à l’angle, 20 clous pour un socle plat.
 Planches : 4 planches pour un socle à l’angle, 2 planches pour un socle plat.
 Tasseaux : 4 tasseaux pour un socle à l’angle, 2 tasseaux pour socle plat.

9- BETON SOCLE (dosage  350kg / m3)
Volume béton
Vb = Long. × Larg. × Hauteur × Nombre de socle
 Sable blanc : Vb × 0.9
 Gravier :

Vb × 0.5

 Ciment :

Vb × 8 Sacs

 Eau :

Vb × 60 galons

N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour sable et
0.9 pour gravier.

Pierre louis Reginal

Ingenieur Civil
10- COFFRAGE CHAINAGE INFERIEUR
Le chaînage inférieur a pour but d’empêcher la maçonnerie de roches de se défaire
(déformer).
 Chercher le nombre de mètre linéaire.
 Planche : (nombre de mètre linéaire diviser par la longueur d’une ou de la
planche utilisée) × 2.
 Clous 2 ½’’ : 10 clous par mètre linéaire.
 Bois durs : 1 ½ bois dur par mètre linéaire.

11- FERRAILLAGE DU CHAINAGE
On utilise toute sorte de fer pour le ferraillage du chaînage.
 Chercher le nombre de mètre linéaire du chaînage.
 Chercher la longueur utile : Longueur d’une barre – Longueur du
recouvrement (40 fois le diamètre de fer utilisé).
 Chercher le nombre de barre de fer en divisant le nombre de mètre linéaire
par la longueur utile.
 Chercher la quantité d’étrier (Epingle) totale en divisant le nombre de mètre
linéaire par 20cm.
 Chercher la quantité d’étrier par barre en divisant la longueur d’une barre par
la longueur d’un morceau.
 Chercher le nombre de barre de fer en divisant le nombre de morceau total
par le nombre de morceau dans une barre.
 Chercher le nombre de fil à ligaturer  2% du poids total des fers utilisés
pour les colonnes. Donc nombre de livre pour toutes les barres × 0.02.

Ou

Pierre louis Reginal

Ou

Ingenieur Civil
12- BETON CHAINAGE INFERIEUR (dosage  350kg / m3)
Volume béton :
Vb = Largeur × Épaisseur × Mètre linéaire
 Sable blanc : Vb × 0.9
 Gravier :

Vb × 0.5

 Ciment :

Vb × 8 Sacs

 Eau :

Vb × 60 galons

N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour sable et
0.9 pour gravier.

13- MOUVEMENT DE TERRE (Tous venant de rivière)
 Hauteur à remblayer
Hr = Soubassement – Béton parquet (Macadam)
 Surface à remblayer : La surface totale des pièces
 Volume à remblayer
Vr = Surface totale des pièces × Hr
 Volume de remblais nécessaire
Vn = Vr × 1.3
 1.3 (Coéff. d’augmentation)

Béton Parquet = Macadam = 10cm
Soubassement = 60cm

Volume à remblayer
TN
Terrain naturel

Pierre louis Reginal

Ingenieur Civil
14- FERRAILLAGE DU PARQUET
 On utilise les fers ¼’’ ou 3/8’’ pour ferrailler le parquet en quadrillage.
 Pour le calcul des fers on possède étape par étape ou pièce par pièce.
 On divise la largeur par la mesure des carrés du quadrillage pour trouver le
nombre de morceau (celui-ci = longueur) de fer utilisé.
 On divise la longueur par la mesure des carrés du quadrillage pour trouver le
nombre de morceau (celui-ci = largeur) de fer utilisé.
 Trouver le nombre de morceau dans une barre en divisant la longueur d’une
barre par la longueur des morceaux.
 Trouver le nombre de barre en divisant le nombre de morceau (longueur)
total par le nombre de morceau dans une barre et en divisant le nombre de
morceau (largeur) total par le nombre de morceau dans une barre.



Exemple :

3m
20cm

2.6m

20cm

3m : 0.20m = 15 morceaux de 2.6m et

2.6m : 0.20m = 13 morceaux de 3m

 Chercher le nombre de fil à ligaturer  2% du poids total des fers utilisés pour les
colonnes. Donc nombre de livre pour toutes les barres × 0.02

Pierre louis Reginal

Ingenieur Civil
15- BETON PARQUET (dosage  250kg /m3)
On possède étape par étape ou pièce par pièce.
Volume béton :
Vb = Surface × Epaisseur
 Sable blanc : Vb × 0.9
 Gravier :

Vb × 0.5

 Ciment :

Vb × 8 Sacs

 Eau :

Vb × 60 galons

N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour sable et
0.9 pour gravier.

16- POSE DE BLOCS
L
lo

ho

H

 Surface du panneau ou surface de mur ou surface totale :
ST = L (largeur) × H (hauteur)
 Surface des ouvertures (fenêtres, portes et autres) :
SO = lo × ho
 Surface de mur en blocs :
Sm = ST – SO

Pierre louis Reginal

Ingenieur Civil
 Quantité de blocs par m3  13 blocs / m2
 Perte  5% ou 50 / 1000
 1m2 de mur en blocs  13 blocs / m2

 Quantité d’eau  2gallons d’eau / m2 ou 0.16galon / bloc
 Quantité de ciment gris :
 1 sac pour 30 blocs 20
 1 sac pour 50 blocs 15
 1 sac pour 70 blocs 10
 Quantité de sable :
 Blocs 20  0.005m3
 Blocs 15  0.004m3
 Blocs 10  0.003m3

17- COFFRAGE DES COLONNES
 Bois durs : 2 bois durs par planche.
 Clous 2 ½’’ : 60 clous par colonne.
 Planches : 1 planche par face de colonne suivant la longueur de la planche et celle
de la colonne.

Pierre louis Reginal

Ingenieur Civil
18- BETON COLONNE (dosage  350kg / m3)
Volume de béton
Vb = Longueur × Largeur × Hauteur × nombre de colonne
 Sable blanc : Vb × 0.9
 Gravier :

Vb × 0.5

 Ciment :

Vb × 8 Sacs

 Eau :

Vb × 60 galons

N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour sable et
0.9 pour gravier.

19- COFFRAGE DES POUTRES
 Chercher le nombre de mètre linéaire.
 Planche : (nombre de mètre linéaire diviser par la longueur d’une ou de la
planche utilisée) × 3.
 Clous 2 ½’’ : 20 clous par mètre linéaire.
 Bois durs : 3 bois durs par mètre linéaire.

16'
2"
4"
Bois 2" × 4" × 16'

Pierre louis Reginal

Ingenieur Civil
20- FERRAILLAGE DES POUTRES
C
2 Φ 3/8" tout droit.
A

A´

B
6Φ ½ " de 3 rangées de deux 2Φ ½ " superposées.

B´
2Φ ½ " Repliés à 1/10e
de la portée.

C´

Coupe A – A´

Coupe B – B´

Pierre louis Reginal

Ingenieur Civil
Coupe C – C´

2 Φ 3/8"

2Φ ½ " Repliés à 1/10e de la portée.

6Φ ½ "(3rangées de deux superposés)

N.B. : Pour une portée supérieur ou égale à 3m, on a :
 6Φ ½ " au dessus de la portée dont 3 rangées de deux (2) Φ ½ " superposés.
 2Φ 3/8" en dessus.
 2Φ ½ " repliés à 1/10e de la portée.
 Pour une portée inférieure ou égale à 3m, on enlève les 2Φ ½ " repliée à 1/10 de
la portée.
21- BETON DES POUTRES (dosage  350kg / m3)
Volume de béton
Vb = Longueur × Largeur × Hauteur
 Sable blanc : Vb × 0.9
 Gravier :

Vb × 0.5

 Ciment :

Vb × 8 Sacs

 Eau :

Vb × 60 galons

N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour
sable et 0.9 pour gravier.

Pierre louis Reginal

Ingenieur Civil

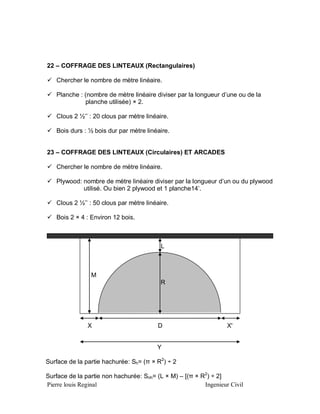

22 – COFFRAGE DES LINTEAUX (Rectangulaires)
 Chercher le nombre de mètre linéaire.
 Planche : (nombre de mètre linéaire diviser par la longueur d’une ou de la
planche utilisée) × 2.
 Clous 2 ½’’ : 20 clous par mètre linéaire.
 Bois durs : ½ bois dur par mètre linéaire.
23 – COFFRAGE DES LINTEAUX (Circulaires) ET ARCADES
 Chercher le nombre de mètre linéaire.
 Plywood: nombre de mètre linéaire diviser par la longueur d’un ou du plywood
utilisé. Ou bien 2 plywood et 1 planche14’.
 Clous 2 ½’’ : 50 clous par mètre linéaire.
 Bois 2 × 4 : Environ 12 bois.

L

M
R

X

D

X'

Y
Surface de la partie hachurée: Sh= (π × R2) ÷ 2
Surface de la partie non hachurée: Snh= (L × M) – [(π × R2) ÷ 2]
Pierre louis Reginal
Ingenieur Civil
24 – FERRAILLAGE DES LINTEAUX (Rectangulaires & Circulaires)
 On utilise les fers ½" et les fers 3/8" pour ferrailler les linteaux.
 On place les fers ½" à la base et les fers 3/8" au sommet du linteau.
 La dimension des morceaux des fers utilisés dépend de la mesure d’un ou des
linteaux.

25 – BETON DES DEUX STYLES DE LINTEAUX (dosage  350kg / m3)
Volume de béton
Vb = Longueur × Largeur × Hauteur
 Sable blanc : Vb × 0.9
 Gravier :

Vb × 0.5

 Ciment :

Vb × 8 Sacs

 Eau :

Vb × 60 galons

N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour
sable et 0.9 pour gravier.

Pierre louis Reginal

Ingenieur Civil
26 – COFFRAGE DE LA DALLE

Plywood
2.88m2

4' = 1.20m

8' = 2.40m

 Dans le coffrage d’une dalle, les étais métalliques doivent être placé à 1.20m
de l’un de l’autre. Ils forment des carrées de 1.20m de côté.
 Dans le coffrage d’une dalle, les bois durs doivent être placé à 0.60m de l’un
de l’autre. Ils forment des carrées de 0.60m de côté.
 Dans le coffrage d’une dalle on :
 Cinq (5) Bois durs (étais) / m2
 Deux (2) étais métalliques / m2
 Plywood : Nombre de m2 de dalle à diviser par la surface d’une feuille de
plywood.
 Cinquante (50) Clous / Feuille de Plywood (70% clous 2½" et 30% clous 4")
 0.60 bois 2" × 4" × 14' / m2
Pour les traverses et les filières.
2

 0.80 bois 2" × 4" × 12' / m

 Planche : Nombre de mètre linéaire de dalle à diviser par la surface d’une
feuille de Planche.

Pierre louis Reginal

Ingenieur Civil
27 – FERRAILLAGE DE LA DALLE
 On doit placer la poutre principale dans la portée la plus longue et les poutres
secondaires dans la portée la plus courte.

 PLAN DE POUTRAISON
 Les poutrelles font 10cm de large et placent à 50cm¢¢.
 La dalle porte dans le sens du plus grand côté pour une forme rectangulaire.

X

A

B

C

D

E

F

Y
1

a

b

c

d

e

2

X et Y sont des poutres principales.
1 et 2 sont des poutres secondaires.
A B C D E et F sont des espaces pour les hourdis.
a b c d et e sont des nervures (Poutrelles).

Pierre louis Reginal

Ingenieur Civil

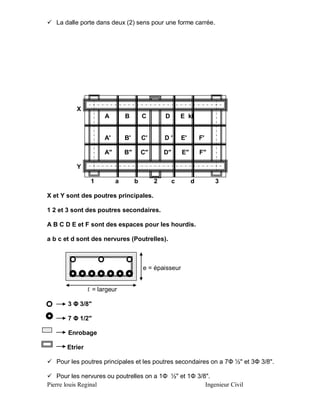

 La dalle porte dans deux (2) sens pour une forme carrée.

X
A

B

C

D

E kl

A'

B'

C'

D'

E'

F'

A"

B"

C"

D"

E"

F"

Y
1

a

b

2

c

d

3

X et Y sont des poutres principales.
1 2 et 3 sont des poutres secondaires.
A B C D E et F sont des espaces pour les hourdis.
a b c et d sont des nervures (Poutrelles).

e = épaisseur
ℓ = largeur
3 Φ 3/8"
7 Φ 1/2"
Enrobage
Etrier
 Pour les poutres principales et les poutres secondaires on a 7Φ ½" et 3Φ 3/8".
 Pour les nervures ou poutrelles on a 1Φ ½" et 1Φ 3/8".
Pierre louis Reginal
Ingenieur Civil
28 – POSE DE HOURDIS
 Pour trouver le nombre de hourdis à poser, on prend la mesure en axe et on
enlève de cette mesure la largeur de la poutre ou des poutres puis on divise le
résultat par 0.2m ou 20cm et enfin on multiplie le résultat par le nombre de
rangées ou de colonnes de hourdis.
N.B. : En gros, on prend la surface de la dalle ; Puis on la multiplie par six (6)
pour trouver le nombre de hourdis.

A

B

C

D

E

F

G

H

I

J

K

L

M

Les hourdis

A B C D E H I J K L et M sont les nervures (poutrelles).

Pierre louis Reginal

Ingenieur Civil
29 – BETON DE LA DALLE  Dosage 350Kg / m3
Volume de béton : Vb = L (Longueur) × ℓ (Largeur) × e (épaisseur)
 Sable blanc : Vb × 0.9
 Gravier :

Vb × 0.5

 Ciment :

Vb × 8 Sacs

 Eau :

Vb × 60 galons

N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour
sable et 0.9 pour gravier.
30 – ESCALIER
 L’escalier est un élément dans la construction qui permet de passer d’un
niveau inférieur à un niveau supérieur et vice versa. Il existe plusieurs types
d’escalier. Escalier d’un seul volet (en I), escalier rectangle de deux volets (en L
et en U), et escalier de plusieurs volets.
 Dans un escalier on a plusieurs marches, plusieurs contre – marches, un
paillasse et un ou plusieurs palier (ers).
 Les marches sont là pour recevoir la plate forme des chaussures, elles
font la longueur de l’escalier. On a plusieurs dimensions de marche : 30cm pour
les bâtiments privés (Résidence), 30cm à 35cm pour les bâtiments publiques
(Bureaux, écoles, etc.…) et 40cm à 50cm pour les bâtiments publiques (Hôpital,
clinique ou centre de santé, etc.…).
Le nombre de marche = (nombre de contre – marche) – 1.
 Les contre – marches sont là pour relier les marches entre elles, ils font la
hauteur de l’escalier. On a plusieurs dimensions de contre – marche : 17cm pour
les bâtiments privés (Résidence), 15cm pour les bâtiments publiques (Bureaux,
écoles, etc.…) et 12cm ou 10cm pour les bâtiments publiques (Hôpital, clinique
ou centre de santé, etc.…). Pour trouver le nombre de contre – marche, on divise
la hauteur plancher / plafond par la dimension de contre – marche choisie.
Pierre louis Reginal

Ingenieur Civil
 La paillasse est là pour supporter les marches et les contre – marches,
elle fait aussi la longueur de l’escalier. La dimension de la paillasse est
supérieure ou égale à 12cm.
 Le palier est là pour permettre à l’utilisateur d’essouffler et pour relier les
volets.

 Escalier d’un seul volet

UP

Vue de l’escalier en plan

MARCHES

DALLE DU NIVEAU SUPERIEUR

CONTRE – MARCHES
PAILLASSE

Vue de l’escalier en élévation

Pierre louis Reginal

Ingenieur Civil
 Escalier de deux volets
 Escalier en U

UP

Vue en plan d’un escalier en U

MARCHE
DALLE DU NIVEAU SUPERIEUR OU PLAFOND

PALIER

PAILLASSE

CONTRE – MARCHE

POUTRE PALIER

PAILLASSE
MACADAM OU PLANCHER

Vue en élévation d’un escalier en U

Pierre louis Reginal

Ingenieur Civil
 Escalier en L

UP

Vue en plan d’un escalier en L

DALLE DU NIVEAU SUPERIEUR OU PLAFOND

PALIER

CONTRE – MARCHE

POUTRE PALIER

PAILLASSE
MACADAM OU PLANCHER

Vue en élévation d’un escalier en L

Pierre louis Reginal

Ingenieur Civil

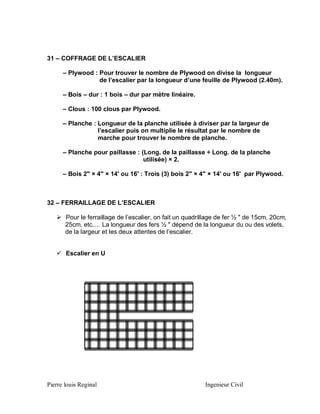

31 – COFFRAGE DE L’ESCALIER
– Plywood : Pour trouver le nombre de Plywood on divise la longueur
de l’escalier par la longueur d’une feuille de Plywood (2.40m).
– Bois – dur : 1 bois – dur par mètre linéaire.
– Clous : 100 clous par Plywood.
– Planche : Longueur de la planche utilisée à diviser par la largeur de
l’escalier puis on multiplie le résultat par le nombre de
marche pour trouver le nombre de planche.
– Planche pour paillasse : (Long. de la paillasse ÷ Long. de la planche
utilisée) × 2.
– Bois 2" × 4" × 14' ou 16' : Trois (3) bois 2" × 4" × 14' ou 16' par Plywood.

32 – FERRAILLAGE DE L’ESCALIER
 Pour le ferraillage de l’escalier, on fait un quadrillage de fer ½ " de 15cm, 20cm,
25cm, etc.… La longueur des fers ½ " dépend de la longueur du ou des volets,
de la largeur et les deux attentes de l’escalier.
 Escalier en U

Pierre louis Reginal

Ingenieur Civil
 Escalier en L

33 – BETON DE L’ESCALIER

 Dosage 350Kg / m3

 Volume de béton pour la paillasse et le palier :
Vb1 = L (Longueur) × ℓ (Largeur) × e (épaisseur)
 Volume de béton pour les marches :
Vb2 = [{L (Longueur) × ℓ (Largeur) × e (épaisseur)} × nombre de marche] ÷ 2
 Volume de béton total :
VbT = Vb1 + Vb2
 Sable blanc : VbT × 0.9
 Gravier :

VbT × 0.5

 Ciment :

VbT × 8 Sacs

 Eau :

VbT × 60 galons

N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour
sable et 0.9 pour gravier.

Pierre louis Reginal

Ingenieur Civil
34 – CREPISSAGE + ENDUIT
 Echafaudage
Plafond
 Plywood : Surface de plafond divisée par la surface d’un plywood.
 Bois 2 × 4 : 1 bois multiplié par surface de plafond.
 Bois durs : 2 bois durs par m2.
 Clous 2½" : 30 clous par plywood.
Parois
 Plywood : La longueur du mur divisée par la longueur d’un plywood (2.40m).
 Bois 2 × 4 : 4 bois multiplié par mètre linéaire.
 Clous 2½" : 30 clous par plywood.
 Volume de mortier pour l’enduit
 Sable :

0.10m3 (Sable blanc) / m2

 Sable :

0.50m3 (Sable moulin ou rivière) / m2

 Ciment :

0.28 sacs / m2

 Volume de mortier pour le cirage
 Sable :

0.15m3 (Sable blanc) / m2

 Sable :

0.60m3 (Sable moulin ou rivière) / m2

 Ciment :

0.75 sacs / m2

35 – PEINTURE
 Gallon peinture : La surface à peindre divisée par 13m2 par gallon.
 Papier sablé : 3 sablés par gallon.
 Mastic : Evaluation forfaitaire.

Pierre louis Reginal

Ingenieur Civil
35 – REVETEMENT EN CERAMIQUES





M2 céramique : La surface du parquet ou du mur ; bordure 0.11m2 par mètre.
Ciment gris : 0.20 sac par m2.
Ciment blanc : 0.015 sac par m2.
Sable
: 0.05m3 par m2

36 – TOITURE OU CHARPENTRE
Il faut : 20 BMF / m2 latte comprise
Tôle dimension
 Tôle 15" : 27" × 72"
 Tôle 17" : 15" × 60"
 Tôle 23" : 6" × 38"
 Couverture : 3 lattes par feuille tôle, les chevrons sont espacés de 2ft. soit 60cm.

Pierre louis Reginal

Ingenieur Civil
 LES UNITES DE MESURES DANS LA CONSTRUCTION
 Le Mètre linéaire (m ou ml) => Mesure de longueur
 Le Centimètre (cm)

=> Mesure de longueur

 Le Mètre carré (m2)

=> Mesure de surface

 Le Hectare (Ha) = 10000m2 => Mesure de surface (Grande surface)
 Le Carreau = 12900m2

=> Mesure de surface (Grand domaine)

 Le Centiemme = 129m2

=> Mesure de surface (Petite surface ou petit domaine)

 Le Mètre cube (m3)

=> mesure de volume

 Le Kilogramme (Kg)

=> Mesure de poids

 La Livre (lv)

=> Mesure de poids

 Le Litre (lt)

=> Mesure de capacité

 La Brouette = 65 à 70 litres
 Le Sac de ciment = 42.50 Kg. ou 50 Kg.
 Le Système de dosage de béton : 1 – 2 – 4
 Pied Cube : 1'3 de ciment -- 2'3 de sable -- 4'3 de gravier
 Une (1) Brouette de deux (2) sacs de ciment.
 Deux (2) Brouettes de sable (Rivière ou moulin).
 Quatre (4) Brouettes de gravier.
Ou
 Une (1) Brouette de deux (2) sacs de ciment.
 Deux (2) Brouettes de gravier.
 Quatre Brouettes de sable blanc.
 Le Système de dosage de béton : 1 – 1 – 2
 Pied Cube : 1'3 de ciment -- 1'3 de sable -- 2'3 de gravier
 Un (1) sac de ciment.
 Une (1) Brouette de sable (Rivière ou moulin).
 Deux (2) Brouettes de gravier.

Pierre louis Reginal

Ingenieur Civil
 Un (1) Canter (Petit camion à benne) = 2.25m3
 Un (1) Canter ≈ 25Brouettes de matériaux.
 Un (1) Camion à benne (6 roues) = 5m3 à 6m3.
 Un (1) Camion à benne (10 roues) = 11m3 à 12m3.
 Un (1) Gallon = 3.785litres
 1'(Pied) = 12" (Pouce)
 1"(Pouce) = 2.54cm
 1'(Pied) = 30cm
 Un (1) Rouleau de fil à ligaturer = 50 livres
 Un (1) Livre = 17m
 Un (1) Rouleau de ficelle = 500' (Pied) = 1 livre = 162.50mèttres
 Un (1) Livre clous 2 ½" AT = 90Clous
 Une (1) barre fer (Φ) 1½" × 40' =
 Une (1) barre fer (Φ) 1" × 30' =

livres
livres

=> Diamètre = 3.81cm
=> Diamètre = 2.54cm

 Une (1) barre fer (Φ) 5/8" × 30' = 31.29livres

=> Diamètre = 1.588cm

 Une (1) barre fer (Φ) ½" × 30' = 20.04livres

=> Diamètre = 1.27cm

 Une (1) barre fer (Φ) ¼" × 30' = 5.04livres

=> Diamètre = 0.635cm

 Une (1) barre fer (Φ) ¼" × 20' = 3.34livres

=> Diamètre = 0.635cm

DIAMETRE
en
Pouces

DIAMETRE
en
cm

SECTION
en
cm

POIDS
par pieds
en Lbs

POIDS
par ml
en kg

1/4’’
3/8’’
1/2’’
5/8’’
3/4’’
7/8’’
1’’
1-1/4’’

0.635
0.9525
1.27
1.58
1.905
2.2225
2.54
3.175

0.3144
0.7068
1.258
1.9646
2.8366
3.851
5.067
7.91

0.167
0.378
0.668
1.043
1.502
2.044
2.670
4.172

0.249
0.563
0.994
1.552
2.235
3.041
3.973
6.208

Pierre louis Reginal

POIDS
en Lbs par barre de :
6m×20’
3.34
7.52
13.36
20.86
30.04
40.88
53.40
83.44

9m×30’ 13m×40’
5.01
6.68
11.28
15.04
20.04
26.72
31.29
41.72
45.06
60.08
61.32
81.75
80.10
106.80
125.16
166.88

Ingenieur Civil

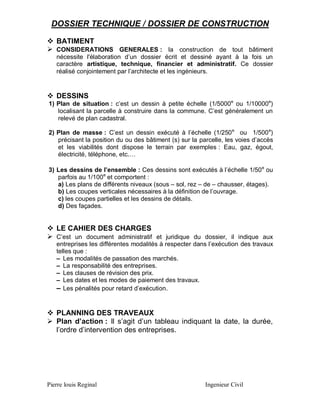

DOSSIER TECHNIQUE / DOSSIER DE CONSTRUCTION
 BATIMENT
 CONSIDERATIONS GENERALES : la construction de tout bâtiment
nécessite l'élaboration d’un dossier écrit et dessiné ayant à la fois un
caractère artistique, technique, financier et administratif. Ce dossier
réalisé conjointement par l’architecte et les ingénieurs.

 DESSINS
1) Plan de situation : c’est un dessin à petite échelle (1/5000e ou 1/10000e)
localisant la parcelle à construire dans la commune. C’est généralement un
relevé de plan cadastral.
2) Plan de masse : C’est un dessin exécuté à l’échelle (1/250 e ou 1/500 e)
précisant la position du ou des bâtiment (s) sur la parcelle, les voies d’accès
et les viabilités dont dispose le terrain par exemples : Eau, gaz, égout,
électricité, téléphone, etc.…
3) Les dessins de l’ensemble : Ces dessins sont exécutés à l’échelle 1/50 e ou
parfois au 1/100e et comportent :
a) Les plans de différents niveaux (sous – sol, rez – de – chausser, étages).
b) Les coupes verticales nécessaires à la définition de l’ouvrage.
c) les coupes partielles et les dessins de détails.
d) Des façades.

 LE CAHIER DES CHARGES
 C’est un document administratif et juridique du dossier, il indique aux

entreprises les différentes modalités à respecter dans l’exécution des travaux
telles que :
– Les modalités de passation des marchés.
– La responsabilité des entreprises.
– Les clauses de révision des prix.
– Les dates et les modes de paiement des travaux.
– Les pénalités pour retard d’exécution.

 PLANNING DES TRAVEAUX
 Plan d’action : Il s’agit d’un tableau indiquant la date, la durée,
l’ordre d’intervention des entreprises.

Pierre louis Reginal

Ingenieur Civil

Contenu connexe

Tendances

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-charges
rabahrabah

Chap compression simple 1
Chap compression simple 1Chap compression simple 1
Chap compression simple 1
Zahir Hadji

Pfe tribune d'un stade, insa s
Pfe tribune d'un stade, insa sPfe tribune d'un stade, insa s
Pfe tribune d'un stade, insa s
Hiba Architecte

Cv corriger pdf
Cv corriger pdfCv corriger pdf
Cv corriger pdf
rochdi26


Tendances (20)

les types des plancher
les types des plancherles types des plancher
les types des plancher

Planification chantier
Planification chantierPlanification chantier
Planification chantier

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-charges

projet de fin d'étude touati ahmed conception et etude structural d'un amphit...
projet de fin d'étude touati ahmed conception et etude structural d'un amphit...projet de fin d'étude touati ahmed conception et etude structural d'un amphit...
projet de fin d'étude touati ahmed conception et etude structural d'un amphit...

Chap compression simple 1
Chap compression simple 1Chap compression simple 1
Chap compression simple 1

Cours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang HuyCours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang Huy

Charpente métallique
Charpente métallique Charpente métallique
Charpente métallique

Renforcement par chemisage en beton
Renforcement par chemisage en beton Renforcement par chemisage en beton
Renforcement par chemisage en beton

Cours pour organisation et gestion de chantier télécharger : http://goo.gl/M2...
Cours pour organisation et gestion de chantier télécharger : http://goo.gl/M2...Cours pour organisation et gestion de chantier télécharger : http://goo.gl/M2...
Cours pour organisation et gestion de chantier télécharger : http://goo.gl/M2...

charpente-mttalique-160219140446.pptx
charpente-mttalique-160219140446.pptxcharpente-mttalique-160219140446.pptx
charpente-mttalique-160219140446.pptx

Metre de batiment et tp
Metre de batiment et tpMetre de batiment et tp
Metre de batiment et tp

Planchers 01
Planchers 01Planchers 01
Planchers 01

Conception d'un batiment R+1 (Eurocode )
Conception d'un batiment R+1 (Eurocode )Conception d'un batiment R+1 (Eurocode )
Conception d'un batiment R+1 (Eurocode )

PPT dimensionnement de R+4.pptx
PPT dimensionnement de R+4.pptxPPT dimensionnement de R+4.pptx
PPT dimensionnement de R+4.pptx

15 poteau-2
15 poteau-215 poteau-2
15 poteau-2

Pfe tribune d'un stade, insa s
Pfe tribune d'un stade, insa sPfe tribune d'un stade, insa s
Pfe tribune d'un stade, insa s

Cubature et mouvement des terres
Cubature et mouvement des terresCubature et mouvement des terres
Cubature et mouvement des terres

pfe génie civil
pfe génie civilpfe génie civil
pfe génie civil

Cv corriger pdf
Cv corriger pdfCv corriger pdf
Cv corriger pdf

Méthode bielles-tirants
Méthode bielles-tirantsMéthode bielles-tirants
Méthode bielles-tirants


Jeremie

  • 1. CALCUL DE METRE DEVIS  C’est un document qui précise, pour chaque corps d’état intervenant dans la construction, la nature et les caractéristiques des matériaux à utiliser. C’est aussi un document financier qu’établit pour chaque corps d’état un métré détaillé de l’ouvrage et le prix s’y rapportant. Il peut également, dans certain cas, indiquer les techniques de construction à utiliser. C’est à partir de ce document que les entreprises consultées établissent leurs propositions de prix. 1- IMPLANTATION Cross – bar a) Cross – Bar : Deux cross – bar par tranché ou par colonne. b) Latte : Un morceau de latte par cross – bar. Latte c) Bois dur : 1.5 bois dur par cross – bar. d) Clous 2 ½’’ AT: 10 clous par cross – bar. Bois – dur e) Ficelle 2- FOUILLE a) Volume des fouilles pour les semelles Vs = Long. × Larg. × prof. × Nbre. De semelle b) Volume des fouilles pour les rigoles Vr = Larg. × Prof. × Long. (mètre linéaire) c) Volume total : VT = Vs + Vr 3- FONCAGE a) Volume de fonçage Vf = Long. × Larg. × Epais. × Nbre. De semelle b) Volume de roches à galet Vr = Vf × 1.2  1.2 (coéff. d’augmentation) Pierre louis Reginal Ingenieur Civil
  • 2. 4- BETON DE PROPRETE (Dosage 150kg / m3) Volume de béton Vb = Longueur × Largeur × Épaisseur × Nombre De semelle  Sable blanc : Vb × 0.9  Gravier : Vb × 0.5  Ciment : Vb × 3.5 Sacs  Eau : Vb × 30 galons N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour sable et 0.9 Pour gravier. 5- FERRAILLAGE a) Semelles : On utilise un quadrillage de fers (Φ) 1’’ ou 5/8’’ ou ½’’, la Dimension dépend de la qualité du sol et le type de fondation.  Chercher le développement d’un morceau.  Chercher le nombre de morceau par semelle.  Chercher le nombre de morceau par barre.  Chercher le nombre de barre pour les semelles.  Chercher le nombre de fil à ligaturer  2% du poids total des fers utilisés pour les Semelles. Donc nombre de livre pour toutes les barres × 0.02 Pierre louis Reginal Ingenieur Civil
  • 3. b) Socles : On utilise toute sorte de fers pour les socles dépendamment du type de fondation.  Chercher le développement d’un morceau.  Chercher le nombre de morceau par socle.  Chercher le nombre de morceau par barre en divisant la longueur d’une barre par la longueur d’un morceau.  Chercher le nombre de barre pour les socles en divisant le nombre de morceau total par le nombre de morceau dans une barre.  Pour les étriers on fait de même  Chercher le développement d’un étrier.  Chercher le nombre d’étier par socle en divisant la hauteur du socle par 20cm.  Chercher le nombre d’étrier par barre en divisant la longueur d’une barre par la longueur d’un morceau.  Chercher le nombre de barre pour les étriers en divisant le nombre d’étrier total par le nombre de morceau dans une barre.  Chercher le nombre de fil à ligaturer  2% du poids total des fers utilisés pour les socles. Donc nombre de livre pour toutes les barres × 0.02 c) Colonnes : On utilise toute sorte de fers pour les colonnes selon le type de Pierre louis Reginal Ingenieur Civil
  • 4. Fondation.  Chercher le développement d’un morceau.  Chercher le nombre de morceau par colonne.  Chercher le nombre de morceau par barre en divisant la longueur d’une barre par la longueur d’un morceau.  Chercher le nombre de barre pour les colonnes en divisant le nombre de Morceau total par le nombre de morceau dans une barre.  Pour les étriers on fait de même.  Chercher le développement d’un étrier.  Chercher le nombre d’étier par colonne en divisant la hauteur de la colonne par 15cm.  Chercher le nombre d’étrier par barre en divisant la longueur d’une barre par la Longueur d’un étrier.  Chercher le nombre de barre pour les étriers en divisant le nombre d’étrier total Par le nombre de morceau dans une barre.  Chercher le nombre de fil à ligaturer  2% du poids total des fers utilisés pour Les Colonnes. Donc nombre de livre pour toutes les barres × 0.02 6- BETON SEMELLES (Dosage 350kg / m3) Volume de béton Vb = Long. × Larg. × Epais. × Nbre. de semelle  Sable blanc : Vb × 0.9  Gravier : Vb × 0.5  Ciment : Vb × 3.5 Sacs  Eau : Vb × 60 galons N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour sable et 0.9 pour gravier. Pierre louis Reginal Ingenieur Civil
  • 5. 7- MACONNERIE DE ROCHES a) Volume de la maçonnerie Vm = Larg. × Hauteur × Mètre linéaire b) Volume de roche à utiliser Vr = Vm × 1.2  1.2 (coéff. d’augmentation)  Sable : Vm × 0.6  Ciment : Vm × 1.75 Sac  Eau : Vm × 30 galons 8- COFFRAGE DE SOCLE  Socle à l’angle (2 parties), Socle plat (1partie)  Bois durs : 4 bois durs pour un socle à l’angle, 2 bois durs pour un socle plat.  Clous 2 ½’’ : 40 clous pour un socle à l’angle, 20 clous pour un socle plat.  Planches : 4 planches pour un socle à l’angle, 2 planches pour un socle plat.  Tasseaux : 4 tasseaux pour un socle à l’angle, 2 tasseaux pour socle plat. 9- BETON SOCLE (dosage  350kg / m3) Volume béton Vb = Long. × Larg. × Hauteur × Nombre de socle  Sable blanc : Vb × 0.9  Gravier : Vb × 0.5  Ciment : Vb × 8 Sacs  Eau : Vb × 60 galons N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour sable et 0.9 pour gravier. Pierre louis Reginal Ingenieur Civil
  • 6. 10- COFFRAGE CHAINAGE INFERIEUR Le chaînage inférieur a pour but d’empêcher la maçonnerie de roches de se défaire (déformer).  Chercher le nombre de mètre linéaire.  Planche : (nombre de mètre linéaire diviser par la longueur d’une ou de la planche utilisée) × 2.  Clous 2 ½’’ : 10 clous par mètre linéaire.  Bois durs : 1 ½ bois dur par mètre linéaire. 11- FERRAILLAGE DU CHAINAGE On utilise toute sorte de fer pour le ferraillage du chaînage.  Chercher le nombre de mètre linéaire du chaînage.  Chercher la longueur utile : Longueur d’une barre – Longueur du recouvrement (40 fois le diamètre de fer utilisé).  Chercher le nombre de barre de fer en divisant le nombre de mètre linéaire par la longueur utile.  Chercher la quantité d’étrier (Epingle) totale en divisant le nombre de mètre linéaire par 20cm.  Chercher la quantité d’étrier par barre en divisant la longueur d’une barre par la longueur d’un morceau.  Chercher le nombre de barre de fer en divisant le nombre de morceau total par le nombre de morceau dans une barre.  Chercher le nombre de fil à ligaturer  2% du poids total des fers utilisés pour les colonnes. Donc nombre de livre pour toutes les barres × 0.02. Ou Pierre louis Reginal Ou Ingenieur Civil
  • 7. 12- BETON CHAINAGE INFERIEUR (dosage  350kg / m3) Volume béton : Vb = Largeur × Épaisseur × Mètre linéaire  Sable blanc : Vb × 0.9  Gravier : Vb × 0.5  Ciment : Vb × 8 Sacs  Eau : Vb × 60 galons N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour sable et 0.9 pour gravier. 13- MOUVEMENT DE TERRE (Tous venant de rivière)  Hauteur à remblayer Hr = Soubassement – Béton parquet (Macadam)  Surface à remblayer : La surface totale des pièces  Volume à remblayer Vr = Surface totale des pièces × Hr  Volume de remblais nécessaire Vn = Vr × 1.3  1.3 (Coéff. d’augmentation) Béton Parquet = Macadam = 10cm Soubassement = 60cm Volume à remblayer TN Terrain naturel Pierre louis Reginal Ingenieur Civil
  • 8. 14- FERRAILLAGE DU PARQUET  On utilise les fers ¼’’ ou 3/8’’ pour ferrailler le parquet en quadrillage.  Pour le calcul des fers on possède étape par étape ou pièce par pièce.  On divise la largeur par la mesure des carrés du quadrillage pour trouver le nombre de morceau (celui-ci = longueur) de fer utilisé.  On divise la longueur par la mesure des carrés du quadrillage pour trouver le nombre de morceau (celui-ci = largeur) de fer utilisé.  Trouver le nombre de morceau dans une barre en divisant la longueur d’une barre par la longueur des morceaux.  Trouver le nombre de barre en divisant le nombre de morceau (longueur) total par le nombre de morceau dans une barre et en divisant le nombre de morceau (largeur) total par le nombre de morceau dans une barre.  Exemple : 3m 20cm 2.6m 20cm 3m : 0.20m = 15 morceaux de 2.6m et 2.6m : 0.20m = 13 morceaux de 3m  Chercher le nombre de fil à ligaturer  2% du poids total des fers utilisés pour les colonnes. Donc nombre de livre pour toutes les barres × 0.02 Pierre louis Reginal Ingenieur Civil
  • 9. 15- BETON PARQUET (dosage  250kg /m3) On possède étape par étape ou pièce par pièce. Volume béton : Vb = Surface × Epaisseur  Sable blanc : Vb × 0.9  Gravier : Vb × 0.5  Ciment : Vb × 8 Sacs  Eau : Vb × 60 galons N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour sable et 0.9 pour gravier. 16- POSE DE BLOCS L lo ho H  Surface du panneau ou surface de mur ou surface totale : ST = L (largeur) × H (hauteur)  Surface des ouvertures (fenêtres, portes et autres) : SO = lo × ho  Surface de mur en blocs : Sm = ST – SO Pierre louis Reginal Ingenieur Civil
  • 10.  Quantité de blocs par m3  13 blocs / m2  Perte  5% ou 50 / 1000  1m2 de mur en blocs  13 blocs / m2   Quantité d’eau  2gallons d’eau / m2 ou 0.16galon / bloc  Quantité de ciment gris :  1 sac pour 30 blocs 20  1 sac pour 50 blocs 15  1 sac pour 70 blocs 10  Quantité de sable :  Blocs 20  0.005m3  Blocs 15  0.004m3  Blocs 10  0.003m3 17- COFFRAGE DES COLONNES  Bois durs : 2 bois durs par planche.  Clous 2 ½’’ : 60 clous par colonne.  Planches : 1 planche par face de colonne suivant la longueur de la planche et celle de la colonne. Pierre louis Reginal Ingenieur Civil
  • 11. 18- BETON COLONNE (dosage  350kg / m3) Volume de béton Vb = Longueur × Largeur × Hauteur × nombre de colonne  Sable blanc : Vb × 0.9  Gravier : Vb × 0.5  Ciment : Vb × 8 Sacs  Eau : Vb × 60 galons N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour sable et 0.9 pour gravier. 19- COFFRAGE DES POUTRES  Chercher le nombre de mètre linéaire.  Planche : (nombre de mètre linéaire diviser par la longueur d’une ou de la planche utilisée) × 3.  Clous 2 ½’’ : 20 clous par mètre linéaire.  Bois durs : 3 bois durs par mètre linéaire. 16' 2" 4" Bois 2" × 4" × 16' Pierre louis Reginal Ingenieur Civil
  • 12. 20- FERRAILLAGE DES POUTRES C 2 Φ 3/8" tout droit. A A´ B 6Φ ½ " de 3 rangées de deux 2Φ ½ " superposées. B´ 2Φ ½ " Repliés à 1/10e de la portée. C´ Coupe A – A´ Coupe B – B´ Pierre louis Reginal Ingenieur Civil
  • 13. Coupe C – C´ 2 Φ 3/8" 2Φ ½ " Repliés à 1/10e de la portée. 6Φ ½ "(3rangées de deux superposés) N.B. : Pour une portée supérieur ou égale à 3m, on a :  6Φ ½ " au dessus de la portée dont 3 rangées de deux (2) Φ ½ " superposés.  2Φ 3/8" en dessus.  2Φ ½ " repliés à 1/10e de la portée.  Pour une portée inférieure ou égale à 3m, on enlève les 2Φ ½ " repliée à 1/10 de la portée. 21- BETON DES POUTRES (dosage  350kg / m3) Volume de béton Vb = Longueur × Largeur × Hauteur  Sable blanc : Vb × 0.9  Gravier : Vb × 0.5  Ciment : Vb × 8 Sacs  Eau : Vb × 60 galons N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour sable et 0.9 pour gravier. Pierre louis Reginal Ingenieur Civil
  • 14. 22 – COFFRAGE DES LINTEAUX (Rectangulaires)  Chercher le nombre de mètre linéaire.  Planche : (nombre de mètre linéaire diviser par la longueur d’une ou de la planche utilisée) × 2.  Clous 2 ½’’ : 20 clous par mètre linéaire.  Bois durs : ½ bois dur par mètre linéaire. 23 – COFFRAGE DES LINTEAUX (Circulaires) ET ARCADES  Chercher le nombre de mètre linéaire.  Plywood: nombre de mètre linéaire diviser par la longueur d’un ou du plywood utilisé. Ou bien 2 plywood et 1 planche14’.  Clous 2 ½’’ : 50 clous par mètre linéaire.  Bois 2 × 4 : Environ 12 bois. L M R X D X' Y Surface de la partie hachurée: Sh= (π × R2) ÷ 2 Surface de la partie non hachurée: Snh= (L × M) – [(π × R2) ÷ 2] Pierre louis Reginal Ingenieur Civil
  • 15. 24 – FERRAILLAGE DES LINTEAUX (Rectangulaires & Circulaires)  On utilise les fers ½" et les fers 3/8" pour ferrailler les linteaux.  On place les fers ½" à la base et les fers 3/8" au sommet du linteau.  La dimension des morceaux des fers utilisés dépend de la mesure d’un ou des linteaux. 25 – BETON DES DEUX STYLES DE LINTEAUX (dosage  350kg / m3) Volume de béton Vb = Longueur × Largeur × Hauteur  Sable blanc : Vb × 0.9  Gravier : Vb × 0.5  Ciment : Vb × 8 Sacs  Eau : Vb × 60 galons N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour sable et 0.9 pour gravier. Pierre louis Reginal Ingenieur Civil
  • 16. 26 – COFFRAGE DE LA DALLE Plywood 2.88m2 4' = 1.20m 8' = 2.40m  Dans le coffrage d’une dalle, les étais métalliques doivent être placé à 1.20m de l’un de l’autre. Ils forment des carrées de 1.20m de côté.  Dans le coffrage d’une dalle, les bois durs doivent être placé à 0.60m de l’un de l’autre. Ils forment des carrées de 0.60m de côté.  Dans le coffrage d’une dalle on :  Cinq (5) Bois durs (étais) / m2  Deux (2) étais métalliques / m2  Plywood : Nombre de m2 de dalle à diviser par la surface d’une feuille de plywood.  Cinquante (50) Clous / Feuille de Plywood (70% clous 2½" et 30% clous 4")  0.60 bois 2" × 4" × 14' / m2 Pour les traverses et les filières. 2  0.80 bois 2" × 4" × 12' / m  Planche : Nombre de mètre linéaire de dalle à diviser par la surface d’une feuille de Planche. Pierre louis Reginal Ingenieur Civil
  • 17. 27 – FERRAILLAGE DE LA DALLE  On doit placer la poutre principale dans la portée la plus longue et les poutres secondaires dans la portée la plus courte.  PLAN DE POUTRAISON  Les poutrelles font 10cm de large et placent à 50cm¢¢.  La dalle porte dans le sens du plus grand côté pour une forme rectangulaire. X A B C D E F Y 1 a b c d e 2 X et Y sont des poutres principales. 1 et 2 sont des poutres secondaires. A B C D E et F sont des espaces pour les hourdis. a b c d et e sont des nervures (Poutrelles). Pierre louis Reginal Ingenieur Civil
  • 18.  La dalle porte dans deux (2) sens pour une forme carrée. X A B C D E kl A' B' C' D' E' F' A" B" C" D" E" F" Y 1 a b 2 c d 3 X et Y sont des poutres principales. 1 2 et 3 sont des poutres secondaires. A B C D E et F sont des espaces pour les hourdis. a b c et d sont des nervures (Poutrelles). e = épaisseur ℓ = largeur 3 Φ 3/8" 7 Φ 1/2" Enrobage Etrier  Pour les poutres principales et les poutres secondaires on a 7Φ ½" et 3Φ 3/8".  Pour les nervures ou poutrelles on a 1Φ ½" et 1Φ 3/8". Pierre louis Reginal Ingenieur Civil
  • 19. 28 – POSE DE HOURDIS  Pour trouver le nombre de hourdis à poser, on prend la mesure en axe et on enlève de cette mesure la largeur de la poutre ou des poutres puis on divise le résultat par 0.2m ou 20cm et enfin on multiplie le résultat par le nombre de rangées ou de colonnes de hourdis. N.B. : En gros, on prend la surface de la dalle ; Puis on la multiplie par six (6) pour trouver le nombre de hourdis. A B C D E F G H I J K L M Les hourdis A B C D E H I J K L et M sont les nervures (poutrelles). Pierre louis Reginal Ingenieur Civil
  • 20. 29 – BETON DE LA DALLE  Dosage 350Kg / m3 Volume de béton : Vb = L (Longueur) × ℓ (Largeur) × e (épaisseur)  Sable blanc : Vb × 0.9  Gravier : Vb × 0.5  Ciment : Vb × 8 Sacs  Eau : Vb × 60 galons N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour sable et 0.9 pour gravier. 30 – ESCALIER  L’escalier est un élément dans la construction qui permet de passer d’un niveau inférieur à un niveau supérieur et vice versa. Il existe plusieurs types d’escalier. Escalier d’un seul volet (en I), escalier rectangle de deux volets (en L et en U), et escalier de plusieurs volets.  Dans un escalier on a plusieurs marches, plusieurs contre – marches, un paillasse et un ou plusieurs palier (ers).  Les marches sont là pour recevoir la plate forme des chaussures, elles font la longueur de l’escalier. On a plusieurs dimensions de marche : 30cm pour les bâtiments privés (Résidence), 30cm à 35cm pour les bâtiments publiques (Bureaux, écoles, etc.…) et 40cm à 50cm pour les bâtiments publiques (Hôpital, clinique ou centre de santé, etc.…). Le nombre de marche = (nombre de contre – marche) – 1.  Les contre – marches sont là pour relier les marches entre elles, ils font la hauteur de l’escalier. On a plusieurs dimensions de contre – marche : 17cm pour les bâtiments privés (Résidence), 15cm pour les bâtiments publiques (Bureaux, écoles, etc.…) et 12cm ou 10cm pour les bâtiments publiques (Hôpital, clinique ou centre de santé, etc.…). Pour trouver le nombre de contre – marche, on divise la hauteur plancher / plafond par la dimension de contre – marche choisie. Pierre louis Reginal Ingenieur Civil
  • 21.  La paillasse est là pour supporter les marches et les contre – marches, elle fait aussi la longueur de l’escalier. La dimension de la paillasse est supérieure ou égale à 12cm.  Le palier est là pour permettre à l’utilisateur d’essouffler et pour relier les volets.  Escalier d’un seul volet UP Vue de l’escalier en plan MARCHES DALLE DU NIVEAU SUPERIEUR CONTRE – MARCHES PAILLASSE Vue de l’escalier en élévation Pierre louis Reginal Ingenieur Civil
  • 22.  Escalier de deux volets  Escalier en U UP Vue en plan d’un escalier en U MARCHE DALLE DU NIVEAU SUPERIEUR OU PLAFOND PALIER PAILLASSE CONTRE – MARCHE POUTRE PALIER PAILLASSE MACADAM OU PLANCHER Vue en élévation d’un escalier en U Pierre louis Reginal Ingenieur Civil
  • 23.  Escalier en L UP Vue en plan d’un escalier en L DALLE DU NIVEAU SUPERIEUR OU PLAFOND PALIER CONTRE – MARCHE POUTRE PALIER PAILLASSE MACADAM OU PLANCHER Vue en élévation d’un escalier en L Pierre louis Reginal Ingenieur Civil
  • 24. 31 – COFFRAGE DE L’ESCALIER – Plywood : Pour trouver le nombre de Plywood on divise la longueur de l’escalier par la longueur d’une feuille de Plywood (2.40m). – Bois – dur : 1 bois – dur par mètre linéaire. – Clous : 100 clous par Plywood. – Planche : Longueur de la planche utilisée à diviser par la largeur de l’escalier puis on multiplie le résultat par le nombre de marche pour trouver le nombre de planche. – Planche pour paillasse : (Long. de la paillasse ÷ Long. de la planche utilisée) × 2. – Bois 2" × 4" × 14' ou 16' : Trois (3) bois 2" × 4" × 14' ou 16' par Plywood. 32 – FERRAILLAGE DE L’ESCALIER  Pour le ferraillage de l’escalier, on fait un quadrillage de fer ½ " de 15cm, 20cm, 25cm, etc.… La longueur des fers ½ " dépend de la longueur du ou des volets, de la largeur et les deux attentes de l’escalier.  Escalier en U Pierre louis Reginal Ingenieur Civil
  • 25.  Escalier en L 33 – BETON DE L’ESCALIER  Dosage 350Kg / m3  Volume de béton pour la paillasse et le palier : Vb1 = L (Longueur) × ℓ (Largeur) × e (épaisseur)  Volume de béton pour les marches : Vb2 = [{L (Longueur) × ℓ (Largeur) × e (épaisseur)} × nombre de marche] ÷ 2  Volume de béton total : VbT = Vb1 + Vb2  Sable blanc : VbT × 0.9  Gravier : VbT × 0.5  Ciment : VbT × 8 Sacs  Eau : VbT × 60 galons N.B. : Pour le Sable de rivière ou sable moulin on fait l’inverse d’où 0.5 pour sable et 0.9 pour gravier. Pierre louis Reginal Ingenieur Civil
  • 26. 34 – CREPISSAGE + ENDUIT  Echafaudage Plafond  Plywood : Surface de plafond divisée par la surface d’un plywood.  Bois 2 × 4 : 1 bois multiplié par surface de plafond.  Bois durs : 2 bois durs par m2.  Clous 2½" : 30 clous par plywood. Parois  Plywood : La longueur du mur divisée par la longueur d’un plywood (2.40m).  Bois 2 × 4 : 4 bois multiplié par mètre linéaire.  Clous 2½" : 30 clous par plywood.  Volume de mortier pour l’enduit  Sable : 0.10m3 (Sable blanc) / m2  Sable : 0.50m3 (Sable moulin ou rivière) / m2  Ciment : 0.28 sacs / m2  Volume de mortier pour le cirage  Sable : 0.15m3 (Sable blanc) / m2  Sable : 0.60m3 (Sable moulin ou rivière) / m2  Ciment : 0.75 sacs / m2 35 – PEINTURE  Gallon peinture : La surface à peindre divisée par 13m2 par gallon.  Papier sablé : 3 sablés par gallon.  Mastic : Evaluation forfaitaire. Pierre louis Reginal Ingenieur Civil
  • 27. 35 – REVETEMENT EN CERAMIQUES     M2 céramique : La surface du parquet ou du mur ; bordure 0.11m2 par mètre. Ciment gris : 0.20 sac par m2. Ciment blanc : 0.015 sac par m2. Sable : 0.05m3 par m2 36 – TOITURE OU CHARPENTRE Il faut : 20 BMF / m2 latte comprise Tôle dimension  Tôle 15" : 27" × 72"  Tôle 17" : 15" × 60"  Tôle 23" : 6" × 38"  Couverture : 3 lattes par feuille tôle, les chevrons sont espacés de 2ft. soit 60cm. Pierre louis Reginal Ingenieur Civil
  • 28.  LES UNITES DE MESURES DANS LA CONSTRUCTION  Le Mètre linéaire (m ou ml) => Mesure de longueur  Le Centimètre (cm) => Mesure de longueur  Le Mètre carré (m2) => Mesure de surface  Le Hectare (Ha) = 10000m2 => Mesure de surface (Grande surface)  Le Carreau = 12900m2 => Mesure de surface (Grand domaine)  Le Centiemme = 129m2 => Mesure de surface (Petite surface ou petit domaine)  Le Mètre cube (m3) => mesure de volume  Le Kilogramme (Kg) => Mesure de poids  La Livre (lv) => Mesure de poids  Le Litre (lt) => Mesure de capacité  La Brouette = 65 à 70 litres  Le Sac de ciment = 42.50 Kg. ou 50 Kg.  Le Système de dosage de béton : 1 – 2 – 4  Pied Cube : 1'3 de ciment -- 2'3 de sable -- 4'3 de gravier  Une (1) Brouette de deux (2) sacs de ciment.  Deux (2) Brouettes de sable (Rivière ou moulin).  Quatre (4) Brouettes de gravier. Ou  Une (1) Brouette de deux (2) sacs de ciment.  Deux (2) Brouettes de gravier.  Quatre Brouettes de sable blanc.  Le Système de dosage de béton : 1 – 1 – 2  Pied Cube : 1'3 de ciment -- 1'3 de sable -- 2'3 de gravier  Un (1) sac de ciment.  Une (1) Brouette de sable (Rivière ou moulin).  Deux (2) Brouettes de gravier. Pierre louis Reginal Ingenieur Civil
  • 29.  Un (1) Canter (Petit camion à benne) = 2.25m3  Un (1) Canter ≈ 25Brouettes de matériaux.  Un (1) Camion à benne (6 roues) = 5m3 à 6m3.  Un (1) Camion à benne (10 roues) = 11m3 à 12m3.  Un (1) Gallon = 3.785litres  1'(Pied) = 12" (Pouce)  1"(Pouce) = 2.54cm  1'(Pied) = 30cm  Un (1) Rouleau de fil à ligaturer = 50 livres  Un (1) Livre = 17m  Un (1) Rouleau de ficelle = 500' (Pied) = 1 livre = 162.50mèttres  Un (1) Livre clous 2 ½" AT = 90Clous  Une (1) barre fer (Φ) 1½" × 40' =  Une (1) barre fer (Φ) 1" × 30' = livres livres => Diamètre = 3.81cm => Diamètre = 2.54cm  Une (1) barre fer (Φ) 5/8" × 30' = 31.29livres => Diamètre = 1.588cm  Une (1) barre fer (Φ) ½" × 30' = 20.04livres => Diamètre = 1.27cm  Une (1) barre fer (Φ) ¼" × 30' = 5.04livres => Diamètre = 0.635cm  Une (1) barre fer (Φ) ¼" × 20' = 3.34livres => Diamètre = 0.635cm DIAMETRE en Pouces DIAMETRE en cm SECTION en cm POIDS par pieds en Lbs POIDS par ml en kg 1/4’’ 3/8’’ 1/2’’ 5/8’’ 3/4’’ 7/8’’ 1’’ 1-1/4’’ 0.635 0.9525 1.27 1.58 1.905 2.2225 2.54 3.175 0.3144 0.7068 1.258 1.9646 2.8366 3.851 5.067 7.91 0.167 0.378 0.668 1.043 1.502 2.044 2.670 4.172 0.249 0.563 0.994 1.552 2.235 3.041 3.973 6.208 Pierre louis Reginal POIDS en Lbs par barre de : 6m×20’ 3.34 7.52 13.36 20.86 30.04 40.88 53.40 83.44 9m×30’ 13m×40’ 5.01 6.68 11.28 15.04 20.04 26.72 31.29 41.72 45.06 60.08 61.32 81.75 80.10 106.80 125.16 166.88 Ingenieur Civil
  • 30. DOSSIER TECHNIQUE / DOSSIER DE CONSTRUCTION  BATIMENT  CONSIDERATIONS GENERALES : la construction de tout bâtiment nécessite l'élaboration d’un dossier écrit et dessiné ayant à la fois un caractère artistique, technique, financier et administratif. Ce dossier réalisé conjointement par l’architecte et les ingénieurs.  DESSINS 1) Plan de situation : c’est un dessin à petite échelle (1/5000e ou 1/10000e) localisant la parcelle à construire dans la commune. C’est généralement un relevé de plan cadastral. 2) Plan de masse : C’est un dessin exécuté à l’échelle (1/250 e ou 1/500 e) précisant la position du ou des bâtiment (s) sur la parcelle, les voies d’accès et les viabilités dont dispose le terrain par exemples : Eau, gaz, égout, électricité, téléphone, etc.… 3) Les dessins de l’ensemble : Ces dessins sont exécutés à l’échelle 1/50 e ou parfois au 1/100e et comportent : a) Les plans de différents niveaux (sous – sol, rez – de – chausser, étages). b) Les coupes verticales nécessaires à la définition de l’ouvrage. c) les coupes partielles et les dessins de détails. d) Des façades.  LE CAHIER DES CHARGES  C’est un document administratif et juridique du dossier, il indique aux entreprises les différentes modalités à respecter dans l’exécution des travaux telles que : – Les modalités de passation des marchés. – La responsabilité des entreprises. – Les clauses de révision des prix. – Les dates et les modes de paiement des travaux. – Les pénalités pour retard d’exécution.  PLANNING DES TRAVEAUX  Plan d’action : Il s’agit d’un tableau indiquant la date, la durée, l’ordre d’intervention des entreprises. Pierre louis Reginal Ingenieur Civil
