JUS 2001 - Maillage d'un béton avec Microgen

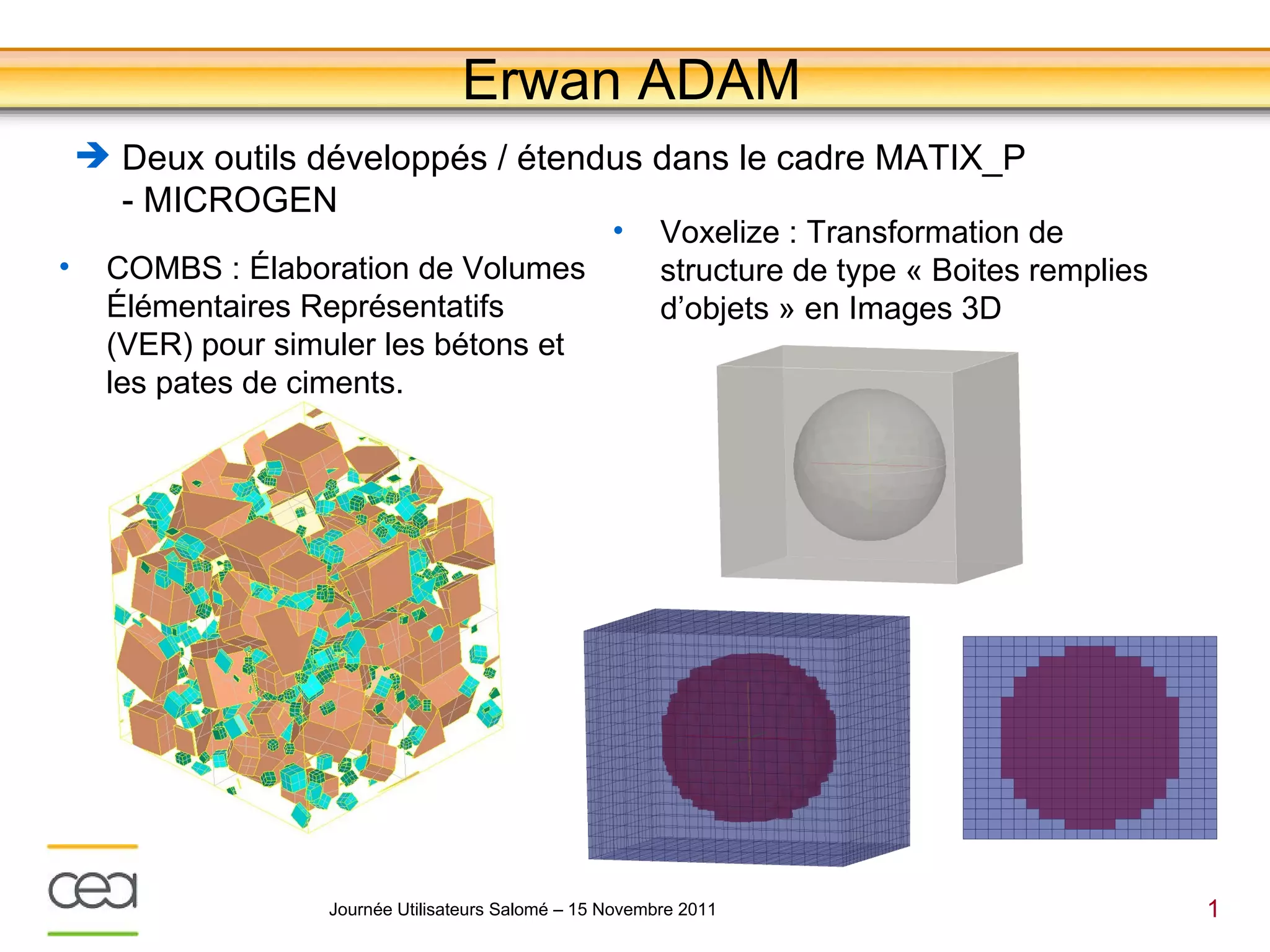

- 1. Erwan ADAM Deux outils développés / étendus dans le cadre MATIX_P - MICROGEN • Voxelize : Transformation de • COMBS : Élaboration de Volumes structure de type « Boites remplies Élémentaires Représentatifs d’objets » en Images 3D (VER) pour simuler les bétons et les pates de ciments. Journée Utilisateurs Salomé – 15 Novembre 2011 1

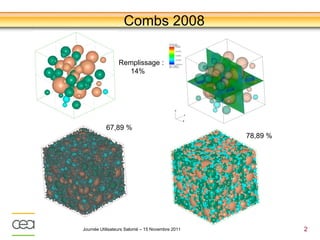

- 2. Combs 2008 Remplissage : 14% 67,89 % 78,89 % Journée Utilisateurs Salomé – 15 Novembre 2011 2

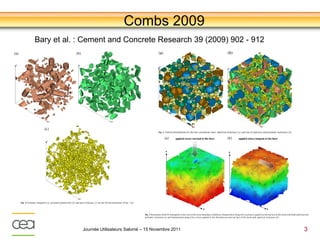

- 3. Combs 2009 Bary etal. : Cement and Concrete Research 39 (2009) 902 - 912 Journée Utilisateurs Salomé – 15 Novembre 2011 3

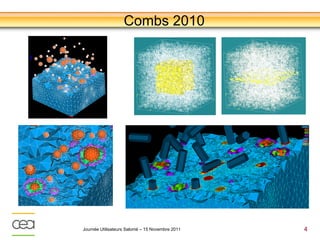

- 4. Combs 2010 Journée UtilisateursSalomé – 15 Novembre 2011 4

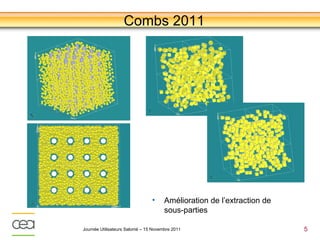

- 5. Combs 2011 • Amélioration de l’extraction de sous-parties Journée Utilisateurs Salomé – 15 Novembre 2011 5

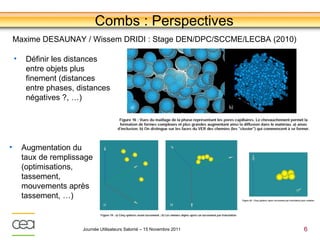

- 6. Combs : Perspectives Maxime DESAUNAY / Wissem DRIDI : Stage DEN/DPC/SCCME/LECBA (2010) • Définir les distances entre objets plus finement (distances entre phases, distances négatives ?, …) • Augmentation du taux de remplissage (optimisations, tassement, mouvements après tassement, …) Journée Utilisateurs Salomé – 15 Novembre 2011 6

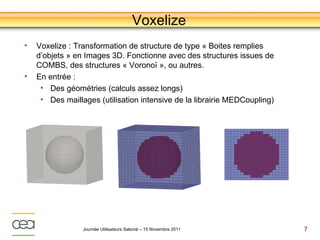

- 7. Voxelize • Voxelize : Transformation de structure de type « Boites remplies d’objets » en Images 3D. Fonctionne avec des structures issues de COMBS, des structures « Voronoï », ou autres. • En entrée : • Des géométries (calculs assez longs) • Des maillages (utilisation intensive de la librairie MEDCoupling) Journée Utilisateurs Salomé – 15 Novembre 2011 7

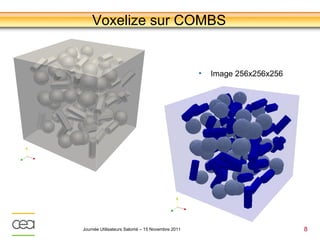

- 8. Voxelize sur COMBS • Image 256x256x256 Journée Utilisateurs Salomé – 15 Novembre 2011 8

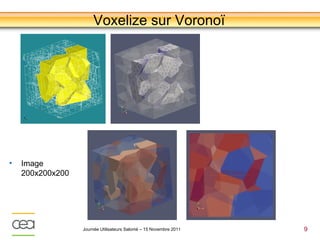

- 9. Voxelize sur Voronoï • Image 200x200x200 Journée Utilisateurs Salomé – 15 Novembre 2011 9
