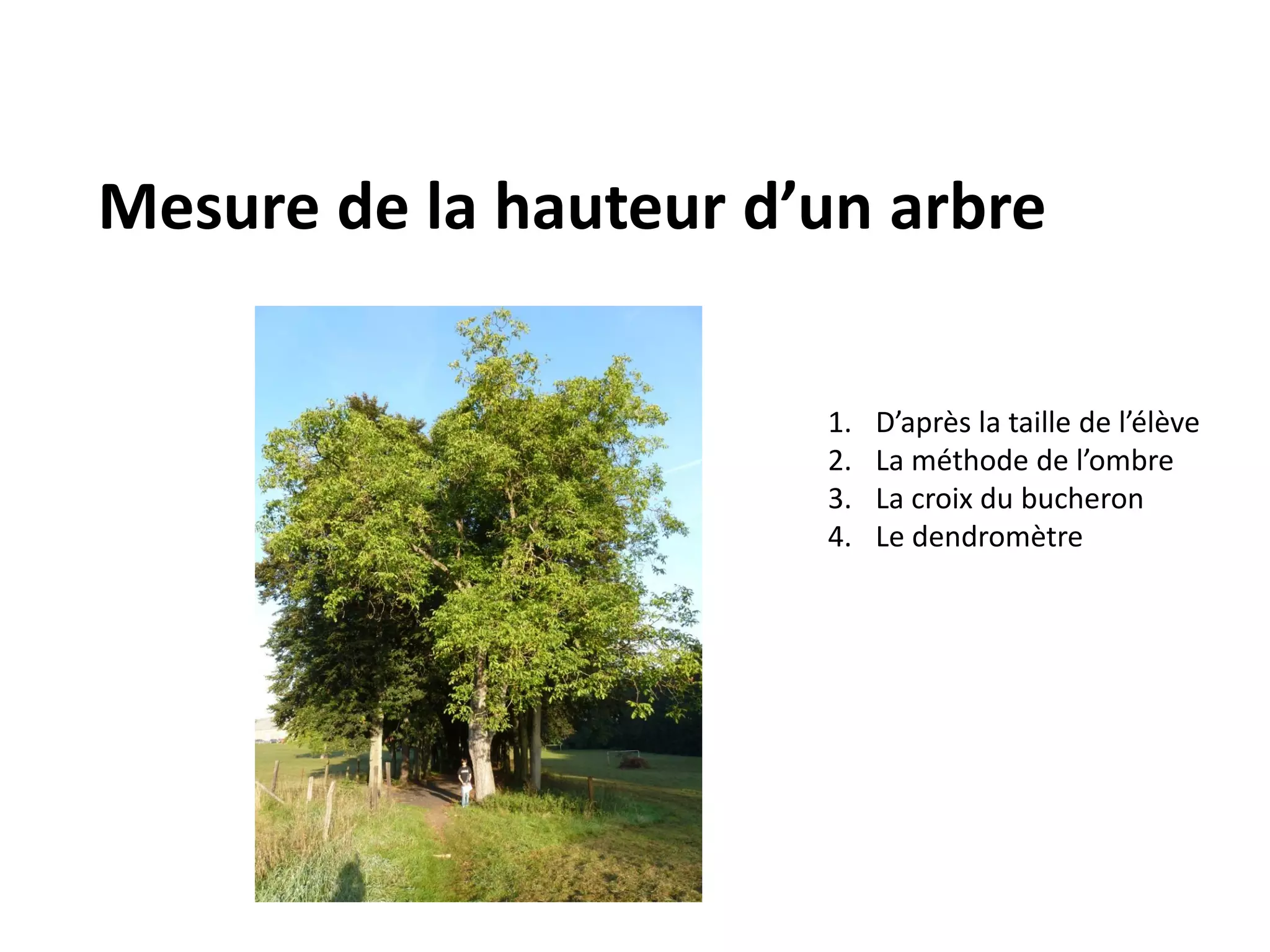

Mesure de la hauteur d’un arbre

                       1.   D’après la taille de l’élève
                       2.   La méthode de l’ombre
                       3.   La croix du bucheron
                       4.   Le dendromètre

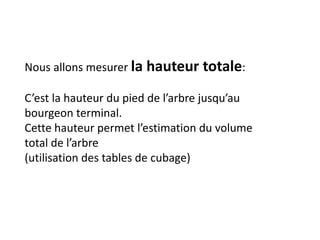

Nous allons mesurer la hauteur totale:

C’est la hauteur du pied de l’arbre jusqu’au
bourgeon terminal.
Cette hauteur permet l’estimation du volume
total de l’arbre
(utilisation des tables de cubage)

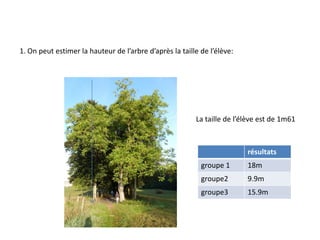

1. On peut estimer la hauteur de l’arbre d’après la taille de l’élève:




                                                         La taille de l’élève est de 1m61



                                                                         résultats
                                                           groupe 1      18m
                                                           groupe2       9.9m
                                                           groupe3       15.9m

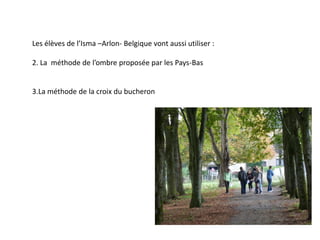

Les élèves de l’Isma –Arlon- Belgique vont aussi utiliser :

2. La méthode de l’ombre proposée par les Pays-Bas


3.La méthode de la croix du bucheron

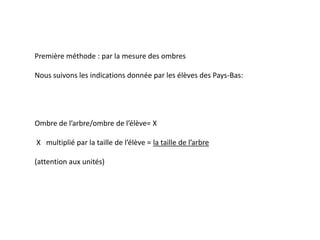

Première méthode : par la mesure des ombres

Nous suivons les indications donnée par les élèves des Pays-Bas:




Ombre de l’arbre/ombre de l’élève= X

X multiplié par la taille de l’élève = la taille de l’arbre

(attention aux unités)

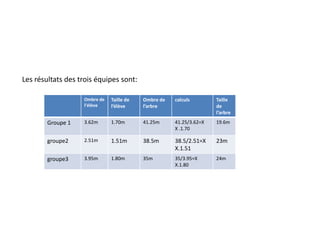

Les résultats des trois équipes sont:

                   Ombre de   Taille de   Ombre de   calculs        Taille
                   l’élève    l’élève     l’arbre                   de
                                                                    l’arbre
        Groupe 1   3.62m      1.70m       41.25m     41.25/3.62=X   19.6m
                                                     X .1.70

        groupe2    2.51m      1.51m       38.5m      38.5/2.51=X    23m
                                                     X.1.51
        groupe3    3.95m      1.80m       35m        35/3.95=X      24m
                                                     X.1.80

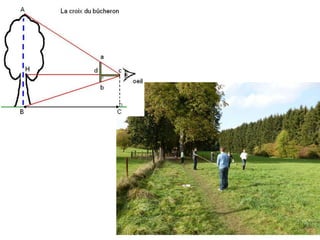

Deuxième méthode: la croix du bucheron

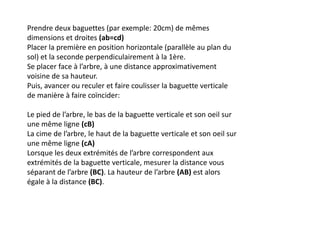

Prendre deux baguettes (par exemple: 20cm) de mêmes
dimensions et droites (ab=cd)
Placer la première en position horizontale (parallèle au plan du
sol) et la seconde perpendiculairement à la 1ère.
Se placer face à l’arbre, à une distance approximativement
voisine de sa hauteur.
Puis, avancer ou reculer et faire coulisser la baguette verticale
de manière à faire coïncider:

Le pied de l’arbre, le bas de la baguette verticale et son oeil sur
une même ligne (cB)
La cime de l’arbre, le haut de la baguette verticale et son oeil sur
une même ligne (cA)
Lorsque les deux extrémités de l’arbre correspondent aux
extrémités de la baguette verticale, mesurer la distance vous
séparant de l’arbre (BC). La hauteur de l’arbre (AB) est alors
égale à la distance (BC).

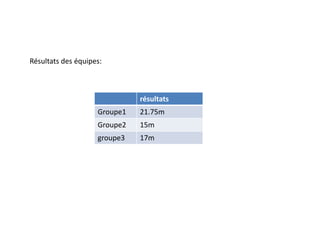

Résultats des équipes:



                              résultats
                    Groupe1   21.75m
                    Groupe2   15m
                    groupe3   17m
Notre travail est compliqué car nous n’avons pas de décamètre

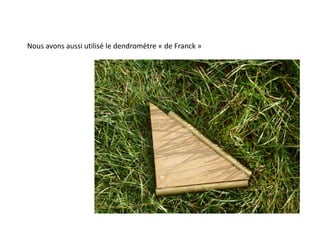

Nous avons aussi utilisé le dendromètre « de Franck »

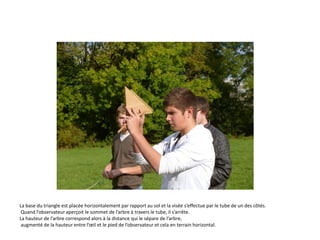

La base du triangle est placée horizontalement par rapport au sol et la visée s’effectue par le tube de un des côtés.
 Quand l’observateur aperçoit le sommet de l’arbre à travers le tube, il s’arrête.
La hauteur de l’arbre correspond alors à la distance qui le sépare de l’arbre,
 augmenté de la hauteur entre l’œil et le pied de l’observateur et cela en terrain horizontal.

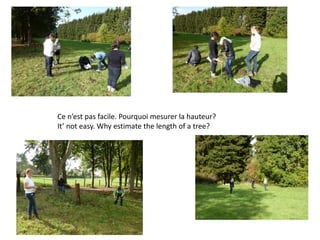

Ce n’est pas facile. Pourquoi mesurer la hauteur?
It’ not easy. Why estimate the length of a tree?

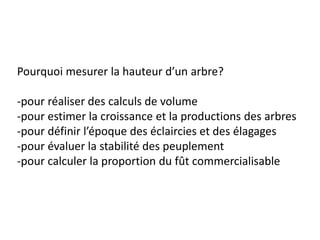

Pourquoi mesurer la hauteur d’un arbre?

-pour réaliser des calculs de volume
-pour estimer la croissance et la productions des arbres
-pour définir l’époque des éclaircies et des élagages
-pour évaluer la stabilité des peuplement
-pour calculer la proportion du fût commercialisable

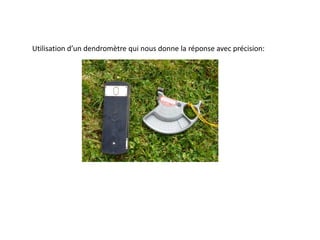

Utilisation d’un dendromètre qui nous donne la réponse avec précision:

Contenu connexe

En vedette

Presentation Next'School sur Facebook par le CRT Alsace
Presentation Next'School sur Facebook par le CRT Alsace Presentation Next'School sur Facebook par le CRT Alsace
Presentation Next'School sur Facebook par le CRT Alsace
CCI Alsace Eurométropole

Contenu d'un nouveau cours sur les Technologies sémantiques
Contenu d'un nouveau cours sur les Technologies sémantiquesContenu d'un nouveau cours sur les Technologies sémantiques
Contenu d'un nouveau cours sur les Technologies sémantiques
Gilbert Paquette

Carnaval de-nice-2011-stelaspinoie
Carnaval de-nice-2011-stelaspinoieCarnaval de-nice-2011-stelaspinoie
Carnaval de-nice-2011-stelaspinoieArfenia Sarkissian

Agile .Net France à Lyon 9 juillet 2013 - Soirée de lancement à Lyon
Agile .Net France à Lyon 9 juillet 2013 - Soirée de lancement à LyonAgile .Net France à Lyon 9 juillet 2013 - Soirée de lancement à Lyon
Agile .Net France à Lyon 9 juillet 2013 - Soirée de lancement à Lyonthavo001

Rapport deuxième mobilité :Valladolid
Rapport deuxième mobilité :ValladolidRapport deuxième mobilité :Valladolid
Rapport deuxième mobilité :ValladolidMarinela

Rôle d'Internet dans les rencontres sexuelles chez les gays : aspects méthodo...
Rôle d'Internet dans les rencontres sexuelles chez les gays : aspects méthodo...Rôle d'Internet dans les rencontres sexuelles chez les gays : aspects méthodo...
Rôle d'Internet dans les rencontres sexuelles chez les gays : aspects méthodo...
CripsIDF

Solvay historique
Solvay historique Solvay historique
Solvay historique
Florian Castelli-Branle

видовременные формы
видовременные формывидовременные формы
видовременные формыArfenia Sarkissian

Etude de Rémunération Monaco Hays 2012/2013 - Monaco Salary Guide
Etude de Rémunération Monaco Hays 2012/2013 - Monaco Salary Guide Etude de Rémunération Monaco Hays 2012/2013 - Monaco Salary Guide
Etude de Rémunération Monaco Hays 2012/2013 - Monaco Salary Guide
Hays France

Cash piscines catalogue 2013
Cash piscines catalogue 2013Cash piscines catalogue 2013
Cash piscines catalogue 2013CashPiscines

Présentation orale l'avenir de la langue francaise
Présentation orale   l'avenir de la langue francaisePrésentation orale   l'avenir de la langue francaise
Présentation orale l'avenir de la langue francaisejakefriedler

Anti-paludogramme - Tests de chimiosensibilité in vitro : un test de phénotypage
Anti-paludogramme - Tests de chimiosensibilité in vitro : un test de phénotypageAnti-paludogramme - Tests de chimiosensibilité in vitro : un test de phénotypage
Anti-paludogramme - Tests de chimiosensibilité in vitro : un test de phénotypage
Institut Pasteur de Madagascar

Intervention SEO Ecotic
Intervention SEO EcoticIntervention SEO Ecotic
Intervention SEO Ecotic
utopiaweb

Présentation scotch final
Présentation scotch finalPrésentation scotch final
Présentation scotch finalvanderpee

Capitalisation de politiques publiques et d'un partenariat scientifique en Af...
Capitalisation de politiques publiques et d'un partenariat scientifique en Af...Capitalisation de politiques publiques et d'un partenariat scientifique en Af...
Capitalisation de politiques publiques et d'un partenariat scientifique en Af...
valéry ridde


En vedette (20)

Presentation Next'School sur Facebook par le CRT Alsace
Presentation Next'School sur Facebook par le CRT Alsace Presentation Next'School sur Facebook par le CRT Alsace
Presentation Next'School sur Facebook par le CRT Alsace

Contenu d'un nouveau cours sur les Technologies sémantiques
Contenu d'un nouveau cours sur les Technologies sémantiquesContenu d'un nouveau cours sur les Technologies sémantiques
Contenu d'un nouveau cours sur les Technologies sémantiques

Carnaval de-nice-2011-stelaspinoie
Carnaval de-nice-2011-stelaspinoieCarnaval de-nice-2011-stelaspinoie
Carnaval de-nice-2011-stelaspinoie

Unite 1 voyage en avion 1
Unite 1 voyage en avion 1Unite 1 voyage en avion 1
Unite 1 voyage en avion 1

Tableaux Cezanne
Tableaux CezanneTableaux Cezanne
Tableaux Cezanne

Agile .Net France à Lyon 9 juillet 2013 - Soirée de lancement à Lyon
Agile .Net France à Lyon 9 juillet 2013 - Soirée de lancement à LyonAgile .Net France à Lyon 9 juillet 2013 - Soirée de lancement à Lyon
Agile .Net France à Lyon 9 juillet 2013 - Soirée de lancement à Lyon

Rapport deuxième mobilité :Valladolid
Rapport deuxième mobilité :ValladolidRapport deuxième mobilité :Valladolid
Rapport deuxième mobilité :Valladolid

Rôle d'Internet dans les rencontres sexuelles chez les gays : aspects méthodo...
Rôle d'Internet dans les rencontres sexuelles chez les gays : aspects méthodo...Rôle d'Internet dans les rencontres sexuelles chez les gays : aspects méthodo...
Rôle d'Internet dans les rencontres sexuelles chez les gays : aspects méthodo...

Solvay historique
Solvay historique Solvay historique
Solvay historique

видовременные формы
видовременные формывидовременные формы
видовременные формы

Les grands faits historiques
Les grands faits historiquesLes grands faits historiques
Les grands faits historiques

Audition voyages 10e
Audition voyages 10eAudition voyages 10e
Audition voyages 10e

Etude de Rémunération Monaco Hays 2012/2013 - Monaco Salary Guide
Etude de Rémunération Monaco Hays 2012/2013 - Monaco Salary Guide Etude de Rémunération Monaco Hays 2012/2013 - Monaco Salary Guide
Etude de Rémunération Monaco Hays 2012/2013 - Monaco Salary Guide

Cash piscines catalogue 2013
Cash piscines catalogue 2013Cash piscines catalogue 2013
Cash piscines catalogue 2013

Présentation orale l'avenir de la langue francaise
Présentation orale   l'avenir de la langue francaisePrésentation orale   l'avenir de la langue francaise
Présentation orale l'avenir de la langue francaise

Anti-paludogramme - Tests de chimiosensibilité in vitro : un test de phénotypage
Anti-paludogramme - Tests de chimiosensibilité in vitro : un test de phénotypageAnti-paludogramme - Tests de chimiosensibilité in vitro : un test de phénotypage
Anti-paludogramme - Tests de chimiosensibilité in vitro : un test de phénotypage

Intervention SEO Ecotic
Intervention SEO EcoticIntervention SEO Ecotic
Intervention SEO Ecotic

Présentation scotch final
Présentation scotch finalPrésentation scotch final
Présentation scotch final

Capitalisation de politiques publiques et d'un partenariat scientifique en Af...
Capitalisation de politiques publiques et d'un partenariat scientifique en Af...Capitalisation de politiques publiques et d'un partenariat scientifique en Af...
Capitalisation de politiques publiques et d'un partenariat scientifique en Af...

bureatique
bureatiquebureatique
bureatique


Plus de Marinela

Calendrier comenius premiere partie poems en 4 langues et dessins
Calendrier comenius premiere partie poems en 4 langues  et dessinsCalendrier comenius premiere partie poems en 4 langues  et dessins
Calendrier comenius premiere partie poems en 4 langues et dessinsMarinela

Numero 1 du Journal ambassadeurs
Numero 1 du Journal ambassadeursNumero 1 du Journal ambassadeurs
Numero 1 du Journal ambassadeursMarinela

Rapport première mobilité à vulcan
Rapport  première mobilité à vulcanRapport  première mobilité à vulcan
Rapport première mobilité à vulcanMarinela

Feuillet exposition
Feuillet expositionFeuillet exposition
Feuillet expositionMarinela

Arbres et nature affiche
Arbres et nature afficheArbres et nature affiche
Arbres et nature afficheMarinela

Présentationlugol
PrésentationlugolPrésentationlugol
PrésentationlugolMarinela

Présentationchromatofeutres
PrésentationchromatofeutresPrésentationchromatofeutres
PrésentationchromatofeutresMarinela

Présentationchromatofeuilles
PrésentationchromatofeuillesPrésentationchromatofeuilles
PrésentationchromatofeuillesMarinela

A tree in 4 seasons
A tree in 4 seasonsA tree in 4 seasons
A tree in 4 seasons
Marinela

Photos d empreints
Photos d empreintsPhotos d empreints
Photos d empreintsMarinela

A quel animal correspond cette empreinte
A quel animal correspond cette empreinteA quel animal correspond cette empreinte
A quel animal correspond cette empreinteMarinela

Le loup ppt Belgique
Le loup ppt BelgiqueLe loup ppt Belgique
Le loup ppt BelgiqueMarinela

Le loup en Roumanie
Le loup en RoumanieLe loup en Roumanie
Le loup en RoumanieMarinela

Betes sauvages de Roumanie
Betes sauvages de RoumanieBetes sauvages de Roumanie
Betes sauvages de RoumanieMarinela

Fêtes et coutumes d'automne-Vulcan
Fêtes et coutumes d'automne-VulcanFêtes et coutumes d'automne-Vulcan
Fêtes et coutumes d'automne-VulcanMarinela

Vulcan entre légende et modernité - présentation
Vulcan  entre légende et modernité - présentationVulcan  entre légende et modernité - présentation
Vulcan entre légende et modernité - présentationMarinela

Coutumes et fêtes d'automne -Vulcan,Valea Jiului
Coutumes et fêtes d'automne -Vulcan,Valea JiuluiCoutumes et fêtes d'automne -Vulcan,Valea Jiului
Coutumes et fêtes d'automne -Vulcan,Valea JiuluiMarinela

Présentation du projet à Pont l'Abbé
Présentation du projet à Pont l'AbbéPrésentation du projet à Pont l'Abbé
Présentation du projet à Pont l'AbbéMarinela

Présentation du projet à Vulcan
Présentation du projet à VulcanPrésentation du projet à Vulcan
Présentation du projet à VulcanMarinela


Plus de Marinela (20)

Calendrier comenius premiere partie poems en 4 langues et dessins
Calendrier comenius premiere partie poems en 4 langues  et dessinsCalendrier comenius premiere partie poems en 4 langues  et dessins
Calendrier comenius premiere partie poems en 4 langues et dessins

Numero 1 du Journal ambassadeurs
Numero 1 du Journal ambassadeursNumero 1 du Journal ambassadeurs
Numero 1 du Journal ambassadeurs

Rapport première mobilité à vulcan
Rapport  première mobilité à vulcanRapport  première mobilité à vulcan
Rapport première mobilité à vulcan

Feuillet exposition
Feuillet expositionFeuillet exposition
Feuillet exposition

Arbres et nature affiche
Arbres et nature afficheArbres et nature affiche
Arbres et nature affiche

Lettre
LettreLettre
Lettre

Présentationlugol
PrésentationlugolPrésentationlugol
Présentationlugol

Présentationchromatofeutres
PrésentationchromatofeutresPrésentationchromatofeutres
Présentationchromatofeutres

Présentationchromatofeuilles
PrésentationchromatofeuillesPrésentationchromatofeuilles
Présentationchromatofeuilles

A tree in 4 seasons
A tree in 4 seasonsA tree in 4 seasons
A tree in 4 seasons

Photos d empreints
Photos d empreintsPhotos d empreints
Photos d empreints

A quel animal correspond cette empreinte
A quel animal correspond cette empreinteA quel animal correspond cette empreinte
A quel animal correspond cette empreinte

Le loup ppt Belgique
Le loup ppt BelgiqueLe loup ppt Belgique
Le loup ppt Belgique

Le loup en Roumanie
Le loup en RoumanieLe loup en Roumanie
Le loup en Roumanie

Betes sauvages de Roumanie
Betes sauvages de RoumanieBetes sauvages de Roumanie
Betes sauvages de Roumanie

Fêtes et coutumes d'automne-Vulcan
Fêtes et coutumes d'automne-VulcanFêtes et coutumes d'automne-Vulcan
Fêtes et coutumes d'automne-Vulcan

Vulcan entre légende et modernité - présentation
Vulcan  entre légende et modernité - présentationVulcan  entre légende et modernité - présentation
Vulcan entre légende et modernité - présentation

Coutumes et fêtes d'automne -Vulcan,Valea Jiului
Coutumes et fêtes d'automne -Vulcan,Valea JiuluiCoutumes et fêtes d'automne -Vulcan,Valea Jiului
Coutumes et fêtes d'automne -Vulcan,Valea Jiului

Présentation du projet à Pont l'Abbé
Présentation du projet à Pont l'AbbéPrésentation du projet à Pont l'Abbé
Présentation du projet à Pont l'Abbé

Présentation du projet à Vulcan
Présentation du projet à VulcanPrésentation du projet à Vulcan
Présentation du projet à Vulcan


Mesurer la hauteur de l'arbre

  • 1. Mesure de la hauteur d’un arbre 1. D’après la taille de l’élève 2. La méthode de l’ombre 3. La croix du bucheron 4. Le dendromètre
  • 2. Nous allons mesurer la hauteur totale: C’est la hauteur du pied de l’arbre jusqu’au bourgeon terminal. Cette hauteur permet l’estimation du volume total de l’arbre (utilisation des tables de cubage)
  • 3. 1. On peut estimer la hauteur de l’arbre d’après la taille de l’élève: La taille de l’élève est de 1m61 résultats groupe 1 18m groupe2 9.9m groupe3 15.9m
  • 4. Les élèves de l’Isma –Arlon- Belgique vont aussi utiliser : 2. La méthode de l’ombre proposée par les Pays-Bas 3.La méthode de la croix du bucheron
  • 5. Première méthode : par la mesure des ombres Nous suivons les indications donnée par les élèves des Pays-Bas: Ombre de l’arbre/ombre de l’élève= X X multiplié par la taille de l’élève = la taille de l’arbre (attention aux unités)
  • 6.
  • 7.
  • 8. Les résultats des trois équipes sont: Ombre de Taille de Ombre de calculs Taille l’élève l’élève l’arbre de l’arbre Groupe 1 3.62m 1.70m 41.25m 41.25/3.62=X 19.6m X .1.70 groupe2 2.51m 1.51m 38.5m 38.5/2.51=X 23m X.1.51 groupe3 3.95m 1.80m 35m 35/3.95=X 24m X.1.80
  • 9. Deuxième méthode: la croix du bucheron
  • 10. Prendre deux baguettes (par exemple: 20cm) de mêmes dimensions et droites (ab=cd) Placer la première en position horizontale (parallèle au plan du sol) et la seconde perpendiculairement à la 1ère. Se placer face à l’arbre, à une distance approximativement voisine de sa hauteur. Puis, avancer ou reculer et faire coulisser la baguette verticale de manière à faire coïncider: Le pied de l’arbre, le bas de la baguette verticale et son oeil sur une même ligne (cB) La cime de l’arbre, le haut de la baguette verticale et son oeil sur une même ligne (cA) Lorsque les deux extrémités de l’arbre correspondent aux extrémités de la baguette verticale, mesurer la distance vous séparant de l’arbre (BC). La hauteur de l’arbre (AB) est alors égale à la distance (BC).

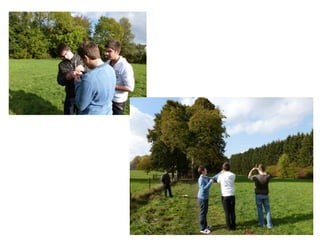

  • 11.
  • 12.
  • 13.
  • 14. Résultats des équipes: résultats Groupe1 21.75m Groupe2 15m groupe3 17m
  • 15. Notre travail est compliqué car nous n’avons pas de décamètre
  • 16. Nous avons aussi utilisé le dendromètre « de Franck »
  • 17. La base du triangle est placée horizontalement par rapport au sol et la visée s’effectue par le tube de un des côtés. Quand l’observateur aperçoit le sommet de l’arbre à travers le tube, il s’arrête. La hauteur de l’arbre correspond alors à la distance qui le sépare de l’arbre, augmenté de la hauteur entre l’œil et le pied de l’observateur et cela en terrain horizontal.
  • 18. Ce n’est pas facile. Pourquoi mesurer la hauteur? It’ not easy. Why estimate the length of a tree?
  • 19. Pourquoi mesurer la hauteur d’un arbre? -pour réaliser des calculs de volume -pour estimer la croissance et la productions des arbres -pour définir l’époque des éclaircies et des élagages -pour évaluer la stabilité des peuplement -pour calculer la proportion du fût commercialisable
  • 20. Utilisation d’un dendromètre qui nous donne la réponse avec précision:
