1. GPS Globe © 2013 - Tous droits réservés
N
S
EW
G L B E
G P S
www.globe4x4.com
Caméra de reculCaméra de recul
pourpour
Globe 800/800sGlobe 800/800s
NoticeNotice
www.globe4x4.comwww.globe4x4.com
Tel: 04 34 17 01 64Tel: 04 34 17 01 64
contact@globe4x4.comcontact@globe4x4.com
Siège : 296 chemin de la JasseSiège : 296 chemin de la Jasse
34980 Montferrier-sur-lez / France34980 Montferrier-sur-lez / France

2. 2 GPS Globe © 2013 - contact@globe4x4.com GPS Globe © 2013 - contact@globe4x4.com 3
Port d’alimentation Jack Femelle 5.5-2.1 :
Port d’alimentation Jack Male 5.5-2.1 :
3. Raccordement Caméra de recul
Etape1:
Connectez le connecteur d’alimentation Jack Male 5.5-2.1 à votre connecteur d’alimentation
5.5-2.1 Femelle se trouvant au bout du câble qui sort directement de la caméra de recul.
Etape2:
Deux solutions s’offrent alors à vous pour le raccordement de l’alimentation électrique en
fonction de l’utilisation que vous voulez faire de la caméra de recul:
1- Pour avoir la caméra de recul lorsque vous effectuez des manœuvres en marche arrière
uniquement, connectez les deux fils déjà dénudés à votre platine de feux arrière à l’empla-
cement de l’ampoule de recul en respectant la polarité à savoir le fil noir (masse) sur la partie
masse du châssis support d’ampoule et le fil rouge sur le + de votre ampoule (centre du cu-
lot). L’alimentation de votre caméra se fera avec la mise en service de la marche arrière. Il faut
ensuite alimenter le câble vidéo avec l’alimentation de la platine arrière en tirant un câble
d’alim + / - depuis la platine jusqu’au câble vidéo connecté a l’appareil sur les deux câbles
dénudé qui sont à l’extrémité.
2- Pour avoir la caméra de recul lorsque vous roulez et ce à votre demande (surveillance
d’une remorque tractée par exemple, marche arrière…), nous vous conseillons de connec-
tez les deux fils déjà dénudés à un interrupteur en respectant la polarité à savoir le fil noir
(masse) le fil rouge sur le + après contact. Cette connexion permet d’envoyer du courant à la
caméra uniquement quand vous activerez ce bouton. Il faut donc alimenter la caméra et le
gps avec le + qui sort de cet interrupteur et ainsi pouvoir vous en servir même lorsque vous
roulez. Nous vous mettons en garde cependant sur le fait que regarder votre écran en roulant
peut représenter un danger considérable et nous vous invitons à la plus grande prudence.
PS: Nous vous conseillons pour des raisons pratiques de souder les câbles pré-dénudés directement à
l’emplacement de votre ampoule (recul ou veilleuse) sur votre platine support d’ampoule arrière.
1. Contenu de la boite
Lors de la réception de votre camera, veuillez vérifier le contenu de la boite, vous devez
trouver :
- Une camera de recul avec un connecteur vidéo RCA Femelle jaune et un connec-
teur d’alimentation rouge format jack 5.5-2.1 Femelle.
- Une rallonge vidéo RCA Male / RCA Male (5 mètres ou 10 mètres)
- Un câble d’alimentation Jack 5.5-2.1 Male
- Un câble vidéo jack 3.5 mm Mâle / RCA Femelle
Pour vous facilitez la tâche nous avons déjà monté le support de fixation et la casquette de
votre caméra de recul. Vous pouvez bien sûr revoir les réglages des accessoires selon les
besoins de votre installation.
2. Connecteurs
Descriptif des différentes connectiques :
Port Vidéo RCA Femelle :
Port vidéo RCA Male :
Port vidéo et alimentation Jack 3.5 mm :

3. 4 GPS Globe © 2013 - contact@globe4x4.com GPS Globe © 2013 - contact@globe4x4.com 5

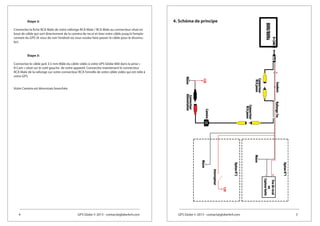

4. Schéma de principeEtape 3:
Connectez la fiche RCA Male de votre rallonge RCA Male / RCA Male au connecteur situé en
bout de câble qui sort directement de la caméra de recul et tirez votre câble jusqu’à l’empla-
cement du GPS (A vous de voir l’endroit où vous voulez faire passer le câble pour le dissimu-
ler).
Etape 3:
Connectez le câble jack 3.5 mm Mâle du câble vidéo à votre GPS Globe 800 dans la prise «
R-Cam » situé sur le coté gauche de votre appareil. Connectez maintenant le connecteur
RCA Male de la rallonge sur votre connecteur RCA Femelle de votre câble vidéo qui est relié à
votre GPS.
Votre Caméra est désormais branchée.
