1. MANUEL
D'UTILISATION DU
LOGICIEL
TOURATECH (TTQV4)
Manuel créé par Régis LACROIX
Remarques à adresser à conseillerb3.emn@laposte.net
1

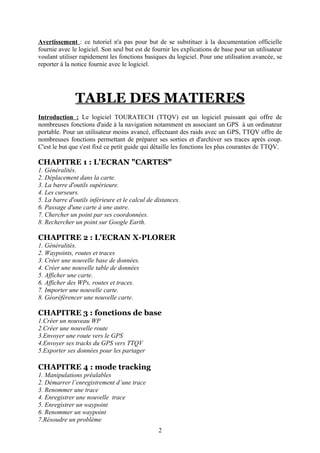

2. Avertissement : ce tutoriel n'a pas pour but de se substituer à la documentation officielle
fournie avec le logiciel. Son seul but est de fournir les explications de base pour un utilisateur
voulant utiliser rapidement les fonctions basiques du logiciel. Pour une utilisation avancée, se
reporter à la notice fournie avec le logiciel.
TABLE DES MATIERES
Introduction : Le logiciel TOURATECH (TTQV) est un logiciel puissant qui offre de
nombreuses fonctions d'aide à la navigation notamment en associant un GPS à un ordinateur
portable. Pour un utilisateur moins avancé, effectuant des raids avec un GPS, TTQV offre de
nombreuses fonctions permettant de préparer ses sorties et d'archiver ses traces après coup.
C'est le but que s'est fixé ce petit guide qui détaille les fonctions les plus courantes de TTQV.
CHAPITRE 1 : L'ECRAN "CARTES"
1. Généralités.
2. Déplacement dans la carte.
3. La barre d'outils supérieure.
4. Les curseurs.
5. La barre d'outils inférieure et le calcul de distances.
6. Passage d'une carte à une autre.
7. Chercher un point par ses coordonnées.
8. Rechercher un point sur Google Earth.
CHAPITRE 2 : L'ECRAN X-PLORER
1. Généralités.
2. Waypoints, routes et traces
3. Créer une nouvelle base de données.
4. Créer une nouvelle table de données
5. Afficher une carte.
6. Afficher des WPs, routes et traces.
7. Importer une nouvelle carte.
8. Géoréférencer une nouvelle carte.
CHAPITRE 3 : fonctions de base
1.Créer un nouveau WP
2.Créer une nouvelle route
3.Envoyer une route vers le GPS
4.Envoyer ses tracks du GPS vers TTQV
5.Exporter ses données pour les partager
CHAPITRE 4 : mode tracking
1. Manipulations préalables
2. Démarrer l’enregistrement d’une trace
3. Renommer une trace
4. Enregistrer une nouvelle trace
5. Enregistrer un waypoint

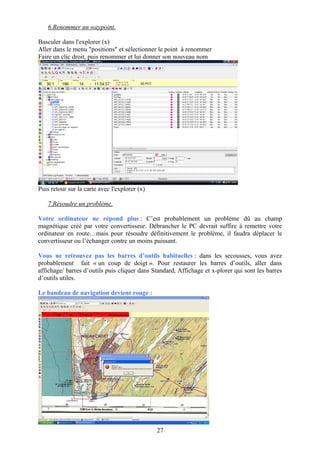

6. Renommer un waypoint
7.Résoudre un problème
2

3. CHAPITRE 1 : L'ECRAN "CARTES"
1. Généralités.

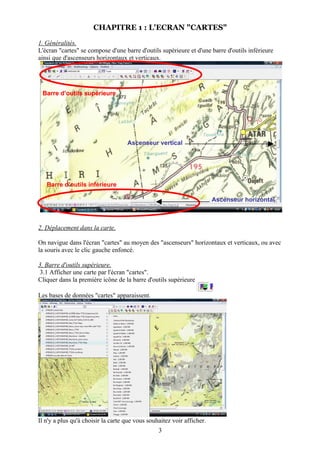

L'écran "cartes" se compose d'une barre d'outils supérieure et d'une barre d'outils inférieure
ainsi que d'ascenseurs horizontaux et verticaux.
Barre d’outils supérieure
Ascenseur vertical
Barre d’outils inférieure
Ascenseur horizontal
2. Déplacement dans la carte.
On navigue dans l'écran "cartes" au moyen des "ascenseurs" horizontaux et verticaux, ou avec
la souris avec le clic gauche enfoncé.
3. Barre d'outils supérieure.
3.1 Afficher une carte par l'écran "cartes".
Cliquer dans la première icône de la barre d'outils supérieure
Les bases de données "cartes" apparaissent.
Il n'y a plus qu'à choisir la carte que vous souhaitez voir afficher.
3

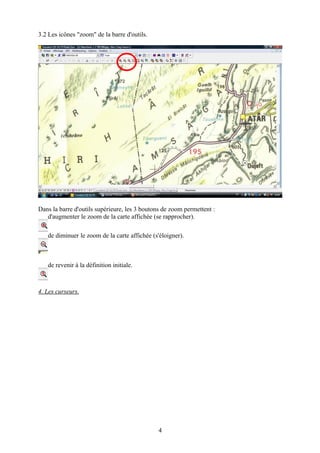

4. 3.2 Les icônes "zoom" de la barre d'outils.
Dans la barre d'outils supérieure, les 3 boutons de zoom permettent :
d'augmenter le zoom de la carte affichée (se rapprocher).
de diminuer le zoom de la carte affichée (s'éloigner).
de revenir à la définition initiale.
4. Les curseurs.
4

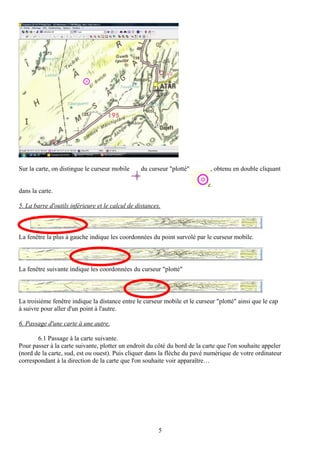

5. Sur la carte, on distingue le curseur mobile du curseur "plotté" , obtenu en double cliquant
dans la carte.
5. La barre d'outils inférieure et le calcul de distances.
La fenêtre la plus à gauche indique les coordonnées du point survolé par le curseur mobile.
La fenêtre suivante indique les coordonnées du curseur "plotté"
La troisième fenêtre indique la distance entre le curseur mobile et le curseur "plotté" ainsi que le cap
à suivre pour aller d'un point à l'autre.
6. Passage d'une carte à une autre.
6.1 Passage à la carte suivante.
Pour passer à la carte suivante, plotter un endroit du côté du bord de la carte que l'on souhaite appeler
(nord de la carte, sud, est ou ouest). Puis cliquer dans la flèche du pavé numérique de votre ordinateur
correspondant à la direction de la carte que l'on souhaite voir apparaître…
5

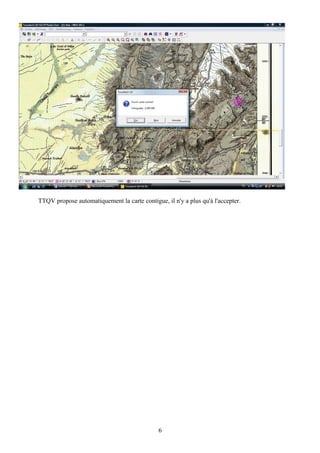

6. TTQV propose automatiquement la carte contigue, il n'y a plus qu'à l'accepter.
6

7. 6.2 Changement de carte.
Il s'agit, tout en restant dans la même zone, d'appeler une autre carte ( photo aérienne ou autre échelle
par exemple).
Plotter la position concernée, puis faire clic droit de la souris.
Sélectionner avec la souris la carte souhaitée…elle vient automatiquement remplacer la carte
précédemment affichée.
7. Chercher un point par ses coordonnées.
Dans la barre d 'outils supérieure, cliquer dans Options/chercher un point par coordonnées.
7

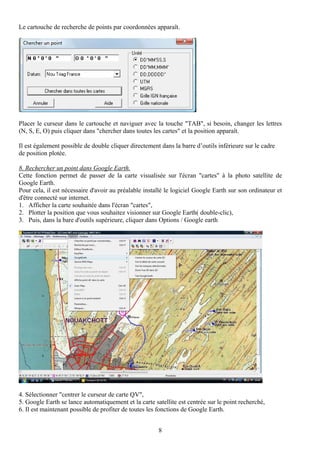

8. Le cartouche de recherche de points par coordonnées apparaît.
Placer le curseur dans le cartouche et naviguer avec la touche "TAB", si besoin, changer les lettres
(N, S, E, O) puis cliquer dans "chercher dans toutes les cartes" et la position apparaît.
Il est également possible de double cliquer directement dans la barre d’outils inférieure sur le cadre
de position plotée.
8. Rechercher un point dans Google Earth.
Cette fonction permet de passer de la carte visualisée sur l'écran "cartes" à la photo satellite de
Google Earth.
Pour cela, il est nécessaire d'avoir au préalable installé le logiciel Google Earth sur son ordinateur et
d'être connecté sur internet.
1. Afficher la carte souhaitée dans l'écran "cartes",
2. Plotter la position que vous souhaitez visionner sur Google Earth( double-clic),
3. Puis, dans la bare d'outils supérieure, cliquer dans Options / Google earth
4. Sélectionner "centrer le curseur de carte QV",
5. Google Earth se lance automatiquement et la carte satellite est centrée sur le point recherché,
6. Il est maintenant possible de profiter de toutes les fonctions de Google Earth.
8

9. CHAPITRE 2 : L'ECRAN X-PLORER.
1. Généralités
On passe de l'écran "cartes" à l'écran X-plorer en cliquant dans l'icône "x" de la barre d'outils
supérieure.
L'écran X-plorer se compose d'une barre d'outils spécifique, d'une fenêtre gauche et d'une
fenêtre droite.
Barre d’outils X-
plorer
Fenêtre
gauche Fenêtre
droite
La fenêtre gauche contient les bases de données de votre logiciel.
Chaque base de données se compose de tables de données.
En général, une base de données type contient les tables suivantes :
- cartes,
- dessins,
- waypoints,
- routes,
- tracks.
Lorsque vous cliquez sur une base de données ou une table dans la fenêtre gauche, son
contenu s'affiche dans la fenêtre droite.
9

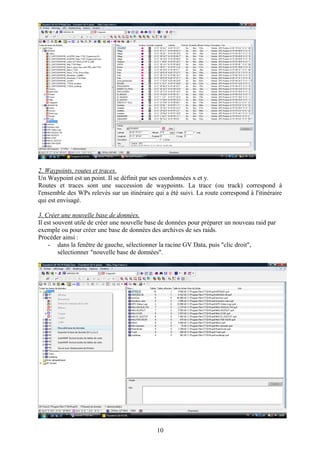

10. 2. Waypoints, routes et traces.
Un Waypoint est un point. Il se définit par ses coordonnées x et y.
Routes et traces sont une succession de waypoints. La trace (ou track) correspond à
l'ensemble des WPs relevés sur un itinéraire qui a été suivi. La route correspond à l'itinéraire
qui est envisagé.
3. Créer une nouvelle base de données.
Il est souvent utile de créer une nouvelle base de données pour préparer un nouveau raid par
exemple ou pour créer une base de données des archives de ses raids.
Procéder ainsi :
- dans la fenêtre de gauche, sélectionner la racine GV Data, puis "clic droit",
sélectionner "nouvelle base de données".
10

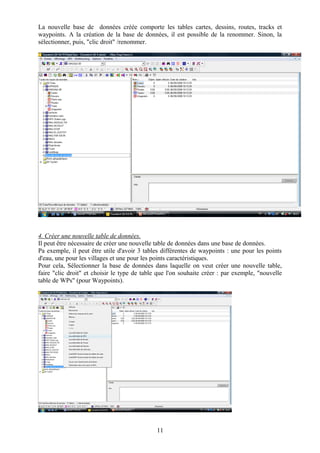

11. La nouvelle base de données créée comporte les tables cartes, dessins, routes, tracks et
waypoints. A la création de la base de données, il est possible de la renommer. Sinon, la
sélectionner, puis, "clic droit" /renommer.
4. Créer une nouvelle table de données.
Il peut être nécessaire de créer une nouvelle table de données dans une base de données.
Pa exemple, il peut être utile d'avoir 3 tables différentes de waypoints : une pour les points
d'eau, une pour les villages et une pour les points caractéristiques.
Pour cela, Sélectionner la base de données dans laquelle on veut créer une nouvelle table,
faire "clic droit" et choisir le type de table que l'on souhaite créer : par exemple, "nouvelle
table de WPs" (pour Waypoints).
11

12. Cela créera deux tables de WPs dans la base de données et il n'y aura plus qu'à renommer les
deux tables en les sélectionnant et faisant "clic droit" "renommer".
5. Afficher une carte.
Pour afficher une carte, il faut trouver la table de données qui contient la carte recherchée.
Puis faire un clic droit sur la carte recherchée et sélectionner "afficher"
12

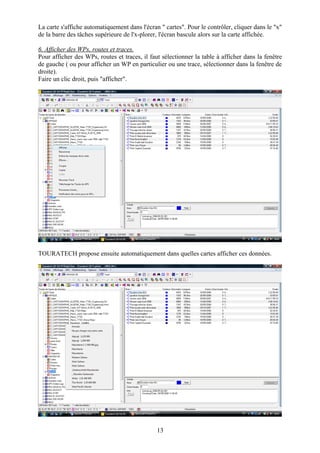

13. La carte s'affiche automatiquement dans l'écran " cartes". Pour le contrôler, cliquer dans le "x"
de la barre des tâches supérieure de l'x-plorer, l'écran bascule alors sur la carte affichée.
6. Afficher des WPs, routes et traces.
Pour afficher des WPs, routes et traces, il faut sélectionner la table à afficher dans la fenêtre
de gauche ( ou pour afficher un WP en particulier ou une trace, sélectionner dans la fenêtre de
droite).
Faire un clic droit, puis "afficher".
TOURATECH propose ensuite automatiquement dans quelles cartes afficher ces données.
13

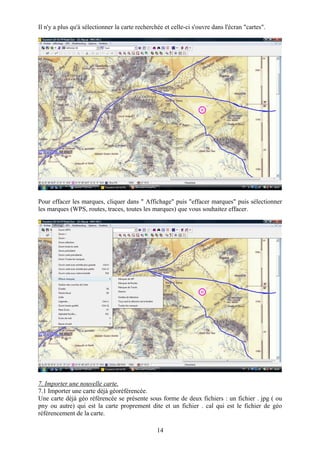

14. Il n'y a plus qu'à sélectionner la carte recherchée et celle-ci s'ouvre dans l'écran "cartes".
Pour effacer les marques, cliquer dans " Affichage" puis "effacer marques" puis sélectionner
les marques (WPS, routes, traces, toutes les marques) que vous souhaitez effacer.
7. Importer une nouvelle carte.
7.1 Importer une carte déjà géoréférencée.
Une carte déjà géo référencée se présente sous forme de deux fichiers : un fichier . jpg ( ou
pny ou autre) qui est la carte proprement dite et un fichier . cal qui est le fichier de géo
référencement de la carte.
14

15. Au préalable de toute manipulation, il est nécessaire de repérer dans les dossiers de TTQV à
quel endroit les cartes ont été installées. Par souci de sécurité, je conseillerai d'avoir les
éléments du logiciel sur le disque c: dans le dossier "program files" et les cartes sur le disque
d : dans un dossier "cartes" à créer.
Au préalable à toute manipulation, il faut placer les deux fichiers dans le même dossier.
Sélectionner la base de données "racine" de l'emplacement où vous voulez installer la
nouvelle carte, puis cliquer dans le petit disque ( 4° icône à droite dans la barre des tâches
supérieure)"importer cdrom de carte ou répertoire".
Une fenêtre vous invite à choisir le répertoire où la nouvelle carte est positionnée.
Choisir le dossier concerné puis cliquer dans "OK".
15

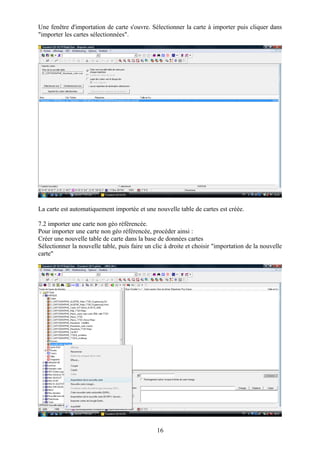

16. Une fenêtre d'importation de carte s'ouvre. Sélectionner la carte à importer puis cliquer dans
"importer les cartes sélectionnées".
La carte est automatiquement importée et une nouvelle table de cartes est créée.
7.2 importer une carte non géo référencée.
Pour importer une carte non géo référencée, procéder ainsi :
Créer une nouvelle table de carte dans la base de données cartes
Sélectionner la nouvelle table, puis faire un clic à droite et choisir "importation de la nouvelle
carte"
16

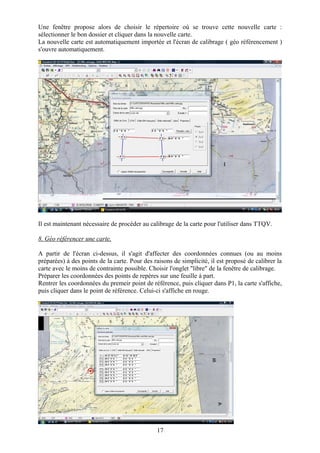

17. Une fenêtre propose alors de choisir le répertoire où se trouve cette nouvelle carte :
sélectionner le bon dossier et cliquer dans la nouvelle carte.
La nouvelle carte est automatiquement importée et l'écran de calibrage ( géo référencement )
s'ouvre automatiquement.
Il est maintenant nécessaire de procéder au calibrage de la carte pour l'utiliser dans TTQV.
8. Géo référencer une carte.
A partir de l'écran ci-dessus, il s'agit d'affecter des coordonnées connues (ou au moins
préparées) à des points de la carte. Pour des raisons de simplicité, il est proposé de calibrer la
carte avec le moins de contrainte possible. Choisir l'onglet "libre" de la fenêtre de calibrage.
Préparer les coordonnées des points de repères sur une feuille à part.
Rentrer les coordonnées du premeir point de référence, puis cliquer dans P1, la carte s'affiche,
puis cliquer dans le point de référence. Celui-ci s'affiche en rouge.
17

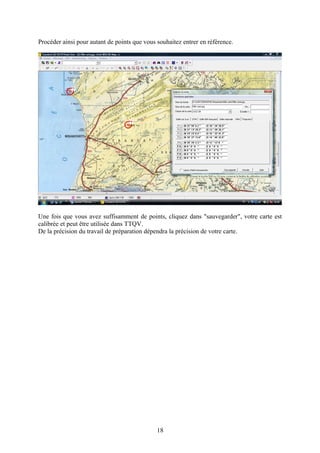

18. Procéder ainsi pour autant de points que vous souhaitez entrer en référence.
Une fois que vous avez suffisamment de points, cliquez dans "sauvegarder", votre carte est
calibrée et peut être utilisée dans TTQV.
De la précision du travail de préparation dépendra la précision de votre carte.
18

19. CHAPITRE 3:FONCTIONS DE BASE
1. Créer un nouveau Waypoint(WP).
Pour créer un nouveau WP, aller dans l'écran x-plorer et sélectionner la base de données
dans laquelle vous souhaitez créer ce nouveau WP.
Sélectionner ensuite la table de WPs destination puis faire un clic droit " nouveau WP"
Un nouveau WP est automatiquement créé.
Il faut maintenant lui donner un nom, entrer ses coordonnées et éventuellement lui donner
une couleur et une forme.
Cela se fait à partir de la fenêtre inférieure droite.
Renommer le WP
Modifier la couleur et la forme
Mentionner si besoin des observations
Entrer les coordonnées : latitude et longitude
19

20. Par exemple :
Essentiel : ne pas oublier de cliquer sur « sauver »
Le nouveau point est alors créé : pour l'afficher, le sélectionner, clic droit "afficher" puis
basculer dans l'écran "cartes" en cliquant dans le "x".
2. Créer une nouvelle route.
A partir de l'écran "cartes".
- Afficher la carte souhaitée et passer sur l'écran "cartes",
- Sélectionner dans la barre d'outils supérieure la base de données et la table de données
où la nouvelle route sera enregistrée,
- Cliquer dans l'icône "N", la fenêtre de baptême de la nouvelle route apparait
automatiquement,

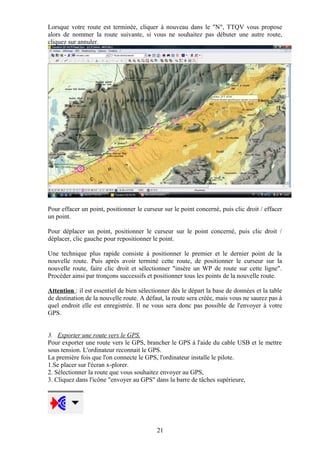

- Donner un nom à la nouvelle route, puis cliquer sur "OK", le curseur de création de
route apparait.
1. Sélectionner dans quelle base de données vous souhaitez créer cette
route
3.Cliquer dans « N » = nouveau tracé
2. Sélectionnez la table de données destination
du nouveau tracé : ici, choisir « routes »
4. Baptiser la nouvelle route et cliquer sur « OK »,
un curseur spécial apparaît
A l'aide du clic gauche de la souris, positionner les points de votre nouvelle route en
cliquant sur la carte.
20

21. Lorsque votre route est terminée, cliquer à nouveau dans le "N", TTQV vous propose
alors de nommer la route suivante, si vous ne souhaitez pas débuter une autre route,
cliquez sur annuler.
Pour effacer un point, positionner le curseur sur le point concerné, puis clic droit / effacer
un point.
Pour déplacer un point, positionner le curseur sur le point concerné, puis clic droit /
déplacer, clic gauche pour repositionner le point.
Une technique plus rapide consiste à positionner le premier et le dernier point de la
nouvelle route. Puis après avoir terminé cette route, de positionner le curseur sur la
nouvelle route, faire clic droit et sélectionner "insère un WP de route sur cette ligne".
Procéder ainsi par tronçons successifs et positionner tous les points de la nouvelle route.
Attention : il est essentiel de bien sélectionner dès le départ la base de données et la table
de destination de la nouvelle route. A défaut, la route sera créée, mais vous ne saurez pas à
quel endroit elle est enregistrée. Il ne vous sera donc pas possible de l'envoyer à votre
GPS.
3. Exporter une route vers le GPS.
Pour exporter une route vers le GPS, brancher le GPS à l'aide du cable USB et le mettre
sous tension. L'ordinateur reconnait le GPS.
La première fois que l'on connecte le GPS, l'ordinateur installe le pilote.
1.Se placer sur l'écran x-plorer.
2. Sélectionner la route que vous souhaitez envoyer au GPS,
3. Cliquez dans l'icône "envoyer au GPS" dans la barre de tâches supérieure,
21

22. 4. La connexion au GPS se fait et la route est envoyée au GPS.
5. Vérifier dans le GPS que la route est bien arrivée et qu'elle est complète.

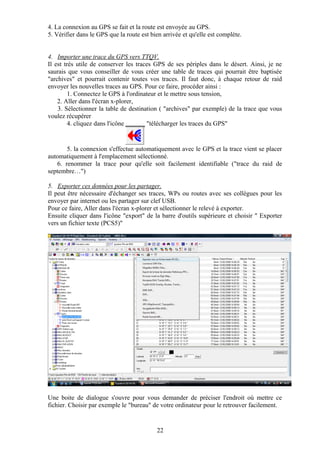

4. Importer une trace du GPS vers TTQV.
Il est très utile de conserver les traces GPS de ses périples dans le désert. Ainsi, je ne
saurais que vous conseiller de vous créer une table de traces qui pourrait être baptisée
"archives" et pourrait contenir toutes vos traces. Il faut donc, à chaque retour de raid
envoyer les nouvelles traces au GPS. Pour ce faire, procéder ainsi :
1. Connectez le GPS à l'ordinateur et le mettre sous tension,
2. Aller dans l'écran x-plorer,
3. Sélectionner la table de destination ( "archives" par exemple) de la trace que vous
voulez récupérer
4. cliquez dans l'icône "télécharger les traces du GPS"
5. la connexion s'effectue automatiquement avec le GPS et la trace vient se placer
automatiquement à l'emplacement sélectionné.
6. renommer la trace pour qu'elle soit facilement identifiable ("trace du raid de
septembre…")
5. Exporter ces données pour les partager.
Il peut être nécessaire d'échanger ses traces, WPs ou routes avec ses collègues pour les
envoyer par internet ou les partager sur clef USB.
Pour ce faire, Aller dans l'écran x-plorer et sélectionner le relevé à exporter.
Ensuite cliquer dans l'icône "export" de la barre d'outils supérieure et choisir " Exporter
vers un fichier texte (PCS5)"

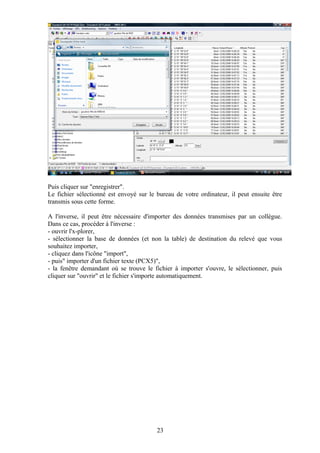

Une boite de dialogue s'ouvre pour vous demander de préciser l'endroit où mettre ce
fichier. Choisir par exemple le "bureau" de votre ordinateur pour le retrouver facilement.
22

23. Puis cliquer sur "enregistrer".
Le fichier sélectionné est envoyé sur le bureau de votre ordinateur, il peut ensuite être
transmis sous cette forme.
A l'inverse, il peut être nécessaire d'importer des données transmises par un collègue.
Dans ce cas, procéder à l'inverse :
- ouvrir l'x-plorer,
- sélectionner la base de données (et non la table) de destination du relevé que vous
souhaitez importer,
- cliquez dans l'icône "import",
- puis" importer d'un fichier texte (PCX5)",
- la fenêtre demandant où se trouve le fichier à importer s'ouvre, le sélectionner, puis
cliquer sur "ouvrir" et le fichier s'importe automatiquement.
23

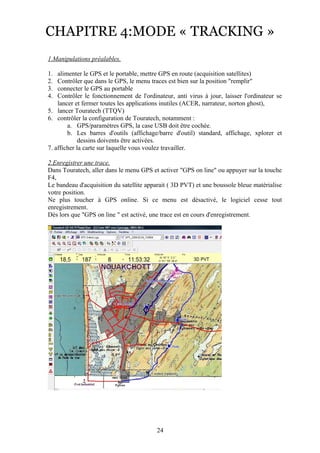

24. CHAPITRE 4:MODE « TRACKING »
1.Manipulations préalables.
1. alimenter le GPS et le portable, mettre GPS en route (acquisition satellites)
2. Contrôler que dans le GPS, le menu traces est bien sur la position "remplir"
3. connecter le GPS au portable
4. Contrôler le fonctionnement de l'ordinateur, anti virus à jour, laisser l'ordinateur se
lancer et fermer toutes les applications inutiles (ACER, narrateur, norton ghost),
5. lancer Touratech (TTQV)
6. contrôler la configuration de Touratech, notamment :
a. GPS/paramètres GPS, la case USB doit être cochée.
b. Les barres d'outils (affichage/barre d'outil) standard, affichage, xplorer et
dessins doivents être activées.
7. afficher la carte sur laquelle vous voulez travailler.
2.Enregistrer une trace.
Dans Touratech, aller dans le menu GPS et activer "GPS on line" ou appuyer sur la touche
F4,
Le bandeau d'acquisition du satellite apparait ( 3D PVT) et une boussole bleue matérialise
votre position.
Ne plus toucher à GPS online. Si ce menu est désactivé, le logiciel cesse tout
enregistrement.
Dès lors que "GPS on line " est activé, une trace est en cours d'enregistrement.
24

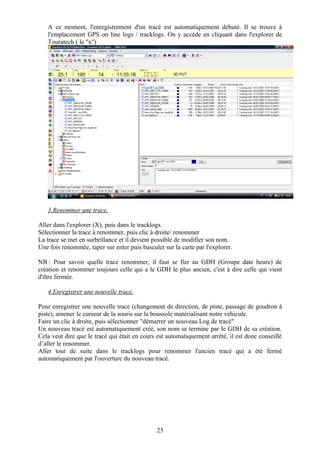

25. A ce moment, l'enregistrement d'un tracé est automatiquement débuté. Il se trouve à
l'emplacement GPS on line logs / tracklogs. On y accède en cliquant dans l'explorer de
Touratech ( le "x")
3.Renommer une trace.
Aller dans l'explorer (X), puis dans le tracklogs.
Sélectionner la trace à renommer, puis clic à droite/ renommer
La trace se met en surbrillance et il devient possible de modifier son nom.
Une fois renommée, taper sur enter puis basculer sur la carte par l'explorer.
NB : Pour savoir quelle trace renommer, il faut se fier au GDH (Groupe date heure) de
création et renommer toujours celle qui a le GDH le plus ancien, c'est à dire celle qui vient
d'être fermée.
4.Enregistrer une nouvelle trace.
Pour enregistrer une nouvelle trace (changement de direction, de piste, passage de goudron à
piste), amener le curseur de la souris sur la boussole matérialisant notre véhicule.
Faire un clic à droite, puis sélectionner "démarrer un nouveau Log de tracé"
Un nouveau tracé est automatiquement créé, son nom se termine par le GDH de sa création.
Cela veut dire que le tracé qui était en cours est automatiquement arrêté, il est donc conseillé
d’aller le renommer.
Aller tout de suite dans le tracklogs pour renommer l'ancien tracé qui a été fermé
automatiquement par l'ouverture du nouveau tracé.
25

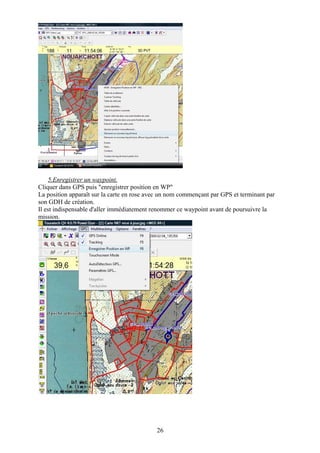

26. 5.Enregistrer un waypoint.
Cliquer dans GPS puis "enregistrer position en WP"
La position apparaît sur la carte en rose avec un nom commençant par GPS et terminant par
son GDH de création.
Il est indispensable d'aller immédiatement renommer ce waypoint avant de poursuivre la
mission.
26

27. 6.Renommer un waypoint.
Basculer dans l'explorer (x)
Aller dans le menu "positions" et sélectionner le point à renommer
Faire un clic droit, puis renommer et lui donner son nouveau nom
Puis retour sur la carte avec l'explorer (x)
7.Résoudre un problème.
Votre ordinateur ne répond plus : C’est probablement un problème dû au champ
magnétique créé par votre convertisseur. Débrancher le PC devrait suffire à remettre votre
ordinateur en route…mais pour résoudre définitivement le problème, il faudra déplacer le
convertisseur ou l’échanger contre un moins puissant.
Vous ne retrouvez pas les barres d’outils habituelles : dans les secousses, vous avez
probablement fait « un coup de doigt ». Pour restaurer les barres d’outils, aller dans
affichage/ barres d’outils puis cliquer dans Standard, Affichage et x-plorer qui sont les barres
d’outils utiles.
Le bandeau de navigation devient rouge :
27

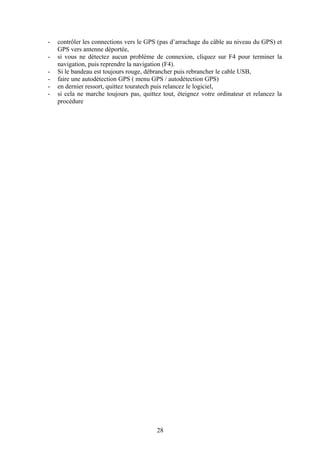

28. - contrôler les connections vers le GPS (pas d’arrachage du câble au niveau du GPS) et
GPS vers antenne déportée,
- si vous ne détectez aucun problème de connexion, cliquez sur F4 pour terminer la
navigation, puis reprendre la navigation (F4).
- Si le bandeau est toujours rouge, débrancher puis rebrancher le cable USB,
- faire une autodétection GPS ( menu GPS / autodétection GPS)
- en dernier ressort, quittez touratech puis relancez le logiciel,
- si cela ne marche toujours pas, quittez tout, éteignez votre ordinateur et relancez la
procédure
28
