Ce document présente un atelier consacré à l'utilisation du GPS pour la randonnée, en expliquant les principes de base du géo-positionnement et les limites du système. Il décrit également les fonctionnalités essentielles des appareils GPS, comme les points de route et de trace, ainsi que des conseils pour leur choix et leur utilisation. Enfin, il souligne l'importance de ne pas se fier uniquement au GPS et de toujours avoir une carte et une boussole lors des randonnées.

1. Introduction au GPS Géo-positionnement par Satellite pour la randonnée Tiré de plusieurs sources web dont Skitour, Linternaute, Garmin, Journaldutrek, Howstuffworks,, Victoria County CAP Sites Association, etc. Le Réseau acadien des sites P@C de la Nouvelle-Écosse vous présente:

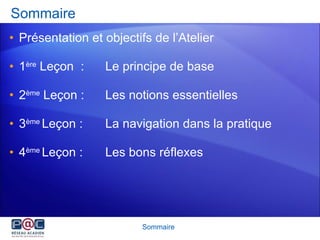

2. Sommaire Présentation et objectifs de l’Atelier 1 ère Le çon : Le principe de base 2 ème Le çon : Les notions essentielles 3 ème Le çon : La navigation dans la pratique 4 ème Le çon : Les bons réflexes Sommaire

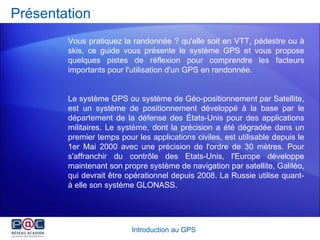

3. Présentation Vous pratiquez la randonnée ? qu'elle soit en VTT, pédestre ou à skis, ce guide vous présente le système GPS et vous propose quelques pistes de réflexion pour comprendre les facteurs importants pour l'utilisation d'un GPS en randonnée. Le système GPS ou système de Géo-positionnement par Satellite, est un système de positionnement développé à la base par le département de la défense des États-Unis pour des applications militaires. Le système, dont la précision a été dégradée dans un premier temps pour les applications civiles, est utilisable depuis le 1er Mai 2000 avec une précision de l'ordre de 30 mètres. Pour s'affranchir du contrôle des Etats-Unis, l'Europe développe maintenant son propre système de navigation par satellite, Galiléo, qui devrait être opérationnel depuis 2008. La Russie utilise quant-à elle son système GLONASS. Introduction au GPS

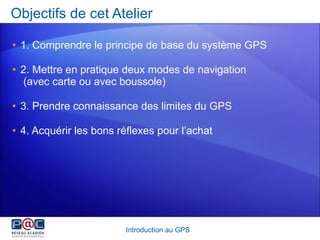

4. Objectifs de cet Atelier 1. Comprendre le principe de base du système GPS 2. Mettre en pratique deux modes de navigation (avec carte ou avec boussole) 3. Prendre connaissance des limites du GPS 4. Acquérir les bons réflexes pour l’achat Introduction au GPS

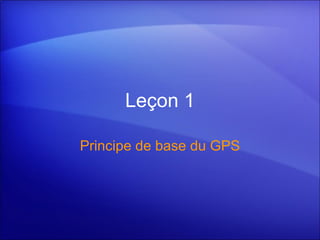

5. Le ç on 1 Principe de base du GPS

6. Comment ça marche? De nos jours, 24 satellites dédiés au système d de Géo-positionnement par Satellite gravitent autour de la Terre. Un récepteur GPS échange des signaux radio avec en moyenne 10 à 12 satellites. Votre position sur le globe est obtenue en mesurant votre distance par rapport à au moins trois satellites aux satellites et en appliquant le principe de triangulation. Grâce au nombre de satellites, le système est capable de calculer l’altitude, la latitude et la longitude avec une précision inférieure à 10 mètres ! D’autres informations comme la vitesse, la direction ou la distance à parcourir peuvent aussi être calculées. Principe de base du GPS

7. Le Principe de triangulation Principe de base du GPS

8. Le Principe de triangulation Principe de base du GPS L’intersection des deux premières sphères donnent un cercle. Ce cercle donne deux positions sur la Terre. Le troisième satellite va nous permettre de savoir quelle est la bonne position de l’émetteur.

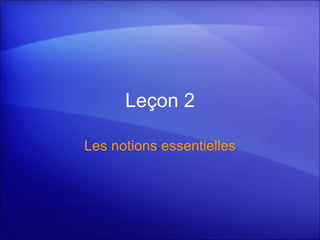

9. Le ç on 2 Les notions essentielles

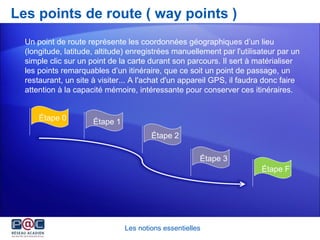

10. Les points de route ( way points ) Les notions essentielles Un point de route représente les coordonnées géographiques d’un lieu (longitude, latitude, altitude) enregistrées manuellement par l'utilisateur par un simple clic sur un point de la carte durant son parcours. Il sert à matérialiser les points remarquables d’un itinéraire, que ce soit un point de passage, un restaurant, un site à visiter... A l'achat d'un appareil GPS, il faudra donc faire attention à la capacité mémoire, intéressante pour conserver ces itinéraires. Étape 1 Étape 2 Étape 3 Étape 0 Étape F

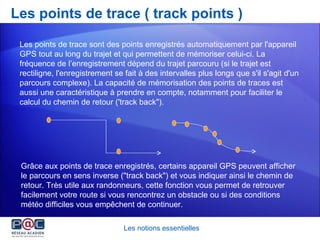

11. Les points de trace ( track points ) Les notions essentielles Les points de trace sont des points enregistrés automatiquement par l'appareil GPS tout au long du trajet et qui permettent de mémoriser celui-ci. La fréquence de l’enregistrement dépend du trajet parcouru (si le trajet est rectiligne, l'enregistrement se fait à des intervalles plus longs que s'il s'agit d'un parcours complexe). La capacité de mémorisation des points de traces est aussi une caractéristique à prendre en compte, notamment pour faciliter le calcul du chemin de retour ('track back"). Grâce aux points de trace enregistrés, certains appareil GPS peuvent afficher le parcours en sens inverse ("track back") et vous indiquer ainsi le chemin de retour. Très utile aux randonneurs, cette fonction vous permet de retrouver facilement votre route si vous rencontrez un obstacle ou si des conditions météo difficiles vous empêchent de continuer.

12. Le ç on 3 La navigation dans la pratique

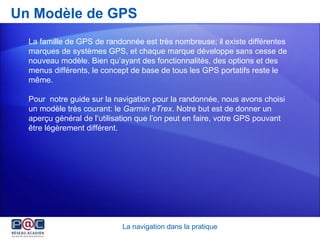

13. Un Modèle de GPS La famille de GPS de randonnée est très nombreuse; i l existe différentes marques de systèmes GPS, et chaque marque développe sans cesse de nouveau modèle. Bien qu’ayant des fonctionnalités, des options et des menus différents, le concept de base de tous les GPS portatifs reste le même. Pour notre guide sur la navigation pour la randonnée, nous avons choisi un modèle très courant: le Garmin eTrex . Notre but est de donner un aperçu général de l’utilisation que l’on peut en faire, votre GPS pouvant être légèrement différent. La navigation dans la pratique

14. Les Touches Essentielles La navigation dans la pratique Bouton DÉFILEMENT DES PAGES pour faire défiler les pages principales ou pour activer/désactiver la boussole électronique Bouton D’ALIMENTATION MANETTE DE COMMANDE DE SÉLECTION Antenne interne Écran à cristaux liquides Boutons ZOOM AVANT/ARRIERE Bouton RECHERCHER un Point de Route

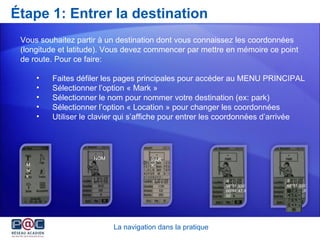

15. Étape 1: Entrer la destination La navigation dans la pratique Vous souhaitez partir à un destination dont vous connaissez les coordonnées (longitude et latitude). Vous devez commencer par mettre en mémoire ce point de route. Pour ce faire: Faites défiler les pages principales pour accéder au MENU PRINCIPAL Sélectionner l’option « Mark » Sélectionner le nom pour nommer votre destination (ex: park) Sélectionner l’option « Location » pour changer les coordonnées Utiliser le clavier qui s’affiche pour entrer les coordonnées d’arrivée NOM Mark PARK N 3 8’’51.335’ W094’’47.932’ S 48’’51.335’ E064’’47.900’

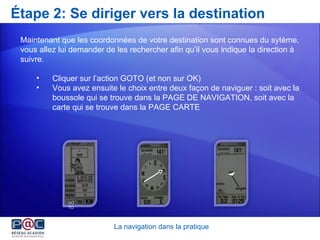

16. Étape 2: Se diriger vers la destination Maintenant que les coordonnées de votre destination sont connues du sytème, vous allez lui demander de les rechercher afin qu’il vous indique la direction à suivre. Cliquer sur l’action GOTO (et non sur OK) Vous avez ensuite le choix entre deux façon de naviguer : soit avec la boussole qui se trouve dans la PAGE DE NAVIGATION, soit avec la carte qui se trouve dans la PAGE CARTE La navigation dans la pratique GOTO

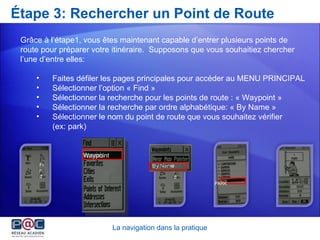

17. Étape 3: Rechercher un Point de Route Grâce à l’étape1, vous êtes maintenant capable d’entrer plusieurs points de route pour préparer votre itinéraire . Supposons que vous souhaitiez chercher l’une d’entre elles: Faites défiler les pages principales pour accéder au MENU PRINCIPAL Sélectionner l’option « Find » Sélectionner la recherche pour les points de route : « Waypoint » Sélectionner la recherche par ordre alphabétique: « By Name » Sélectionner le nom du point de route que vous souhaitez vérifier (ex: park) La navigation dans la pratique Find PARK Find By Name Find Waypoint

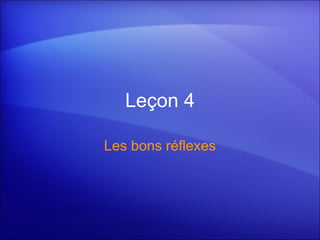

18. Le ç on 4 Les bons réflexes

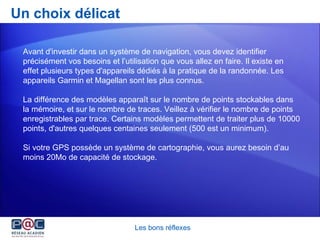

19. Un choix délicat Les bons réflexes Avant d'investir dans un système de navigation, vous devez identifier précisément vos besoins et l’utilisation que vous allez en faire. Il existe en effet plusieurs types d'appareils dédiés à la pratique de la randonnée. Les appareils Garmin et Magellan sont les plus connus. La différence des modèles apparaît sur le nombre de points stockables dans la mémoire, et sur le nombre de traces. Veillez à vérifier le nombre de points enregistrables par trace. Certains modèles permettent de traiter plus de 10000 points, d'autres quelques centaines seulement (500 est un minimum). Si votre GPS possède un système de cartographie, vous aurez besoin d’au moins 20Mo de capacité de stockage.

20. La cartographie intégrée Les bons réflexes Les appareils GPS ont fait de gros progrès en ergonomie grâce aux écrans couleur ainsi qu’au dispositifs 3D pour les GPS routiers . Ceci a favorisé l'ouverture des GPS au grand public en offrant aux utilisateurs des visuels facilement compréhensibles. Les systèmes de GPS pour la randonnée commencent à avoir une cartographie intégrée, mais elles sont beaucoup moins détaillées que celles pour les GPS routiers. Néanmoins, ces cartes permettent de donner un bon support visuel. Photo tiré de Wikipédia

21. Les Accessoires Les bons réflexes La plupart des GPS ne captent pas de signal s'ils sont confiné dans une poche, pensez alors à acheter une antenne extérieur si vous souhaiter protéger votre modèle des intempéries. Par temps glacial les piles pouvant se figer, un boîtier solide, antidérapant et étanche peut être d’un grand secours. Les GPS sont assez coûteux en énergie, et leur autonomie tourne entre 10 et 25 heures selon les modèles. Préférez les GPS qui tournent sous 2 piles AA (et non AAA), dont l'autonomie est généralement meilleure, et choisissez des piles au lithium, qui sont plus chères, mais qui ont une durée de vie bien supérieure aux piles alcalines.

22. Les précautions à prendre La précision d’un GPS pour grand public est de l'ordre de 30 mètres, ceci n'est pas toujours suffisant. Outre le problème de synchronisation des horloges satellite/récepteur, le signal envoyé par le satellite peut être perturbé (rebonds contre des objets, couverture nuageuse, forêt...). Enfin des problème d’alimentation peuvent subvenir à tout moment ! Vous l'aurez compris, vous ne devriez jamais uniquement compter sur votre GPS, une carte, un altimètre, et une boussole devraient toujours faire partie de votre fond de sac. Et bien sûr , assurez-vous de bien connaître votre itinéraire et les conditions météorologiques avant de partir. Les bons réflexes Dessin tiré du Journal du Trek

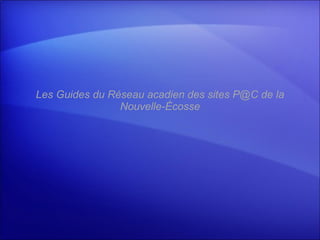

23. Les Guides du Réseau acadien des sites P@C de la Nouvelle-Écosse
