Cartographier le monde
   avec des outils libres
         Arnaud Van De Casteele
Arnaud Van De Casteele




                                  JM2L - 2011

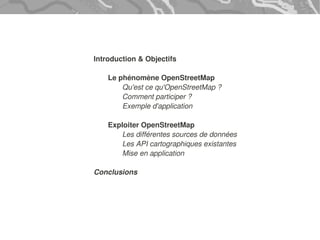

Introduction & Objectifs

    Le phénomène OpenStreetMap
        Qu'est ce qu'OpenStreetMap ?
        Comment participer ?
        Exemple d'application

    Exploiter OpenStreetMap
       Les différentes sources de données
       Les API cartographiques existantes
       Mise en application

Conclusions
Introduction          OpenStreetMap         Exploitation           Conclusion


               Des producteurs et des offres nombreuses mais ...
Introduction                 OpenStreetMap           Exploitation   Conclusion

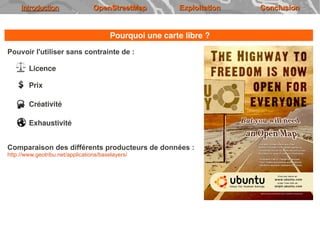

                                         Pourquoi une carte libre ?
Pouvoir l'utiliser sans contrainte de :

        Licence

        Prix

        Créativité

        Exhaustivité


Comparaison des différents producteurs de données :
http://www.geotribu.net/applications/baselayers/
Introduction        OpenStreetMap           Exploitation          Conclusion

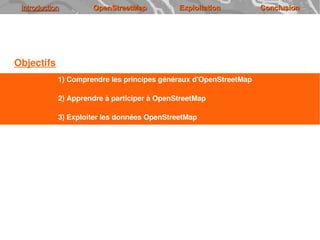

Objectifs
            1) Comprendre les principes généraux d'OpenStreetMap

            2) Apprendre à participer à OpenStreetMap

            3) Exploiter les données OpenStreetMap
Introduction                  OpenStreetMap             Exploitation                Conclusion
     Qu'est ce qu'OSM               Comment participer ?   Exemples d'applications


                                                                                              source : cloudmade

          OpenStreetMap
    Projet Communautaire
Pour la création de cartes libres

   → Base de données libre

 Initié en 2004 par Steve Coast

    Licence ouverte (odbl)
    (Remplace CC-BY-SA)

         490 000 inscrits
   + de 115 millions de routes
+ de 2,5 milliards de points GPS

          Thématiques :
       Voies de circulation
      Édifices, commerces
  Itinéraires (bus, métro, etc.)
               etc .

Site internet :
http://www.openstreetmap.org/
Wiki :
http://wiki.openstreetmap.org/wiki/Main_Page
Communauté Fr :
http://openstreetmap.fr/
                                                                                     +    =
Introduction               OpenStreetMap              Exploitation            Conclusion
    Qu'est ce qu'OSM             Comment participer ?   Exemples d'applications

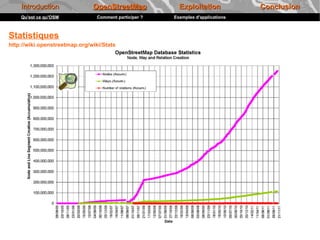

Statistiques
http://wiki.openstreetmap.org/wiki/Stats
Introduction              OpenStreetMap                      Exploitation              Conclusion
   Qu'est ce qu'OSM           Comment participer ?            Exemples d'applications

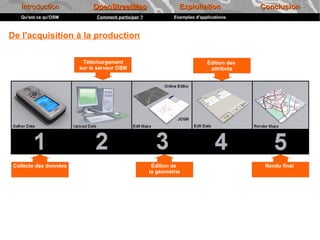

De l'acquisition à la production

                         Téléchargement                                     Édition des
                        sur le serveur OSM                                   attributs




 Collecte des données                                 Édition de                           Rendu final
                                                     la géométrie
Introduction               OpenStreetMap              Exploitation               Conclusion
    Qu'est ce qu'OSM             Comment participer ?   Exemples d'applications


                                                                       Carte Papier
Acquisition des données                                                Walking Papers
http://wiki.openstreetmap.org/wiki/Editing

              GPS
              Intégration des cartes OSM
              Directement dans des GPS Garmin



                       Téléphone portable
                       Ex : OSMTracker Android

                                                                  Tablette tactile
                                                                  Ex : Ilos
Introduction       OpenStreetMap                 Exploitation                          Conclusion
    Qu'est ce qu'OSM   Comment participer ?        Exemples d'applications

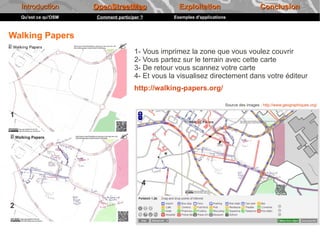

Walking Papers
                                       1- Vous imprimez la zone que vous voulez couvrir
                                       2- Vous partez sur le terrain avec cette carte
                                       3- De retour vous scannez votre carte
                                       4- Et vous la visualisez directement dans votre éditeur
                                       http://walking-papers.org/

                                                                         Source des images : http://www.geographiques.org/

1




                                          4


2
Introduction          OpenStreetMap             Exploitation                         Conclusion
    Qu'est ce qu'OSM       Comment participer ?   Exemples d'applications

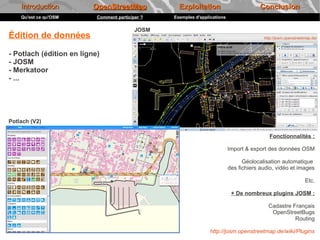

                                           JOSM
Édition de données                                                                        http://josm.openstreetmap.de/



- Potlach (édition en ligne)
- JOSM
- Merkatoor
- ...




Potlach (V2)

                                                                                             Fonctionnalités :

                                                                            Import & export des données OSM

                                                                                  Géolocalisation automatique
                                                                            des fichiers audio, vidéo et images

                                                                                                                Etc.

                                                                             + De nombreux plugins JOSM :

                                                                                            Cadastre Français
                                                                                             OpenStreetBugs
                                                                                                      Routing

                                                                  http://josm.openstreetmap.de/wiki/Plugins
Introduction        OpenStreetMap               Exploitation                   Conclusion
   Qu'est ce qu'OSM     Comment participer ?     Exemples d'applications

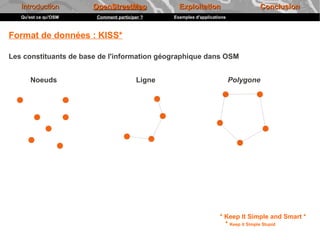

Format de données : KISS*

Les constituants de base de l'information géographique dans OSM


      Noeuds                             Ligne                             Polygone




                                                                     * Keep It Simple and Smart *
                                                                       * Keep it Simple Stupid
Introduction           OpenStreetMap             Exploitation                Conclusion
   Qu'est ce qu'OSM        Comment participer ?   Exemples d'applications

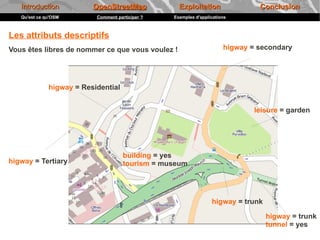

Les attributs descriptifs
Vous êtes libres de nommer ce que vous voulez !                        higway = secondary




              higway = Residential


                                                                               leisure = garden




                                      building = yes
higway = Tertiary                     tourism = museum




                                                                  higway = trunk

                                                                                   higway = trunk
                                                                                   tunnel = yes
Introduction       OpenStreetMap            Exploitation                            Conclusion
    Qu'est ce qu'OSM   Comment participer ?   Exemples d'applications

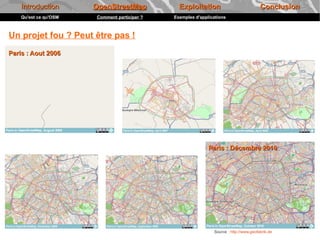

Un projet fou ? Peut être pas !
Paris : Aout 2006




                                                             Paris : Décembre 2010




                                                               Source : http://www.geofabrik.de
Introduction        OpenStreetMap             Exploitation                           Conclusion
      Qu'est ce qu'OSM     Comment participer ?   Exemples d'applications

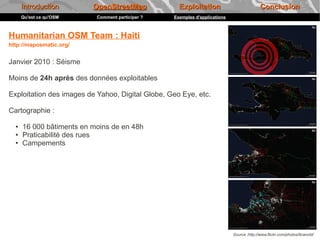

Humanitarian OSM Team : Haiti
http://maposmatic.org/


Janvier 2010 : Séisme

Moins de 24h après des données exploitables

Exploitation des images de Yahoo, Digital Globe, Geo Eye, etc.

Cartographie :

  ●   16 000 bâtiments en moins de en 48h
  ●   Praticabilité des rues
  ●   Campements




                                                                            Source :http://www.flickr.com/photos/itoworld/
Introduction         OpenStreetMap             Exploitation            Conclusion
    Qu'est ce qu'OSM      Comment participer ?   Exemples d'applications

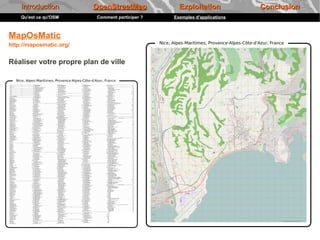

MapOsMatic
http://maposmatic.org/


Réaliser votre propre plan de ville
Introduction       OpenStreetMap             Exploitation            Conclusion
    Qu'est ce qu'OSM    Comment participer ?   Exemples d'applications

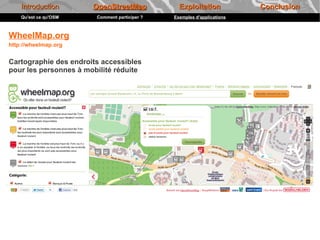

WheelMap.org
http://wheelmap.org


Cartographie des endroits accessibles
pour les personnes à mobilité réduite

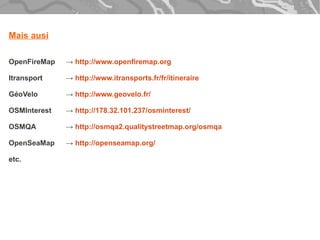

Mais ausi

OpenFireMap   → http://www.openfiremap.org

Itransport    → http://www.itransports.fr/fr/itineraire

GéoVelo       → http://www.geovelo.fr/

OSMInterest   → http://178.32.101.237/osminterest/

OSMQA         → http://osmqa2.qualitystreetmap.org/osmqa

OpenSeaMap    → http://openseamap.org/

etc.
Introduction               OpenStreetMap               Exploitation                  Conclusion
 Sources de données           API Cartographiques        Mise en application



Formats de données
                 Fichiers                                                Web Data
                                                                      (Images tuilées)
           Geofabrik                                Style Mapnik                 Style Cycle Map
           http://download.geofabrik.de/osm/
           Découpage par zone et par ville

.OSM       CloudMade
           http://downloads.cloudmade.com/
           Découpage par zone et par ville
           Formats :
           Garmin Map Files
.SHP       Shapefile
.AI        TomTom POI
.etc       Adobe Illustrator
           etc.
                                                                               CloudMade
                                                                               http://maps.cloudmade.com

                                                                               Style personnalisable
Introduction        OpenStreetMap                  Exploitation                     Conclusion
  Sources de données    API Cartographiques           Mise en application

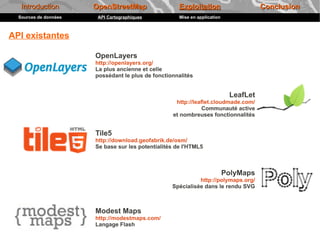

API existantes

                       OpenLayers
                       http://openlayers.org/
                       La plus ancienne et celle
                       possédant le plus de fonctionnalités


                                                                             LeafLet
                                                    http://leaflet.cloudmade.com/
                                                               Communauté active
                                                   et nombreuses fonctionnalités


                       Tile5
                       http://download.geofabrik.de/osm/
                       Se base sur les potentialités de l'HTML5



                                                                            PolyMaps
                                                             http://polymaps.org/
                                                   Spécialisée dans le rendu SVG



                       Modest Maps
                       http://modestmaps.com/
                       Langage Flash
Introduction                OpenStreetMap                          Exploitation                      Conclusion
   Sources de données             API Cartographiques                  Mise en application

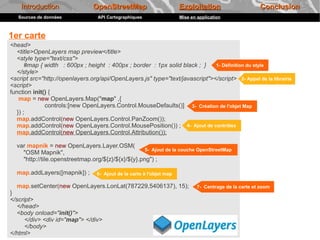

1er carte
<head>
   <title>OpenLayers map preview</title>
   <style type="text/css">
       #map { width : 600px ; height : 400px ; border : 1px solid black ; }   1- Définition du style
   </style>
<script src="http://openlayers.org/api/OpenLayers.js" type="text/javascript"></script> 2- Appel de la librairie
<script>
function init() {
    map = new OpenLayers.Map("map" ,{
              controls:[new OpenLayers.Control.MouseDefaults()] 3- Création de l'objet Map
   }) ;
   map.addControl(new OpenLayers.Control.PanZoom());
   map.addControl(new OpenLayers.Control.MousePosition()) ; 4- Ajout de contrôles
   map.addControl(new OpenLayers.Control.Attribution());

  var mapnik = new OpenLayers.Layer.OSM(
                                                    5- Ajout de la couche OpenStreetMap
    "OSM Mapnik",
    "http://tile.openstreetmap.org/${z}/${x}/${y}.png") ;

  map.addLayers([mapnik]) ;       6- Ajout de la carte à l'objet map

  map.setCenter(new OpenLayers.LonLat(787229,5406137), 15);                    7- Centrage de la carte et zoom
}
</script>
   </head>
   <body onload="init()">
      </div> <div id="map"> </div>
      </body>
</html>
Introduction        OpenStreetMap          Exploitation               Conclusion
  Sources de données    API Cartographiques   Mise en application

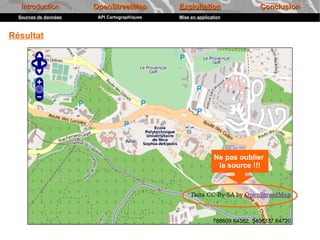

Résultat




                                                             Ne pas oublier
                                                              la source !!!
Introduction         OpenStreetMap              Exploitation             Conclusion

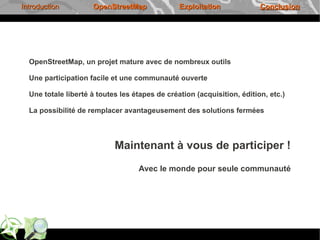

  OpenStreetMap, un projet mature avec de nombreux outils

  Une participation facile et une communauté ouverte

  Une totale liberté à toutes les étapes de création (acquisition, édition, etc.)

  La possibilité de remplacer avantageusement des solutions fermées



                            Maintenant à vous de participer !
                                   Avec le monde pour seule communauté

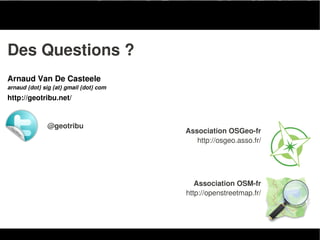

Des Questions ?
Arnaud Van De Casteele
arnaud {dot} sig {at} gmail {dot} com
http://geotribu.net/


               @geotribu
                                        Association OSGeo-fr
                                           http://osgeo.asso.fr/




                                           Association OSM-fr
                                        http://openstreetmap.fr/
