Clôture du Projet CORINE
25 septembre 2013
PRESENTATION DE L’OUTIL CORINE
Pierre Garçon - Président
Sarah Mauroux
Brice Kosinski
Clôture du Projet CORINE
25 septembre 2013

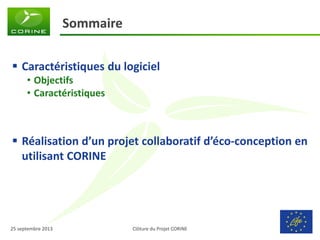

Sommaire
Caractéristiques du logiciel
•Objectifs
•Caractéristiques
Réalisation d’un projet collaboratif d’éco-conception en utilisant CORINE
Clôture du Projet CORINE
25 septembre 2013
Caractéristiques du logiciel
Clôture du Projet CORINE
25 septembre 2013

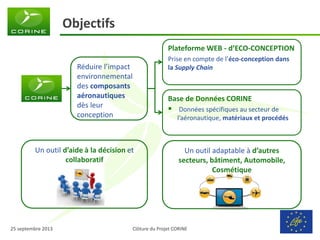

Objectifs
Un outil d’aide à la décision et collaboratif
Base de Données CORINE
 Données spécifiques au secteur de l’aéronautique, matériaux et procédés
Plateforme WEB - d’ECO-CONCEPTION
Prise en compte de l’éco-conception dans la Supply Chain
Un outil adaptable à d’autres secteurs, bâtiment, Automobile, Cosmétique
Réduire l’impact environnemental des composants aéronautiques
dès leur conception
Clôture du Projet CORINE
25 septembre 2013

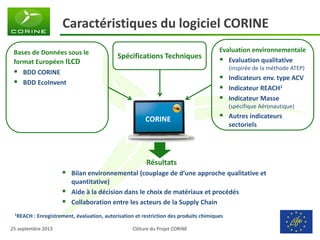

Bases de Données sous le format Européen ILCD
BDD CORINE
BDD EcoInvent
Caractéristiques du logiciel CORINE
Résultats
Bilan environnemental (couplage de d’une approche qualitative et quantitative)
Aide à la décision dans le choix de matériaux et procédés
Collaboration entre les acteurs de la Supply Chain
Spécifications Techniques
Evaluation environnementale
Evaluation qualitative (inspirée de la méthode ATEP)
Indicateurs env. type ACV
Indicateur REACH1
Indicateur Masse (spécifique Aéronautique)
Autres indicateurs sectoriels
CORINE
1REACH : Enregistrement, évaluation, autorisation et restriction des produits chimiques
Clôture du Projet CORINE
25 septembre 2013
Démonstration
Clôture du Projet CORINE
25 septembre 2013

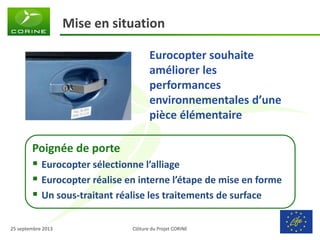

Mise en situation
Eurocopter souhaite améliorer les performances environnementales d’une pièce élémentaire
Poignée de porte
Eurocopter sélectionne l’alliage
Eurocopter réalise en interne l’étape de mise en forme
Un sous-traitant réalise les traitements de surface
Clôture du Projet CORINE
25 septembre 2013
Plate-forme CORINE : connexion
Accès sécurisé à la plate-forme CORINE
Clôture du Projet CORINE
25 septembre 2013

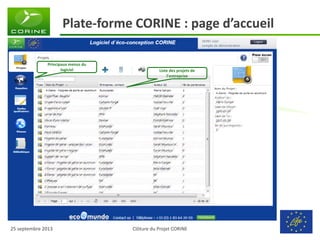

Plate-forme CORINE : page d’accueil
Principaux menus du logiciel
Liste des projets de l’entreprise
Clôture du Projet CORINE
25 septembre 2013

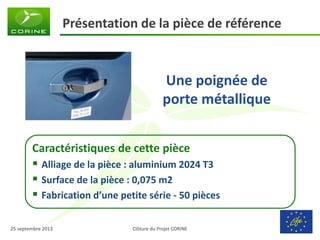

Présentation de la pièce de référence
Une poignée de porte métallique
Caractéristiques de cette pièce
Alliage de la pièce : aluminium 2024 T3
Surface de la pièce : 0,075 m2
Fabrication d’une petite série - 50 pièces
Clôture du Projet CORINE
25 septembre 2013
Principe d’utilisation de l’outil CORINE
1 – Analyse Qualitative de la pièce de référence
Clôture du Projet CORINE
25 septembre 2013

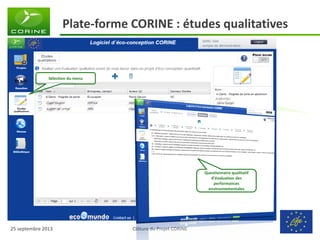

Plate-forme CORINE : études qualitatives
Sélection du menu
Questionnaire qualitatif d’évaluation des performances environnementales
Clôture du Projet CORINE
25 septembre 2013

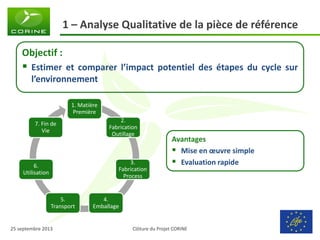

1 – Analyse Qualitative de la pièce de référence
Objectif :
Estimer et comparer l’impact potentiel des étapes du cycle sur l’environnement
Avantages
Mise en oeuvre simple
Evaluation rapide
1. Matière Première
2. Fabrication Outillage
3. Fabrication Process
4. Emballage
5. Transport
6. Utilisation
7. Fin de Vie
Clôture du Projet CORINE
25 septembre 2013
Plate-forme CORINE : études qualitatives
Restitution des résultats issus du questionnaire qualitatif en fonction des étapes du cycle de vie.
Par ordre de priorité, l’utilisation doit être travaillée, puis les étapes liées aux matières premières et à la fabrication (notamment les process).
=> Eurocopter ayant déjà lancé de multiples projets sur l’optimisation de la phase d’usage, le focus sera réalisé sur les étapes allant des matières premières à la fabrication – process (étude dite cradle-to-gate)
Clôture du Projet CORINE
25 septembre 2013

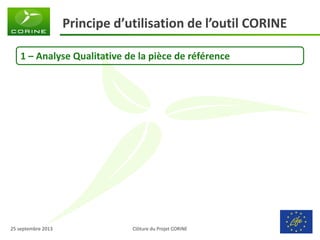

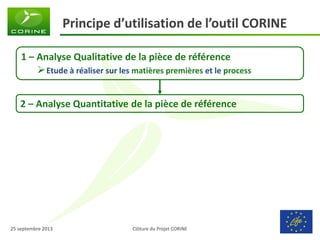

Principe d’utilisation de l’outil CORINE
1 – Analyse Qualitative de la pièce de référence
Etude à réaliser sur les matières premières et le process
2 – Analyse Quantitative de la pièce de référence
Clôture du Projet CORINE
25 septembre 2013

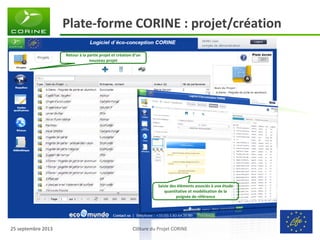

Plate-forme CORINE : projet/création
Retour à la partie projet et création d’un nouveau projet
Saisie des éléments associés à une étude quantitative et modélisation de la poignée de référence
Clôture du Projet CORINE
25 septembre 2013

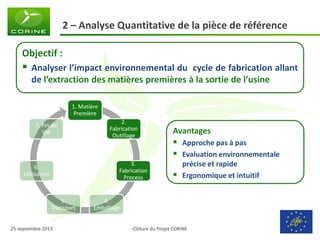

2 – Analyse Quantitative de la pièce de référence
Objectif :
Analyser l’impact environnemental du cycle de fabrication allant de l’extraction des matières premières à la sortie de l’usine
Avantages
Approche pas à pas
Evaluation environnementale précise et rapide
Ergonomique et intuitif
1. Matière Première
2. Fabrication Outillage
3. Fabrication Process
4. Emballage
5. Transport
6. Utilisation
7. Fin de Vie
Clôture du Projet CORINE
25 septembre 2013

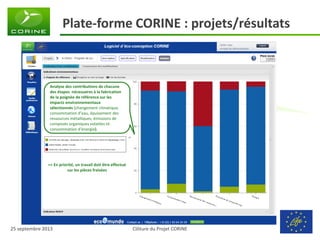

Plate-forme CORINE : projets/résultats
Analyse des contributions de chacune des étapes nécessaires à la fabrication de la poignée de référence sur les impacts environnementaux sélectionnés (changement climatique, consommation d’eau, épuisement des ressources métalliques, émissions de composés organiques volatiles et consommation d’énergie).
=> En priorité, un travail doit être effectué sur les pièces fraisées
Clôture du Projet CORINE
25 septembre 2013

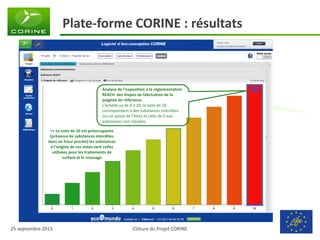

Plate-forme CORINE : résultats
Analyse de l’exposition à la réglementation REACH des étapes de fabrication de la poignée de référence.
L’échelle va de 0 à 10, la note de 10 correspondant à des substances interdites (ou en passe de l’être) et celle de 0 aux substances non classées.
=> La note de 10 est préoccupante (présence de substances interdites dans un futur proche) les substances à l’origine de ces notes sont celles utilisées pour les traitements de surface et le ressuage
Clôture du Projet CORINE
25 septembre 2013
Principe d’utilisation de l’outil CORINE
1 – Analyse Qualitative de la pièce de référence
2 – Analyse Quantitative de la pièce de référence
Pistes d’amélioration : Optimisation de la pièce et Utilisation d’un autre type de traitement de surface
3 – Partage du projet avec un spécialiste des traitements de surface
Clôture du Projet CORINE
25 septembre 2013

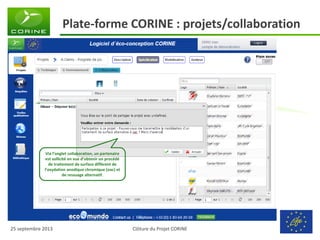

Plate-forme CORINE : projets/collaboration
Via l’onglet collaboration, un partenaire est sollicité en vue d’obtenir un procédé de traitement de surface différent de l’oxydation anodique chromique (oac) et de ressuage alternatif.
Clôture du Projet CORINE
25 septembre 2013
3 – Partage de projet
Objectif
Participation des experts pour la réalisation d’une étude environnementale complète et pertinente
Avantage
Collaboration simple entre les acteurs de la Supply Chain
1. Matière Première
2. Fabrication Outillage
3. Fabrication Process
4. Emballage
5. Transport
6. Utilisation
7. Fin de Vie
Clôture du Projet CORINE
25 septembre 2013

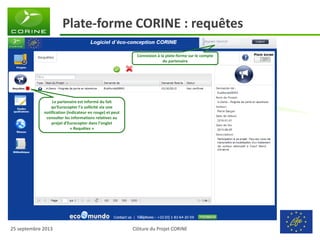

Plate-forme CORINE : requêtes
Le partenaire est informé du fait qu’Eurocopter l’a sollicité via une notification (indicateur en rouge) et peut consulter les informations relatives au projet d’Eurocopter dans l’onglet « Requêtes »
de surface alternatif à l’oac? Merci
Connexion à la plate-forme sur le compte du partenaire
Clôture du Projet CORINE
25 septembre 2013

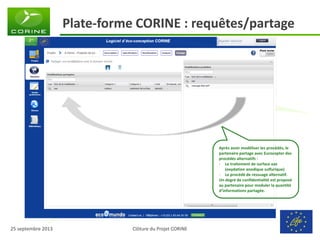

Plate-forme CORINE : requêtes/partage
Après avoir modéliser les procédés, le partenaire partage avec Eurocopter des procédés alternatifs :
-Le traitement de surface oas (oxydation anodique sulfurique)
-Le procédé de ressuage alternatif. Un degré de confidentialité est proposé au partenaire pour moduler la quantité d’informations partagée.
Clôture du Projet CORINE
25 septembre 2013

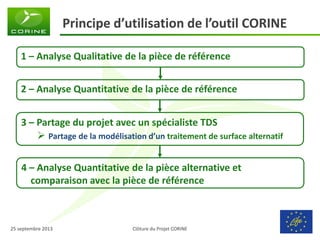

Principe d’utilisation de l’outil CORINE
1 – Analyse Qualitative de la pièce de référence
2 – Analyse Quantitative de la pièce de référence
3 – Partage du projet avec un spécialiste TDS
 Partage de la modélisation d’un traitement de surface alternatif
4 – Analyse Quantitative de la pièce alternative et comparaison avec la pièce de référence
Clôture du Projet CORINE
25 septembre 2013

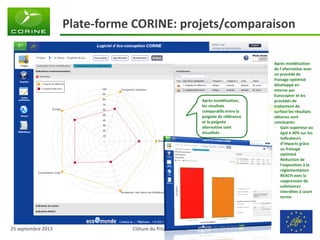

Plate-forme CORINE: projets/comparaison
Après modélisation de l’alternative avec un procédé de fraisage optimisé développé en interne par Eurocopter et les procédés de traitement de surface les résultats obtenus sont concluants:
-Gain supérieur ou égal à 30% sur les indicateurs d’impacts grâce au fraisage optimisé
-Réduction de l’exposition à la réglementation REACH avec la suppression de substances interdites à court terme
Après modélisation, les résultats comparatifs entre la poignée de référence et la poignée alternative sont visualisés
Clôture du Projet CORINE
25 septembre 2013

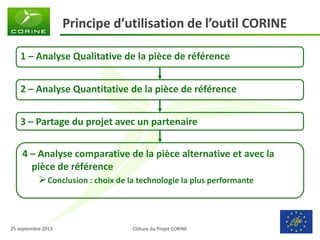

Principe d’utilisation de l’outil CORINE
1 – Analyse Qualitative de la pièce de référence
2 – Analyse Quantitative de la pièce de référence
3 – Partage du projet avec un partenaire
4 – Analyse comparative de la pièce alternative et avec la pièce de référence
Conclusion : choix de la technologie la plus performante
Clôture du Projet CORINE
25 septembre 2013
MERCI !
Pour nous joindre :
Pierre Garçon
Brice Kosinski
09 72 26 09 53
bkosinski@ecomundo.eu
Sarah Mauroux
09 72 26 09 56
smauroux@ecomundo.eu
