Un réseau informatique est un ensemble d'ordinateurs et de périphériques interconnectés pour partager des informations et des ressources. Il existe deux types principaux de réseaux, les réseaux locaux (LAN) et les réseaux étendus (WAN), selon la distance entre les ordinateurs. Les réseaux facilitent le partage d'imprimantes, d'applications et d'accès à Internet, tout en hébergeant différents types de serveurs pour gérer ces ressources.

1. LE RESEAU LOCAL

2. QU’EST-CE QU’UN RESEAU
INFORMATIQUE ?
 Un réseau (Network) est un ensemble d’ordinateurs et
périphériques connectés les uns aux autres.
Il permet de faire circuler les informations entre chaque
ordinateur selon des règles définies.
Exemples : Communiquer des messages;
Accéder à des applications….
 La mise en réseau (Networking) est la mise en œuvre des
outils et tâches permettant de relier des ordinateurs afin
qu’ils puissent partager des ressources.
Réseau local 2

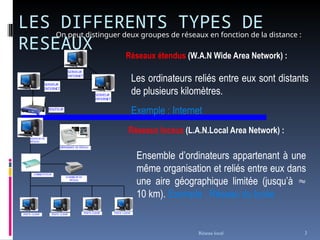

3. LES DIFFERENTS TYPES DE
RESEAUX
On peut distinguer deux groupes de réseaux en fonction de la distance :
Réseau local 3
Réseaux locaux (L.A.N.Local Area Network) :
Ensemble d’ordinateurs appartenant à une
même organisation et reliés entre eux dans
une aire géographique limitée (jusqu’à 
10 km). Exemple : Réseau du lycée
Réseaux étendus (W.A.N Wide Area Network) :
Les ordinateurs reliés entre eux sont distants
de plusieurs kilomètres.
Exemple : Internet
SERVEUR DE
RÉSEAU
IMPRIMANTE DE RÉSEAU
SCANNEUR DE
RÉSEAU
COMMUTATEUR
POSTE CLIENT POSTE CLIENT
POSTE CLIENT
POSTE CLIENT
ROUTEUR
SERVEUR
INTERNET
SERVEUR
INTERNET
SERVEUR
INTERNET

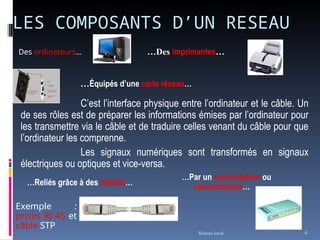

4. LES COMPOSANTS D’UN RESEAU
Des ordinateurs…
Réseau local 4
…Reliés grâce à des médias…
…Équipés d’une carte réseau…
…Des imprimantes…
…Par un commutateur ou
concentrateur…
C’est l’interface physique entre l’ordinateur et le câble. Un
de ses rôles est de préparer les informations émises par l’ordinateur pour
les transmettre via le câble et de traduire celles venant du câble pour que
l’ordinateur les comprenne.
Les signaux numériques sont transformés en signaux
électriques ou optiques et vice-versa.
Exemple :
prises RJ 45 et
câble STP

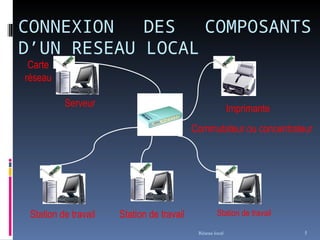

5. CONNEXION DES COMPOSANTS
D’UN RESEAU LOCAL
Réseau local 5
Station de travail Station de travail Station de travail
Imprimante
Commutateur ou concentrateur
Serveur
Carte
réseau

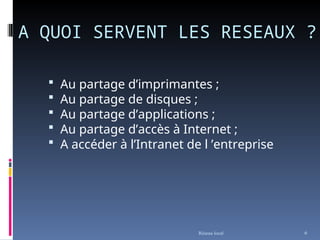

6. A QUOI SERVENT LES RESEAUX ?
 Au partage d’imprimantes ;
 Au partage de disques ;
 Au partage d’applications ;
 Au partage d’accès à Internet ;
 A accéder à l’Intranet de l ’entreprise
Réseau local 6

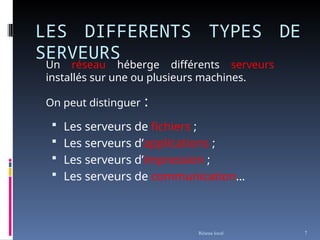

7. LES DIFFERENTS TYPES DE
SERVEURS
 Les serveurs de fichiers ;
 Les serveurs d’applications ;
 Les serveurs d’impression ;
 Les serveurs de communication…
Réseau local 7
Un réseau héberge différents serveurs
installés sur une ou plusieurs machines.
On peut distinguer :

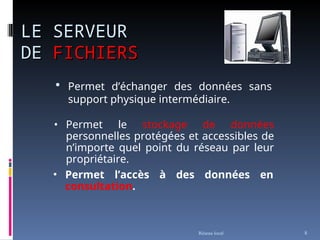

8.  Permet d’échanger des données sans
support physique intermédiaire.
Réseau local 8
• Permet le stockage de données
personnelles protégées et accessibles de
n’importe quel point du réseau par leur
propriétaire.
• Permet l’accès à des données en
consultation.
LE SERVEUR
LE SERVEUR
DE
DE FICHIERS
FICHIERS

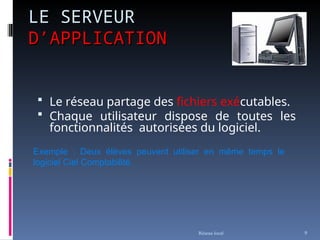

9.  Le réseau partage des fichiers exécutables.
 Chaque utilisateur dispose de toutes les
fonctionnalités autorisées du logiciel.
Réseau local 9
LE SERVEUR
LE SERVEUR
D’APPLICATION
D’APPLICATION
Exemple : Deux élèves peuvent utiliser en même temps le
logiciel Ciel Comptabilité.

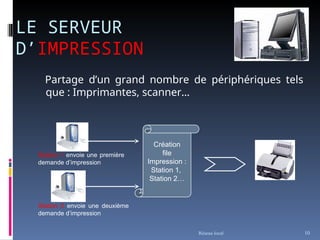

10. LE SERVEUR
D’IMPRESSION
Partage d’un grand nombre de périphériques tels
que : Imprimantes, scanner…
Réseau local 10
Création
file
Impression :
Station 1,
Station 2…
Station 1 envoie une première
demande d’impression
Station 2 envoie une deuxième
demande d’impression

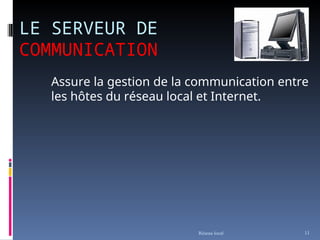

11. LE SERVEUR DE
COMMUNICATION
Assure la gestion de la communication entre
les hôtes du réseau local et Internet.
Réseau local 11

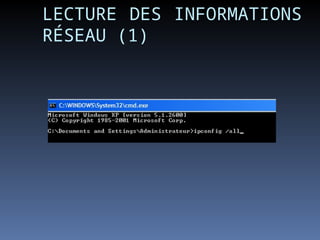

12. LECTURE DES INFORMATIONS
RÉSEAU (1)

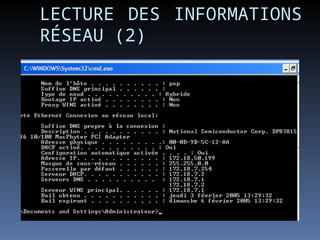

13. LECTURE DES INFORMATIONS
RÉSEAU (2)

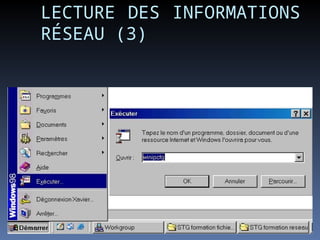

14. LECTURE DES INFORMATIONS
RÉSEAU (3)

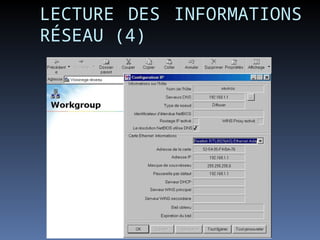

15. LECTURE DES INFORMATIONS
RÉSEAU (4)
