1. Le disque durLe disque dur

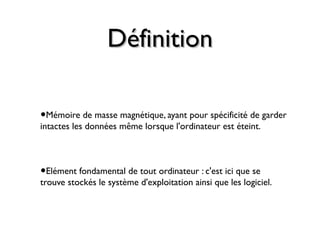

2. DéfinitionDéfinition
•Mémoire de masse magnétique, ayant pour spécificité de garder
intactes les données même lorsque l'ordinateur est éteint.
•Elément fondamental de tout ordinateur : c'est ici que se
trouve stockés le système d'exploitation ainsi que les logiciel.

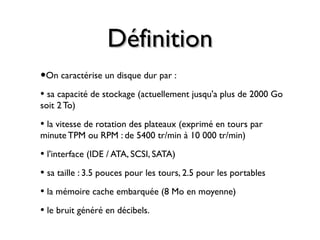

3. DéfinitionDéfinition
•On caractérise un disque dur par :
• sa capacité de stockage (actuellement jusqu'a plus de 2000 Go
soit 2To)
• la vitesse de rotation des plateaux (exprimé en tours par
minute TPM ou RPM : de 5400 tr/min à 10 000 tr/min)
• l'interface (IDE / ATA, SCSI, SATA)
• sa taille : 3.5 pouces pour les tours, 2.5 pour les portables
• la mémoire cache embarquée (8 Mo en moyenne)
• le bruit généré en décibels.

4. DéfinitionDéfinition
• Attention :
• On parle souvent communément de
"taille" pour désigner la capacité de
stockage!

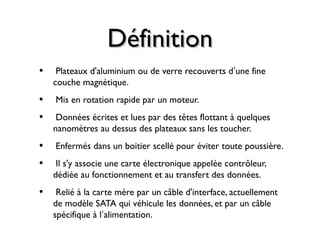

5. DéfinitionDéfinition

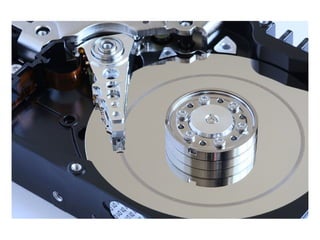

• Plateaux d'aluminium ou de verre recouverts d’une fine
couche magnétique.
• Mis en rotation rapide par un moteur.
• Données écrites et lues par des têtes flottant à quelques
nanomètres au dessus des plateaux sans les toucher.
• Enfermés dans un boitier scellé pour éviter toute poussière.
• Il s'y associe une carte électronique appelée contrôleur,
dédiée au fonctionnement et au transfert des données.
• Relié à la carte mère par un câble d'interface, actuellement
de modèle SATA qui véhicule les données, et par un câble
spécifique à l’alimentation.

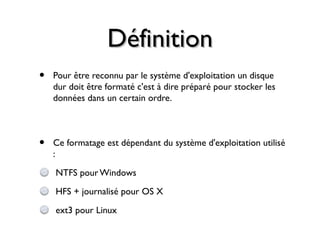

7. DéfinitionDéfinition
• Pour être reconnu par le système d'exploitation un disque
dur doit être formaté c'est à dire préparé pour stocker les
données dans un certain ordre.
• Ce formatage est dépendant du système d'exploitation utilisé
:
NTFS pour Windows
HFS + journalisé pour OS X
ext3 pour Linux

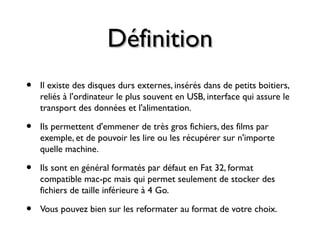

8. DéfinitionDéfinition

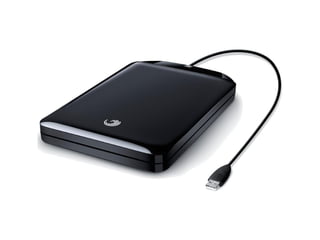

• Il existe des disques durs externes, insérés dans de petits boitiers,
reliés à l'ordinateur le plus souvent en USB, interface qui assure le
transport des données et l'alimentation.
• Ils permettent d'emmener de très gros fichiers, des films par
exemple, et de pouvoir les lire ou les récupérer sur n'importe
quelle machine.
• Ils sont en général formatés par défaut en Fat 32, format
compatible mac-pc mais qui permet seulement de stocker des
fichiers de taille inférieure à 4 Go.
• Vous pouvez bien sur les reformater au format de votre choix.

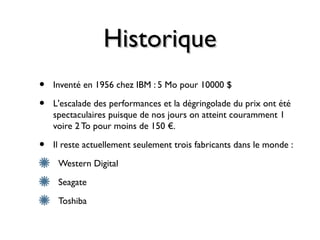

10. HistoriqueHistorique
• Inventé en 1956 chez IBM : 5 Mo pour 10000 $
• L'escalade des performances et la dégringolade du prix ont été
spectaculaires puisque de nos jours on atteint couramment 1
voire 2 To pour moins de 150 €.
• Il reste actuellement seulement trois fabricants dans le monde :
Western Digital
Seagate
Toshiba

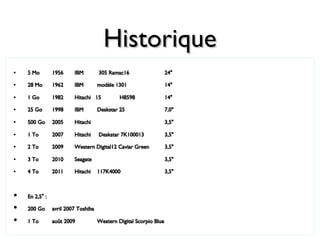

11. HistoriqueHistorique

13. SSDSSD
• Solid State Drive :
• Ensemble de puces de mémoires flash (comme les "clés
USB") soudées sur une carte électronique.
• Rapidité de transfert des données
• Robustesse mécanique (pas de pièces en mouvement).

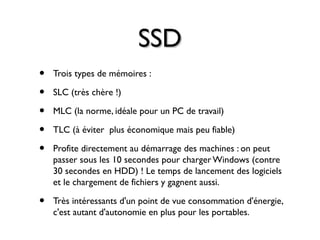

14. SSDSSD
• Trois types de mémoires :
• SLC (très chère !)
• MLC (la norme, idéale pour un PC de travail)
• TLC (à éviter plus économique mais peu fiable)
• Profite directement au démarrage des machines : on peut
passer sous les 10 secondes pour charger Windows (contre
30 secondes en HDD) ! Le temps de lancement des logiciels
et le chargement de fichiers y gagnent aussi.
• Très intéressants d'un point de vue consommation d'énergie,
c'est autant d'autonomie en plus pour les portables.

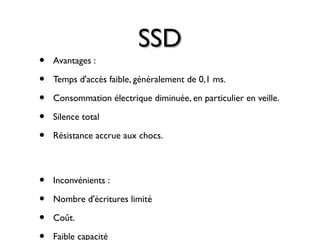

15. SSDSSD
• Avantages :
• Temps d'accès faible, généralement de 0,1 ms.
• Consommation électrique diminuée, en particulier en veille.
• Silence total
• Résistance accrue aux chocs.
• Inconvénients :
• Nombre d'écritures limité
• Coût.
Faible capacité

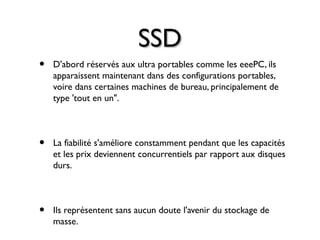

16. SSDSSD
• D'abord réservés aux ultra portables comme les eeePC, ils
apparaissent maintenant dans des configurations portables,
voire dans certaines machines de bureau, principalement de
type 'tout en un".
• La fiabilité s'améliore constamment pendant que les capacités
et les prix deviennent concurrentiels par rapport aux disques
durs.
• Ils représentent sans aucun doute l'avenir du stockage de
masse.

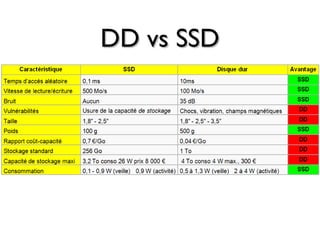

18. DD vs SSDDD vs SSD

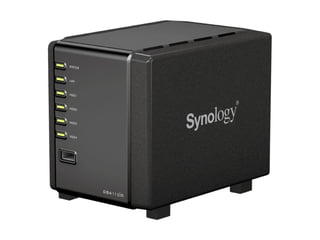

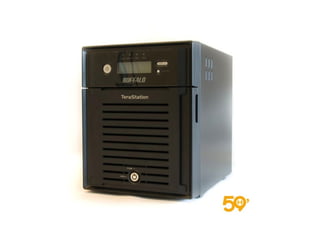

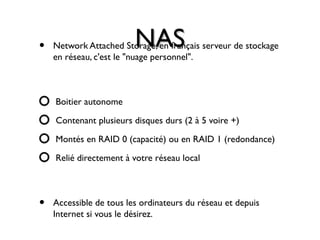

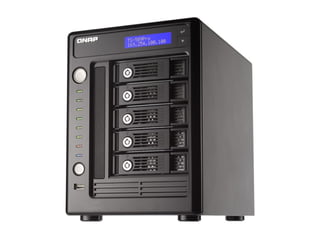

19. NASNAS• Network Attached Storage, en français serveur de stockage
en réseau, c'est le "nuage personnel".
Boitier autonome
Contenant plusieurs disques durs (2 à 5 voire +)
Montés en RAID 0 (capacité) ou en RAID 1 (redondance)
Relié directement à votre réseau local
• Accessible de tous les ordinateurs du réseau et depuis
Internet si vous le désirez.

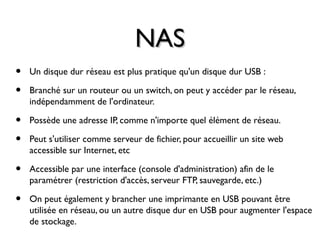

20. NASNAS
• Un disque dur réseau est plus pratique qu'un disque dur USB :
• Branché sur un routeur ou un switch, on peut y accéder par le réseau,
indépendamment de l'ordinateur.
• Possède une adresse IP, comme n'importe quel élément de réseau.
• Peut s'utiliser comme serveur de fichier, pour accueillir un site web
accessible sur Internet, etc
• Accessible par une interface (console d'administration) afin de le
paramétrer (restriction d'accès, serveur FTP, sauvegarde, etc.)
• On peut également y brancher une imprimante en USB pouvant être
utilisée en réseau, ou un autre disque dur en USB pour augmenter l'espace
de stockage.

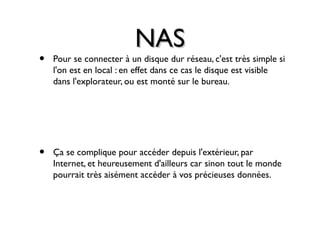

24. NASNAS

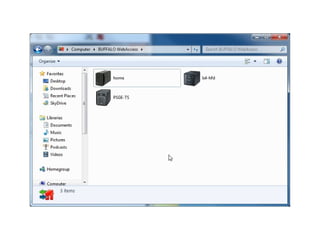

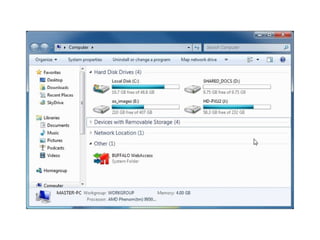

• Pour se connecter à un disque dur réseau, c'est très simple si
l'on est en local : en effet dans ce cas le disque est visible
dans l'explorateur, ou est monté sur le bureau.
• Ça se complique pour accéder depuis l'extérieur, par
Internet, et heureusement d'ailleurs car sinon tout le monde
pourrait très aisément accéder à vos précieuses données.

28. NASNAS
• Dans ce cas il faut connaitre votre adresse sur Internet : il s'agit de
votre adresse IP, qui est unique et qui vous définit donc parfaitement.
• Formée de 4 chiffres allant chacun de 0 à 255. (type 235.126.166.100
par exemple)
• Vous aurez aussi plus classiquement à saisir un login et un mot de
passe.
• Problème : cette adresse IP n'est pas fixe : elle change au minimum à
chaque fois que votre box redémarre.

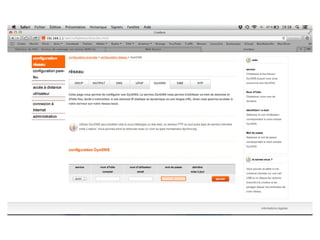

• La solution dans tous les cas c'est dyndns : vous définissez un compte
chez eux et il se chargera de renseigner à votre place votre adresse IP
quand elle variera.

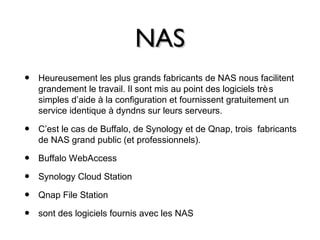

30. NASNAS
• Heureusement les plus grands fabricants de NAS nous facilitent
grandement le travail. Il sont mis au point des logiciels très
simples d’aide à la configuration et fournissent gratuitement un
service identique à dyndns sur leurs serveurs.
• C’est le cas de Buffalo, de Synology et de Qnap, trois fabricants
de NAS grand public (et professionnels).

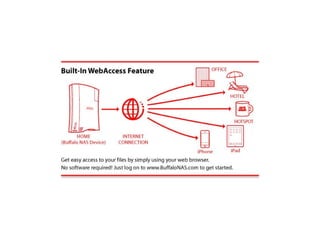

• Buffalo WebAccess

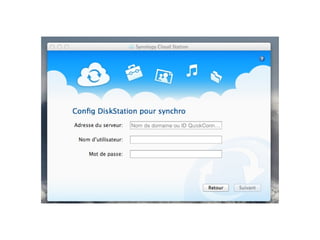

• Synology Cloud Station
• Qnap File Station
• sont des logiciels fournis avec les NAS
