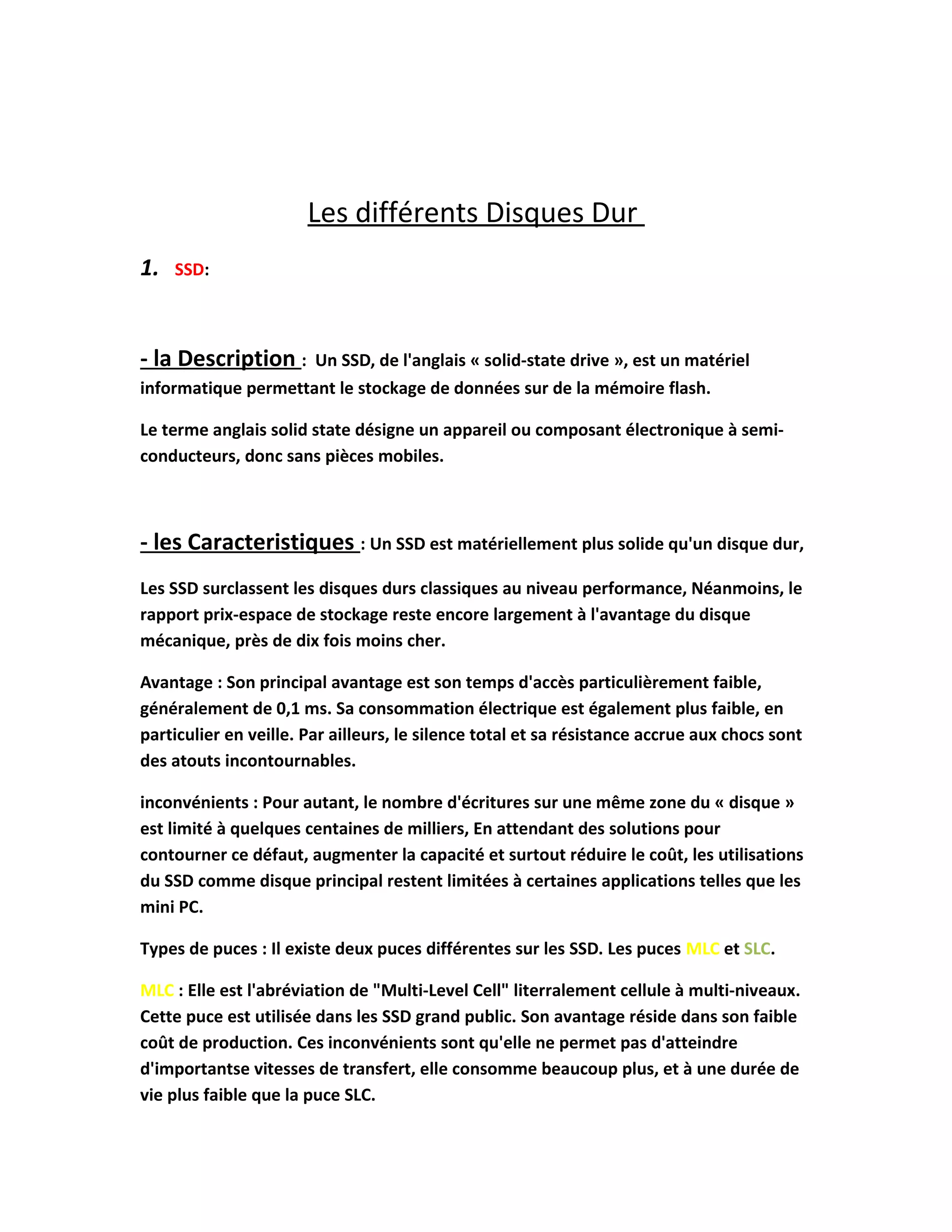

1. Les différents Disques Dur
1. SSD:
- la Description : Un SSD, de l'anglais « solid-state drive », est un matériel
informatique permettant le stockage de données sur de la mémoire flash.
Le terme anglais solid state désigne un appareil ou composant électronique à semi-
conducteurs, donc sans pièces mobiles.
- les Caracteristiques : Un SSD est matériellement plus solide qu'un disque dur,
Les SSD surclassent les disques durs classiques au niveau performance, Néanmoins, le
rapport prix-espace de stockage reste encore largement à l'avantage du disque
mécanique, près de dix fois moins cher.
Avantage : Son principal avantage est son temps d'accès particulièrement faible,
généralement de 0,1 ms. Sa consommation électrique est également plus faible, en
particulier en veille. Par ailleurs, le silence total et sa résistance accrue aux chocs sont
des atouts incontournables.
inconvénients : Pour autant, le nombre d'écritures sur une même zone du « disque »
est limité à quelques centaines de milliers, En attendant des solutions pour
contourner ce défaut, augmenter la capacité et surtout réduire le coût, les utilisations
du SSD comme disque principal restent limitées à certaines applications telles que les
mini PC.
Types de puces : Il existe deux puces différentes sur les SSD. Les puces MLC et SLC.
MLC : Elle est l'abréviation de "Multi-Level Cell" literralement cellule à multi-niveaux.
Cette puce est utilisée dans les SSD grand public. Son avantage réside dans son faible
coût de production. Ces inconvénients sont qu'elle ne permet pas d'atteindre
d'importantse vitesses de transfert, elle consomme beaucoup plus, et à une durée de
vie plus faible que la puce SLC.

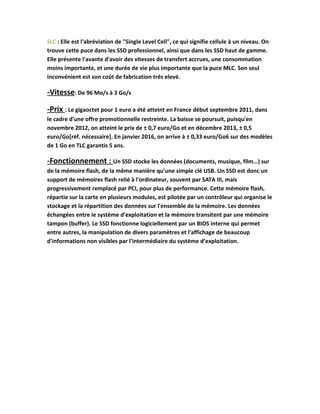

2. SLC : Elle est l'abréviation de "Single Level Cell", ce qui signifie cellule à un niveau. On
trouve cette puce dans les SSD professionnel, ainsi que dans les SSD haut de gamme.
Elle présente l'avante d'avoir des vitesses de transfert accrues, une consommation
moins importante, et une durée de vie plus importante que la puce MLC. Son seul
inconvénient est son coût de fabrication trés elevé.
-Vitesse: De 96 Mo/s à 3 Go/s
-Prix : Le gigaoctet pour 1 euro a été atteint en France début septembre 2011, dans
le cadre d'une offre promotionnelle restreinte. La baisse se poursuit, puisqu'en
novembre 2012, on atteint le prix de ± 0,7 euro/Go et en décembre 2013, ± 0,5
euro/Go[réf. nécessaire]. En janvier 2016, on arrive à ± 0,33 euro/Go6 sur des modèles
de 1 Go en TLC garantis 5 ans.
-Fonctionnement : Un SSD stocke les données (documents, musique, film…) sur
de la mémoire flash, de la même manière qu'une simple clé USB. Un SSD est donc un
support de mémoires flash relié à l'ordinateur, souvent par SATA III, mais
progressivement remplacé par PCI, pour plus de performance. Cette mémoire flash,
répartie sur la carte en plusieurs modules, est pilotée par un contrôleur qui organise le
stockage et la répartition des données sur l'ensemble de la mémoire. Les données
échangées entre le système d'exploitation et la mémoire transitent par une mémoire
tampon (buffer). Le SSD fonctionne logiciellement par un BIOS interne qui permet
entre autres, la manipulation de divers paramètres et l'affichage de beaucoup
d'informations non visibles par l'intermédiaire du système d’exploitation.

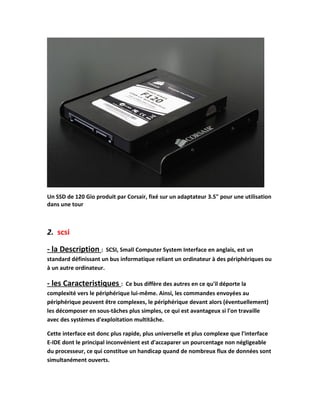

3. Un SSD de 120 Gio produit par Corsair, fixé sur un adaptateur 3.5" pour une utilisation
dans une tour
2. scsi
- la Description : SCSI, Small Computer System Interface en anglais, est un
standard définissant un bus informatique reliant un ordinateur à des périphériques ou
à un autre ordinateur.
- les Caracteristiques : Ce bus diffère des autres en ce qu'il déporte la
complexité vers le périphérique lui-même. Ainsi, les commandes envoyées au
périphérique peuvent être complexes, le périphérique devant alors (éventuellement)
les décomposer en sous-tâches plus simples, ce qui est avantageux si l'on travaille
avec des systèmes d'exploitation multitâche.
Cette interface est donc plus rapide, plus universelle et plus complexe que l'interface
E-IDE dont le principal inconvénient est d'accaparer un pourcentage non négligeable
du processeur, ce qui constitue un handicap quand de nombreux flux de données sont
simultanément ouverts.

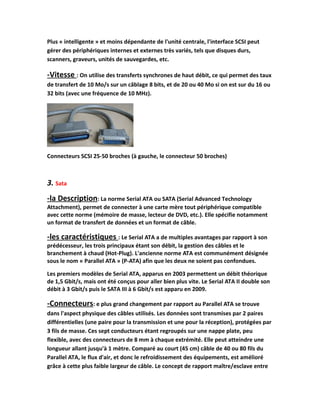

4. Plus « intelligente » et moins dépendante de l'unité centrale, l'interface SCSI peut
gérer des périphériques internes et externes très variés, tels que disques durs,
scanners, graveurs, unités de sauvegardes, etc.
-Vitesse : On utilise des transferts synchrones de haut débit, ce qui permet des taux
de transfert de 10 Mo/s sur un câblage 8 bits, et de 20 ou 40 Mo si on est sur du 16 ou
32 bits (avec une fréquence de 10 MHz).
Connecteurs SCSI 25-50 broches (à gauche, le connecteur 50 broches)
3. Sata
-la Description: La norme Serial ATA ou SATA (Serial Advanced Technology
Attachment), permet de connecter à une carte mère tout périphérique compatible
avec cette norme (mémoire de masse, lecteur de DVD, etc.). Elle spécifie notamment
un format de transfert de données et un format de câble.
-les caractéristiques : Le Serial ATA a de multiples avantages par rapport à son
prédécesseur, les trois principaux étant son débit, la gestion des câbles et le
branchement à chaud (Hot-Plug). L'ancienne norme ATA est communément désignée
sous le nom « Parallel ATA » (P-ATA) afin que les deux ne soient pas confondues.
Les premiers modèles de Serial ATA, apparus en 2003 permettent un débit théorique
de 1,5 Gbit/s, mais ont été conçus pour aller bien plus vite. Le Serial ATA II double son
débit à 3 Gbit/s puis le SATA III à 6 Gbit/s est apparu en 2009.
-Connecteurs: e plus grand changement par rapport au Parallel ATA se trouve
dans l'aspect physique des câbles utilisés. Les données sont transmises par 2 paires
différentielles (une paire pour la transmission et une pour la réception), protégées par
3 fils de masse. Ces sept conducteurs étant regroupés sur une nappe plate, peu
flexible, avec des connecteurs de 8 mm à chaque extrémité. Elle peut atteindre une
longueur allant jusqu'à 1 mètre. Comparé au court (45 cm) câble de 40 ou 80 fils du
Parallel ATA, le flux d'air, et donc le refroidissement des équipements, est amélioré
grâce à cette plus faible largeur de câble. Le concept de rapport maître/esclave entre

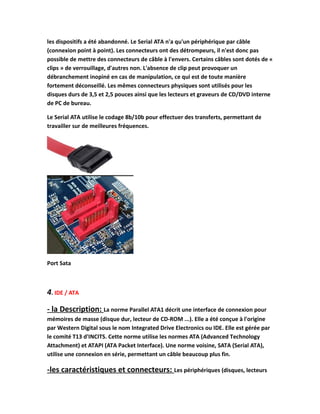

5. les dispositifs a été abandonné. Le Serial ATA n'a qu'un périphérique par câble
(connexion point à point). Les connecteurs ont des détrompeurs, il n'est donc pas
possible de mettre des connecteurs de câble à l'envers. Certains câbles sont dotés de «
clips » de verrouillage, d'autres non. L'absence de clip peut provoquer un
débranchement inopiné en cas de manipulation, ce qui est de toute manière
fortement déconseillé. Les mêmes connecteurs physiques sont utilisés pour les
disques durs de 3,5 et 2,5 pouces ainsi que les lecteurs et graveurs de CD/DVD interne
de PC de bureau.
Le Serial ATA utilise le codage 8b/10b pour effectuer des transferts, permettant de
travailler sur de meilleures fréquences.
Port Sata
4. IDE / ATA
- la Description: La norme Parallel ATA1 décrit une interface de connexion pour
mémoires de masse (disque dur, lecteur de CD-ROM ...). Elle a été conçue à l'origine
par Western Digital sous le nom Integrated Drive Electronics ou IDE. Elle est gérée par
le comité T13 d'INCITS. Cette norme utilise les normes ATA (Advanced Technology
Attachment) et ATAPI (ATA Packet Interface). Une norme voisine, SATA (Serial ATA),
utilise une connexion en série, permettant un câble beaucoup plus fin.
-les caractéristiques et connecteurs: Les périphériques (disques, lecteurs

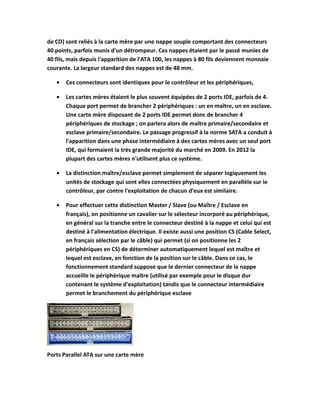

6. de CD) sont reliés à la carte mère par une nappe souple comportant des connecteurs
40 points, parfois munis d'un détrompeur. Ces nappes étaient par le passé munies de
40 fils, mais depuis l'apparition de l'ATA 100, les nappes à 80 fils deviennent monnaie
courante. La largeur standard des nappes est de 48 mm.
• Ces connecteurs sont identiques pour le contrôleur et les périphériques,
• Les cartes mères étaient le plus souvent équipées de 2 ports IDE, parfois de 4.
Chaque port permet de brancher 2 périphériques : un en maître, un en esclave.
Une carte mère disposant de 2 ports IDE permet donc de brancher 4
périphériques de stockage ; on parlera alors de maître primaire/secondaire et
esclave primaire/secondaire. Le passage progressif à la norme SATA a conduit à
l'apparition dans une phase intermédiaire à des cartes mères avec un seul port
IDE, qui formaient la très grande majorité du marché en 2009. En 2012 la
plupart des cartes mères n'utilisent plus ce système.
• La distinction maître/esclave permet simplement de séparer logiquement les
unités de stockage qui sont elles connectées physiquement en parallèle sur le
contrôleur, par contre l'exploitation de chacun d'eux est similaire.
• Pour effectuer cette distinction Master / Slave (ou Maître / Esclave en
français), on positionne un cavalier sur le sélecteur incorporé au périphérique,
en général sur la tranche entre le connecteur destiné à la nappe et celui qui est
destiné à l'alimentation électrique. Il existe aussi une position CS (Cable Select,
en français sélection par le câble) qui permet (si on positionne les 2
périphériques en CS) de déterminer automatiquement lequel est maître et
lequel est esclave, en fonction de la position sur le câble. Dans ce cas, le
fonctionnement standard suppose que le dernier connecteur de la nappe
accueille le périphérique maître (utilisé par exemple pour le disque dur
contenant le système d'exploitation) tandis que le connecteur intermédiaire
permet le branchement du périphérique esclave
Ports Parallel ATA sur une carte mère

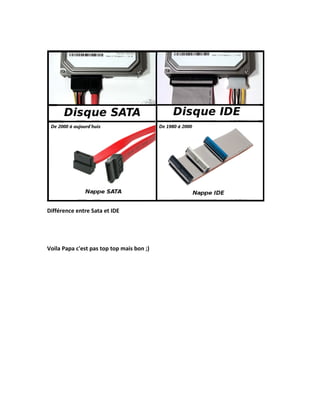

7. Différence entre Sata et IDE
