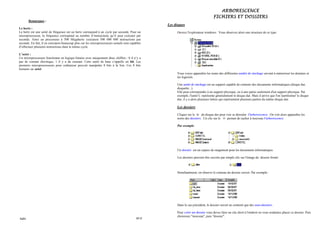

3. ARBORESCENCE
FICHIERS ET DOSSIERS
Les disques
Ouvrez l'explorateur windows. Vous observez alors une structure de ce type:
Vous voyez apparaître les noms des différentes unités de stockage servant à mémoriser les données et
les logiciels.
Une unité de stockage est un support capable de contenir des documents informatiques (disque dur,
disquette...).
Elle peut correspondre à un support physique, ou à une partie seulement d'un support physique. Par
exemple, l'unité C représente généralement le disque dur. Mais il arrive que l'on 'partitionne' le disque
dur, il y a alors plusieurs lettres qui représentent plusieurs parties du même disque dur.
Les dossiers
Cliquer sur le du disque dur pour voir se dérouler l'arborescence. On voit alors apparaître les
noms des dossiers. Un clic sur le permet de cacher à nouveau l'arborescence.
Par exemple:
Un dossier est un espace de rangement pour les documents informatiques.
Les dossiers peuvent être ouverts par simple clic sur l'image du dossier fermé:
Simultanément, on observe le contenu du dossier ouvert. Par exemple:
Dans le cas précédent, le dossier ouvert ne contient que des sous-dossiers.
Pour créer un dossier vous devez faire un clic droit à l'endroit ou vous souhaitez placer ce dossier. Puis
choisissez "nouveau", puis "dossier".

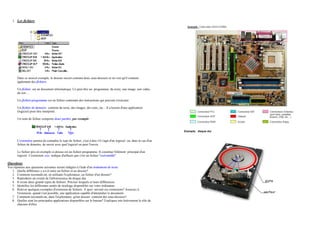

4. 1. Les fichiers
Dans ce nouvel exemple, le dossier ouvert contient deux sous-dossiers et on voit qu'il contient
également des fichiers.
Un fichier est un document informatique. Ce peut être un programme, du texte, une image, une vidéo,
du son ...
Un fichier-programme est un fichier contenant des instructions qui peuvent s'exécuter.
Un fichier de données contient du texte, des images, des sons, etc... Il a besoin d'une application
(logiciel) pour être interprété.
Un nom de fichier comporte deux parties, par exemple:
Exemple: disque dur
L'extension permet de connaître le type de fichier, c'est à dire s'il s'agit d'un logiciel ou, dans le cas d'un
fichier de données, de savoir avec quel logiciel on peut l'ouvrir.
Le fichier pris en exemple ci-dessus est un fichier-programme. Il constitue l'élément principal d'un
logiciel. L'extension .exe indique d'ailleurs que c'est un fichier "exécutable".
Questions
Vos réponses aux questions suivantes seront rédigées à l'aide d'un traitement de texte.
1. Quelle différence y a-t-il entre un fichier et un dossier?
2. Comment reconnaît-on, en utilisant l'explorateur, un fichier d'un dossier?
3. Reproduire un extrait de l'arborescence du disque dur.
4. Il existe deux grands types de fichiers. Préciser lesquels et leurs différences.
5. Identifiez les différentes unités de stockage disponibles sur votre ordinateur.
6. Relever quelques exemples d'extension de fichiers. A quoi servent ces extensions? Associez à
l'extension, quand c'est possible, une application capable d'interpréter le document.
7. Comment reconnaît-on, dans l'explorateur, qu'un dossier contient des sous-dossiers?
8. Quelles sont les principales applications disponibles sur le bureau? Expliquez très brièvement le rôle de
chacune d'elles.

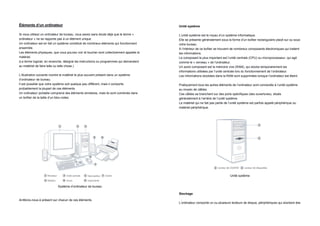

5. Éléments d’un ordinateur Unité système
Si vous utilisez un ordinateur de bureau, vous savez sans doute déjà que le terme « L’unité système est le noyau d’un système informatique.
ordinateur » ne se rapporte pas à un élément unique. Elle se présente généralement sous la forme d’un boîtier rectangulaire placé sur ou sous
Un ordinateur est en fait un système constitué de nombreux éléments qui fonctionnent votre bureau.
ensemble. À l’intérieur de ce boîtier se trouvent de nombreux composants électroniques qui traitent
Les éléments physiques, que vous pouvez voir et toucher sont collectivement appelés le les informations.
matériel. Le composant le plus important est l’unité centrale (CPU) ou microprocesseur, qui agit
(Le terme logiciel, en revanche, désigne les instructions ou programmes qui demandent comme le « cerveau » de l’ordinateur.
au matériel de faire telle ou telle chose.) Un autre composant est la mémoire vive (RAM), qui stocke temporairement les
informations utilisées par l’unité centrale lors du fonctionnement de l’ordinateur.
L’illustration suivante montre le matériel le plus souvent présent dans un système Les informations stockées dans la RAM sont supprimées lorsque l’ordinateur est éteint.
d’ordinateur de bureau.
Il est possible que votre système soit quelque peu différent, mais il comporte Pratiquement tous les autres éléments de l’ordinateur sont connectés à l’unité système
probablement la plupart de ces éléments. au moyen de câbles.
Un ordinateur portable comprend des éléments similaires, mais ils sont combinés dans Ces câbles se branchent sur des ports spécifiques (des ouvertures), situés
un boîtier de la taille d’un bloc-notes. généralement à l’arrière de l’unité système.
Le matériel qui ne fait pas partie de l’unité système est parfois appelé périphérique ou
matériel périphérique.
Unité système
Système d’ordinateur de bureau
Stockage
Arrêtons-nous à présent sur chacun de ces éléments.
L’ordinateur comporte un ou plusieurs lecteurs de disque, périphériques qui stockent des

6. informations sur un disque métallique ou plastique.
Le disque conserve les informations, même lorsque l’ordinateur est éteint.
Lecteur de disque dur
Le lecteur de disque dur de l’ordinateur stocke des informations sur un disque dur,
plateau ou pile de plateaux rigides dotés d’une surface magnétique.
Étant donné que les disques durs peuvent contenir d’énormes quantités d’informations,
ils constituent souvent le moyen de stockage principal de l’ordinateur, hébergeant
pratiquement tous les programmes et fichiers. CD
Le lecteur de disque dur est normalement situé dans l’unité système.
Les lecteurs de DVD exécutent les mêmes fonctions que les lecteurs de CD mais ils
peuvent en outre lire des DVD.
Ainsi, si vous disposez d’un lecteur de DVD, vous pouvez visionner des films sur
l’ordinateur.
De nombreux lecteurs de DVD peuvent enregistrer des données sur des DVD vierges.
Si votre ordinateur est équipé d’un lecteur de CD ou de DVD enregistrable,
sauvegardez (copiez) régulièrement vos fichiers importants sur des CD ou des DVD.
Lecteur de disque dur Ainsi, si le disque dur tombe en panne, vous ne perdrez pas vos données.
Lecteur de disquettes
Lecteurs de CD et de DVD
Les lecteurs de disquettes stockent les informations sur des disquettes, également
Pratiquement tous les ordinateurs sont aujourd’hui équipés d’un lecteur de CD ou de appelées disquettes souples.
DVD, qui se trouve souvent à l’avant de l’unité système. Comparées aux CD et aux DVD, les disquettes ne peuvent stocker que des petites
Les lecteurs de CD utilisent des lasers pour lire (récupérer) des données d’un CD, et de quantités de données.
nombreux lecteurs de CD peuvent également écrire (enregistrer) des données sur des Elles récupèrent également les informations plus lentement et sont davantage
CD. susceptibles de s’endommager.
Si vous disposez d’un lecteur de disque enregistrable, vous pouvez stocker des copies C’est pourquoi, les lecteurs de disquettes sont moins répandus qu’auparavant, même si
de vos fichiers sur des CD vierges. certains ordinateurs en disposent encore.
Vous pouvez également utiliser un lecteur de CD pour lire des CD audio sur l’ordinateur.

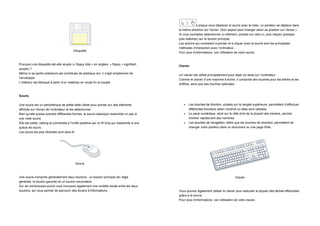

7. Lorsque vous déplacez la souris avec la main, un pointeur se déplace dans
la même direction sur l’écran. (Son aspect peut changer selon sa position sur l’écran.)
Si vous souhaitez sélectionner un élément, pointez sur celui-ci, puis cliquez (pressez
puis relâchez) sur le bouton principal.
Les actions qui consistent à pointer et à cliquer avec la souris sont les principales
méthodes d’interaction avec l’ordinateur.
Disquette
Pour plus d’informations, voir Utilisation de votre souris.
Pourquoi une disquette est-elle souple (« floppy disk » en anglais, « floppy » signifiant
Clavier
souple) ?
Même si sa partie extérieure est constituée de plastique dur, il s’agit simplement de
Un clavier est utilisé principalement pour taper du texte sur l’ordinateur.
l’enveloppe.
Comme le clavier d’une machine à écrire, il comporte des touches pour les lettres et les
L’intérieur est fabriqué à partir d’un matériau en vinyle fin et souple.
chiffres, ainsi que des touches spéciales :
Souris
Une souris est un périphérique de petite taille utilisé pour pointer sur des éléments  Les touches de fonction, situées sur la rangée supérieure, permettent d’effectuer
affichés sur l’écran de l’ordinateur et les sélectionner. différentes fonctions selon l’endroit où elles sont utilisées.
Bien qu’elle puisse prendre différentes formes, la souris classique ressemble un peu à  Le pavé numérique, situé sur le côté droit de la plupart des claviers, permet
une vraie souris. d’entrer rapidement des nombres.
Elle est petite, oblong et connectée à l’unité système par un fil long qui ressemble à une  Les touches de navigation, telles que les touches de direction, permettent de
queue de souris. changer votre position dans un document ou une page Web.
Les souris les plus récentes sont sans fil.
Souris
Une souris comporte généralement deux boutons : un bouton principal (en règle Clavier
générale, le bouton gauche) et un bouton secondaire.
Sur de nombreuses souris vous trouverez également une roulette située entre les deux
boutons, qui vous permet de parcourir des écrans d’informations. Vous pouvez également utiliser le clavier pour exécuter la plupart des tâches effectuées
grâce à la souris.
Pour plus d’informations, voir Utilisation de votre clavier.

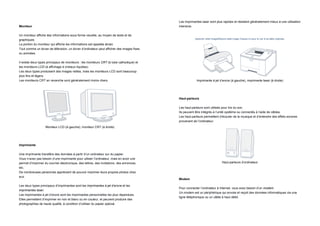

8. Les imprimantes laser sont plus rapides et résistent généralement mieux à une utilisation
Moniteur intensive.
Un moniteur affiche des informations sous forme visuelle, au moyen de texte et de
graphiques. Agrandir cette imageRéduire cette image Cliquez ici pour la voir à sa taille originale.
La portion du moniteur qui affiche les informations est appelée écran.
Tout comme un écran de télévision, un écran d’ordinateur peut afficher des images fixes
ou animées.
Il existe deux types principaux de moniteurs : les moniteurs CRT (à tube cathodique) et
les moniteurs LCD (à affichage à cristaux liquides).
Les deux types produisent des images nettes, mais les moniteurs LCD sont beaucoup
plus fins et légers.
Les moniteurs CRT en revanche sont généralement moins chers. Imprimante à jet d’encre (à gauche), imprimante laser (à droite)
Haut-parleurs
Les haut-parleurs sont utilisés pour lire du son.
Ils peuvent être intégrés à l’unité système ou connectés à l’aide de câbles.
Les haut-parleurs permettent d’écouter de la musique et d’entendre des effets sonores
provenant de l’ordinateur.
Moniteur LCD (à gauche), moniteur CRT (à droite)
Imprimante
Une imprimante transfère des données à partir d’un ordinateur sur du papier.
Vous n’avez pas besoin d’une imprimante pour utiliser l’ordinateur, mais en avoir une
permet d’imprimer du courrier électronique, des lettres, des invitations, des annonces, Haut-parleurs d’ordinateur
etc.
De nombreuses personnes apprécient de pouvoir imprimer leurs propres photos chez
eux.
Modem
Les deux types principaux d’imprimantes sont les imprimantes à jet d’encre et les
Pour connecter l’ordinateur à Internet, vous avez besoin d’un modem.
imprimantes laser.
Un modem est un périphérique qui envoie et reçoit des données informatiques via une
Les imprimantes à jet d’encre sont les imprimantes personnelles les plus répandues.
ligne téléphonique ou un câble à haut débit.
Elles permettent d’imprimer en noir et blanc ou en couleur, et peuvent produire des
photographies de haute qualité, à condition d’utiliser du papier spécial.

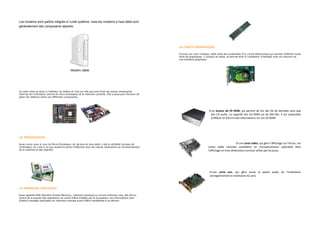

9. Les modems sont parfois intégrés à l’unité système, mais les modems à haut débit sont
généralement des composants séparés.
LA CARTE GRAPHIQUE
Comme son nom l'indique, cette carte est constituées d'un circuit électronique qui permet d'afficher toute
sorte de graphiques, y compris du texte, et permet ainsi à l'utilisateur d'interagir avec sa machine via
une interface graphique.
Modem câble
La carte mère se situe à l'intérieur du boîtier et c'est sur elle que sont fixés les autres composants
internes de l'ordinateur comme le micro processeur et la mémoire centrale. Elle a aussi pour fonction de
gérer les relations entre ces différents composants.
- D’un lecteur de CR ROM, qui permet de lire des CD de données ainsi que
des CD audio. La capacité des CD ROM est de 650 Mo. Il est impossible
d’effacer et d’écrire des informations sur ces CD ROM.
LE PROCESSEUR
Aussi connu sous le nom de Micro-Processeur car de plus en plus petit, il est le véritable cerveau de - D’une carte vidéo, qui gère l’affichage sur l’écran. Les
l'ordinateur car c'est à lui que revient la tache d'effectuer tous les calculs nécessaires au fonctionnement cartes vidéo récentes possèdent un microprocesseur spécialisé dans
de la machine et des logiciels. l’affichage en trois dimensions (surtout utilisé par les jeux).
- D’une carte son, qui gère toute la partie audio de l’ordinateur
(enregistrement et restitution du son).
LA MÉMOIRE CENTRALE
Aussi appelée RAM (Random Access Memory), mémoire physique ou encore mémoire vive, elle est au
centre de la plupart des opérations car avant d'être traitées par le processeur, les informations sont
d'abord chargées (stockées) en mémoire centrale avant d'être transférées à ce dernier.

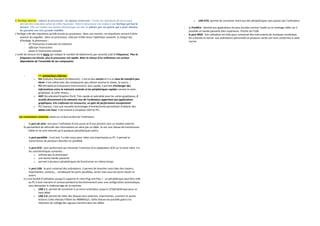

10. L’horloge interne cadence le processeur : la rigueur avant tout : Toutes les opérations du processeur o USB OTG: permet de connecter entre eux des périphériques sans passer par l’ordinateur
doivent être exécutées selon un ordre rigoureux. Ainsi le processeur est soumis à une horloge qui bat la
mesure. Elle est comme une montre électronique car elle est pilotée par un quartz qui a pour mission - le FireWire : destiné aux applications les plus lourdes comme l’audio ou le montage vidéo car il
de garantir une très grande stabilité. possède un bande passante bien supérieure. Proche de l’USB.
L’horloge crée des impulsions qu’elle envoie au processeur. Dans une montre, ces impulsions servent à faire - le port MIDI : Son utilisation est faite pour connecter des instruments de musiques numérique.
avancer les aiguilles ; dans un processeur, chacune d’elles lance l’opération suivante. A chaque top On a étendu la norme aux ordinateurs personnels et plusieurs cartes son sont conformes à cette
d’horloge, le processeur : norme.
- lit l’instruction à exécuter en mémoire
- effectue l’instruction
- passe à l’instruction suivante
L’unité de mesure est le hertz qui indique le nombre de battements par seconde (càd la fréquence). Plus la
fréquence est élevée, plus le processeur est rapide. Mais la vitesse d’un ordinateur est surtout
dépendante de l’ensemble de ses composants.
- Les connecteurs internes :
o ISA (Industry Standard Architecture) : c’est le plus ancien et il a un taux de transfert peu
élevé. Il est utilisé avec des composants peu véloce comme le clavier, la souris,…
o PCI (Peripherial Component Interconnect): plus rapide, il permet d’échanger des
informations entre la mémoire centrale et les périphériques rapides comme la carte
graphique, la carte réseau,…
o AGP (Accelerated Graphics Port): Très rapide et spécialisé pour les cartes graphiques, il
accède directement à la mémoire vive de l’ordinateur apportant aux applications
graphiques, très coûteuses en ressources, un gain de performance exceptionnel
o PCI-Express: c’est une nouvelle technologie d’entrée/sortie permettant d’obtenir des
débits très haut. Il est amené à remplacer AGP et PCI.
Les connecteurs externes situés sur la face arrière de l’ordinateur
- le port de série sert pour l’utilisation d’une souris et d’une jonction vers un modem externe.
Ils permettent de véhiculer des informations en série par ce câble. Ils ont une vitesse de transmission
faible et ne sont réservés qu’à quelques périphériques précis.
- le port parallèle : il est lent. Il a été conçu pour relier une imprimante au PC. Il permet la
transmission de plusieurs données en parallèle.
- le port SCSI : port performant qui nécessite l’insertion d’un adaptateur SCSI sur la carte mère. Il a
les caractéristiques suivantes :
o sollicite peu le processeur
o une bonne bande passante
o permet à plusieurs périphériques de fonctionner en même temps.
- le port USB : le port universel des ordinateurs. Il permet de brancher aussi bien des claviers,
imprimantes, caméras,… remplaçant les ports parallèles, séries mais aussi les ports clavier et
souris.
Il a une facilité d’utilisation puisqu’il supporte le «Hot Plug and Play » : un périphérique peut être relié
au PC à tout moment et surtout pendant le fonctionnement avec une configuration automatique,
sans demander le redémarrage de la machine.
o USB 1.1: permet de connecter à un micro-ordinateur jusqu’à 127périphérique pour un
haut débit
o USB 2.0: permet de relier des disques durs externes, imprimantes, scanners et autres
lecteurs à des vitesses frôlant les 480Mbits/s. Cette vitesse est possible grâce à la
réduction du voltage des signaux transmis dans les câbles
