Tp b revit_niveaux

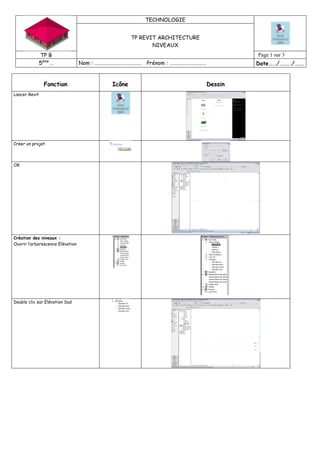

- 1. TECHNOLOGIE TP REVIT ARCHITECTURE NIVEAUX TPB Page 1 sur 3 5ème … Nom : ………………………………… Prénom : ………………………… Date……/………/……. Fonction Icône Dessin Lancer Revit Créer un projet OK Création des niveaux : Ouvrir l’arborescence Elévation Double clic sur Elévation Sud
- 2. TECHNOLOGIE TP REVIT ARCHITECTURE NIVEAUX TPB Page 2 sur 3 5ème … Nom : ………………………………… Prénom : ………………………… Date……/………/……. Nous allons créer les différents niveaux : - le fond de fouille à -1,14m - les fondations à -0,84m (hauteur 0,3m) - le mur de soubassement à -0,24m (hauteur 0,6m ; 3 rangs de parpaings) - la dalle à -0,12m (hauteur 0,12m) - le niveau 0 (chape) à 0m (hauteur 0,12m) - le niveau 1 à 2,50 m (hauteur 2,50m) - le niveau 2 à 2,70m (hauteur 2,70m) Zoom de la région des niveaux : grâce à la molette de la souris zoomer sur la région où est noté le texte Supprimer le niveau 2 : Sélectionner le niveau 2 avec la souris puis le supprimer (bouton de droite de la souris) Modifier le niveau 1 : Double clic sur la hauteur 3.000 et la modifier 2.5, Deux clic sur son nom Niveau 1 et le modifier 5 Niveau 1
- 3. TECHNOLOGIE TP REVIT ARCHITECTURE NIVEAUX TPB Page 3 sur 3 5ème … Nom : ………………………………… Prénom : ………………………… Date……/………/……. Renommer le Niveau 0 : Deux clic sur son nom Niveau 0 et le modifier 4 Niveau 0 Chape Zoom tout : Cliquer sur l’outil Zoom et choisir Zoom tout Création des autres niveaux : Dans Outils de base, choisir : Niveau Créer les 5 autres niveaux en les alignant aux existants. Modification des autres niveaux : Modifier les noms et les hauteurs des niveaux comme vu précédemment : - 6 Niveau 2, hauteur 2,70 - 3 Dalle, hauteur -0,12 - 2 Mur de soubassement, hauteur -0,24 - 1 Fondations, hauteur -0,84 - 0 Fond de fouille, hauteur -1,14
