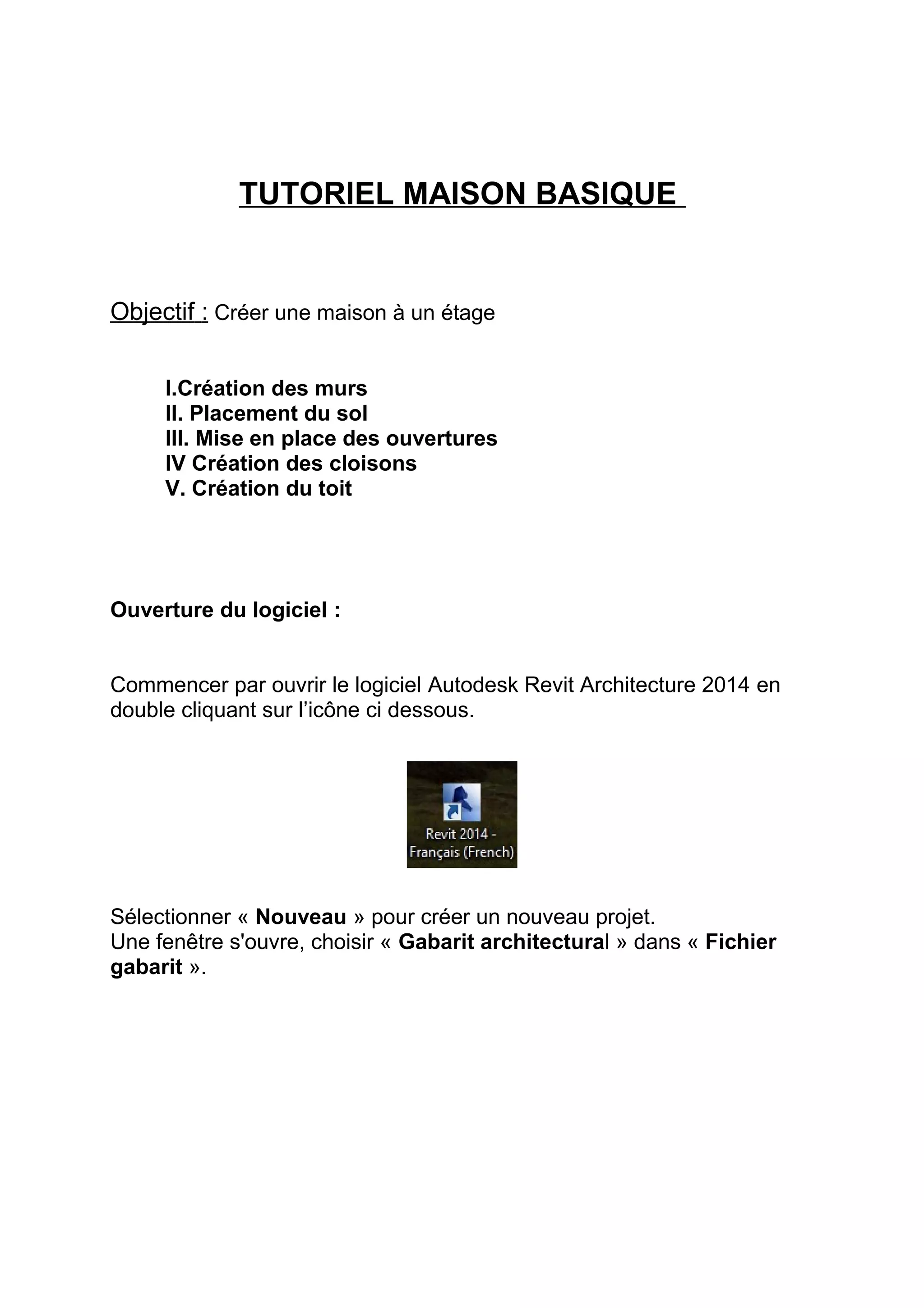

1. TUTORIEL MAISON BASIQUE
Objectif : Créer une maison à un étage
I.Création des murs
II. Placement du sol
III. Mise en place des ouvertures
IV Création des cloisons
V. Création du toit
Ouverture du logiciel :
Commencer par ouvrir le logiciel Autodesk Revit Architecture 2014 en
double cliquant sur l’icône ci dessous.
Sélectionner « Nouveau » pour créer un nouveau projet.
Une fenêtre s'ouvre, choisir « Gabarit architectural » dans « Fichier
gabarit ».

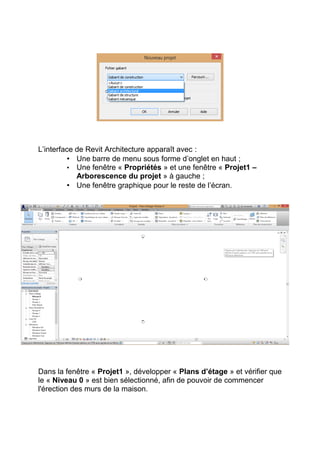

2. L’interface de Revit Architecture apparaît avec :
• Une barre de menu sous forme d’onglet en haut ;
• Une fenêtre « Propriétés » et une fenêtre « Projet1 –
Arborescence du projet » à gauche ;
• Une fenêtre graphique pour le reste de l’écran.
Dans la fenêtre « Projet1 », développer « Plans d’étage » et vérifier que
le « Niveau 0 » est bien sélectionné, afin de pouvoir de commencer
l'érection des murs de la maison.

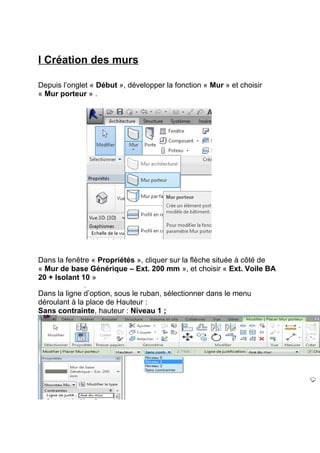

3. I Création des murs
Depuis l’onglet « Début », développer la fonction « Mur » et choisir
« Mur porteur » .
Dans la fenêtre « Propriétés », cliquer sur la flèche située à côté de
« Mur de base Générique – Ext. 200 mm », et choisir « Ext. Voile BA
20 + Isolant 10 »
.
Dans la ligne d’option, sous le ruban, sélectionner dans le menu
déroulant à la place de Hauteur :
Sans contrainte, hauteur : Niveau 1 ;

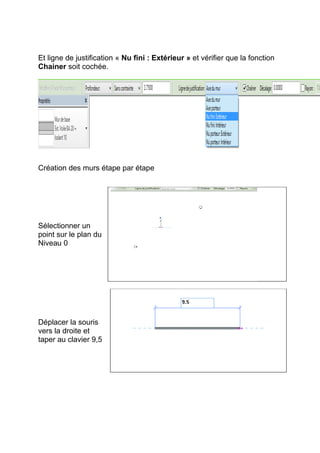

4. Et ligne de justification « Nu fini : Extérieur » et vérifier que la fonction
Chainer soit cochée.
Création des murs étape par étape
Sélectionner un
point sur le plan du
Niveau 0
Déplacer la souris
vers la droite et
taper au clavier 9,5

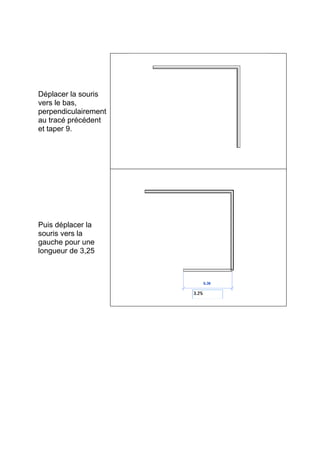

5. Déplacer la souris
vers le bas,
perpendiculairement
au tracé précédent
et taper 9.
Puis déplacer la
souris vers la
gauche pour une
longueur de 3,25

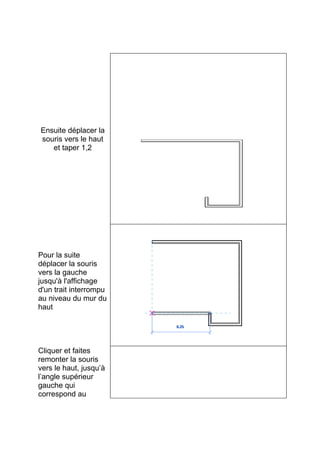

6. Ensuite déplacer la
souris vers le haut
et taper 1,2
Pour la suite
déplacer la souris
vers la gauche
jusqu'à l'affichage
d'un trait interrompu
au niveau du mur du
haut
Cliquer et faites
remonter la souris
vers le haut, jusqu’à
l’angle supérieur
gauche qui
correspond au

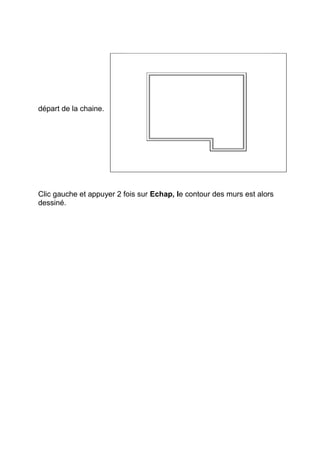

7. départ de la chaine.
Clic gauche et appuyer 2 fois sur Echap, le contour des murs est alors
dessiné.

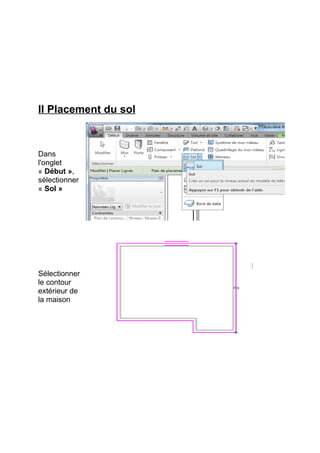

8. II Placement du sol
Dans
l'onglet
« Début »,
sélectionner
« Sol »
Sélectionner
le contour
extérieur de
la maison

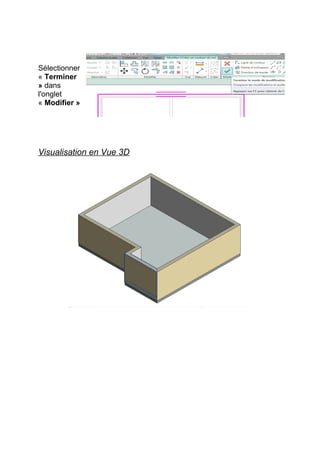

9. Sélectionner
« Terminer
» dans
l'onglet
« Modifier »
Visualisation en Vue 3D

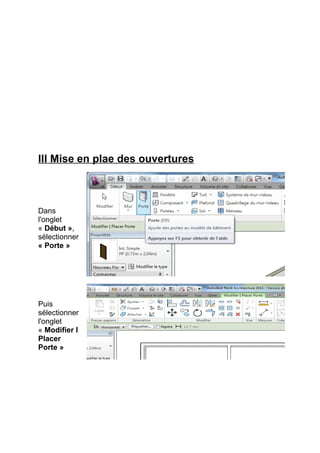

10. III Mise en plae des ouvertures
Dans
l'onglet
« Début »,
sélectionner
« Porte »
Puis
sélectionner
l'onglet
« Modifier I
Placer
Porte »

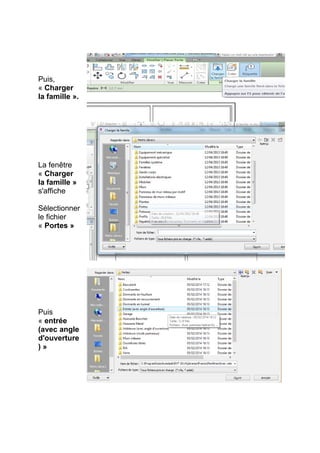

11. Puis,
« Charger
la famille ».
La fenêtre
« Charger
la famille »
s'affiche
Sélectionner
le fichier
« Portes »
Puis
« entrée
(avec angle
d'ouverture
) »

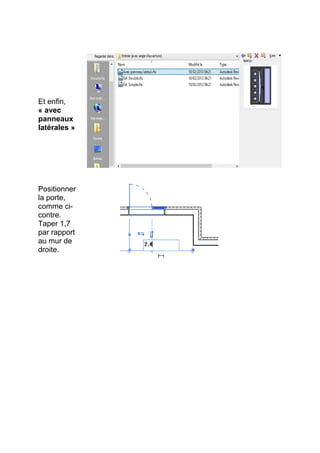

12. Et enfin,
« avec
panneaux
latérales »
Positionner
la porte,
comme ci-
contre.
Taper 1,7
par rapport
au mur de
droite.

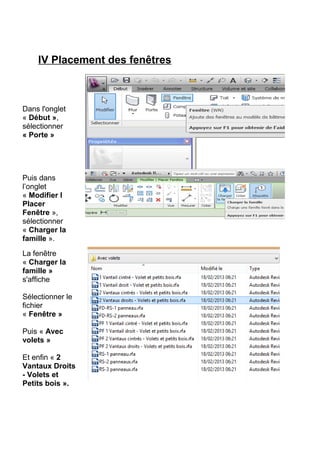

13. IV Placement des fenêtres
Dans l'onglet
« Début »,
sélectionner
« Porte »
Puis dans
l’onglet
« Modifier I
Placer
Fenêtre »,
sélectionner
« Charger la
famille ».
La fenêtre
« Charger la
famille »
s'affiche
Sélectionner le
fichier
« Fenêtre »
Puis « Avec
volets »
Et enfin « 2
Vantaux Droits
- Volets et
Petits bois ».

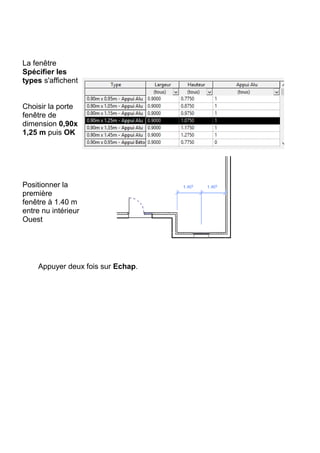

14. La fenêtre
Spécifier les
types s'affichent
Choisir la porte
fenêtre de
dimension 0,90x
1,25 m puis OK
Positionner la
première
fenêtre à 1.40 m
entre nu intérieur
Ouest
Appuyer deux fois sur Echap.

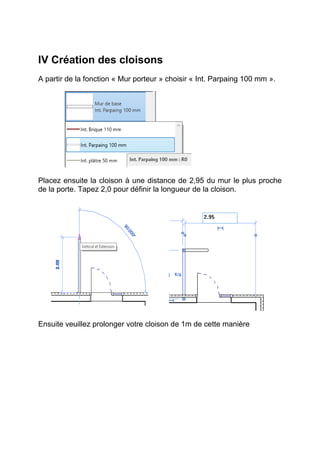

15. IV Création des cloisons
A partir de la fonction « Mur porteur » choisir « Int. Parpaing 100 mm ».
Placez ensuite la cloison à une distance de 2,95 du mur le plus proche
de la porte. Tapez 2,0 pour définir la longueur de la cloison.
Ensuite veuillez prolonger votre cloison de 1m de cette manière

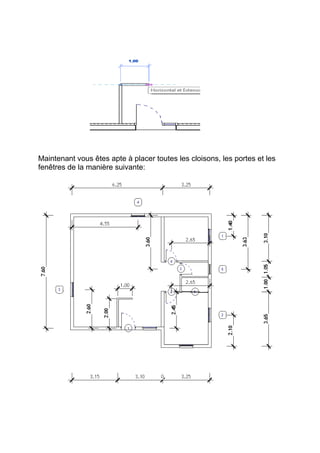

16. Maintenant vous êtes apte à placer toutes les cloisons, les portes et les
fenêtres de la manière suivante:

17. V Création du toit
Dans
l'Arboresce
nce du
projet,
sélectionner
la vue
Niveau 1
Les
contours
s’affichent
en gris clair.

18. Dans
l'onglet
« Début »,
sélectionner
« Toit »,
Puis « Toit
par tracé ».
Placer la
souris et
positionner
le trait
interrompu
bleu à
l'extérieur
du mur.

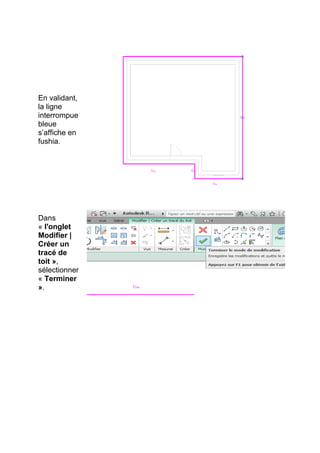

19. En validant,
la ligne
interrompue
bleue
s’affiche en
fushia.
Dans
« l'onglet
Modifier |
Créer un
tracé de
toit »,
sélectionner
« Terminer
».

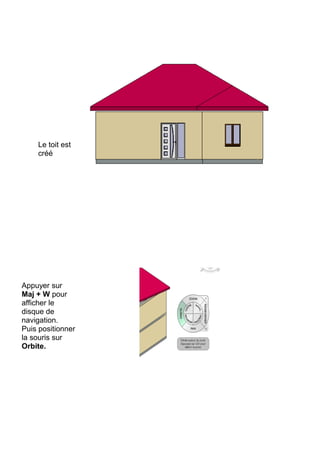

20. Le toit est
créé
Appuyer sur
Maj + W pour
afficher le
disque de
navigation.
Puis positionner
la souris sur
Orbite.

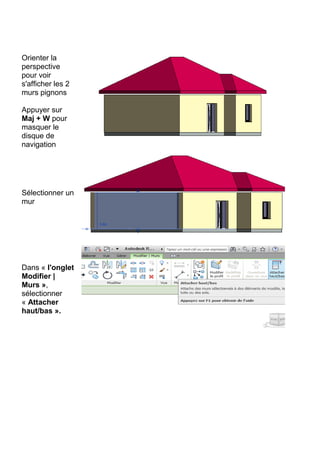

21. Orienter la
perspective
pour voir
s'afficher les 2
murs pignons
Appuyer sur
Maj + W pour
masquer le
disque de
navigation
Sélectionner un
mur
Dans « l'onglet
Modifier |
Murs »,
sélectionner
« Attacher
haut/bas ».

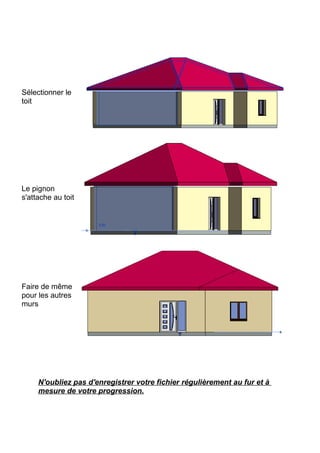

22. Sélectionner le
toit
Le pignon
s'attache au toit
Faire de même
pour les autres
murs
N'oubliez pas d'enregistrer votre fichier régulièrement au fur et à
mesure de votre progression.
