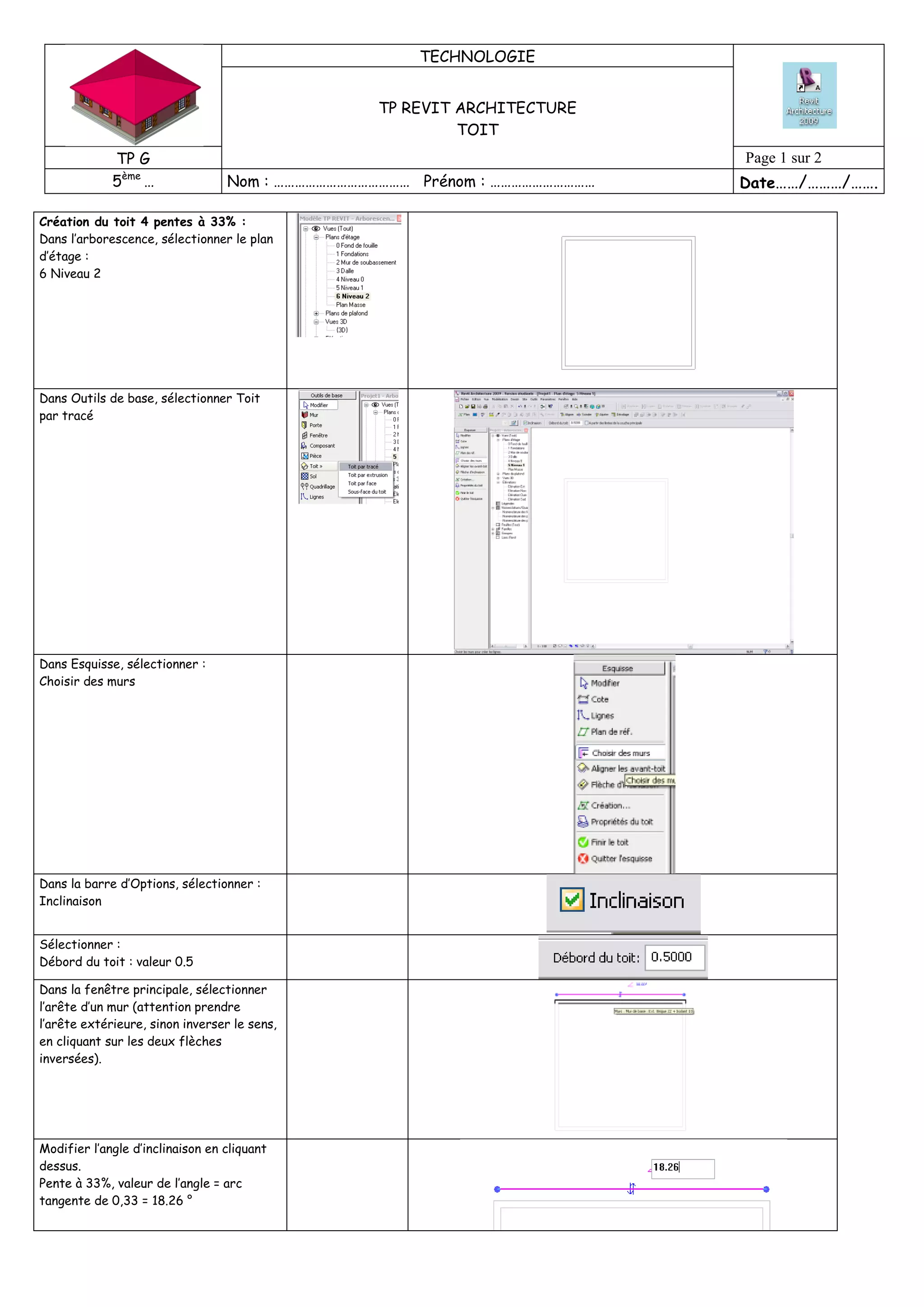

1. TECHNOLOGIE
TP REVIT ARCHITECTURE
TOIT
TP G Page 1 sur 2
5ème
… Nom : ………………………………… Prénom : ………………………… Date……/………/…….
Création du toit 4 pentes à 33% :
Dans l’arborescence, sélectionner le plan
d’étage :
6 Niveau 2
Dans Outils de base, sélectionner Toit
par tracé
Dans Esquisse, sélectionner :
Choisir des murs
Dans la barre d’Options, sélectionner :
Inclinaison
Sélectionner :
Débord du toit : valeur 0.5
Dans la fenêtre principale, sélectionner
l’arête d’un mur (attention prendre
l’arête extérieure, sinon inverser le sens,
en cliquant sur les deux flèches
inversées).
Modifier l’angle d’inclinaison en cliquant
dessus.
Pente à 33%, valeur de l’angle = arc
tangente de 0,33 = 18.26 °

2. TECHNOLOGIE
TP REVIT ARCHITECTURE
TOIT
TP G Page 2 sur 2
5ème
… Nom : ………………………………… Prénom : ………………………… Date……/………/…….
Renouveler ces opérations pour les trois
autres murs.
Dans Esquisse, sélectionner :
Finir le toit
Vue 3D :
Cliquer dans la barre d’outils : Vue en 3D
par défaut
