1. TUTORIEL ESCALIER
Ici, nous allons vous montrer comment créer un escalier à l'aide de
deux méthodes différentes. Nous partons du principe que vous
savez construire les murs ainsi que le sol.
Pré-requis: Tutoriel Revit Architecture n°1
I. Escalier par voilée avec modèles
Tout d'abord il vous faut comme base un début de maison, les
cotations des murs ne sont pas importantes. Voici par quoi nous
commençons:

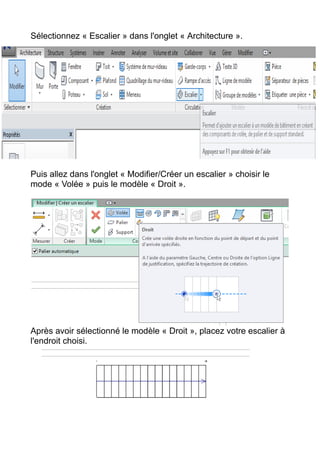

2. Sélectionnez « Escalier » dans l'onglet « Architecture ».
Puis allez dans l'onglet « Modifier/Créer un escalier » choisir le
mode « Volée » puis le modèle « Droit ».
Après avoir sélectionné le modèle « Droit », placez votre escalier à
l'endroit choisi.

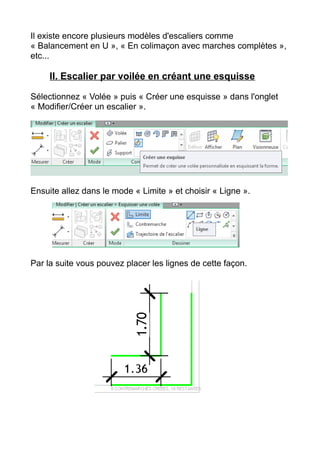

3. Il existe encore plusieurs modèles d'escaliers comme
« Balancement en U », « En colimaçon avec marches complètes »,
etc...
II. Escalier par voilée en créant une esquisse
Sélectionnez « Volée » puis « Créer une esquisse » dans l'onglet
« Modifier/Créer un escalier ».
Ensuite allez dans le mode « Limite » et choisir « Ligne ».
Par la suite vous pouvez placer les lignes de cette façon.

4. Après avoir placé le contour de l'escalier il faut mettre les
contremarches à intervalles les unes des autres de 20 cm, comme
ci-dessous:
Attention de bien respecter le nombre de contremarches indiqué.
Important à faire avant de valider votre escalier, il faut indiquer la
trajectoire de l'escalier car cette trajectoire doit passer par toutes
les contremarches. Donc sélectionnez « Trajectoire de l'escalier »
dans « Esquisse une volée ».
Ne pas mettre de
contremarche
dans cette partie
de l'escalier afin
de créer un palier.

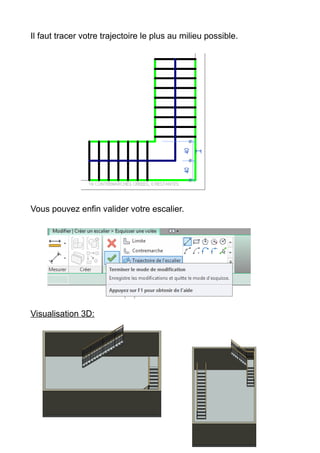

5. Il faut tracer votre trajectoire le plus au milieu possible.
Vous pouvez enfin valider votre escalier.
Visualisation 3D:

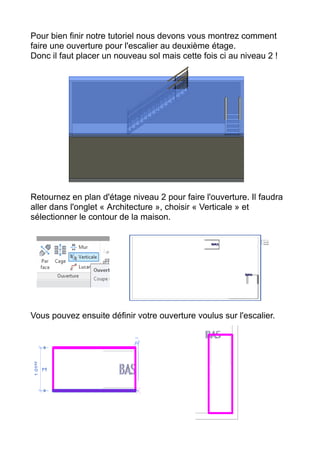

6. Pour bien finir notre tutoriel nous devons vous montrez comment
faire une ouverture pour l'escalier au deuxième étage.
Donc il faut placer un nouveau sol mais cette fois ci au niveau 2 !
Retournez en plan d'étage niveau 2 pour faire l'ouverture. Il faudra
aller dans l'onglet « Architecture », choisir « Verticale » et
sélectionner le contour de la maison.
Vous pouvez ensuite définir votre ouverture voulus sur l'escalier.

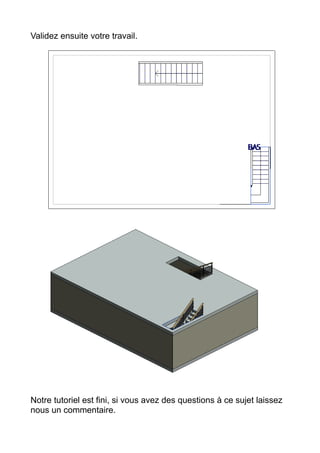

7. Validez ensuite votre travail.
Notre tutoriel est fini, si vous avez des questions à ce sujet laissez
nous un commentaire.
