Urbaniser un SI pour 10 ans
- 1. Urbaniser un SI pour10 ans BreizhCamp 2022 Christophe QUINTARD Architecte @ Ouest -France

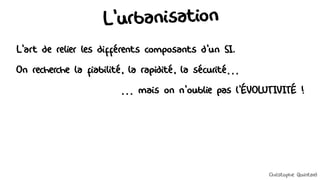

- 2. L'urbanisation L'art de relierles différents composants d'un SI. On recherche la fiabilité, la rapidité, la sécurité… … mais on n'oublie pas l'ÉVOLUTIVITÉ ! Christophe Quintard

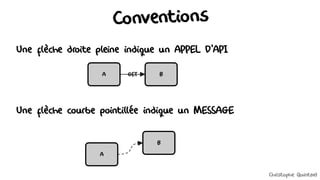

- 3. Conventions Une flèche droitepleine indique un APPEL D'API Une flèche courbe pointillée indique un MESSAGE GET A B A B Christophe Quintard
- 4. Quelques schémas deSI Christophe Quintard

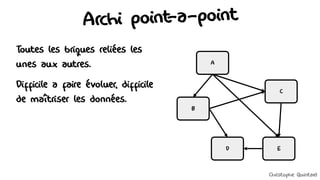

- 5. Archi point -à-point Toutes lesbriques reliées les unes aux autres. Difficile à faire évoluer, difficile de maîtriser les données. B D E C A Christophe Quintard

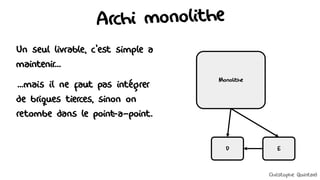

- 6. Archi monolithe Un seullivrable, c'est simple à maintenir... ...mais il ne faut pas intégrer de briques tierces, sinon on retombe dans le point -à-point. D E Monolithe Christophe Quintard

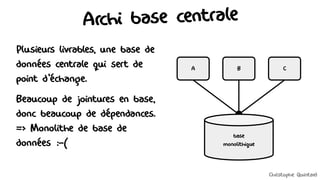

- 7. Archi base centrale Plusieurslivrables, une base de données centrale qui sert de point d'échange. Beaucoup de jointures en base, donc beaucoup de dépendances. => Monolithe de base de données :-( base monolithique A C B Christophe Quintard
- 8. Archi bus dedonnées Toutes les briques reliées les unes aux autres via un bus de données. Plus facile à faire évoluer, relative maîtrise des données... mais souvent il y a beaucoup trop de métier dans le bus. B D E C A Christophe Quintard
- 9. Archi tempête d'événements Toutesles briques sont connectées point -à-point, mais à travers des files de messages. ( Bon courage pour la supervision ! ) A B C D E F Christophe Quintard
- 10. Quels concepts pour rendreplus évolutif ? Christophe Quintard
- 11. Découplage On intercale unPROXY (ou l'équivalent) devant une brique pour pouvoir la faire ÉVOLUER ou la REMPLACER sans impact sur le reste du SI. A B Proxy C A B Christophe Quintard

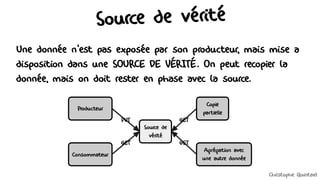

- 12. Source de vérité Unedonnée n'est pas exposée par son producteur, mais mise à disposition dans une SOURCE DE VÉRITÉ. On peut recopier la donnée, mais on doit rester en phase avec la source. Copie partielle Source de vérité Agrégation avec une autre donnée Consommateur GET GET GET Producteur PUT Christophe Quintard

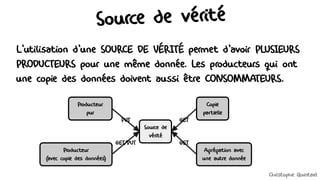

- 13. Source de vérité L'utilisationd'une SOURCE DE VÉRITÉ permet d'avoir PLUSIEURS PRODUCTEURS pour une même donnée. Les producteurs qui ont une copie des données doivent aussi être CONSOMMATEURS. Copie partielle Source de vérité Agrégation avec une autre donnée Producteur pur PUT GET GET Producteur (avec copie des données) GET/PUT Christophe Quintard

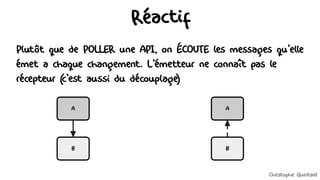

- 14. Réactif Plutôt que dePOLLER une API, on ÉCOUTE les messages qu'elle émet à chaque changement. L'émetteur ne connaît pas le récepteur (c'est aussi du découplage) B A B A Christophe Quintard

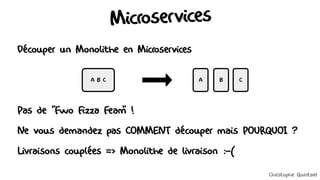

- 15. Microservices Découper un Monolitheen Microservices Pas de "Fwo Fizza Feam " ! Ne vous demandez pas COMMENT découper mais POURQUOI ? Livraisons couplées => Monolithe de livraison :-( A B C A B A C Christophe Quintard
- 16. Domain-Driven Design En Domain-DrivenDesign : le DOMAINE l'emporte sur l'OBJET ! Client id nom adresse mail MarketingClient id pointsFidelite segmentation LivraisonClient id adresse horaire commentaire Domaine Livraison Domaine Marketing Domaine Groupe Christophe Quintard

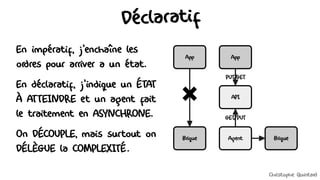

- 17. Déclaratif En impératif, j'enchaîneles ordres pour arriver à un état. En déclaratif, j'indique un ÉTAT À ATTEINDRE et un agent fait le traitement en ASYNCHRONE. On DÉCOUPLE, mais surtout on DÉLÈGUE la COMPLEXITÉ. PUT/GET App Agent GET/PUT Brique App Brique API Christophe Quintard

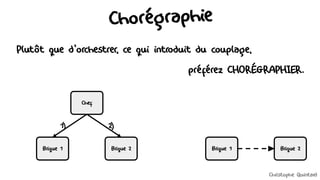

- 18. Chorégraphie Plutôt que d'orchestrer,ce qui introduit du couplage, préférez CHORÉGRAPHIER. Brique 1 Brique 2 Chef Brique 1 Brique 2 1) 2) Christophe Quintard

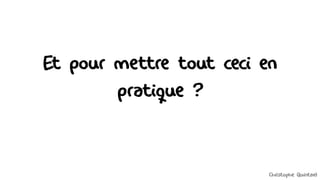

- 19. Et pour mettretout ceci en pratique ? Christophe Quintard

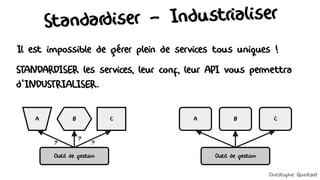

- 20. Standardiser - Industrialiser Ilest impossible de gérer plein de services tous uniques ! STANDARDISER les services, leur conf, leur API vous permettra d'INDUSTRIALISER. A C B B A C Outil de gestion Outil de gestion ? ? ? Christophe Quintard

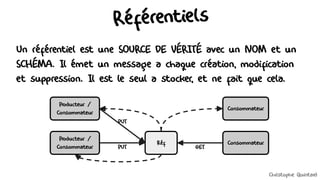

- 21. Référentiels Un référentiel estune SOURCE DE VÉRITÉ avec un NOM et un SCHÉMA. Il émet un message à chaque création, modification et suppression. Il est le seul à stocker, et ne fait que cela. PUT Producteur / Consommateur Consommateur Réf Producteur / Consommateur PUT Consommateur GET Christophe Quintard
- 22. Référentiels Le référentiel estLA brique essentielle pour URBANISER un SI ! PUT Producteur / Consommateur Consommateur Réf Producteur / Consommateur PUT Consommateur GET Christophe Quintard

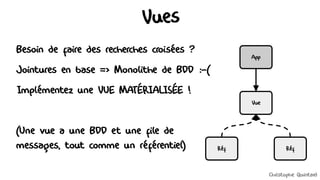

- 23. Vues Besoin de fairedes recherches croisées ? Jointures en base => Monolithe de BDD :-( Implémentez une VUE MATÉRIALISÉE ! (Une vue a une BDD et une file de messages, tout comme un référentiel) Vue Réf Réf App Christophe Quintard

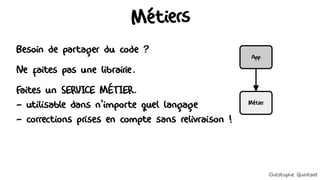

- 24. Métiers Besoin de partagerdu code ? Ne faites pas une librairie. Faites un SERVICE MÉTIER. - utilisable dans n'importe quel langage - corrections prises en compte sans relivraison ! Métier App Christophe Quintard

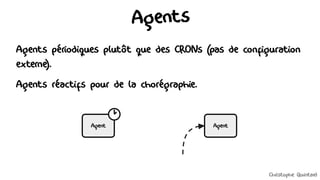

- 25. Agents Agents périodiques plutôtque des CRONs (pas de configuration externe). Agents réactifs pour de la chorégraphie. Agent Agent Christophe Quintard

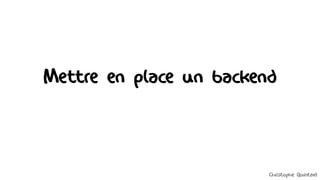

- 26. Mettre en placeun backend Christophe Quintard

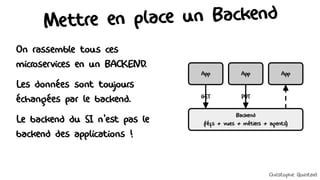

- 27. Mettre en placeun Backend On rassemble tous ces microservices en un BACKEND . Les données sont toujours échangées par le backend. Le backend du SI n'est pas le backend des applications ! Backend (réfs + vues + métiers + agents) App PUT App App GET Christophe Quintard

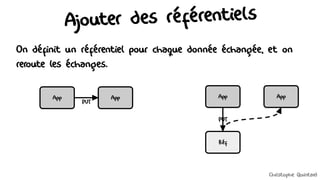

- 28. Ajouter des référentiels Ondéfinit un référentiel pour chaque donnée échangée, et on reroute les échanges. Réf App App PUT App App PUT Christophe Quintard

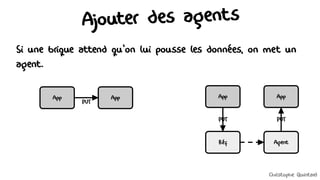

- 29. Ajouter des agents Siune brique attend qu'on lui pousse les données, on met un agent. Réf App App PUT App App PUT Agent PUT Christophe Quintard

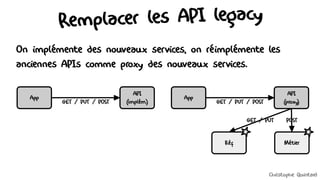

- 30. Remplacer les APIlegacy On implémente des nouveaux services, on réimplémente les anciennes APIs comme proxy des nouveaux services. Réf GET / PUT App API (implém.) GET / PUT / POST Métier POST App API (proxy) GET / PUT / POST Christophe Quintard

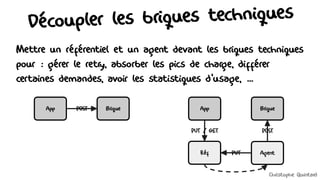

- 31. Découpler les briquestechniques Mettre un référentiel et un agent devant les briques techniques pour : gérer le retry, absorber les pics de charge, différer certaines demandes, avoir les statistiques d'usage, ... PUT / GET App Brique Réf Agent POST PUT App Brique POST Christophe Quintard

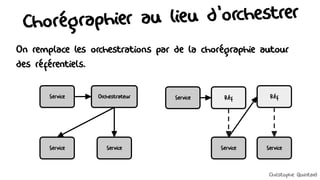

- 32. Chorégraphier au lieud'orchestrer On remplace les orchestrations par de la chorégraphie autour des référentiels. Réf Orchestrateur Service Service Service Service Service Service Réf Christophe Quintard
- 33. Enchaîner des traitements L'élémentdans le référentiel a un ÉTAT. Chaque agent réagit à un état et fait passer à l'état suivant. Pas de KAFKA HELL ! PUT etat=valide Agent validation Agent traitement Réf etat==valide etat==nouveau PUT etat=traite Producteur PUT etat=nouveau Consommateur etat==traite Christophe Quintard

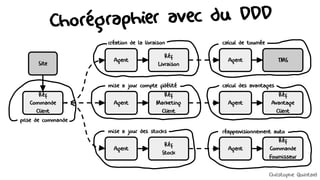

- 34. Chorégraphier avec duDDD Réf Stock Agent Site Réf Commande Client Agent Réf Commande Fournisseur Agent Réf Marketing Client Agent Réf Avantage Client Réf Commande Fournisseur mise à jour des stocks réapprovisionnement auto mise à jour compte fidélité calcul des avantages Agent Réf Livraison création de la livraison Agent TMS calcul de tournée prise de commande Christophe Quintard
- 35.

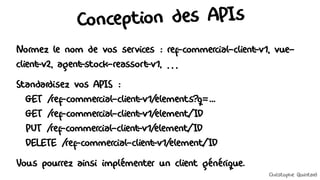

- 36. Conception des APIs Normezle nom de vos services : ref-commercial-client -v1, vue- client -v2, agent -stock-reassort -v1, … Standardisez vos APIS : GET /ref-commercial-client -v1/elements?q=... GET /ref-commercial-client -v1/element/ID PUT /ref-commercial-client -v1/element/ID DELETE /ref-commercial-client -v1/element/ID Vous pourrez ainsi implémenter un client générique. Christophe Quintard

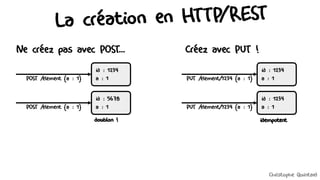

- 37. La création enHTTP/REST Ne créez pas avec POST... Créez avec PUT ! id : 1234 a : 1 POST /element {a : 1} id : 5678 a : 1 POST /element {a : 1} doublon ! id : 1234 a : 1 PUT /element/1234 {a : 1} id : 1234 a : 1 PUT /element/1234 {a : 1} idempotent Christophe Quintard

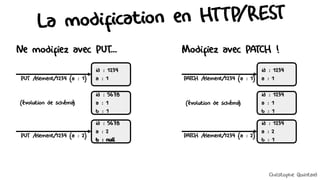

- 38. La modification enHTTP/REST Ne modifiez avec PUT... Modifiez avec PATCH ! id : 1234 a : 1 PUT /element/1234 {a : 1} id : 5678 a : 1 b : 1 id : 1234 a : 1 PATCH /element/1234 {a : 1} id : 1234 a : 1 b : 1 id : 5678 a : 2 b : null PUT /element/1234 {a : 2} id : 1234 a : 2 b : 1 PATCH /element/1234 {a : 2} (évolution de schéma) (évolution de schéma) Christophe Quintard

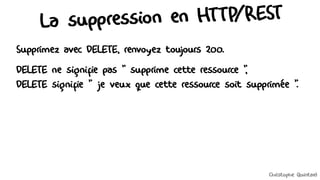

- 39. La suppression enHTTP/REST Supprimez avec DELETE, renvoyez toujours 200. DELETE ne signifie pas " supprime cette ressource " , DELETE signifie " je veux que cette ressource soit supprimée " . Christophe Quintard

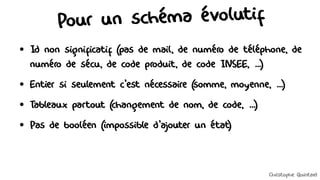

- 40. Pour un schémaévolutif ● Id non significatif (pas de mail, de numéro de téléphone, de numéro de sécu, de code produit, de code INSEE, ...) ● Entier si seulement c'est nécessaire (somme, moyenne, ...) ● Tableaux partout (changement de nom, de code, ...) ● Pas de booléen (impossible d'ajouter un état) Christophe Quintard
- 41. Pour aller pluslooooiiin... Christophe Quintard

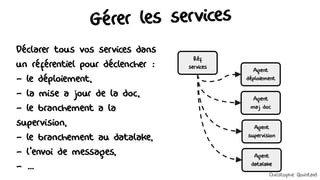

- 42. Gérer les services Déclarertous vos services dans un référentiel pour déclencher : - le déploiement, - la mise à jour de la doc, - le branchement à la supervision, - le branchement au datalake, - l'envoi de messages, - ... Réf services Agent déploiement Agent màj doc Agent supervision Agent datalake Christophe Quintard
- 43. Gérer les clésd'API Déclarer toutes vos clés d'API dans un référentiel. Tous les services interrogent / écoutent ce référentiel pour avoir les clés d'API en mémoire toujours à jour. Réf clés d'API service service service service Christophe Quintard

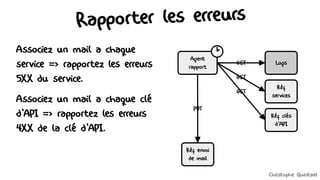

- 44. Rapporter les erreurs Associezun mail à chaque service => rapportez les erreurs 5XX du service. Associez un mail à chaque clé d'API => rapportez les erreurs 4XX de la clé d'API. Agent rapport Logs GET PUT Réf envoi de mail Réf services Réf clés d'API GET GET Christophe Quintard
- 45.

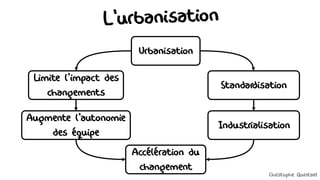

- 46. L'urbanisation Urbanisation Limite l'impact des changements Augmentel'autonomie des équipe Standardisation Industrialisation Accélération du changement Christophe Quintard
- 47.
