Rercherche et Développement: Le fleuron de l’activité de production de LAUMAS Elettronica est son laboratoire de recherche et de développement avancé, doté d'équipements d'avant-garde pour effectuer des tests sur les différents composants électroniques et mécaniques, dans le but de garantir une qualité constante des produits. Aujourd'hui, en s'appuyant sur toutes les ressources accumulées au fil des ans, le bureau Recherche & Développement de LAUMAS Elettronica exécute tout genre de test de contrôle sur les produits, conformément aux normes en vigueur en matière de compatibilité électromagnétique, de sécurité électrique et de métrologie légale. Le laboratoire est doté d'appareils technologiques d’avant-garde permettant de vérifier les instruments selon les critères EMC.

1. 04
04.1
04.2
04.3
Junction boxes & wiringJunction boxes & wiring
Stabilized power suppliesStabilized power supplies
Test weightsTest weights
ACCESSORIES & WIRINGACCESSORIES & WIRING
WEIGHING AND BATCHING SYSTEMSWEIGHING AND BATCHING SYSTEMS
N. 27N. 27C ATA LO GC ATA LO G
Câblages et raccordementsCâblages et raccordements
Alimentateurs stabilisésAlimentateurs stabilisés
MessesMesses
ACCESSOIRES ET CÂBLAGEACCESSOIRES ET CÂBLAGE
N. 27N. 27
SYSTÈMES DE PESAGE ET DOSAGESYSTÈMES DE PESAGE ET DOSAGE
CATALOGUECATALOGUE

2. 3
6
7
04.1
04.2
04.3
Junction boxes & wiringJunction boxes & wiring
Stabilized power suppliesStabilized power supplies
Test weightsTest weights
pagepage
pagepage
pagepage
Câblages et raccordementsCâblages et raccordements
Alimentateurs stabilisésAlimentateurs stabilisés
MessesMesses
pagepage
pagepage
pagepage
2

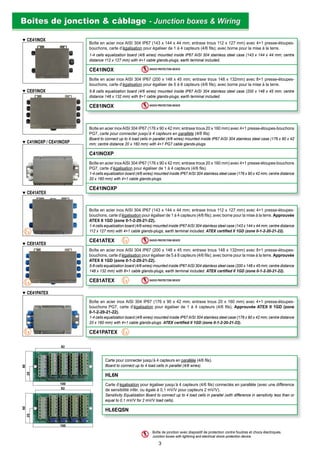

3. Boîte en acier inoxAISI 304 IP67 (176 x 90 x 42 mm; entraxe trous 20 x 160 mm) avec 4+1 presse-étoupes-bouchons
PG7, carte pour connecter jusqu’à 4 capteurs en parallèle (4/6 fils).
Board to connect up to 4 load cells in parallel (4/6 wires) mounted inside IP67 AISI 304 stainless steel case (176 x 90 x 42
mm; centre distance 20 x 160 mm) with 4+1 PG7 cable glands-plugs.
C41INOXP
Boîte en acier inoxAISI 304 IP67 (176 x 90 x 42 mm; entraxe trous 20 x 160 mm) avec 4+1 presse-étoupes-bouchons
PG7, carte d’égalisation pour égaliser de 1 à 4 capteurs (4/6 fils).
1-4 cells equalization board (4/6 wires) mounted inside IP67 AISI 304 stainless steel case (176 x 90 x 42 mm; centre distance
20 x 160 mm) with 4+1 cable glands-plugs.
CE41INOXP
Boîte en acier inox AISI 304 IP67 (143 x 144 x 44 mm; entraxe trous 112 x 127 mm) avec 4+1 presse-étoupes-
bouchons, carte d’égalisation pour égaliser de 1 à 4 capteurs (4/6 fils); avec borne pour la mise à la terre.
1-4 cells equalization board (4/6 wires) mounted inside IP67 AISI 304 stainless steel case (143 x 144 x 44 mm; centre
distance 112 x 127 mm) with 4+1 cable glands-plugs; earth terminal included.
CE41INOX
Boîte en acier inox AISI 304 IP67 (200 x 148 x 45 mm; entraxe trous 148 x 132mm) avec 8+1 presse-étoupes-
bouchons, carte d’égalisation pour égaliser de 5 à 8 capteurs (4/6 fils); avec borne pour la mise à la terre.
5-8 cells equalization board (4/6 wires) mounted inside IP67 AISI 304 stainless steel case (200 x 148 x 45 mm; centre
distance 148 x 132 mm) with 8+1 cable glands-plugs; earth terminal included.
CE81INOX
SHOCK PROTECTION DEVICE
SHOCK PROTECTION DEVICE
Boîte en acier inox AISI 304 IP67 (143 x 144 x 44 mm; entraxe trous 112 x 127 mm) avec 4+1 presse-étoupes-
bouchons, carte d’égalisation pour égaliser de 1 à 4 capteurs (4/6 fils); avec borne pour la mise à la terre. Approuvée
ATEX II 1GD (zone 0-1-2-20-21-22).
1-4 cells equalization board (4/6 wires) mounted inside IP67AISI 304 stainless steel case (143 x 144 x 44 mm; centre distance
112 x 127 mm) with 4+1 cable glands-plugs; earth terminal included. ATEX certified II 1GD (zone 0-1-2-20-21-22).
CE41ATEX
Boîte en acier inox AISI 304 IP67 (200 x 148 x 45 mm; entraxe trous 148 x 132mm) avec 8+1 presse-étoupes-
bouchons, carte d’égalisation pour égaliser de 5 à 8 capteurs (4/6 fils); avec borne pour la mise à la terre. Approuvée
ATEX II 1GD (zone 0-1-2-20-21-22).
5-8 cells equalization board (4/6 wires) mounted inside IP67AISI 304 stainless steel case (200 x 148 x 45 mm; centre distance
148 x 132 mm) with 8+1 cable glands-plugs; earth terminal included. ATEX certified II 1GD (zone 0-1-2-20-21-22).
CE81ATEX
SHOCK PROTECTION DEVICE
SHOCK PROTECTION DEVICE
Boîte en acier inox AISI 304 IP67 (176 x 90 x 42 mm; entraxe trous 20 x 160 mm) avec 4+1 presse-étoupes-
bouchons PG7, carte d’égalisation pour égaliser de 1 à 4 capteurs (4/6 fils). Approuvée ATEX II 1GD (zone
0-1-2-20-21-22).
1-4 cells equalization board (4/6 wires) mounted inside IP67 AISI 304 stainless steel case (176 x 90 x 42 mm; centre distance
20 x 160 mm) with 4+1 cable glands-plugs. ATEX certified II 1GD (zone 0-1-2-20-21-22).
CE41PATEX
Boîte de jonction avec dispositif de protection contre foudres et chocs électriques.
Junction boxes with lightning and electrical shock protection device.
92
100
50
25
92
100
50
25
Carte pour connecter jusqu’à 4 capteurs en parallèle (4/6 fils).
Board to connect up to 4 load cells in parallel (4/6 wires).
HL6N
Carte d’égalisation pour égaliser jusqu’à 4 capteurs (4/6 fils) connectés en parallèle (avec une différence
de sensibilité infér. ou égale à 0,1 mV/V pour capteurs 2 mV/V).
Sensitivity Equalization Board to connect up to 4 load cells in parallel (with difference in sensitivity less than or
equal to 0.1 mV/V for 2 mV/V load cells).
HL6EQSN
Boîtes de jonction & câblageBoîtes de jonction & câblage - Junction boxes & Wiring- Junction boxes & Wiring
C41INOXP / CE41INOXP
CE41INOX
CE81INOX
CE81ATEX
CE41ATEX
CE41PATEX
3

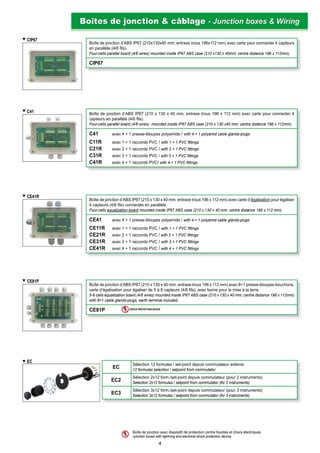

4. Boîte de jonction d’ABS IP67 (210 x 130 x 40 mm; entraxe trous 196 x 112 mm) avec carte pour connecter 4
capteurs en parallèle (4/6 fils).
Four-cells parallel board (4/6 wires) mounted inside IP67 ABS case (210 x 130 x40 mm; centre distance 196 x 112mm).
C41 avec 4 + 1 presse-étoupes polyamide / with 4 + 1 polyamid cable glands-plugs
C11R avec 1 + 1 raccords PVC / with 1 + 1 PVC fittings
C21R avec 2 + 1 raccords PVC / with 2 + 1 PVC fittings
C31R avec 3 + 1 raccords PVC / with 3 + 1 PVC fittings
C41R avec 4 + 1 raccords PVC/ with 4 + 1 PVC fittings
Boîte de jonction d’ABS IP67 (210 x 130 x 40 mm; entraxe trous 196 x 112 mm) avec 8+1 presse-étoupes-bouchons,
carte d’égalisation pour égaliser de 5 à 8 capteurs (4/6 fils); avec borne pour la mise à la terre.
5-8 cells equalization board (4/6 wires) mounted inside IP67 ABS case (210 x 130 x 40 mm; centre distance 196 x 112mm)
with 8+1 cable glands-plugs; earth terminal included.
CE81P SHOCK PROTECTION DEVICE
Boîte de jonction d’ABS IP67 (210 x 130 x 40 mm; entraxe trous 196 x 112 mm) avec carte d’égalisation pour égaliser
4 capteurs (4/6 fils) connectés en parallèle.
Four-cells equalization board mounted inside IP67 ABS case (210 x 130 x 40 mm; centre distance 196 x 112 mm).
CE41 avec 4 + 1 presse-étoupes polyamide / with 4 + 1 polyamid cable glands-plugs
CE11R avec 1 + 1 raccords PVC / with 1 + 1 PVC fittings
CE21R avec 2 + 1 raccords PVC / with 2 + 1 PVC fittings
CE31R avec 3 + 1 raccords PVC / with 3 + 1 PVC fittings
CE41R avec 4 + 1 raccords PVC / with 4 + 1 PVC fittings
Boîte de jonction d’ABS IP67 (210x130x40 mm; entraxe trous 196x112 mm) avec carte pour connecter 4 capteurs
en parallèle (4/6 fils).
Four-cells parallel board (4/6 wires) mounted inside IP67 ABS case (210 x130 x 40mm; centre distance 196 x 112mm).
CIP67
EC
Sélection 12 formules / set-point depuis commutateur externe
12 formulas selection / setpoint from commutator
EC2
Sélection 2x12 form./set-point depuis commutateur (pour 2 instruments)
Selection 2x12 formulas / setpoint from commutator (for 2 instruments)
EC3
Sélection 3x12 form./set-point depuis commutateur (pour 3 instruments)
Selection 3x12 formulas / setpoint from commutator (for 3 instruments)
Boîtes de jonction & câblageBoîtes de jonction & câblage - Junction boxes & Wiring- Junction boxes & Wiring
Boîte de jonction avec dispositif de protection contre foudres et chocs électriques.
Junction boxes with lightning and electrical shock protection device.
CIP67
CE41R
C41
CE81P
EC
4

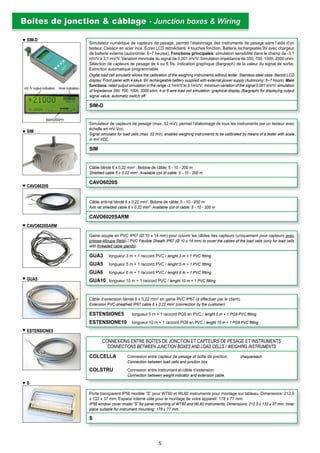

5. S
ESTENSIONE5
GUA5
CAVO6020S
CAVO6020SARM
Simulateur de capteurs de pesage (max. 32 mV); permet l’étalonnage de tous les instruments par un testeur avec
échelle en mV Vcc.
Signal simulator for load cells (max. 32 mV); enables weighing instruments to be calibrated by means of a tester with scale
in mV VDC.
SIM
Câble blindé 6 x 0,22 mm2
. Bobine de câble: 5 - 10 - 200 m
Shielded cable 6 x 0.22 mm2
. Available coil of cable: 5 - 10 - 200 m
CAVO6020S
Câble anti-rat blindé 6 x 0,22 mm2
. Bobine de câble: 5 - 10 - 200 m
Anti rat shielded cable 6 x 0.22 mm2
. Available coil of cable: 5 - 10 - 200 m
CAVO6020SARM
Gaine souple en PVC IP67 (Ø 10 x 14 mm) pour couvrir les câbles des capteurs (uniquement pour capteurs avec
presse-étoupe fileté) / PVC Flexible Sheath IP67 (Ø 10 x 14 mm) to cover the cables of the load cells (only for load cells
with threaded cable glands).
GUA3 longueur 3 m + 1 raccord PVC / lenght 3 m + 1 PVC fitting
GUA5 longueur 5 m + 1 raccord PVC / lenght 5 m + 1 PVC fitting
GUA6 longueur 6 m + 1 raccord PVC / lenght 6 m + 1 PVC fitting
GUA10 longueur 10 m + 1 raccord PVC / lenght 10 m + 1 PVC fitting
Câble d’extension blindé 6 x 0,22 mm2
en gaine PVC IP67 (à effectuer par le client).
Extension PVC-sheathed IP67 cable 6 x 0.22 mm2
(connection by the customer).
ESTENSIONE5 longueur 5 m + 1 raccord PG9 en PVC / lenght 5 m + 1 PG9 PVC fitting
ESTENSIONE10 longueur 10 m + 1 raccord PG9 en PVC / lenght 10 m + 1 PG9 PVC fitting
CONNEXIONS ENTRE BOÎTES DE JONCTION ET CAPTEURS DE PESAGE ET INSTRUMENTS
CONNECTIONS BETWEEN JUNCTION BOXES AND LOAD CELLS / WEIGHING INSTRUMENTS
COLCELLA Connexion entre capteur de pesage et boîte de jonction. chaque/each
Connection between load cells and junction box.
COLSTRU Connexion entre instrument et câble d’extension.
Connection between weight indicator and extension cable.
Porte transparent IP56 modèle “S” pour WT60 et WL60 instruments pour montage sur tableau. Dimensions: 212,5
x 133 x 37 mm. Espace interne utile pour le montage de votre appareil: 178 x 77 mm.
IP56 window cover model “S” for panel mounting of WT60 and WL60 instruments. Dimensions: 212.5 x 133 x 37 mm. Inner
place suitable for instrument mounting: 178 x 77 mm.
S
Simulateur numérique de capteurs de pesage, permet l’étalonnage des instruments de pesage sans l’aide d’un
testeur. Caisson en acier inox. Écran LCD rétroéclairé. 4 touches fonction. Batterie rechargeable 9V avec chargeur
de batterie externe (autonomie: 6~7 heures). Fonctions principales: simulation sensibilité dans le champ de -3,1
mV/V à 3,1 mV/V. Variation minimale du signal de 0,001 mV/V. Simulation impédance de 350, 700, 1000, 2000 ohm.
Sélection de capteurs de pesage de 4 ou 6 fils. Indication graphique (Bargraph) de la valeur du signal de sortie;
Extinction automatique programmable.
Digital load cell simulator allows the calibration of the weighing instruments without tester. Stainless steel case. Backlit LCD
display. Front panel with 4-keys. 9V rechargeable battery supplied with external power supply (Autonomy: 6~7 hours). Main
functions: rated output simulation in the range -3.1mV/V to 3.1mV/V; minimum variation of the signal 0.001 mV/V; simulation
of impedance 350, 700, 1000, 2000 ohm; 4 or 6 wire load cell simulation; graphical display (Bargraph) for displaying output
signal value; automatic switch off.
SIM-D
Boîtes de jonction & câblageBoîtes de jonction & câblage - Junction boxes & Wiring- Junction boxes & Wiring
SIM
SIM-D
BARGRAPH
mV /V output indication timer indication
5

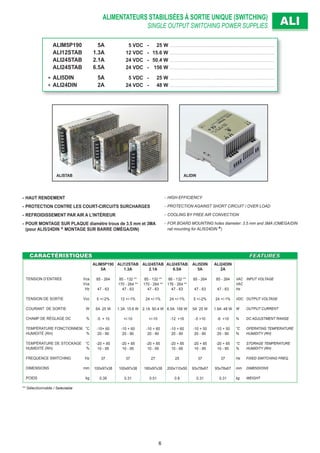

6. ALIMENTATEURS STABILISÉES À SORTIE UNIQUE (SWITCHING)
SINGLE OUTPUT SWITCHING POWER SUPPLIES ALIALI
CARACTÉRISTIQUESCARACTÉRISTIQUES FEATURESFEATURES
TENSION D’ENTRÉE Vca
Vca
Hz
TENSION DE SORTIE Vcc
COURANT DE SORTIE W
CHAMP DE RÉGLAGE DC %
TEMPÉRATURE FONCTIONNEM. °C
HUMIDITÉ (RH) %
TEMPÉRATURE DE STOCKAGE °C
HUMIDITÉ (RH) %
FREQUENCE SWITCHING Hz
DIMENSIONS mm
POIDS kg
ALIM5P190
5A
85 - 264
47 - 63
5 +/-2%
5A 25 W
-5 + 10
-10+ 60
20 - 90
-20 + 85
10 - 95
37
100x97x38
0.39
ALI12STAB
1.3A
85 - 132 **
170 - 264 **
47 - 63
12 +/-1%
1.3A 15.6 W
+/-10
-10 + 60
20 - 90
-20 + 85
10 - 95
37
100x97x38
0.31
ALI24STAB
2.1A
85 - 132 **
170 - 264 **
47 - 63
24 +/-1%
2.1A 50.4 W
+/-10
-10 + 60
20 - 90
-20 + 85
10 - 95
27
160x97x38
0.51
ALI24STAB
6.5A
88 - 132 **
176 - 264 **
47 - 63
24 +/-1%
6.5A 156 W
-12 +16
-10 + 60
20 - 90
-20 + 85
10 - 95
25
200x110x50
0.8
ALI5DIN
5A
85 - 264
47 - 63
5 +/-2%
5A 25 W
-5 +10
-10 + 50
20 - 90
-20 + 85
10 - 95
37
93x78x67
0.31
ALI24DIN
2A
85 - 264
47 - 63
24 +/-1%
1.9A 48 W
-6 +10
-10 + 50
20 - 90
-20 + 85
10 - 95
37
93x78x67
0.31
VAC INPUT VOLTAGE
VAC
Hz
VDC OUTPUT VOLTAGE
W OUTPUT CURRENT
% DC ADJUSTMENT RANGE
°C OPERATING TEMPERATURE
% HUMIDITY (RH)
°C STORAGE TEMPERATURE
% HUMIDITY (RH)
Hz FIXED SWITCHING FREQ.
mm DIMENSIONS
kg WEIGHT
ALIM5P190 5A 5 VDC - 25 W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ALI12STAB 1.3A 12 VDC - 15.6 W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ALI24STAB 2.1A 24 VDC - 50.4 W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ALI24STAB 6.5A 24 VDC - 156 W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ALI5DIN 5A 5 VDC - 25 W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ALI24DIN 2A 24 VDC - 48 W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
- HIGH EFFICIENCY
- PROTECTION AGAINST SHORT CIRCUIT / OVER LOAD
- COOLING BY FREE AIR CONVECTION
- FOR BOARD MOUNTING holes diameter: 3.5 mm and 3MA (OMEGA/DIN
rail mounting for ALI5/24DIN )
** Sélectionnable / Selectable
ALIDINALISTAB
- HAUT RENDEMENT
- PROTECTION CONTRE LES COURT-CIRCUITS SURCHARGES
- REFROIDISSEMENT PAR AIR A L’INTÉRIEUR
- POUR MONTAGE SUR PLAQUE diamètre trous de 3.5 mm et 3MA
(pour ALI5/24DIN MONTAGE SUR BARRE OMÉGA/DIN)
6

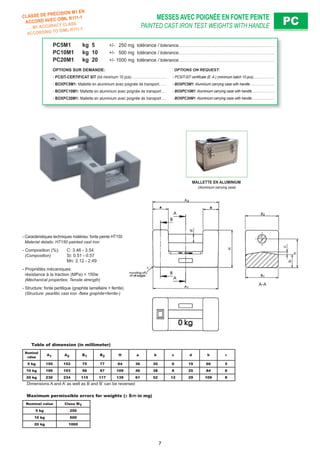

7. MESSES AVEC POIGNÉE EN FONTE PEINTE
PAINTED CAST IRON TEST WEIGHTS WITH HANDLE PCPC
MALLETTE EN ALUMINIUM
(Aluminium carrying case)
- Caractéristiques techniques matériau: fonte peinte HT150
Material details: HT150 painted cast iron
- Composition (%): C: 3.46 - 3.54
(Composition) Si: 0.51 - 0.57
Mn: 2.12 - 2.49
- Propriétés mécaniques:
résistance à la traction (MPa) = 150w
(Mechanical properties: Tensile strength)
- Structure: fonte perlitique (graphite lamellaire + ferrite)
(Structure: pearlitic cast iron -flake graphite+ferrite-)
Nominal
value
A1 A2 B1 B2 H a b c d h r
5 kg 150 152 75 77 84 36 30 6 19 66 5
10 kg 190 193 96 97 109 46 38 8 25 84 6
20 kg 230 234 115 117 139 61 52 12 29 109 8
Dimensions A and A’ as well as B and B’ can be reversed
Nominal value Class M1
5 kg 250
10 kg 500
20 kg 1000
Maximum permissible errors for weights (± δm in mg)
Table of dimension (in millimeter)
PC5M1 kg 5 +/- 250 mg tolérance / tolerance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PC10M1 kg 10 +/- 500 mg tolérance / tolerance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PC20M1 kg 20 +/- 1000 mg tolérance / tolerance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
OPTIONS SUR DEMANDE: OPTIONS ON REQUEST:
- PCSIT-CERTIFICAT SIT (lot minimum 10 pcs) . . . . . . . . . . . . . . . . . . . . . . - PCSIT-SIT certificate (E. A.) (minimum batch 10 pcs). . . . . . . . . . . . . .
- BOXPC5M1: Mallette en aluminium avec poignée de transport. . . . . - BOXPC5M1: Aluminium carrying case with handle . . . . . . . . . . . . . . . .
- BOXPC10M1: Mallette en aluminium avec poignée de transport . . . - BOXPC10M1: Aluminium carrying case with handle . . . . . . . . . . . . . . .
- BOXPC20M1: Mallette en aluminium avec poignée de transport . . . - BOXPC20M1: Aluminium carrying case with handle . . . . . . . . . . . . . . .
CLASSE DE PRÉCISION M1 EN
ACCORD AVEC OIML R111-1
M1 ACCURACY CLASS
ACCORDING TO OIML R111-1
7
