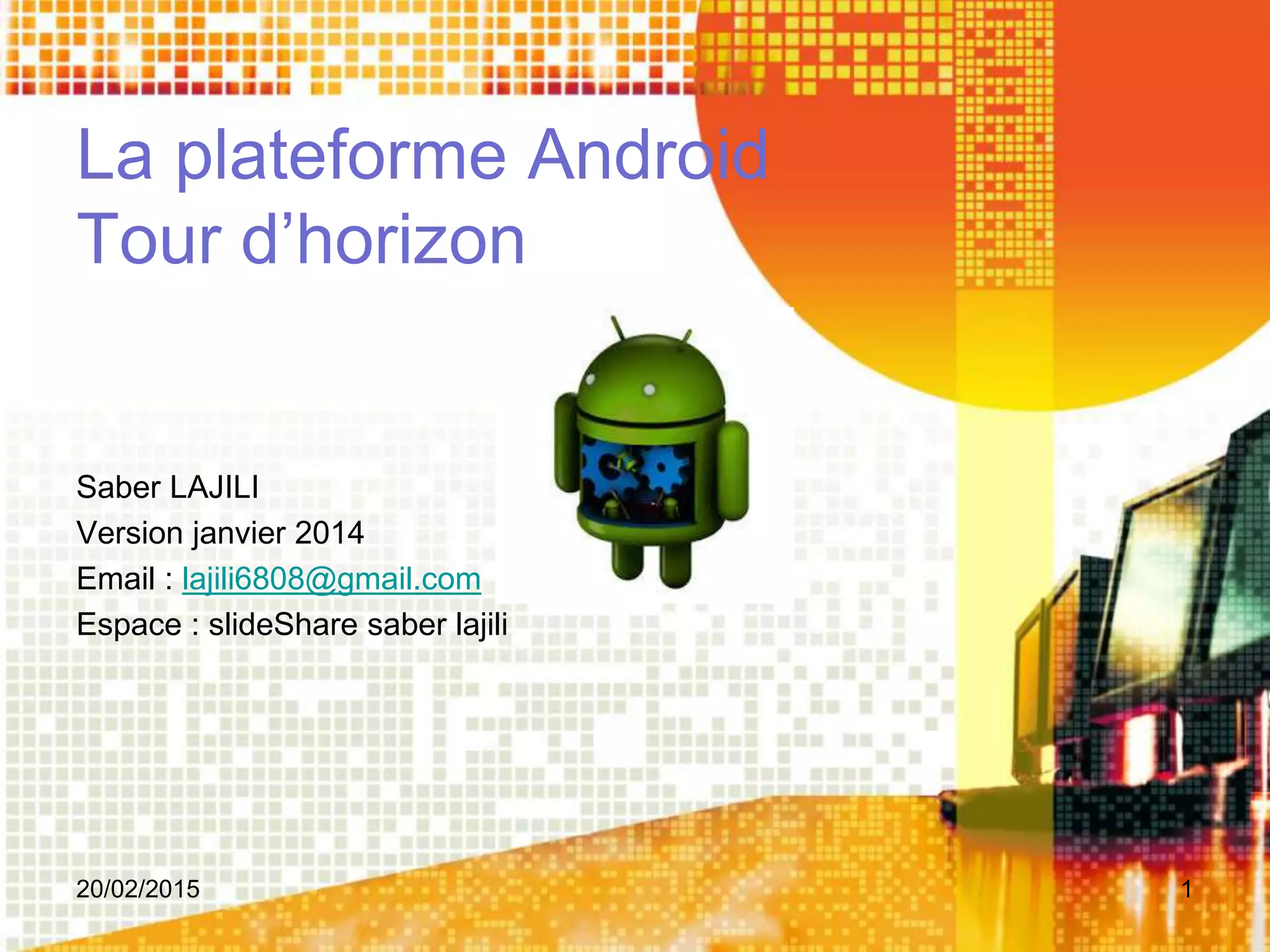

1. La plateforme Android
Tour d’horizon
Saber LAJILI
Version janvier 2014
Email : lajili6808@gmail.com
Espace : slideShare saber lajili
20/02/2015 1

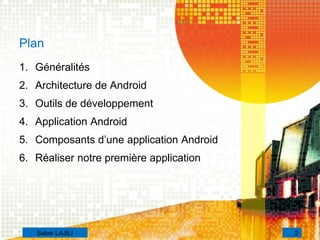

2. Plan
1. Généralités
2. Architecture de Android
3. Outils de développement
4. Application Android
5. Composants d’une application Android
6. Réaliser notre première application
2Saber LAJILI

3. Généralités
Android Un système d’exploitation open source libre pour
appareils mobiles;
Concurrents:
Symbian OS: il est crée par différents constructeurs (Psion,
Nokia, Motorola);
iOS(iphone OS): Un système mobile développé par Apple;
Windows mobile: C’est le nom générique donné à différentes
versions de Microsoft Windows.
3Saber LAJILI

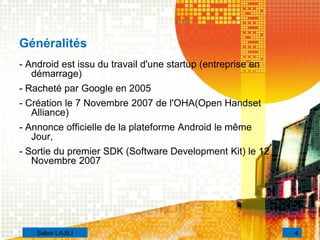

4. Généralités
- Android est issu du travail d'une startup (entreprise en
démarrage)
- Racheté par Google en 2005
- Création le 7 Novembre 2007 de l'OHA(Open Handset
Alliance)
- Annonce officielle de la plateforme Android le même
Jour,
- Sortie du premier SDK (Software Development Kit) le 12
Novembre 2007
4Saber LAJILI

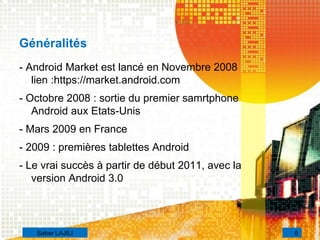

5. Généralités
- Android Market est lancé en Novembre 2008
lien :https://market.android.com
- Octobre 2008 : sortie du premier samrtphone
Android aux Etats-Unis
- Mars 2009 en France
- 2009 : premières tablettes Android
- Le vrai succès à partir de début 2011, avec la
version Android 3.0
5Saber LAJILI

6. Généralités
 Environnement de développement complet :émulateur,
outils de débogage, …
 Framework applicatif
 Propre Machine virtuelle Dalvik
 Navigateur intégré : –WebKit
 Graphisme 2D et 3D
 Base de données SQLite
 CODEC audio et vidéo (MPEG4, MP3, …)
 Options matérielles et connectivité: Réseau GSM, caméra,
GPS, …
6Saber LAJILI

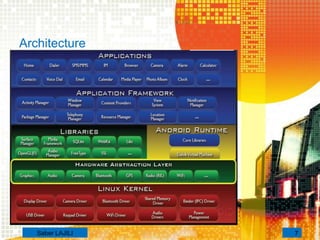

7. Architecture
7Saber LAJILI

8.  Architecture à 4 niveaux
 Noyau Linux 2.6 standard+ extensions (besoins
de mobilité comme alarm, binder, power
management, logger low memory killer
 Noyau écrit en C+assembleur
 Qques applications natives + Libraries écrites
en C++
 Les autres applications écrites en Java
Architecture
8Saber LAJILI

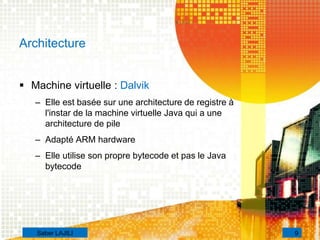

9.  Machine virtuelle : Dalvik
– Elle est basée sur une architecture de registre à
l'instar de la machine virtuelle Java qui a une
architecture de pile
– Adapté ARM hardware
– Elle utilise son propre bytecode et pas le Java
bytecode
Architecture
9Saber LAJILI

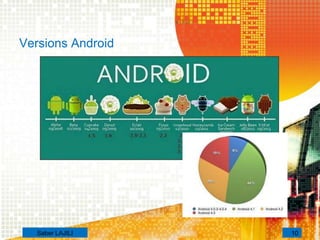

10. Versions Android
10Saber LAJILI

11. ll coexiste actuellement deux branches de
versions
 Version 3 pour les tablettes
– version 3.2 actuellement
 Version 2 pour les smart phones
– version 2.3.4
actuellement
 Version 4 : fusion entre téléphones,
tablettes et télévisions
Versions Android
11Saber LAJILI

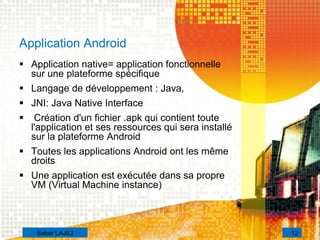

12. Application Android
 Application native= application fonctionnelle
sur une plateforme spécifique
 Langage de développement : Java,
 JNI: Java Native Interface
 Création d'un fichier .apk qui contient toute
l'application et ses ressources qui sera installé
sur la plateforme Android
 Toutes les applications Android ont les même
droits
 Une application est exécutée dans sa propre
VM (Virtual Machine instance)
12Saber LAJILI

13. Application Android
 Par défaut une application est exécutée
dans un process Linux
 Une application Android n'a accès qu'à ses
propres ressources
 Une application doit posséder les
permissions adéquats pour accéder aux
composants du système (SMS, caméra, …)
13Saber LAJILI

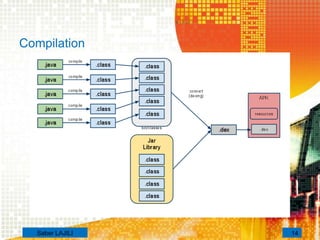

14. Compilation
14Saber LAJILI

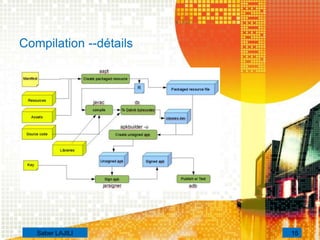

15. Compilation --détails
15Saber LAJILI

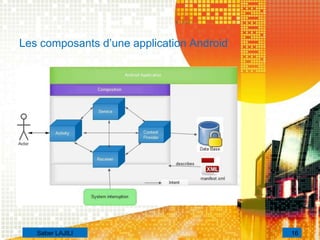

16. Les composants d’une application Android
16Saber LAJILI

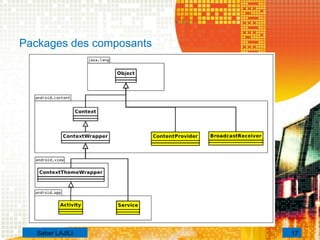

17. Packages des composants
17Saber LAJILI

18.  activité (activity) : interface graphique pour
l'utilisateur :– classe Activity
 service (service) : composant exécuté en
tâche de fond, sans interface graphique :–
classe Service
 fournisseur de données (content provider) :
gère et partage des données applicatives : –
classe ContentProvider
 récepteur broadcast (broadcast receiver) :
réagit à des messages, systèmes ou
applicatifs: – classe BrodcastReceiver
Exp: mise hors tension, baterie faible, …
18Saber LAJILI

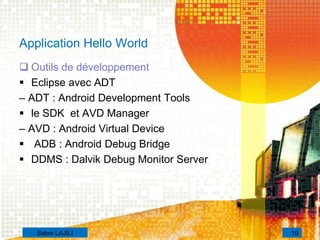

19. Application Hello World
 Outils de développement
 Eclipse avec ADT
– ADT : Android Development Tools
 le SDK et AVD Manager
– AVD : Android Virtual Device
 ADB : Android Debug Bridge
 DDMS : Dalvik Debug Monitor Server
19Saber LAJILI

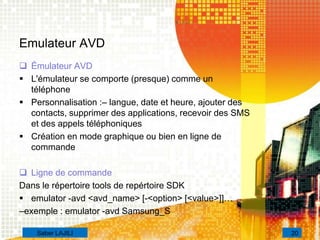

20. Emulateur AVD
 Émulateur AVD
 L'émulateur se comporte (presque) comme un
téléphone
 Personnalisation :– langue, date et heure, ajouter des
contacts, supprimer des applications, recevoir des SMS
et des appels téléphoniques
 Création en mode graphique ou bien en ligne de
commande
 Ligne de commande
Dans le répertoire tools de repértoire SDK
 emulator -avd <avd_name> [-<option> [<value>]]…
–exemple : emulator -avd Samsung_S
20Saber LAJILI

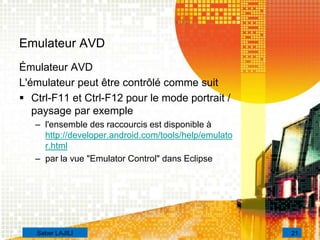

21. Emulateur AVD
Émulateur AVD
L'émulateur peut être contrôlé comme suit
 Ctrl-F11 et Ctrl-F12 pour le mode portrait /
paysage par exemple
– l'ensemble des raccourcis est disponible à
http://developer.android.com/tools/help/emulato
r.html
– par la vue "Emulator Control" dans Eclipse
21Saber LAJILI

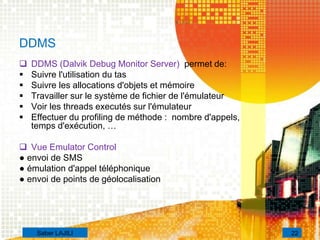

22. DDMS
 DDMS (Dalvik Debug Monitor Server) permet de:
 Suivre l'utilisation du tas
 Suivre les allocations d'objets et mémoire
 Travailler sur le système de fichier de l'émulateur
 Voir les threads executés sur l'émulateur
 Effectuer du profiling de méthode : nombre d'appels,
temps d'exécution, …
 Vue Emulator Control
● envoi de SMS
● émulation d'appel téléphonique
● envoi de points de géolocalisation
22Saber LAJILI

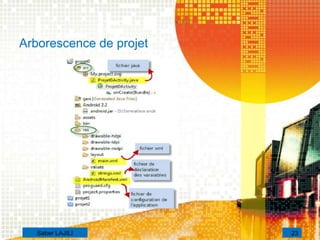

23. Arborescence de projet
23Saber LAJILI

24. Manifest.xml
24Saber LAJILI

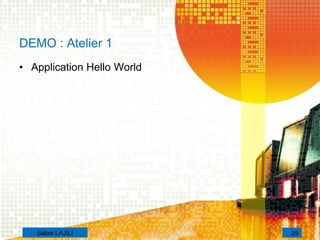

25. DEMO : Atelier 1
• Application Hello World
25Saber LAJILI
