1. ME
HARI -
2CV-
-
CASSIS
CLUB

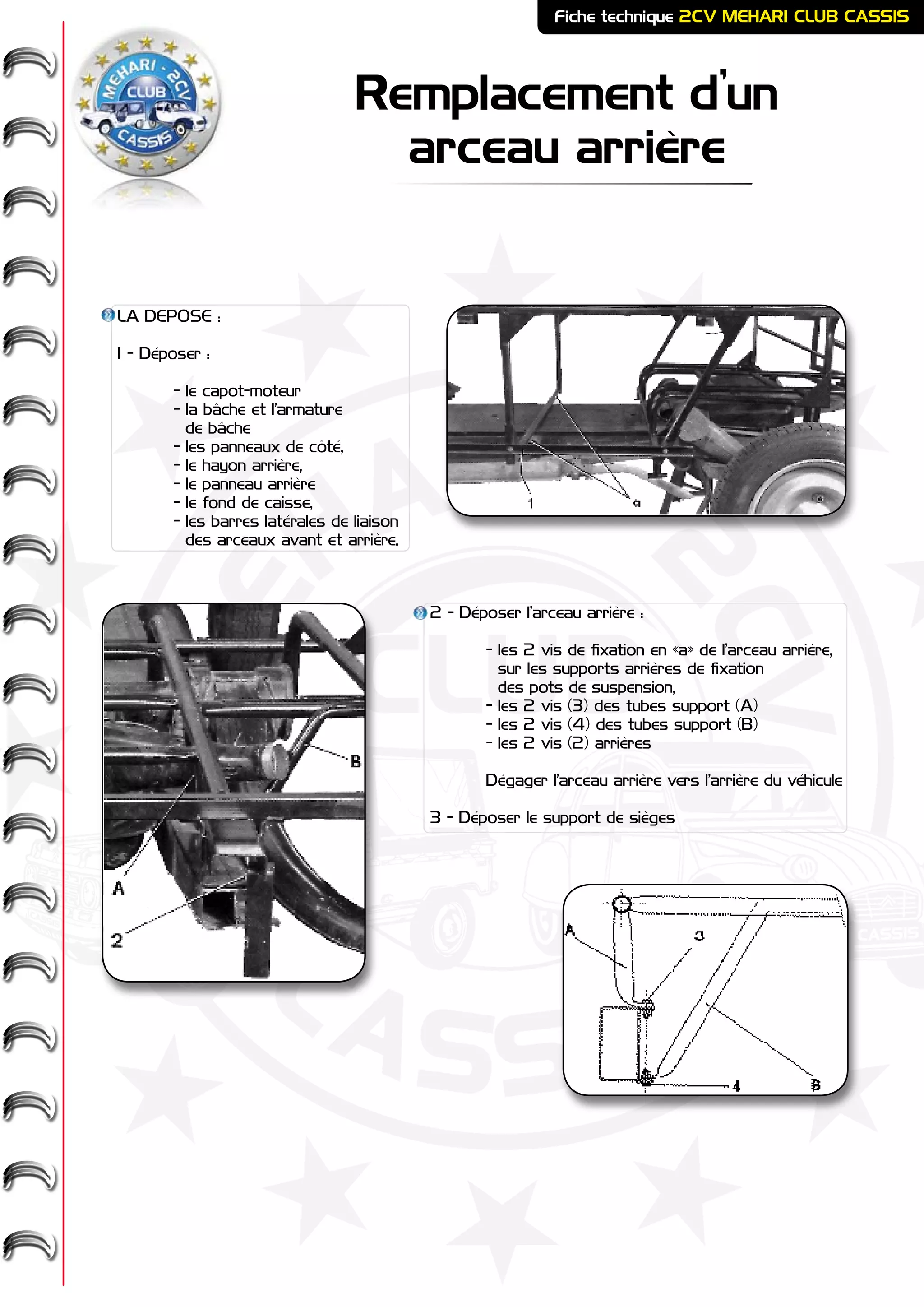

Remplacement d’un
arceau arrière
Fiche technique 2CV MEHARI CLUB CASSIS
LA DEPOSE :
1 - Déposer :
- le capot-moteur
- la bâche et l’armature
de bâche
- les panneaux de côté,
- le hayon arrière,
- le panneau arrière
- le fond de caisse,
- les barres latérales de liaison
des arceaux avant et arrière.
2 - Déposer l’arceau arrière :
- les 2 vis de fixation en «a» de l’arceau arrière,
sur les supports arrières de fixation
des pots de suspension,
- les 2 vis (3) des tubes support (A)
- les 2 vis (4) des tubes support (B)
- les 2 vis (2) arrières
Dégager l’arceau arrière vers l’arrière du véhicule
3 - Déposer le support de sièges

2. ME
HARI -
2CV-
-
CASSIS
CLUB
Fiche technique 2CV MEHARI CLUB CASSIS

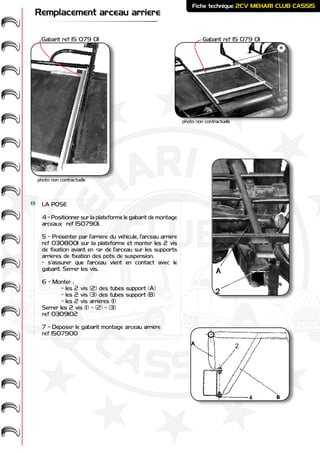

Remplacement arceau arriere
LA POSE
4 - Positionner sur la plateforme le gabarit de montage
arceaux réf 1507901.
5 - Présenter par l’arrière du véhicule, l’arceau arrière
réf 0308001 sur la plateforme et monter les 2 vis
de fixation avant en «a» de l’arceau sur les supports
arrières de fixation des pots de suspension.
- s’assurer que l’arceau vient en contact avec le
gabarit. Serrer les vis.
6 - Monter :
- les 2 vis (2) des tubes support (A)
- les 2 vis (3) des tubes support (B)
- les 2 vis arrières (1)
Serrer les 2 vis (1) - (2) - (3)
réf 0309102
7 - Déposer le gabarit montage arceau arrière
réf 1507900
Gabarit réf 15 079 01Gabarit réf 15 079 01
photo non contractuelle
photo non contractuelle
2

3. ME
HARI -
2CV-
-
CASSIS
CLUB
Fiche technique 2CV MEHARI CLUB CASSIS

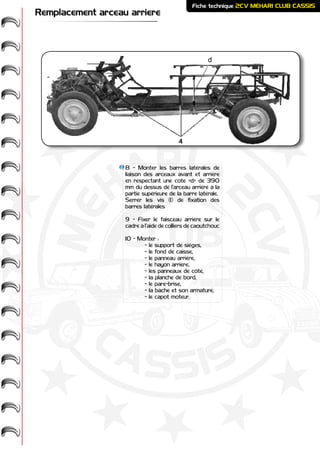

8 - Monter les barres latérales de
liaison des arceaux avant et arrière
en respectant une cote «d» de 390
mm du dessus de l’arceau arrière à la
partie supérieure de la barre latérale.
Serrer les vis (1) de fixation des
barres latérales
9 - Fixer le faisceau arrière sur le
cadre à l’aide de colliers de caoutchouc
10 - Monter :
- le support de sièges,
- le fond de caisse,
- le panneau arrière,
- le hayon arrière,
- les panneaux de côté,
- la planche de bord,
- le pare-brise,
- la bâche et son armature,
- le capot moteur.
d
Remplacement arceau arriere

4. ME
HARI -
2CV-
-
CASSIS
CLUB

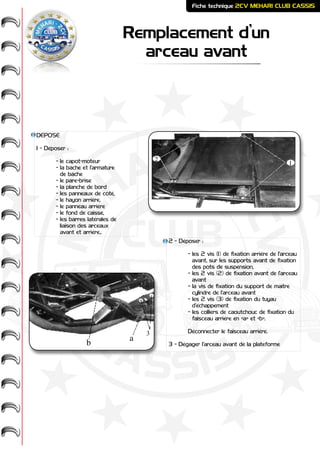

Remplacement d’un
arceau avant
Fiche technique 2CV MEHARI CLUB CASSIS
DÉPOSE
1 - Déposer :
- le capot-moteur
- la bâche et l’armature
de bâche
- le pare-brise
- la planche de bord
- les panneaux de côté,
- le hayon arrière,
- le panneau arrière
- le fond de caisse,
- les barres latérales de
liaison des arceaux
avant et arrière..
2 - Déposer :
- les 2 vis (1) de fixation arrière de l’arceau
avant, sur les supports avant de fixation
des pots de suspension,
- les 2 vis (2) de fixation avant de l’arceau
avant
- la vis de fixation du support de maître
cylindre de l’arceau avant
- les 2 vis (3) de fixation du tuyau
d’échappement
- les colliers de caoutchouc de fixation du
faisceau arrière en «a» et «b».
Déconnecter le faisceau arrière.
3 - Dégager l’arceau avant de la plateforme
2
1
3
a
b

5. ME
HARI -
2CV-
-
CASSIS
CLUB
Fiche technique 2CV MEHARI CLUB CASSIS

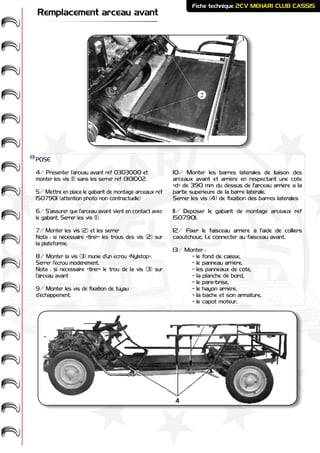

Remplacement arceau avant
POSE
4/ Présenter l’arceau avant réf 0303000 et
monter les vis (1) sans les serrer réf 0101002.
5/ Mettre en place le gabarit de montage arceaux réf
1507901 (attention photo non contractuelle)
6/ S’assurer que l’arceau avant vient en contact avec
le gabarit. Serrer les vis (1).
7/ Monter les vis (2) et les serrer
Nota : si nécessaire «tirer» les trous des vis (2) sur
la plateforme.
8/ Monter la vis (3) munie d’un écrou «Nylstop».
Serrer l’écrou modérément.
Nota : si nécessaire «tirer» le trou de la vis (3) sur
l’arceau avant
9/ Monter les vis de fixation de tuyau
d’échappement.
10/ Monter les barres latérales de liaison des
arceaux avant et arrière en respectant une cote
«d» de 390 mm du dessus de l’arceau arrière à la
partie supérieure de la barre latérale.
Serrer les vis (4) de fixation des barres latérales
11/ Déposer le gabarit de montage arceaux réf
1507901.
12/ Fixer le faisceau arrière à l’aide de colliers
caoutchouc. Le connecter au faisceau avant.
13/ Monter :
- le fond de caisse,
- le panneau arrière,
- les panneaux de côté,
- la planche de bord,
- le pare-brise,
- le hayon arrière,
- la bâche et son armature,
- le capot moteur.
2

6. ME
HARI -
2CV-
-
CASSIS
CLUB

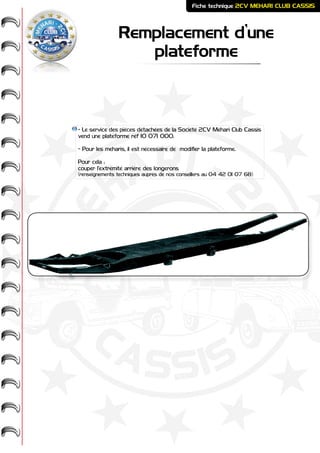

Remplacement d’une
plateforme
Fiche technique 2CV MEHARI CLUB CASSIS
- Le service des pièces détachées de la Société 2CV Méhari Club Cassis
vend une plateforme réf 10 071 000.
- Pour les meharis, il est nécessaire de modifier la plateforme.
Pour cela :
couper l’extrémité arrière des longerons
(renseignements techniques auprès de nos conseillers au 04 42 01 07 68)
