SP3: Utilisation de la cartographie pour élaborer des projets de SDTAN financés par les Investissements d’Avenir  - Mr LEVASSEUR / Mr  HURAULT
Utilisation de la cartographie pour
l’élaboration des SDAN

Lionel Levasseur   ORANGE - Délégation Régionale Midi Pyrénées – DRCL Gers
Nicolas Hurault    ORANGE - Unité Pilotage Réseaux Sud Ouest – département RIP
Les SDAN : une démarche aujourd’hui bien engagée




3

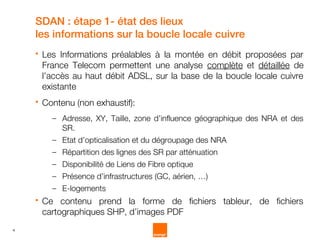

SDAN : étape 1- état des lieux
    les informations sur la boucle locale cuivre
       Les Informations préalables à la montée en débit proposées par
        France Telecom permettent une analyse complète et détaillée de
        l’accès au haut débit ADSL, sur la base de la boucle locale cuivre
        existante
       Contenu (non exhaustif):
          – Adresse, XY, Taille, zone d’influence géographique des NRA et des
            SR.
          – Etat d’opticalisation et du dégroupage des NRA
          – Répartition des lignes des SR par atténuation
          – Disponibilité de Liens de Fibre optique
          – Présence d’infrastructures (GC, aérien, …)
          – E-logements
       Ce contenu prend la forme de fichiers tableur, de fichiers
        cartographiques SHP, d’images PDF
4

Recommandé pour vous

SP2-1: Créer les bonnes passerelles entre info…
SP2-1: Créer les bonnes passerelles entre info…SP2-1: Créer les bonnes passerelles entre info…
SP2-1: Créer les bonnes passerelles entre info…
Demo2: Valorisation du patrimoine naturel et culturel grâce à l’API du Géopor...
Demo2: Valorisation du patrimoine naturel et culturel grâce à l’API du Géopor...Demo2: Valorisation du patrimoine naturel et culturel grâce à l’API du Géopor...
Demo2: Valorisation du patrimoine naturel et culturel grâce à l’API du Géopor...
Conclusion : Le territoire numérique, nouvel espace géographique : entre Webm...
Conclusion : Le territoire numérique, nouvel espace géographique : entre Webm...Conclusion : Le territoire numérique, nouvel espace géographique : entre Webm...
Conclusion : Le territoire numérique, nouvel espace géographique : entre Webm...
SDAN : étape 1- état des lieux
          un nécessaire traitement cartographique des données
    libelle NRA libelle de la voie                     libelle de la commune
                                                                       coordonnees X
                                                                                   coordonnees Y
                                                                                               codage    podi                                               PRESENCE FO NRA_NRA
    AIGURANDE LA COMBETTE                              AIGURANDE            560753     2159834 LAMBERT 2 ETENDU1148                                         O
    MOUHET      LE BOURG                               MOUHET               530481     2154015 LAMBERT 2 ETENDU 267                                         N
    PREVERANGES DE CHATEAUMEILLANT
                RTE                                    PREVERANGES 593369              2159527 LAMBERT 2 ETENDU 379                                         O
    ST AGNANT PRES CROCQ
                BOURG                                  SAINT AGNANT PRES CROCQ 2088444 LAMBERT 2 ETENDU 179
                                                                            600402                                                                          O




    SR 1ER NIV CODE NRA   LIBELLE COMMUNE CLIENT       TOTAL LP        0 à 18 db       18 à 23 db       23 à 28 db       28 à 33 db       33 à 38 db      38 à 43 db 43 à 48 db 48 à 53 db 53 à 58 db
    23002AJAA02SRP/A02
               AJA        AJAIN                                   66               2                3                1                5                18           14         11         6           6
    23002AJAA02SRP/A02
               AJA        GLENIC                                  16                                                                  1                             15
    23004SG1A01SRP/A01
               SG1        SAINT SULPICE LE GUERETOIS              59                                9            26                   8                12            4
    23004SG1A02SRP/A02
               SG1        ANZEME                                  37                                                                  2                11            4         20




5
SDAN : étape 1- état des lieux
      les infrastructures existantes
         recensement et analyse des infrastructures existantes
              – GC et aérien FT
              – Points d’accès radio WIFI/WIMAX
              – Autres infrastructures mobilisables (artéria, RFF, etc etc)
         permet de compléter l’état des lieux et de préparer les ambitions
          départementales ou régionales




                                                                    Source : site Web Arteria
                                         WIFI/WIMAX: illustration
    Source : information préalables FT
6
SDAN : étape 1- état des lieux
    Les projets en cours : FTTH AMII et autres projets




                        Source : datar


7
SDAN : étape 2 – définition d’une ambition FTTH
    L’intérêt de l’approche cartographique
       Approche tableur uniquement:                      Approche Tableur + Géographique :
           –   FTTH sur toutes les communes des plus          –   4 « Plaques » FTTH regroupant plusieurs
               de X Habitants                                     communes
     Dispersion des moyens                             Concentration des moyens




8

Recommandé pour vous

Colegio Santísimo Sacramento de Madrid (Pamplona)
Colegio Santísimo Sacramento de Madrid (Pamplona)Colegio Santísimo Sacramento de Madrid (Pamplona)
Colegio Santísimo Sacramento de Madrid (Pamplona)

Este documento proporciona información sobre el Colegio San Sacramento en Madrid. El colegio tiene 826 estudiantes y está dirigido por una directora general y varios directores pedagógicos. Pertenece a las Misioneras del Santísimo Sacramento y su objetivo es la educación integral de los estudiantes según principios católicos. El colegio ofrece varias actividades extracurriculares y cuenta con instalaciones como una capilla, comedor, biblioteca, gimnasios y laboratorios.

Millau.Bridge.3
Millau.Bridge.3Millau.Bridge.3
Millau.Bridge.3

View the largest bridge The Millau 3

SDAN : étape 2 – complément Montée en Débit
    la cartographie au service des choix d’investissement




                                            Câble enterré
                                             GC à créer €€€
               Génie civil existant




9
Conclusion


        La puissance des SIG est aujourd’hui telle que l’approche
         cartographique est incontournable et incontestablement
         fructueuse dans les SDAN


        Les données disponibles à ce jour sont complètes et suffisantes
         pour mener à bien des études et des réflexions précises,
         approfondies, argumentés, chiffrées tant en résultats qu’en
         moyens. Ces données doivent cependant faire l’objet d’un
         traitement et d’une synthèse nécessitant un certain savoir faire.


        L’ensemble est à replacer dans un contexte plus vaste: cloud
         computing, open data, outils grands publics (ex Google Earth)


10
merci
