La régulation de tension automatique assure la qualité de service énergétique en maintenant une tension secondaire constante malgré les fluctuations de la tension primaire. Elle repose sur trois dispositifs principaux : le régleur en charge, le régulateur de tension et le système de compensation des chutes de tension. Cette régulation est essentielle pour garantir une tension appropriée aux consommateurs et nécessite un ajustement précis pour équilibrer les différents points de consommation.

1. LE REGLAGE DE LA TENSION

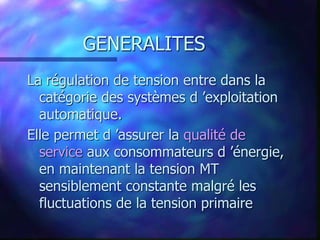

2. GENERALITES
La régulation de tension entre dans la
catégorie des systèmes d ’exploitation
automatique.
Elle permet d ’assurer la qualité de
service aux consommateurs d ’énergie,
en maintenant la tension MT
sensiblement constante malgré les
fluctuations de la tension primaire

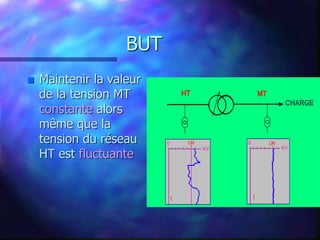

3. BUT
 Maintenir la valeur
de la tension MT
constante alors
même que la
tension du réseau
HT est fluctuante

4. FLUCTUATIONS ET CHUTES
DE TENSION

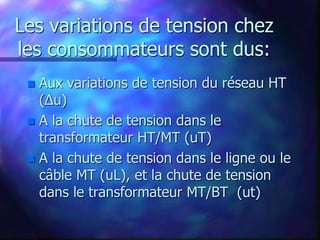

6. Les variations de tension chez
les consommateurs sont dus:
 Aux variations de tension du réseau HT
(Δu)
 A la chute de tension dans le
transformateur HT/MT (uT)
 A la chute de tension dans le ligne ou le
câble MT (uL), et la chute de tension
dans le transformateur MT/BT (ut)

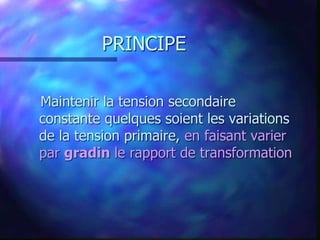

7. PRINCIPE
Maintenir la tension secondaire
constante quelques soient les variations
de la tension primaire, en faisant varier
par gradin le rapport de transformation

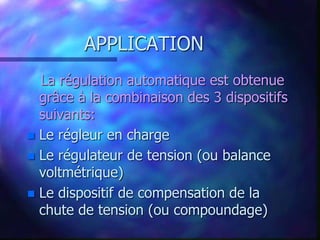

8. APPLICATION
La régulation automatique est obtenue
grâce à la combinaison des 3 dispositifs
suivants:
 Le régleur en charge
 Le régulateur de tension (ou balance
voltmétrique)
 Le dispositif de compensation de la
chute de tension (ou compoundage)

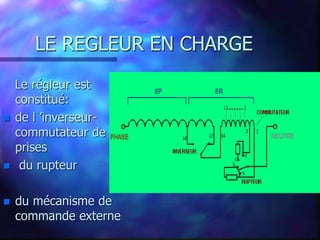

9. LE REGLEUR EN CHARGE
Le régleur est
constitué:
 de l ’inverseur-
commutateur de
prises
 du rupteur
 du mécanisme de
commande externe

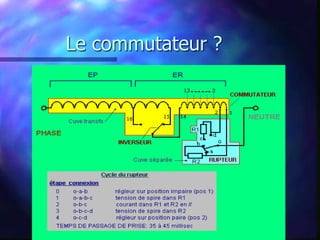

10. Le commutateur ?

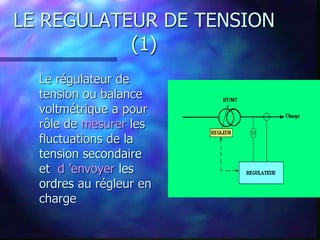

11. LE REGULATEUR DE TENSION
(1)
Le régulateur de
tension ou balance
voltmétrique a pour
rôle de mesurer les
fluctuations de la
tension secondaire
et d ’envoyer les
ordres au régleur en
charge

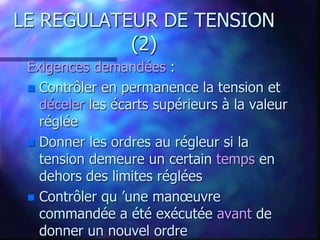

12. LE REGULATEUR DE TENSION
(2)
Exigences demandées :
 Contrôler en permanence la tension et
déceler les écarts supérieurs à la valeur
réglée
 Donner les ordres au régleur si la
tension demeure un certain temps en
dehors des limites réglées
 Contrôler qu ’une manœuvre
commandée a été exécutée avant de
donner un nouvel ordre

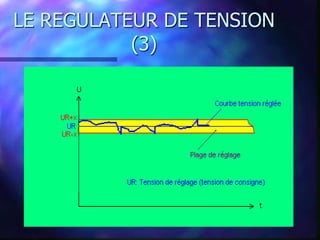

13. LE REGULATEUR DE TENSION
(3)

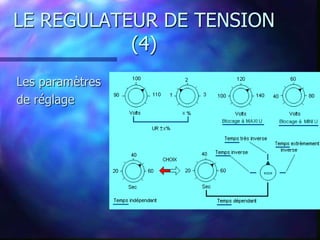

14. LE REGULATEUR DE TENSION
(4)
Les paramètres
de réglage

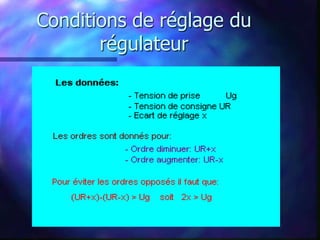

15. Conditions de réglage du
régulateur

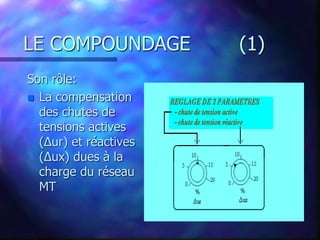

16. LE COMPOUNDAGE (1)
Son rôle:
 La compensation
des chutes de
tensions actives
(Δur) et réactives
(Δux) dues à la
charge du réseau
MT

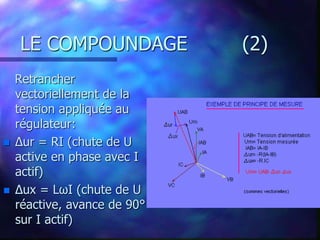

17. LE COMPOUNDAGE (2)
Retrancher
vectoriellement de la
tension appliquée au
régulateur:
 Δur = RI (chute de U
active en phase avec I
actif)
 Δux = LωI (chute de U
réactive, avance de 90°
sur I actif)

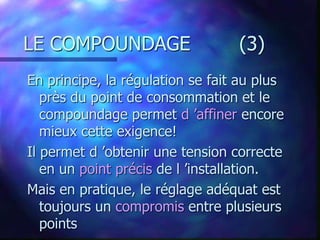

18. LE COMPOUNDAGE (3)
En principe, la régulation se fait au plus
près du point de consommation et le
compoundage permet d ’affiner encore
mieux cette exigence!
Il permet d ’obtenir une tension correcte
en un point précis de l ’installation.
Mais en pratique, le réglage adéquat est
toujours un compromis entre plusieurs
points

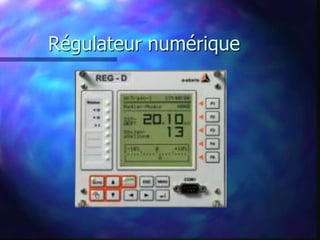

19. Régulateur numérique

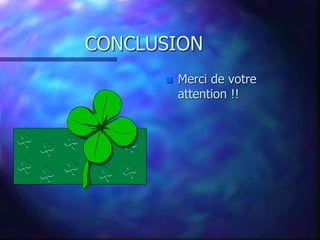

20. CONCLUSION
 Merci de votre
attention !!
