Le document présente une transition des simulations LTspice IV à une réalisation pratique avec l'outil Eagle V.6, qui permet de créer des schémas électriques et des circuits imprimés. L'objectif est d'adapter un microphone céramique à une entrée de circuit spécifique en réduisant la tension. Le processus inclut la création d'un schéma dans Eagle, l'utilisation de sa librairie et la vérification des erreurs via la commande ERC.

1. 



Précédemment, nous avons vu diverses
simulations avec LTspice IV.
Nous passons maintenant à une réalisation
pratique à l’aide d’un formidable outil
d’édition de schémas électriques, électroniques
avec création automatique du PCB.
EAGLE V.6
EAGLE comporte 3 sections principales: - la
saisie de schéma - le routage du PCB - l 'éditeur
de librairie pour les composants.

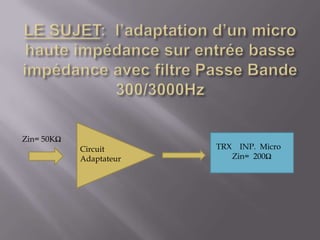

2. Zin= 50KΩ
Circuit
Adaptateur
TRX INP. Micro
Zin= 200Ω

3. 


L’objectif est d’adapter un microphone
céramique Z=50KΩ délivrant une tension de
sortie de 700mV crête à une entrée Z=200Ω
prévue pour une tension de 140mV crête.
Réduction de la tension de sortie dans un
rapport de 5/1
700mV/140mV=5

7. 




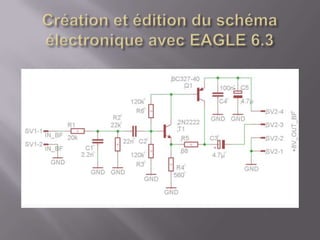

A partir du schéma simulé, création d’un
schéma identique avec EAGLE à l’aide de son
imposante librairie.
Tous les composants sont reliés entre eux grâce
à une commande « Wire »
Les composants seront nommés avec leurs
valeurs.
Une commande « ERC » vérifie et indique les
erreurs du schéma.

12. 

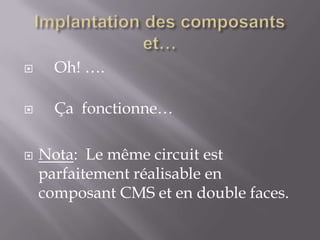

Oh! ….

Ça fonctionne…


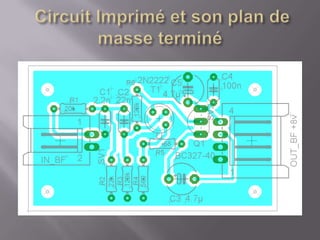

Nota: Le même circuit est
parfaitement réalisable en
composant CMS et en double faces.
