1.
La virtualisation dans le Datacenter
Déploiement d'applications critiques
Bonnes pratiques avec Debian+Xen
(entre autres)
Jérôme Petazzoni – Pilot Systems
Solutions Linux 2009

2.

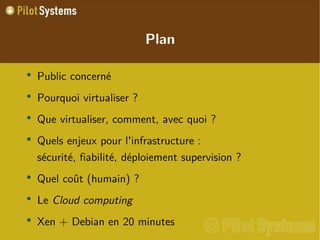

Plan
Public concerné
Pourquoi virtualiser ?
Que virtualiser, comment, avec quoi ?
Quels enjeux pour l'infrastructure : sécurité, fiabilité, déploiement supervision ?
Quel coût (humain) ?
Le Cloud computing
Xen + Debian en 20 minutes

3.

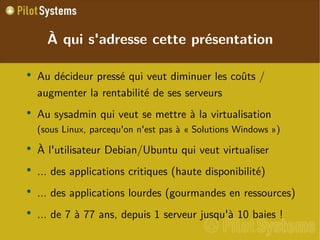

À qui s'adresse cette présentation
Au décideur pressé qui veut diminuer les coûts / augmenter la rentabilité de ses serveurs
Au sysadmin qui veut se mettre à la virtualisation (sous Linux, parcequ'on n'est pas à « Solutions Windows »)
À l'utilisateur Debian/Ubuntu qui veut virtualiser
... des applications critiques (haute disponibilité)
... des applications lourdes (gourmandes en ressources)
... de 7 à 77 ans, depuis 1 serveur jusqu'à 10 baies !

4.

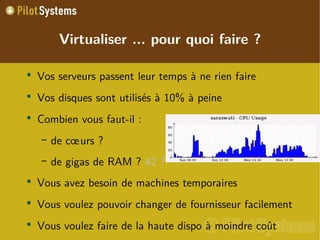

Virtualiser ... pour quoi faire ?
Vos serveurs passent leur temps à ne rien faire
Vos disques sont utilisés à 10% à peine
Combien vous faut-il :
de cœurs ?
de gigas de RAM ? 42 ?
Vous avez besoin de machines temporaires
Vous voulez pouvoir changer de fournisseur facilement
Vous voulez faire de la haute dispo à moindre coût

5.

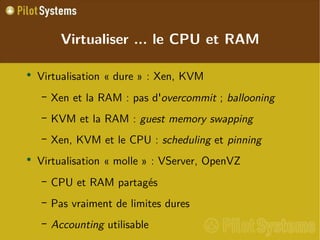

Virtualiser ... le CPU et RAM
Virtualisation « dure » : Xen, KVM
Xen et la RAM : pas d' overcommit ; ballooning
KVM et la RAM : guest memory swapping
Xen, KVM et le CPU : scheduling et pinning
Virtualisation « molle » : VServer, OpenVZ
CPU et RAM partagés
Pas vraiment de limites dures
Accounting utilisable

6.
Virtualiser ... le stockage de données (1)
À l'ancienne : fdisk
Découpage du disque en partitions
Redimensionnement pénible
Agrégation avec du RAID (hard ou soft)
Aujourd'hui : lvm
Découpage d'un volume group en logical volumes
Redimensionnement facile (ext3 online growing )
Ajout de physical volumes à chaud

7.

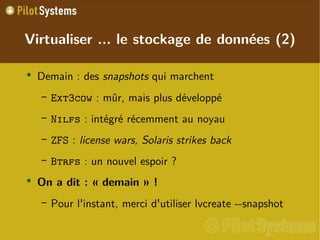

Virtualiser ... le stockage de données (2)
Demain : des snapshots qui marchent
Ext3cow : mûr, mais plus développé
Nilfs : intégré récemment au noyau
ZFS : license wars, Solaris strikes back
Btrfs : un nouvel espoir ?
On a dit : « demain » !
Pour l'instant, merci d'utiliser lvcreate --snapshot

8.

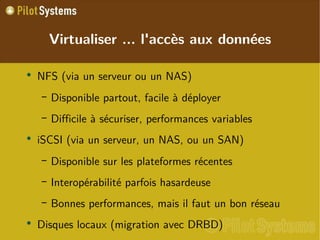

Virtualiser ... l'accès aux données
NFS (via un serveur ou un NAS)
Disponible partout, facile à déployer
Difficile à sécuriser, performances variables
iSCSI (via un serveur, un NAS, ou un SAN)
Disponible sur les plateformes récentes
Interopérabilité parfois hasardeuse
Bonnes performances, mais il faut un bon réseau
Disques locaux (migration avec DRBD)

9.

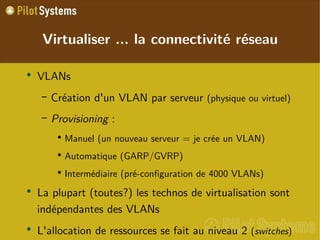

Virtualiser ... la connectivité réseau
VLANs
Création d'un VLAN par serveur (physique ou virtuel)
Provisioning :
Manuel (un nouveau serveur = je crée un VLAN)
Automatique (GARP/GVRP)
Intermédiaire (pré-configuration de 4000 VLANs)
La plupart (toutes?) les technos de virtualisation sont indépendantes des VLANs
L'allocation de ressources se fait au niveau 2 ( switches )

10.

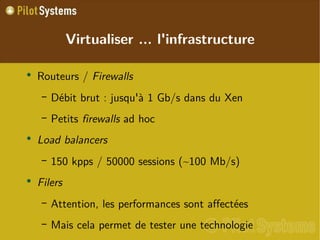

Virtualiser ... l'infrastructure
Routeurs / Firewalls
Débit brut : jusqu'à 1 Gb/s dans du Xen
Petits firewalls ad hoc
Load balancers
150 kpps / 50000 sessions (~100 Mb/s)
Filers
Attention, les performances sont affectées
Mais cela permet de tester une technologie

11.

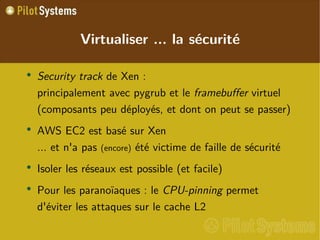

Virtualiser ... la sécurité
Security track de Xen : principalement avec pygrub et le framebuffer virtuel (composants peu déployés, et dont on peut se passer)
AWS EC2 est basé sur Xen ... et n'a pas (encore) été victime de faille de sécurité
Isoler les réseaux est possible (et facile)
Pour les paranoïaques : le CPU-pinning permet d'éviter les attaques sur le cache L2

12.

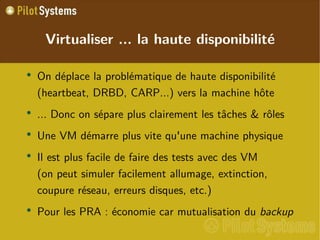

Virtualiser ... la haute disponibilité
On déplace la problématique de haute disponibilité (heartbeat, DRBD, CARP...) vers la machine hôte
... Donc on sépare plus clairement les tâches & rôles
Une VM démarre plus vite qu'une machine physique
Il est plus facile de faire des tests avec des VM (on peut simuler facilement allumage, extinction, coupure réseau, erreurs disques, etc.)
Pour les PRA : économie car mutualisation du backup

13.

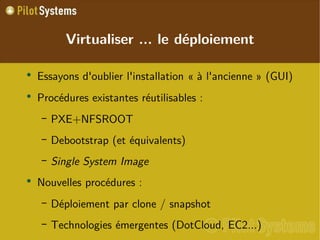

Virtualiser ... le déploiement
Essayons d'oublier l'installation « à l'ancienne » (GUI)
Procédures existantes réutilisables :
PXE+NFSROOT
Debootstrap (et équivalents)
Single System Image
Nouvelles procédures :
Déploiement par clone / snapshot
Technologies émergentes (DotCloud, EC2...)

14.
Virtualiser ... la supervision
On garde les bases : Nagios, Cacti, Munin, Zabbyx ...
On configure correctement les dépendances/groupes
On ajoute des briques logicielles pour l'inventaire

15.

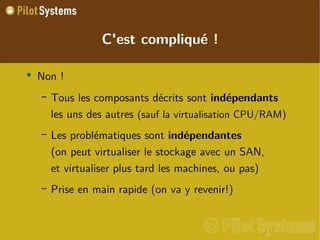

C'est compliqué !
Non !
Tous les composants décrits sont indépendants les uns des autres (sauf la virtualisation CPU/RAM)
Les problématiques sont indépendantes (on peut virtualiser le stockage avec un SAN, et virtualiser plus tard les machines, ou pas)
Prise en main rapide (on va y revenir!)

16.

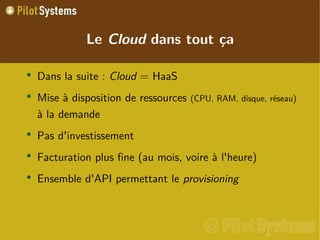

Le Cloud dans tout ça
Dans la suite : Cloud = HaaS
Mise à disposition de ressources (CPU, RAM, disque, réseau) à la demande
Pas d'investissement
Facturation plus fine (au mois, voire à l'heure)
Ensemble d'API permettant le provisioning

17.
Glossaire marketto-buzz du Cloud
AWS S3 = service de stockage de masse d'Amazon
AWS EC2 = Cloud (CPU on-demand ) d'Amazon
Eucalyptus = implémentation Open Source d'EC2
NiftyName = API ouverte de gestion de Cloud (~EC2)
RightScale, Morph ... = fournisseurs de services Cloud (déploiement / gestion / monitoring )
DotCloud = stack gérant le packaging , le déploiement, la configuration et la mise à jour de logiciels dans le Cloud
PODP = Power-On-Demand Platform (Pilot Systems)

18.

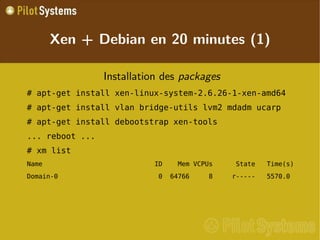

Xen + Debian en 20 minutes (1)
Installation des packages
# apt-get install xen-linux-system-2.6.26-1-xen-amd64
# apt-get install vlan bridge-utils lvm2 mdadm ucarp
# apt-get install debootstrap xen-tools
... reboot ...
# xm list
Name ID Mem VCPUs State Time(s)
Domain-0 0 64766 8 r----- 5570.0

19.

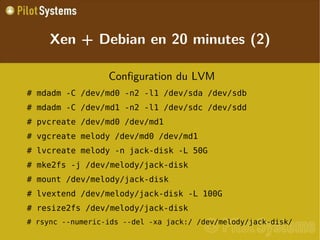

Xen + Debian en 20 minutes (2)
Configuration du LVM
# mdadm -C /dev/md0 -n2 -l1 /dev/sda /dev/sdb
# mdadm -C /dev/md1 -n2 -l1 /dev/sdc /dev/sdd
# pvcreate /dev/md0 /dev/md1
# vgcreate melody /dev/md0 /dev/md1
# lvcreate melody -n jack-disk -L 50G
# mke2fs -j /dev/melody/jack-disk
# mount /dev/melody/jack-disk
# lvextend /dev/melody/jack-disk -L 100G
# resize2fs /dev/melody/jack-disk
# rsync --numeric-ids --del -xa jack:/ /dev/melody/jack-disk/

20.

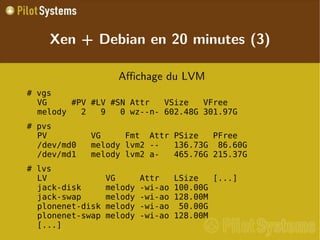

Xen + Debian en 20 minutes (3)
Affichage du LVM
# vgs VG #PV #LV #SN Attr VSize VFree melody 2 9 0 wz--n- 602.48G 301.97G
# pvs PV VG Fmt Attr PSize PFree /dev/md0 melody lvm2 -- 136.73G 86.60G /dev/md1 melody lvm2 a- 465.76G 215.37G
# lvs LV VG Attr LSize [...] jack-disk melody -wi-ao 100.00G jack-swap melody -wi-ao 128.00M plonenet-disk melody -wi-ao 50.00G plonenet-swap melody -wi-ao 128.00M [...]

21.

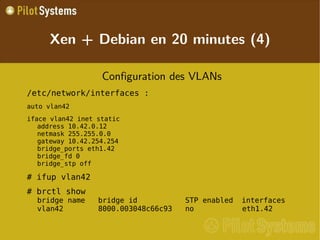

Xen + Debian en 20 minutes (4)
Configuration des VLANs
/etc/network/interfaces :
auto vlan42
iface vlan42 inet static address 10.42.0.12 netmask 255.255.0.0 gateway 10.42.254.254 bridge_ports eth1.42 bridge_fd 0 bridge_stp off
# ifup vlan42
# brctl show bridge name bridge id STP enabled interfaces vlan42 8000.003048c66c93 no eth1.42

22.

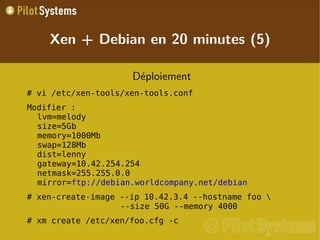

Déploiement
# vi /etc/xen-tools/xen-tools.conf
Modifier : lvm=melody size=5Gb memory=1000Mb swap=128Mb dist=lenny gateway=10.42.254.254 netmask=255.255.0.0 mirror= ftp://debian.worldcompany.net/debian
# xen-create-image --ip 10.42.3.4 --hostname foo \ --size 50G --memory 4000
# xm create /etc/xen/foo.cfg -c
Xen + Debian en 20 minutes (5)

23.

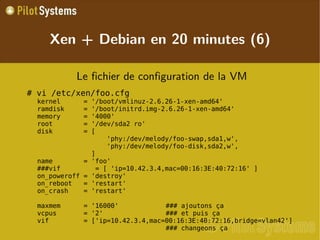

Le fichier de configuration de la VM
# vi /etc/xen/foo.cfg kernel = '/boot/vmlinuz-2.6.26-1-xen-amd64' ramdisk = '/boot/initrd.img-2.6.26-1-xen-amd64' memory = '4000' root = '/dev/sda2 ro' disk = [ 'phy:/dev/melody/foo-swap,sda1,w', 'phy:/dev/melody/foo-disk,sda2,w', ] name = 'foo' ###vif = [ 'ip=10.42.3.4,mac=00:16:3E:40:72:16' ] on_poweroff = 'destroy' on_reboot = 'restart' on_crash = 'restart' maxmem = '16000' ### ajoutons ça vcpus = '2' ### et puis ça vif = ['ip=10.42.3.4,mac=00:16:3E:40:72:16,bridge=vlan42'] ### changeons ça
Xen + Debian en 20 minutes (6)

24.

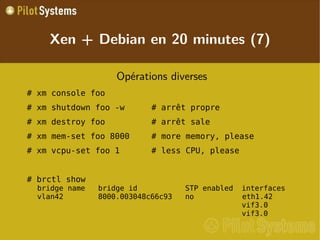

Opérations diverses
# xm console foo
# xm shutdown foo -w # arrêt propre
# xm destroy foo # arrêt sale
# xm mem-set foo 8000 # more memory, please
# xm vcpu-set foo 1 # less CPU, please
# brctl show bridge name bridge id STP enabled interfaces vlan42 8000.003048c66c93 no eth1.42 vif3.0 vif3.0
Xen + Debian en 20 minutes (7)

25.

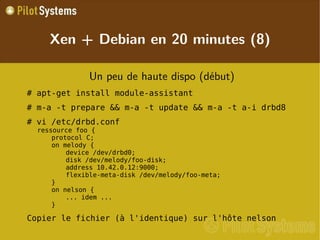

Un peu de haute dispo (début)
# apt-get install module-assistant
# m-a -t prepare && m-a -t update && m-a -t a-i drbd8
# vi /etc/drbd.conf ressource foo { protocol C; on melody { device /dev/drbd0; disk /dev/melody/foo-disk; address 10.42.0.12:9000; flexible-meta-disk /dev/melody/foo-meta; } on nelson { ... idem ... }
Copier le fichier (à l'identique) sur l'hôte nelson
Xen + Debian en 20 minutes (8)

26.

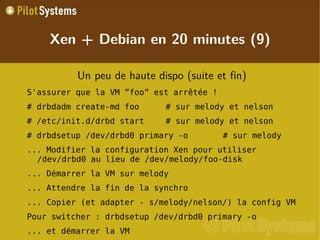

Un peu de haute dispo (suite et fin)
S'assurer que la VM ”foo” est arrêtée !
# drbdadm create-md foo # sur melody et nelson
# /etc/init.d/drbd start # sur melody et nelson
# drbdsetup /dev/drbd0 primary -o # sur melody
... Modifier la configuration Xen pour utiliser /dev/drbd0 au lieu de /dev/melody/foo-disk
... Démarrer la VM sur melody
... Attendre la fin de la synchro
... Copier (et adapter - s/melody/nelson/) la config VM
Pour switcher : drbdsetup /dev/drbd0 primary -o
... et démarrer la VM
Xen + Debian en 20 minutes (9)

27.
Migration
On peut sauver une VM avec ”xm save”
La restaurer avec ”xm restore”
... Donc si on reboot l'hôte, les VM ne rebootent pas
Si on utilise NFS ou iSCSI : ”xm migrate”
Avec du stockage local :
Vaudou avec xm save + DRBD + xm restore
Migration, puis re-Vaudou dans l'autre sens
Xen + Debian en 20 minutes (10)

28.

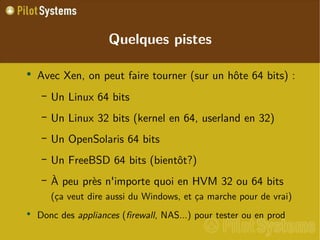

Avec Xen, on peut faire tourner (sur un hôte 64 bits) :
Un Linux 64 bits
Un Linux 32 bits (kernel en 64, userland en 32)
Un OpenSolaris 64 bits
Un FreeBSD 64 bits (bientôt?)
À peu près n'importe quoi en HVM 32 ou 64 bits (ça veut dire aussi du Windows, et ça marche pour de vrai)
Donc des appliances ( firewall , NAS...) pour tester ou en prod
Quelques pistes

29.
Xen + Debian = la virtualisation pour les nuls
Bonne intégration des outils dans la distribution
Les gens qui connaissent déjà le RAID, le LVM, le NFS, l'iSCSI ; qui ont un NAS, un SAN, des VLANs... peuvent tout garder et le mettre à profit en virtualisé
Ceux qui ne connaissent pas peuvent s'en passer
Plateformes en production depuis 2004 (Les mises à jour se passent bien)
Conclusions

30.
Questions ?
Jérôme Petazzoni
[email_address]
Pilot Systems
http://fon.gs/xenforever
