Elaboration du descriptif
obligatoire et plan
d'action : comment faire ?
Présentation et débat autour du
Guide "Gestion patrimoniale des
www.astee.org
Guide "Gestion patrimoniale des
réseaux d'eau potable", Onema-
ASTEE, AITF, MEDDE, Mai 2013.
Groupe de travail : Gestion patrimoniale Eau Potable
Evènement : Rencontres d’actualité Gazette des Communes
Date : 04 février 2014

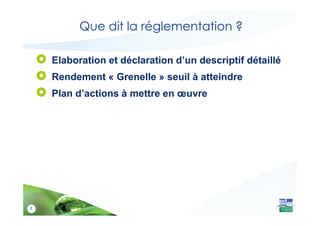

Que dit la réglementation ?
Elaboration et déclaration d’un descriptif détaillé
Rendement « Grenelle » seuil à atteindre
Plan d’actions à mettre en œuvre
2
La réglementation
Ces articles du code général des collectivités territoriales et du code de
l’environnement ont été modifiés par le décret du 27 janvier 2012.
Ils sont relatifs à la définition d'un descriptif détaillé des réseaux des services
publics de l'eau et de l'assainissement et d'un plan d'actions pour la réduction
des pertes d'eau du réseau de distribution d'eau potable.
3
La réglementation invite les collectivités organisatrices des services d'eau et
d'assainissement à une gestion patrimoniale des réseaux, en vue notamment de
limiter les pertes d'eau dans les réseaux de distribution.
A cet effet, il oblige d’une part à établir et mettre à jour annuellement un
descriptif détaillé des réseaux, et d’autre part à engager un plan d’actions et de
travaux lorsque les pertes d'eau dans les réseaux de distribution dépassent les
seuils fixés.
La réglementation
Obligations liées à la loi Grenelle 2
Des descriptifs détaillés pour les réseaux d’eau et
d’assainissement
Un rendement minimum objectif:
4
Si rendement Grenelle non atteint un plan d’actions à déclarer
Si Descriptifs détaillés non réalisés ou si le plan d’actions non
réalisé Doublement de la redevance Agences de l’Eau sur les
prélèvements
Le descriptif détaillé
Eléments constitutifs
● Plan des réseaux
● Inventaire des réseaux
Nota bene
● Indicateur de connaissance et gestion patrimoniale
● Mise à jour annuelle
5
● Mise à jour annuelle
● Données disponibles avec amélioration progressive de la
connaissance
Un rendement minimum objectif:
Soit R > 85%
Soit R > 65 + 0,2 x ILC si prélèvements en ZRE < 2 Mm3/an
Soit R > 70 + 0,2 x ILC si prélèvements en ZRE > 2 Mm3/an
Le rendement
6
2 1
Le rendement
80
100
120
ILC(m3/jour.km)
Grenelle 2 et Rendement objectif
7
0
20
40
60
0 10 20 30 40 50 60 70 80 90 100
ILC(m3/jour.km)
Rendement (%)
Seuil 1 Seuil 2 Grenelle OK Grenelle PAS OK
Objectif : amélioration de la performance dues réseaux
Actions à inclure dans ce plan d’actions:
Soit une gestion pro-active du réseau : Sectorisation,
Recherche de fuites, Gestion des pressions,
Le plan d’actions
8
Recherche de fuites, Gestion des pressions,
et/ou de la Gestion Patrimoniale: programmation de
réhabilitation de réseaux
Comment aborder le descriptif détaillé ?
Un guide pour les collectivités
Qui est à l’initiative de ce guide ?
● Ministère de l’écologie du développement
durable et de l’énergie (MEDDE)
● Office national de l’eau et des milieux
aquatiques (ONEMA)
● Association scientifique et technique pour
9
● Association scientifique et technique pour
l’eau et l’environnement (ASTEE)
● Association des ingénieurs territoriaux de
France (AITF)

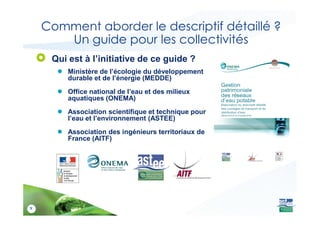

Comment aborder le descriptif détaillé ?
Un guide pour les collectivités
Groupe de travail ASTEE / AITF
« Gestion patrimoniale des
réseaux d’eau potable »
● MEDDE, ONEMA
● Agences de l’eau
● Collectivités territoriales
10
● Collectivités territoriales
● FNCCR, Fédération nationales des
collectivités concédantes et des régies
● Canalisateurs de France
● Office international de l’eau
● Organismes de recherche
● Bureaux d’études
● Exploitants de réseaux
Contenu du guide
NIVEAU 1
● Le descriptif détaillé au sens du décret du 27 janvier 2012 – Niveau minimal
de connaissance préalable à une gestion patrimoniale
NIVEAU 2
● De la connaissance minimale à la gestion patrimoniale
NIVEAU 3
11
● Vers une gestion patrimoniale poussée
Le descriptif des autres ouvrages
Exemple d’informations à renseigner pour l’inventaire des
réseaux
● Feuille Excel
● http://www.astee.org/publications/bibliographie/guide/guide_13/accueil.php?niv=1.5.5
● http://www.services.eaufrance.fr/observatoire/aide/collectivite#Guide_descriptifs_detailles
Qu’est-ce qui est demandé dans le
Niveau 1 ?
Le plan d’ensemble du réseau
● Le meilleur fond de plan
disponible à une échelle adaptée à
l’étendue du réseau
● Matériaux
● Diamètres
12
● Diamètres
● Dispositifs généraux de mesure
La ressource en eau mobilisée
● Origines des ressources
mobilisées
● Identification de celles faisant
l’objet de règles de répartition
Qu’est-ce qui est demandé dans le
Niveau 1 ?
L’inventaire des réseaux, avec mise à jour annuelle
Niveau Type d’information Statut Remarque
Linéaires de canalisations
(hors branchements)
ObligatoireGénéral
Nombre de branchements Conseillé
Diamètre Obligatoire* Préférence :Conduites
13
Diamètre Obligatoire* Préférence :
Nominal
Matériau Obligatoire*
Longueur Obligatoire
Catégorie d’ouvrage Obligatoire Sensible / Non
sensible
précision des informations
cartographiques
Obligatoire Classes A/B/C
Conduites
Année de pose ou à défaut
période de pose
Obligatoire
*Informations disponibles
Les bonnes pratiques recommandées
dans le Niveau 2
Plans détaillés du réseau
● Précision améliorée
● Localisation des équipements
(vannes, ventouses, vidanges, etc.)
● Caractéristiques des ouvrages
● Localisation des canalisations hors
service
14
service
● Localisation des servitudes
Synoptique et schéma altimétrique
● Représentation simplifiée et
schématique du fonctionnement du
réseau
● Positionnement en altitude des
ouvrages et des zones de desserte
Archivage des défaillances
Désignation de la classe
de matériau
Abréviation
Début de
la
période
de pose
Fin de la
période de
pose
classique
Fin de la
période de
pose
extrême
Acier A 1930 Toujours utilisé
Amiante ciment AC 1950 1996
Béton armé B Toujours utilisé
Béton âme tôle joint plomb BATp 1900 1950
Béton âme tôle joint soudé BATs 1950 Toujours utilisé
Zooms sur l’aide apportée par le guide
15
Béton âme tôle joint soudé BATs 1950 Toujours utilisé
Cuivre Cu Toujours utilisé
Grès G Toujours utilisé
Fonte grise FG 1965 1970
Fonte ductile FD 1965 Toujours utilisé
Polyéthylène haute densité PEHD 1990 Toujours utilisé
Polyéthylène basse densité PEBD 1970 1990 1995
PVC à risque de CVM PVC cvm 1960 1980
PVC sans risque de CVM PVC U 1980 Toujours utilisé
PVC Bi-orienté PVC BO 1995 Toujours utilisé
Plomb Pb 1970 1991
Zooms sur l’aide apportée par le guide
Modèle de fichier pour réaliser un inventaire « Excel »
● Données et métadonnées
● Caractère obligatoire
● Niveau concerné
16
Zooms sur l’aide apportée par le guide
Listes d’occurrences modifiables pour faciliter et
fiabiliser la saisie
PERIODE_POSE MATERIAU DIAMETRE PRECISION_CARTO
Avant 1900 Acier 15 Classe A < 40 cm
1900-1920 Amiante ciment 20 Classe B entre 40cm et 1,5m
1921-1940 Béton armé 22 Classe C > 1,5m
1941-1950 béton âme tôle joints plomb 30
17
1951-1960 béton âme tôle joints soudé 32
1961-1970 Fonte ductile 40
1971-1980 Fonte grise 50
1981-1990 Fonte indéterminée 53
1991-1995 PEBD 60
1996-2000 PEHD 63
2001-2005 PVC cvm 75
2006-2010 PVC BO 80
PVC U 90
Fer Galvanisé 100
Plomb 110
Cuivre 125
Le descriptif des autres ouvrages
Types d’ouvrages
● Prélèvement
● Traitement
● Stockage
● Pompage
Types de données
18
Types de données
● Localisation des ouvrages
● Données fonctionnelles
● Données patrimoniales
Le Niveau 3 : vers une gestion
patrimoniale plus poussée
Développer et maintenir une connaissance
approfondie du patrimoine
Pourquoi ? Mieux comprendre les pathologies,
mieux programmer le renouvellement des
infrastructures
19
infrastructures
● Les réseaux vieillissent
● Les performances le traduisent (rendement, casses,
interruptions de service…)
● Le renouvellement coûte cher
Il faut renouveler progressivement pour lisser
l’investissement
Il faut « cibler » les tronçons à renouveler
pour optimiser l’investissement
Le Niveau 3 : introduction d’outils logiciels
Système d’Information
Géographique (SIG)
Logiciels de prévisions
de défaillance
● Oui, on sait anticiper les
20
● Oui, on sait anticiper les
casses
Logiciels de
programmation du
renouvellement
● Oui, on sait cibler les
tronçons à renouveler
Retours d’expérience d’un exploitant
Apport du Centre de Pilotage Opérationnel
Expertise opérationnelle pour amélioration du
rendement
21
Renouvellement de canalisations
Retours d’expérience d’un exploitant
L’apport du Centre de Pilotage Opérationnel
INSTALLATIONS
CONTRAT
Planification
interventions
CPO : une équipe de 70 techniciens et
ingénieurs
22
Agent avec Mobitech
Productivité Traçabilité
Analyse – Expertise – Planification -
Optimisation
CLIENTS
Performance Technique
Retours d’expérience d’un exploitant
1 – Optimisation du fonctionnement
Gestion des pressions
2 – Instrumenter et mesurer
Sectoriser le réseau et suivre à distance
23
3 –Recherche active de fuites
Cibler et déclencher les recherches (SECT’EAU)
Localiser et réparer
4 – Renouveler les réseaux
Gestion Patrimoniale
Principe :
Réduire les pertes et prolonger la durée de vie des réseaux
tout en renouvelant progressivement
Retours d’expérience d’un exploitant
Syndicat en Ile de France
Criticitédestronçons
TECHNIQUE
• Date de pose
• Diamètre
• Pression
• Longueur
• Matériau
ENVIRONNEMENT
HISTORIQUE
• Casses
• Fuites
24
Criticitédestronçons
OPPORTUNITE
• Travaux prévus
GRAVITE
• Présence de clients sensibles
• Intensité du trafic
• Diamètre de la conduite
ENVIRONNEMENT
• Trafic routier
• Présence de nappe
• Population affectée
• Clients sensibles
Retours d’expérience d’un exploitant
Syndicat en Bretagne
8 109 abonnés - 433 kml de
réseau
8 zones sectorisées télé-
surveillées
→ recherche active de fuites
Gestion Patrimoniale
25
Gestion Patrimoniale
Evolution du rendement primaire
Évolution + 9% entre 2010 et 2012
Retours d’expérience d’un exploitant
Commune en en Ile de France
8 500 habitants- 27 kml de
réseau
Réseau surtout en Fonte grise,
datant des années 1960, de
diamètres DN 100 et 150 mm
26
diamètres DN 100 et 150 mm
Préconisations et pré-chiffrage
de 2 km de renouvellement, 7
tranches de travaux distinctes
Retours d’expérience d’un bureau
d’études spécialisé
Syndicat de 15 communes
dans la Manche
● Fourniture licences SIG
● Fourniture PC bureau et terrain
● Fourniture fond de plan IGN
● Numérisation des réseaux 390 km
27
● Numérisation des réseaux 390 km
● Numérisation d’anciens carnets de
vannage et rattachement au SIG
● Levé de 1700 objets et
branchements supplémentaires
6 mois
90 000 €HT
Retours d’expérience d’un bureau
d’études spécialisé
Syndicat dans le
Puy-de-Dôme
● 140 communes
● 1800 km de
réseaux
Objectif
Les étapes
● Déploiement d’un outil SIG au
Syndicat pendant l’étude
● Capitalisation sur un travail
interne de collecte de
données depuis juin 2012
28
Objectif
● Aboutir à un
programme
pluriannuel de
renouvellement
des canalisations
1 an
40 000 €HT
données depuis juin 2012
● Encadrement du personnel
du Syndicat pour compléter
les données
● Exploitation et analyse de ces
données par G2C
environnement
● Programmation du
renouvellement à l’aide du
système expert SIROCO®
Retours d’expérience d’un bureau
d’études spécialisé
80,0%
85,0%
90,0%
95,0%
100,0%
Taux de connaissance du patrimoine
Diamètre
29
50,0%
55,0%
60,0%
65,0%
70,0%
75,0%
80,0%
1er Juin 2012 29 Septembre 2013 19 Décembre 2013
Diamètre
Matériaux
Date de pose
Retours d’expérience d’un bureau
d’études spécialisé
Exemple de résultat attendu
30
A paraître…
Guide Gestion Patrimoniale Niveau 3
Guide des politiques d’investissement et gestion des
immobilisations d’un service d’eau
Guide ONEMA-ASTEE pour l'élaboration d’un plan
d’actions pour la réduction des pertes d’eau du
31
d’actions pour la réduction des pertes d’eau du
réseau de distribution d’eau potable
Rédaction d’un guide de gestion technique et
financière des biens à durée de vie courte?
Guide pour la gestion patrimoniale des réseaux
d’assainissement piloté par le groupe de travail
gestion patrimoniale assainissement de l’ASTEE
Merci de votre attention
Vos interlocuteurs :
Damien LEHEMBRE – SAUR
damien.lehembr@saur.fr
www.astee.org
damien.lehembr@saur.fr
---
Kevin NIRSIMLOO – G2C environnement
k.nirsimloo@g2c.fr
---
Président du Groupe de travail :
Sylvain CHARRIERE - SEDIF
s.charriere@sedif.com

Contenu connexe

Tendances

Marketing strategique
Marketing strategiqueMarketing strategique
Marketing strategique
Omar BE

Le SYSTEME DE BONNE GOUVERNANCE A LA STEG
Le SYSTEME DE BONNE GOUVERNANCE  A  LA STEGLe SYSTEME DE BONNE GOUVERNANCE  A  LA STEG
Le SYSTEME DE BONNE GOUVERNANCE A LA STEG
OECDglobal

Projet Regional Sahel SD3C - Manuel Communication et Gestion des Savoir Octob...
Projet Regional Sahel SD3C - Manuel Communication et Gestion des Savoir Octob...Projet Regional Sahel SD3C - Manuel Communication et Gestion des Savoir Octob...
Projet Regional Sahel SD3C - Manuel Communication et Gestion des Savoir Octob...
Benoît THIERRY

Presentation gouvernance
Presentation gouvernancePresentation gouvernance
Presentation gouvernance
Onshortunisie

Maroc : Plan emergence
Maroc : Plan emergenceMaroc : Plan emergence
Maroc : Plan emergence
Oumaima Karim

Apports du nouveau decret marches publics maroc
Apports du nouveau decret marches publics marocApports du nouveau decret marches publics maroc
Apports du nouveau decret marches publics maroc
AZOUZ HASNAOUI

Voiture électrique : mobilité du futur
Voiture électrique : mobilité du futur Voiture électrique : mobilité du futur
Voiture électrique : mobilité du futur
Abdelhakim Baazizi

Sp 5 la gouvernance territoriale
Sp 5   la gouvernance territorialeSp 5   la gouvernance territoriale
Sp 5 la gouvernance territoriale
Patrick CRAVERI

Rapport De Stage La Province De Fquih Ben Salah
Rapport De Stage La Province De Fquih Ben SalahRapport De Stage La Province De Fquih Ben Salah
Rapport De Stage La Province De Fquih Ben Salah
Brahimmchhr

Introduction au Modèle EPA SWMM pour la modélisation des réseaux d'assainisse...
Introduction au Modèle EPA SWMM pour la modélisation des réseaux d'assainisse...Introduction au Modèle EPA SWMM pour la modélisation des réseaux d'assainisse...
Introduction au Modèle EPA SWMM pour la modélisation des réseaux d'assainisse...
Roland Yonaba

Initiation au Business Model Canvas (BMC)
Initiation au Business Model Canvas (BMC)Initiation au Business Model Canvas (BMC)
Initiation au Business Model Canvas (BMC)
Alain KHEMILI

modernisation de l'administration publique
modernisation de l'administration publiquemodernisation de l'administration publique
modernisation de l'administration publique
Fatiha Machnout

Introduction à l'étude de droit semestre3
Introduction à l'étude de droit semestre3Introduction à l'étude de droit semestre3
Introduction à l'étude de droit semestre3
Jamal Yasser

Comment Reussir Un Projet
Comment Reussir Un ProjetComment Reussir Un Projet
Comment Reussir Un Projet
OURAHOU Mohamed

Présentation d'un guide d'une etude solaire
Présentation d'un guide d'une etude solairePrésentation d'un guide d'une etude solaire
Présentation d'un guide d'une etude solaire
RabbazMohssine

Financement public de santé au maroc entre les contraintes et opportunités 2
Financement public de santé au maroc entre les contraintes et opportunités 2Financement public de santé au maroc entre les contraintes et opportunités 2
Financement public de santé au maroc entre les contraintes et opportunités 2
RACHID MABROUKI

L'impact de la digitalisation sur les pratiques du contrôle interne dans le s...
L'impact de la digitalisation sur les pratiques du contrôle interne dans le s...L'impact de la digitalisation sur les pratiques du contrôle interne dans le s...
L'impact de la digitalisation sur les pratiques du contrôle interne dans le s...
OmarMOUMINI

Exploitation réseau d'assainissement
Exploitation réseau d'assainissementExploitation réseau d'assainissement
Exploitation réseau d'assainissement
BENYOUCEF Slimane

L’environnement economique de l’entreprise marocaine
L’environnement economique de l’entreprise marocaineL’environnement economique de l’entreprise marocaine
L’environnement economique de l’entreprise marocaine
Abdelhak Essoulahi

La géomatique et la planification urbaine
La géomatique et la planification urbaine La géomatique et la planification urbaine
La géomatique et la planification urbaine
hamzatarhouni


Tendances (20)

Marketing strategique
Marketing strategiqueMarketing strategique
Marketing strategique

Le SYSTEME DE BONNE GOUVERNANCE A LA STEG
Le SYSTEME DE BONNE GOUVERNANCE  A  LA STEGLe SYSTEME DE BONNE GOUVERNANCE  A  LA STEG
Le SYSTEME DE BONNE GOUVERNANCE A LA STEG

Projet Regional Sahel SD3C - Manuel Communication et Gestion des Savoir Octob...
Projet Regional Sahel SD3C - Manuel Communication et Gestion des Savoir Octob...Projet Regional Sahel SD3C - Manuel Communication et Gestion des Savoir Octob...
Projet Regional Sahel SD3C - Manuel Communication et Gestion des Savoir Octob...

Presentation gouvernance
Presentation gouvernancePresentation gouvernance
Presentation gouvernance

Maroc : Plan emergence
Maroc : Plan emergenceMaroc : Plan emergence
Maroc : Plan emergence

Apports du nouveau decret marches publics maroc
Apports du nouveau decret marches publics marocApports du nouveau decret marches publics maroc
Apports du nouveau decret marches publics maroc

Voiture électrique : mobilité du futur
Voiture électrique : mobilité du futur Voiture électrique : mobilité du futur
Voiture électrique : mobilité du futur

Sp 5 la gouvernance territoriale
Sp 5   la gouvernance territorialeSp 5   la gouvernance territoriale
Sp 5 la gouvernance territoriale

Rapport De Stage La Province De Fquih Ben Salah
Rapport De Stage La Province De Fquih Ben SalahRapport De Stage La Province De Fquih Ben Salah
Rapport De Stage La Province De Fquih Ben Salah

Introduction au Modèle EPA SWMM pour la modélisation des réseaux d'assainisse...
Introduction au Modèle EPA SWMM pour la modélisation des réseaux d'assainisse...Introduction au Modèle EPA SWMM pour la modélisation des réseaux d'assainisse...
Introduction au Modèle EPA SWMM pour la modélisation des réseaux d'assainisse...

Initiation au Business Model Canvas (BMC)
Initiation au Business Model Canvas (BMC)Initiation au Business Model Canvas (BMC)
Initiation au Business Model Canvas (BMC)

modernisation de l'administration publique
modernisation de l'administration publiquemodernisation de l'administration publique
modernisation de l'administration publique

Introduction à l'étude de droit semestre3
Introduction à l'étude de droit semestre3Introduction à l'étude de droit semestre3
Introduction à l'étude de droit semestre3

Comment Reussir Un Projet
Comment Reussir Un ProjetComment Reussir Un Projet
Comment Reussir Un Projet

Présentation d'un guide d'une etude solaire
Présentation d'un guide d'une etude solairePrésentation d'un guide d'une etude solaire
Présentation d'un guide d'une etude solaire

Financement public de santé au maroc entre les contraintes et opportunités 2
Financement public de santé au maroc entre les contraintes et opportunités 2Financement public de santé au maroc entre les contraintes et opportunités 2
Financement public de santé au maroc entre les contraintes et opportunités 2

L'impact de la digitalisation sur les pratiques du contrôle interne dans le s...
L'impact de la digitalisation sur les pratiques du contrôle interne dans le s...L'impact de la digitalisation sur les pratiques du contrôle interne dans le s...
L'impact de la digitalisation sur les pratiques du contrôle interne dans le s...

Exploitation réseau d'assainissement
Exploitation réseau d'assainissementExploitation réseau d'assainissement
Exploitation réseau d'assainissement

L’environnement economique de l’entreprise marocaine
L’environnement economique de l’entreprise marocaineL’environnement economique de l’entreprise marocaine
L’environnement economique de l’entreprise marocaine

La géomatique et la planification urbaine
La géomatique et la planification urbaine La géomatique et la planification urbaine
La géomatique et la planification urbaine


Similaire à « Gestion patrimoniale des réseaux d'eau potable » : comprendre le guide de référence

Les aides aerm pour la lutte contre les fuites dans les reseaux d'eau potable
Les aides aerm pour la lutte contre les fuites dans les reseaux d'eau potableLes aides aerm pour la lutte contre les fuites dans les reseaux d'eau potable
Les aides aerm pour la lutte contre les fuites dans les reseaux d'eau potable
Agence de l'eau Rhin-Meuse

Diagnostic des infrastructures eau en milieu industriel – 12 mars 2024
Diagnostic des infrastructures eau en milieu industriel – 12 mars 2024Diagnostic des infrastructures eau en milieu industriel – 12 mars 2024
Diagnostic des infrastructures eau en milieu industriel – 12 mars 2024
Cluster H2O

Guide pour bet_kienou
Guide  pour  bet_kienouGuide  pour  bet_kienou
Guide pour bet_kienou
Abdoul Fatré Kienou

Obligation
ObligationObligation
Obligation
satanbaal

ChiMérique Use Case Library
ChiMérique Use Case LibraryChiMérique Use Case Library
ChiMérique Use Case Library
Infopole1

Réaliser un état des lieux des réseaux de chaleur à l'échelle régionale
Réaliser un état des lieux des réseaux de chaleur à l'échelle régionaleRéaliser un état des lieux des réseaux de chaleur à l'échelle régionale
Réaliser un état des lieux des réseaux de chaleur à l'échelle régionale
Pôle Réseaux de Chaleur - Cerema

[NOVABUILD-JedisBIM] Présentation Vendée Eau 06/06/2019
[NOVABUILD-JedisBIM] Présentation Vendée Eau 06/06/2019[NOVABUILD-JedisBIM] Présentation Vendée Eau 06/06/2019
[NOVABUILD-JedisBIM] Présentation Vendée Eau 06/06/2019
Novabuild

Soutenance M2
Soutenance M2 Soutenance M2
Soutenance M2
Viet Dung NGUYEN

Contrôle fiscal des comptabilités informatisées et FEC: sujet d’actualité ou ...
Contrôle fiscal des comptabilités informatisées et FEC: sujet d’actualité ou ...Contrôle fiscal des comptabilités informatisées et FEC: sujet d’actualité ou ...
Contrôle fiscal des comptabilités informatisées et FEC: sujet d’actualité ou ...
David Leclercq

Parc eoliendessalementtantanmaroc
Parc eoliendessalementtantanmarocParc eoliendessalementtantanmaroc
Parc eoliendessalementtantanmaroc
Twilight Eagle

calcule VRD
calcule VRDcalcule VRD
calcule VRD
Ahmed Touati

Extraordinaire - Energie - Liege
Extraordinaire - Energie - LiegeExtraordinaire - Energie - Liege
Extraordinaire - Energie - Liege
Infopole1

20070320 01 - Démarche qualité logicielle et outillage (SNCF)
20070320 01 - Démarche qualité logicielle et outillage (SNCF)20070320 01 - Démarche qualité logicielle et outillage (SNCF)
20070320 01 - Démarche qualité logicielle et outillage (SNCF)
LeClubQualiteLogicielle

Présentation événement dette technologique micropole
Présentation événement dette technologique micropolePrésentation événement dette technologique micropole
Présentation événement dette technologique micropole
Micropole Group

Réussir son catalogue de services
Réussir son catalogue de servicesRéussir son catalogue de services
Réussir son catalogue de services
Renaud BROSSE

Etude comparative de la valeur actuelle des barrages de Niandouba et Confluen...
Etude comparative de la valeur actuelle des barrages de Niandouba et Confluen...Etude comparative de la valeur actuelle des barrages de Niandouba et Confluen...
Etude comparative de la valeur actuelle des barrages de Niandouba et Confluen...
Global Water Initiative - West Africa

GBS Benchmarking Paris résultats France et International 2016
GBS Benchmarking Paris résultats France et International 2016GBS Benchmarking Paris résultats France et International 2016
GBS Benchmarking Paris résultats France et International 2016
Philippe FIXEL

COMPTAGE_FINAL_petite_taille (1).pdf
COMPTAGE_FINAL_petite_taille (1).pdfCOMPTAGE_FINAL_petite_taille (1).pdf
COMPTAGE_FINAL_petite_taille (1).pdf
FreddySteve

CAP2ER_GC_Presentation_Outil_20240422.pptx
CAP2ER_GC_Presentation_Outil_20240422.pptxCAP2ER_GC_Presentation_Outil_20240422.pptx
CAP2ER_GC_Presentation_Outil_20240422.pptx
Institut de l'Elevage - Idele

Séance d'information : REGINE (Référentiel Environnemental : Gestion Intégrée...
Séance d'information : REGINE (Référentiel Environnemental : Gestion Intégrée...Séance d'information : REGINE (Référentiel Environnemental : Gestion Intégrée...
Séance d'information : REGINE (Référentiel Environnemental : Gestion Intégrée...
CCI du Luxembourg belge


Similaire à « Gestion patrimoniale des réseaux d'eau potable » : comprendre le guide de référence (20)

Les aides aerm pour la lutte contre les fuites dans les reseaux d'eau potable
Les aides aerm pour la lutte contre les fuites dans les reseaux d'eau potableLes aides aerm pour la lutte contre les fuites dans les reseaux d'eau potable
Les aides aerm pour la lutte contre les fuites dans les reseaux d'eau potable

Diagnostic des infrastructures eau en milieu industriel – 12 mars 2024
Diagnostic des infrastructures eau en milieu industriel – 12 mars 2024Diagnostic des infrastructures eau en milieu industriel – 12 mars 2024
Diagnostic des infrastructures eau en milieu industriel – 12 mars 2024

Guide pour bet_kienou
Guide  pour  bet_kienouGuide  pour  bet_kienou
Guide pour bet_kienou

Obligation
ObligationObligation
Obligation

ChiMérique Use Case Library
ChiMérique Use Case LibraryChiMérique Use Case Library
ChiMérique Use Case Library

Réaliser un état des lieux des réseaux de chaleur à l'échelle régionale
Réaliser un état des lieux des réseaux de chaleur à l'échelle régionaleRéaliser un état des lieux des réseaux de chaleur à l'échelle régionale
Réaliser un état des lieux des réseaux de chaleur à l'échelle régionale

[NOVABUILD-JedisBIM] Présentation Vendée Eau 06/06/2019
[NOVABUILD-JedisBIM] Présentation Vendée Eau 06/06/2019[NOVABUILD-JedisBIM] Présentation Vendée Eau 06/06/2019
[NOVABUILD-JedisBIM] Présentation Vendée Eau 06/06/2019

Soutenance M2
Soutenance M2 Soutenance M2
Soutenance M2

Contrôle fiscal des comptabilités informatisées et FEC: sujet d’actualité ou ...
Contrôle fiscal des comptabilités informatisées et FEC: sujet d’actualité ou ...Contrôle fiscal des comptabilités informatisées et FEC: sujet d’actualité ou ...
Contrôle fiscal des comptabilités informatisées et FEC: sujet d’actualité ou ...

Parc eoliendessalementtantanmaroc
Parc eoliendessalementtantanmarocParc eoliendessalementtantanmaroc
Parc eoliendessalementtantanmaroc

calcule VRD
calcule VRDcalcule VRD
calcule VRD

Extraordinaire - Energie - Liege
Extraordinaire - Energie - LiegeExtraordinaire - Energie - Liege
Extraordinaire - Energie - Liege

20070320 01 - Démarche qualité logicielle et outillage (SNCF)
20070320 01 - Démarche qualité logicielle et outillage (SNCF)20070320 01 - Démarche qualité logicielle et outillage (SNCF)
20070320 01 - Démarche qualité logicielle et outillage (SNCF)

Présentation événement dette technologique micropole
Présentation événement dette technologique micropolePrésentation événement dette technologique micropole
Présentation événement dette technologique micropole

Réussir son catalogue de services
Réussir son catalogue de servicesRéussir son catalogue de services
Réussir son catalogue de services

Etude comparative de la valeur actuelle des barrages de Niandouba et Confluen...
Etude comparative de la valeur actuelle des barrages de Niandouba et Confluen...Etude comparative de la valeur actuelle des barrages de Niandouba et Confluen...
Etude comparative de la valeur actuelle des barrages de Niandouba et Confluen...

GBS Benchmarking Paris résultats France et International 2016
GBS Benchmarking Paris résultats France et International 2016GBS Benchmarking Paris résultats France et International 2016
GBS Benchmarking Paris résultats France et International 2016

COMPTAGE_FINAL_petite_taille (1).pdf
COMPTAGE_FINAL_petite_taille (1).pdfCOMPTAGE_FINAL_petite_taille (1).pdf
COMPTAGE_FINAL_petite_taille (1).pdf

CAP2ER_GC_Presentation_Outil_20240422.pptx
CAP2ER_GC_Presentation_Outil_20240422.pptxCAP2ER_GC_Presentation_Outil_20240422.pptx
CAP2ER_GC_Presentation_Outil_20240422.pptx

Séance d'information : REGINE (Référentiel Environnemental : Gestion Intégrée...
Séance d'information : REGINE (Référentiel Environnemental : Gestion Intégrée...Séance d'information : REGINE (Référentiel Environnemental : Gestion Intégrée...
Séance d'information : REGINE (Référentiel Environnemental : Gestion Intégrée...


« Gestion patrimoniale des réseaux d'eau potable » : comprendre le guide de référence

  • 1. Elaboration du descriptif obligatoire et plan d'action : comment faire ? Présentation et débat autour du Guide "Gestion patrimoniale des www.astee.org Guide "Gestion patrimoniale des réseaux d'eau potable", Onema- ASTEE, AITF, MEDDE, Mai 2013. Groupe de travail : Gestion patrimoniale Eau Potable Evènement : Rencontres d’actualité Gazette des Communes Date : 04 février 2014
  • 2. Que dit la réglementation ? Elaboration et déclaration d’un descriptif détaillé Rendement « Grenelle » seuil à atteindre Plan d’actions à mettre en œuvre 2
  • 3. La réglementation Ces articles du code général des collectivités territoriales et du code de l’environnement ont été modifiés par le décret du 27 janvier 2012. Ils sont relatifs à la définition d'un descriptif détaillé des réseaux des services publics de l'eau et de l'assainissement et d'un plan d'actions pour la réduction des pertes d'eau du réseau de distribution d'eau potable. 3 La réglementation invite les collectivités organisatrices des services d'eau et d'assainissement à une gestion patrimoniale des réseaux, en vue notamment de limiter les pertes d'eau dans les réseaux de distribution. A cet effet, il oblige d’une part à établir et mettre à jour annuellement un descriptif détaillé des réseaux, et d’autre part à engager un plan d’actions et de travaux lorsque les pertes d'eau dans les réseaux de distribution dépassent les seuils fixés.
  • 4. La réglementation Obligations liées à la loi Grenelle 2 Des descriptifs détaillés pour les réseaux d’eau et d’assainissement Un rendement minimum objectif: 4 Si rendement Grenelle non atteint un plan d’actions à déclarer Si Descriptifs détaillés non réalisés ou si le plan d’actions non réalisé Doublement de la redevance Agences de l’Eau sur les prélèvements
  • 5. Le descriptif détaillé Eléments constitutifs ● Plan des réseaux ● Inventaire des réseaux Nota bene ● Indicateur de connaissance et gestion patrimoniale ● Mise à jour annuelle 5 ● Mise à jour annuelle ● Données disponibles avec amélioration progressive de la connaissance
  • 6. Un rendement minimum objectif: Soit R > 85% Soit R > 65 + 0,2 x ILC si prélèvements en ZRE < 2 Mm3/an Soit R > 70 + 0,2 x ILC si prélèvements en ZRE > 2 Mm3/an Le rendement 6 2 1
  • 7. Le rendement 80 100 120 ILC(m3/jour.km) Grenelle 2 et Rendement objectif 7 0 20 40 60 0 10 20 30 40 50 60 70 80 90 100 ILC(m3/jour.km) Rendement (%) Seuil 1 Seuil 2 Grenelle OK Grenelle PAS OK
  • 8. Objectif : amélioration de la performance dues réseaux Actions à inclure dans ce plan d’actions: Soit une gestion pro-active du réseau : Sectorisation, Recherche de fuites, Gestion des pressions, Le plan d’actions 8 Recherche de fuites, Gestion des pressions, et/ou de la Gestion Patrimoniale: programmation de réhabilitation de réseaux
  • 9. Comment aborder le descriptif détaillé ? Un guide pour les collectivités Qui est à l’initiative de ce guide ? ● Ministère de l’écologie du développement durable et de l’énergie (MEDDE) ● Office national de l’eau et des milieux aquatiques (ONEMA) ● Association scientifique et technique pour 9 ● Association scientifique et technique pour l’eau et l’environnement (ASTEE) ● Association des ingénieurs territoriaux de France (AITF)
  • 10. Comment aborder le descriptif détaillé ? Un guide pour les collectivités Groupe de travail ASTEE / AITF « Gestion patrimoniale des réseaux d’eau potable » ● MEDDE, ONEMA ● Agences de l’eau ● Collectivités territoriales 10 ● Collectivités territoriales ● FNCCR, Fédération nationales des collectivités concédantes et des régies ● Canalisateurs de France ● Office international de l’eau ● Organismes de recherche ● Bureaux d’études ● Exploitants de réseaux
  • 11. Contenu du guide NIVEAU 1 ● Le descriptif détaillé au sens du décret du 27 janvier 2012 – Niveau minimal de connaissance préalable à une gestion patrimoniale NIVEAU 2 ● De la connaissance minimale à la gestion patrimoniale NIVEAU 3 11 ● Vers une gestion patrimoniale poussée Le descriptif des autres ouvrages Exemple d’informations à renseigner pour l’inventaire des réseaux ● Feuille Excel ● http://www.astee.org/publications/bibliographie/guide/guide_13/accueil.php?niv=1.5.5 ● http://www.services.eaufrance.fr/observatoire/aide/collectivite#Guide_descriptifs_detailles
  • 12. Qu’est-ce qui est demandé dans le Niveau 1 ? Le plan d’ensemble du réseau ● Le meilleur fond de plan disponible à une échelle adaptée à l’étendue du réseau ● Matériaux ● Diamètres 12 ● Diamètres ● Dispositifs généraux de mesure La ressource en eau mobilisée ● Origines des ressources mobilisées ● Identification de celles faisant l’objet de règles de répartition
  • 13. Qu’est-ce qui est demandé dans le Niveau 1 ? L’inventaire des réseaux, avec mise à jour annuelle Niveau Type d’information Statut Remarque Linéaires de canalisations (hors branchements) ObligatoireGénéral Nombre de branchements Conseillé Diamètre Obligatoire* Préférence :Conduites 13 Diamètre Obligatoire* Préférence : Nominal Matériau Obligatoire* Longueur Obligatoire Catégorie d’ouvrage Obligatoire Sensible / Non sensible précision des informations cartographiques Obligatoire Classes A/B/C Conduites Année de pose ou à défaut période de pose Obligatoire *Informations disponibles
  • 14. Les bonnes pratiques recommandées dans le Niveau 2 Plans détaillés du réseau ● Précision améliorée ● Localisation des équipements (vannes, ventouses, vidanges, etc.) ● Caractéristiques des ouvrages ● Localisation des canalisations hors service 14 service ● Localisation des servitudes Synoptique et schéma altimétrique ● Représentation simplifiée et schématique du fonctionnement du réseau ● Positionnement en altitude des ouvrages et des zones de desserte Archivage des défaillances
  • 15. Désignation de la classe de matériau Abréviation Début de la période de pose Fin de la période de pose classique Fin de la période de pose extrême Acier A 1930 Toujours utilisé Amiante ciment AC 1950 1996 Béton armé B Toujours utilisé Béton âme tôle joint plomb BATp 1900 1950 Béton âme tôle joint soudé BATs 1950 Toujours utilisé Zooms sur l’aide apportée par le guide 15 Béton âme tôle joint soudé BATs 1950 Toujours utilisé Cuivre Cu Toujours utilisé Grès G Toujours utilisé Fonte grise FG 1965 1970 Fonte ductile FD 1965 Toujours utilisé Polyéthylène haute densité PEHD 1990 Toujours utilisé Polyéthylène basse densité PEBD 1970 1990 1995 PVC à risque de CVM PVC cvm 1960 1980 PVC sans risque de CVM PVC U 1980 Toujours utilisé PVC Bi-orienté PVC BO 1995 Toujours utilisé Plomb Pb 1970 1991
  • 16. Zooms sur l’aide apportée par le guide Modèle de fichier pour réaliser un inventaire « Excel » ● Données et métadonnées ● Caractère obligatoire ● Niveau concerné 16
  • 17. Zooms sur l’aide apportée par le guide Listes d’occurrences modifiables pour faciliter et fiabiliser la saisie PERIODE_POSE MATERIAU DIAMETRE PRECISION_CARTO Avant 1900 Acier 15 Classe A < 40 cm 1900-1920 Amiante ciment 20 Classe B entre 40cm et 1,5m 1921-1940 Béton armé 22 Classe C > 1,5m 1941-1950 béton âme tôle joints plomb 30 17 1951-1960 béton âme tôle joints soudé 32 1961-1970 Fonte ductile 40 1971-1980 Fonte grise 50 1981-1990 Fonte indéterminée 53 1991-1995 PEBD 60 1996-2000 PEHD 63 2001-2005 PVC cvm 75 2006-2010 PVC BO 80 PVC U 90 Fer Galvanisé 100 Plomb 110 Cuivre 125
  • 18. Le descriptif des autres ouvrages Types d’ouvrages ● Prélèvement ● Traitement ● Stockage ● Pompage Types de données 18 Types de données ● Localisation des ouvrages ● Données fonctionnelles ● Données patrimoniales
  • 19. Le Niveau 3 : vers une gestion patrimoniale plus poussée Développer et maintenir une connaissance approfondie du patrimoine Pourquoi ? Mieux comprendre les pathologies, mieux programmer le renouvellement des infrastructures 19 infrastructures ● Les réseaux vieillissent ● Les performances le traduisent (rendement, casses, interruptions de service…) ● Le renouvellement coûte cher Il faut renouveler progressivement pour lisser l’investissement Il faut « cibler » les tronçons à renouveler pour optimiser l’investissement
  • 20. Le Niveau 3 : introduction d’outils logiciels Système d’Information Géographique (SIG) Logiciels de prévisions de défaillance ● Oui, on sait anticiper les 20 ● Oui, on sait anticiper les casses Logiciels de programmation du renouvellement ● Oui, on sait cibler les tronçons à renouveler
  • 21. Retours d’expérience d’un exploitant Apport du Centre de Pilotage Opérationnel Expertise opérationnelle pour amélioration du rendement 21 Renouvellement de canalisations
  • 22. Retours d’expérience d’un exploitant L’apport du Centre de Pilotage Opérationnel INSTALLATIONS CONTRAT Planification interventions CPO : une équipe de 70 techniciens et ingénieurs 22 Agent avec Mobitech Productivité Traçabilité Analyse – Expertise – Planification - Optimisation CLIENTS Performance Technique
  • 23. Retours d’expérience d’un exploitant 1 – Optimisation du fonctionnement Gestion des pressions 2 – Instrumenter et mesurer Sectoriser le réseau et suivre à distance 23 3 –Recherche active de fuites Cibler et déclencher les recherches (SECT’EAU) Localiser et réparer 4 – Renouveler les réseaux Gestion Patrimoniale Principe : Réduire les pertes et prolonger la durée de vie des réseaux tout en renouvelant progressivement
  • 24. Retours d’expérience d’un exploitant Syndicat en Ile de France Criticitédestronçons TECHNIQUE • Date de pose • Diamètre • Pression • Longueur • Matériau ENVIRONNEMENT HISTORIQUE • Casses • Fuites 24 Criticitédestronçons OPPORTUNITE • Travaux prévus GRAVITE • Présence de clients sensibles • Intensité du trafic • Diamètre de la conduite ENVIRONNEMENT • Trafic routier • Présence de nappe • Population affectée • Clients sensibles
  • 25. Retours d’expérience d’un exploitant Syndicat en Bretagne 8 109 abonnés - 433 kml de réseau 8 zones sectorisées télé- surveillées → recherche active de fuites Gestion Patrimoniale 25 Gestion Patrimoniale Evolution du rendement primaire Évolution + 9% entre 2010 et 2012
  • 26. Retours d’expérience d’un exploitant Commune en en Ile de France 8 500 habitants- 27 kml de réseau Réseau surtout en Fonte grise, datant des années 1960, de diamètres DN 100 et 150 mm 26 diamètres DN 100 et 150 mm Préconisations et pré-chiffrage de 2 km de renouvellement, 7 tranches de travaux distinctes
  • 27. Retours d’expérience d’un bureau d’études spécialisé Syndicat de 15 communes dans la Manche ● Fourniture licences SIG ● Fourniture PC bureau et terrain ● Fourniture fond de plan IGN ● Numérisation des réseaux 390 km 27 ● Numérisation des réseaux 390 km ● Numérisation d’anciens carnets de vannage et rattachement au SIG ● Levé de 1700 objets et branchements supplémentaires 6 mois 90 000 €HT
  • 28. Retours d’expérience d’un bureau d’études spécialisé Syndicat dans le Puy-de-Dôme ● 140 communes ● 1800 km de réseaux Objectif Les étapes ● Déploiement d’un outil SIG au Syndicat pendant l’étude ● Capitalisation sur un travail interne de collecte de données depuis juin 2012 28 Objectif ● Aboutir à un programme pluriannuel de renouvellement des canalisations 1 an 40 000 €HT données depuis juin 2012 ● Encadrement du personnel du Syndicat pour compléter les données ● Exploitation et analyse de ces données par G2C environnement ● Programmation du renouvellement à l’aide du système expert SIROCO®
  • 29. Retours d’expérience d’un bureau d’études spécialisé 80,0% 85,0% 90,0% 95,0% 100,0% Taux de connaissance du patrimoine Diamètre 29 50,0% 55,0% 60,0% 65,0% 70,0% 75,0% 80,0% 1er Juin 2012 29 Septembre 2013 19 Décembre 2013 Diamètre Matériaux Date de pose
  • 30. Retours d’expérience d’un bureau d’études spécialisé Exemple de résultat attendu 30
  • 31. A paraître… Guide Gestion Patrimoniale Niveau 3 Guide des politiques d’investissement et gestion des immobilisations d’un service d’eau Guide ONEMA-ASTEE pour l'élaboration d’un plan d’actions pour la réduction des pertes d’eau du 31 d’actions pour la réduction des pertes d’eau du réseau de distribution d’eau potable Rédaction d’un guide de gestion technique et financière des biens à durée de vie courte? Guide pour la gestion patrimoniale des réseaux d’assainissement piloté par le groupe de travail gestion patrimoniale assainissement de l’ASTEE
  • 32. Merci de votre attention Vos interlocuteurs : Damien LEHEMBRE – SAUR damien.lehembr@saur.fr www.astee.org damien.lehembr@saur.fr --- Kevin NIRSIMLOO – G2C environnement k.nirsimloo@g2c.fr --- Président du Groupe de travail : Sylvain CHARRIERE - SEDIF s.charriere@sedif.com
