1. COMPOSITION URBAINE:
NOTIONS ET EXEMPLES.
Université Abd El Hamid Ibn Badis, Faculté
des Sciences et de la Technologie,
Département d’Architecture et de Génie Civil
Filière: Architecture.

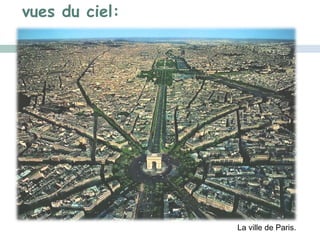

2. vues du ciel:
La ville de Paris.

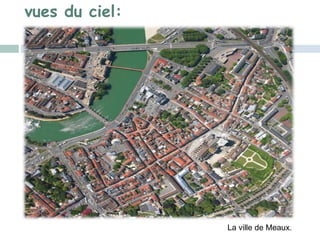

3. vues du ciel:
La ville de Meaux.

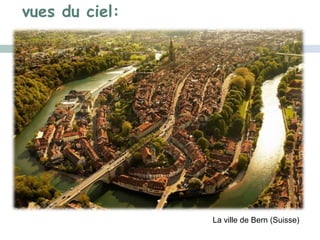

4. vues du ciel:
La ville de Bern (Suisse)

5. La ville de Barcelone

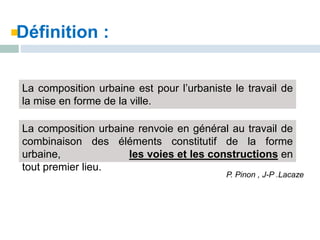

6. Définition :
La composition urbaine est pour l’urbaniste le travail de
la mise en forme de la ville.
La composition urbaine renvoie en général au travail de
combinaison des éléments constitutif de la forme
urbaine, les voies et les constructions en
tout premier lieu.
P. Pinon , J-P .Lacaze

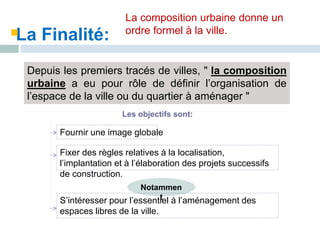

7. La Finalité:
Depuis les premiers tracés de villes, " la composition
urbaine a eu pour rôle de définir l’organisation de
l’espace de la ville ou du quartier à aménager "
Les objectifs sont:
Fournir une image globale
Fixer des règles relatives à la localisation,
l’implantation et à l’élaboration des projets successifs
de construction.
Notammen
t
S’intéresser pour l’essentiel à l’aménagement des
espaces libres de la ville.
La composition urbaine donne un
ordre formel à la ville.

8. Notions:
La composition urbaine est une opération mentale qui
se dessine.
Kevin Lynch : L’image de Boston telle qu’elle ressort des
esquisses de plans.

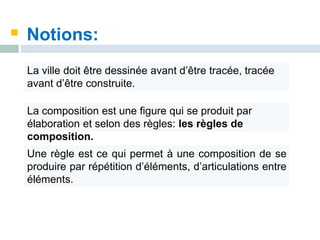

9. Notions:
La ville doit être dessinée avant d’être tracée, tracée
avant d’être construite.
La composition est une figure qui se produit par
élaboration et selon des règles: les règles de
composition.
Une règle est ce qui permet à une composition de se
produire par répétition d’éléments, d’articulations entre
éléments.

10. Outils de lecture:
La répétition peut être d’essence topologique,
géométrique
ou dimensionnelle.
Le rapport topologique entre deux espaces décrit leurs
positions relatives.
La lecture géométrique décrit les figures qui dessinent les espaces et
leurs proportions les uns par rapport aux autres.
Ces règles de composition doivent être la plupart du
temps
déduites de l’analyse même des plans.
La composition urbaine intervient sur différents
problèmes:
les créations, les extensions, les substitutions.

11. Structure
urbaine:
Se compose de deux éléments
(que nous appellerons
Structures).
fondamentalement
différents:
Les Infrastructures : il
s’agit du tracé au sol des
occupations urbaines, que
sont:
Les Superstructures : cela
concerne les éléments eux-
mêmes d’occupations du
sol, essentiellement:
La trame viaire La trame parcellaire.
Le bâti Les espaces libres.

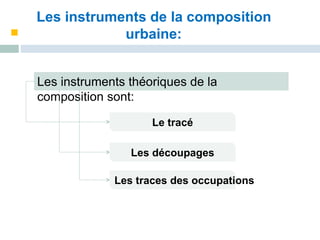

12. Les instruments de la composition
urbaine:
Les instruments théoriques de la
composition sont:
Le tracé
Les découpages
Les traces des occupations

13. Les instruments de la composition
urbaine:
Le tracé
Le tracé est l’opération la plus élémentaire du dessin urbain.
C’est le trait que l’on trace
sur le papier (ou directement
sur le terrain dans certaines
sociétés anciennes ou
traditionnelles).
Ce trait a pour but
d’organiser la distribution de
l’espace, dans son principe.
Le tracé est ensuite
concrétisé ou non.
Les tracés définissent
souvent les directions et les
figures de base des

14. Les instruments de la composition
urbaine:
Le tracé
Le tracé produit des lignes qui
relient.
Deux
Procédés
Virtuellement Ou concrètement
les éléments de la
composition
Les découpages
définis par
Les occupations
et

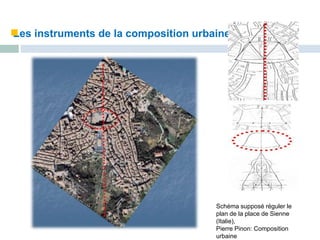

15. Les instruments de la composition urbaine:
Schéma supposé réguler le
plan de la place de Sienne
(Italie),
Pierre Pinon: Composition
urbaine

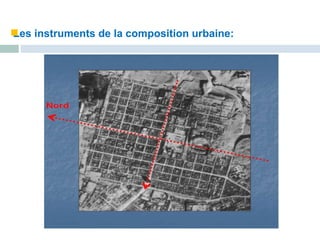

16. Les instruments de la composition urbaine:

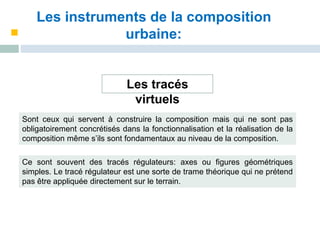

17. Les instruments de la composition
urbaine:
Les tracés
virtuels
Sont ceux qui servent à construire la composition mais qui ne sont pas
obligatoirement concrétisés dans la fonctionnalisation et la réalisation de la
composition même s’ils sont fondamentaux au niveau de la composition.
Ce sont souvent des tracés régulateurs: axes ou figures géométriques
simples. Le tracé régulateur est une sorte de trame théorique qui ne prétend
pas être appliquée directement sur le terrain.

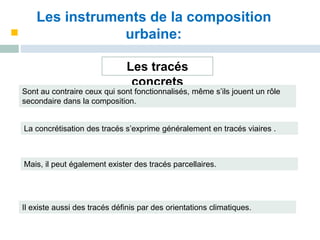

18. Les instruments de la composition
urbaine:
Les tracés
concrets
Sont au contraire ceux qui sont fonctionnalisés, même s’ils jouent un rôle
secondaire dans la composition.
La concrétisation des tracés s’exprime généralement en tracés viaires .
Mais, il peut également exister des tracés parcellaires.
Il existe aussi des tracés définis par des orientations climatiques.

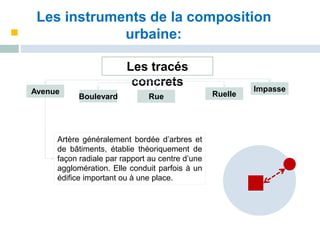

19. Les instruments de la composition
urbaine:
Les tracés
concrets
Avenue
Boulevard Rue Ruelle
Impasse
Artère généralement bordée d’arbres et
de bâtiments, établie théoriquement de
façon radiale par rapport au centre d’une
agglomération. Elle conduit parfois à un
édifice important ou à une place.

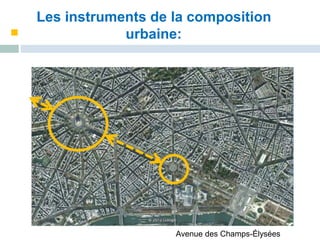

20. Avenue des Champs-Élysées
Les instruments de la composition
urbaine:

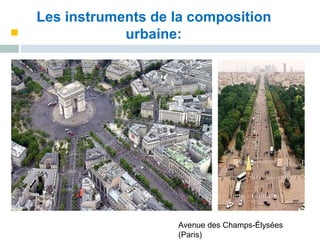

21. Avenue des Champs-Élysées
(Paris)
Les instruments de la composition
urbaine:

22. Les instruments de la composition
urbaine:
Boulevard
Artère généralement plantée d’arbres,
établie théoriquement de façon
concentrique autour du centre d’une
agglomération.

23. Les instruments de la composition
urbaine:
Boulevard
Boulevard Alexandre Martin (Orléans)
Boulevard Haussmann

24. Les instruments de la composition
urbaine:

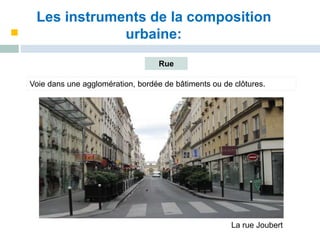

Rue
Voie dans une agglomération, bordée de bâtiments ou de clôtures.
La rue Joubert

25. Les instruments de la composition
urbaine:
Ruelle
Rue secondaire étroite et généralement de peu de longueur.
Ruelle de la cité médiévale de Cordes

26. Les instruments de la composition
urbaine:

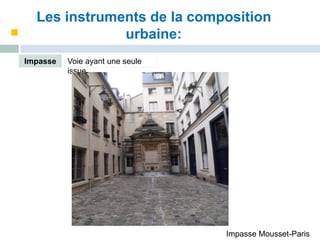

Impasse Voie ayant une seule
issue.
Impasse Mousset-Paris

27. Les instruments de la composition
urbaine:
Le
Découpage
Si le tracé produit des lignes qui relient, le découpage produit des lignes qui
séparent.
Les découpages reflètent les principaux modes de division de la société entre le
public et le privé, entre les lieux de résidence et de travail.

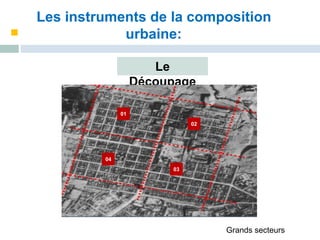

28. Les instruments de la composition
urbaine:
Le
Découpage
01
02
04
03
Grands secteurs

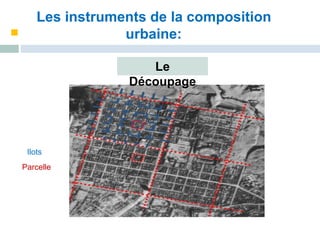

29. Le
Découpage
Les instruments de la composition
urbaine:
Ilots
Parcelle

30. Les instruments de la composition
urbaine:

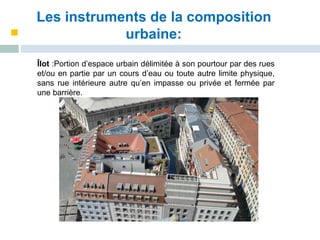

Îlot :Portion d’espace urbain délimitée à son pourtour par des rues
et/ou en partie par un cours d’eau ou toute autre limite physique,
sans rue intérieure autre qu’en impasse ou privée et fermée par
une barrière.

31. Les instruments de la composition
urbaine:
Les traces des occupations
Les occupations se présentent sous la forme de leurs traces au
sol: traces des espaces bâtis, traces des espaces libres, des
espaces végétaux .

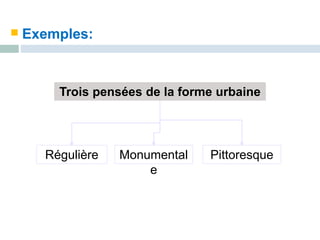

32. Exemples:
Trois pensées de la forme urbaine
Régulière Monumental
e
Pittoresque

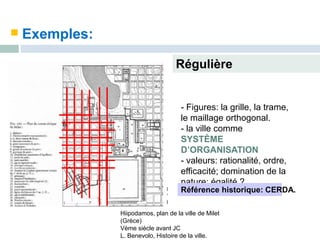

33. Régulière
Exemples:
- Figures: la grille, la trame,
le maillage orthogonal.
- la ville comme
SYSTÈME
D’ORGANISATION
- valeurs: rationalité, ordre,
efficacité; domination de la
nature; égalité,?
Hiipodamos, plan de la ville de Milet
(Grèce)
Vème siècle avant JC
L. Benevolo, Histoire de la ville.
Référence historique: CERDA.

34. Exemples:
LA VILLE «
RATIONNELLE » - plan
d’extension pour
Barcelone, 1859
- Questions : origines?
Transmission?
Dimensionnements?
Adaptation des principes?
Différenciation, repérage?
Disposition?
- effet induit: la différence.
Le plan d’extension pour
Barcelone
Idelfonso Cerda, 1859
Régulière

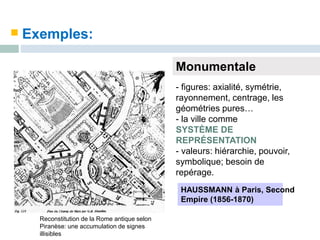

35. Exemples:
- figures: axialité, symétrie,
rayonnement, centrage, les
géométries pures…
- la ville comme
SYSTÈME DE
REPRÉSENTATION
- valeurs: hiérarchie, pouvoir,
symbolique; besoin de
repérage.
Reconstitution de la Rome antique selon
Piranèse: une accumulation de signes
illisibles
Monumentale
HAUSSMANN à Paris, Second
Empire (1856-1870)

36. Exemples:
MONUMENTS ET IDENTITÉ
URBAINE
- Lisibilité symbolique des
ensembles monumentaux
- Structure monumentale et
ordre hiérarchique.
- Composition architecturale /
composition urbaine
Monumentale

37. Exemples:
Pittoresque
- figures: le désordre,
le sentiment de la nature,
la courbe libre,
l’irrégularité organique…
- la ville comme
SYSTÈME DE
PERCEPTION
- valeurs: l’esthétique, la
beauté sensible, les
vertus présumées de la
nature, l’étonnement ou la
découverte du regard…
Référence historique:
Camillo
SITTE, « L’art de bâtir les
villes… »
Albert Robida: La vieille France, vers 1900

38. Exemples:
Pittoresque

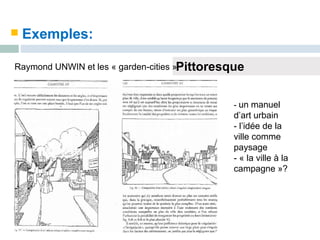

Raymond UNWIN et les « garden-cities »
- un manuel
d’art urbain
- l’idée de la
ville comme
paysage
- « la ville à la
campagne »?

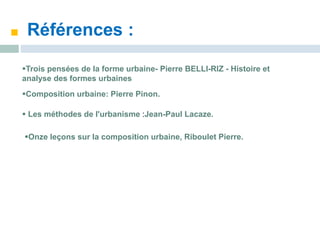

39. Références :
Trois pensées de la forme urbaine- Pierre BELLI-RIZ - Histoire et
analyse des formes urbaines
Composition urbaine: Pierre Pinon.
 Les méthodes de l'urbanisme :Jean-Paul Lacaze.
Onze leçons sur la composition urbaine, Riboulet Pierre.
