1. Etablé par :
SABER MOHAMED
DiDiDiDimensionnement des réseaux d'assainissementmensionnement des réseaux d'assainissementmensionnement des réseaux d'assainissementmensionnement des réseaux d'assainissement
1. Plan d'architecte (plan d'aménagement (maison, voies……)
2. Plan topographique
3. Rejets?
4. Système d'assainissement (séparatif, unitaire, pseudo séparatif…)
5. Trace des réseaux
• Boites de branchement simple + double.
• Regard borgne + Regard visite
6. Dessin des bassins versants.
Les étapesLes étapesLes étapesLes étapes comment un projet d'assainissement surcomment un projet d'assainissement surcomment un projet d'assainissement surcomment un projet d'assainissement sur AAAAutocadeutocadeutocadeutocade ::::
1- Tracé en plan des collecteurs d’assainissement sur AutoCAD à partir de la sélection en plan
d’une polyline passant par le minimum de points :
• Dessin des regards à une distance définie par l’utilisateur,
Regards de visite : Ils sont placés surtout dans les points des singularités du réseau :
• Au droit de confluence entre 2 ou plusieurs
collecteurs.
• A chaque changement de diamètre.
• A chaque changement de direction.
• A chaque changement de pente.
• Au droit des chutes.
Regard borgne(RB) : collecte les eaux usées des boites de branchement
Boîtes de branchement : collecte les eaux usées des lotissements en effet si :
o la BB collecte les EU d’un seul lot on utilise Boîte de
branchement simple (BBS).
o la BB collecte les eaux usées de deux lots on utilise boîte de
branchement double (BBD).
Les ouvrages de collecte des eaux pluviales
bouche d’égout à grillebouche d’égout à grillebouche d’égout à grillebouche d’égout à grille
Bouche d’égout à avaloirBouche d’égout à avaloirBouche d’égout à avaloirBouche d’égout à avaloir

2. Etablé par :
SABER MOHAMED

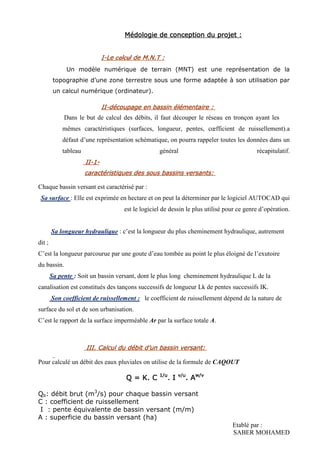

Médologie deMédologie deMédologie deMédologie de conception du projet :conception du projet :conception du projet :conception du projet :
IIII----LeLeLeLe calcul de M.N.Tde M.N.Tde M.N.Tde M.N.T ::::
Un modèle numérique de terrain (MNT) est une représentation de la
topographie d’une zone terrestre sous une forme adaptée à son utilisation par
un calcul numérique (ordinateur).
::::tairetairetairetairedécoupage en bassin élémendécoupage en bassin élémendécoupage en bassin élémendécoupage en bassin élémen----IIIIIIII
Dans le but de calcul des débits, il faut découper le réseau en tronçon ayant les
mêmes caractéristiques (surfaces, longueur, pentes, cœfficient de ruissellement).a
défaut d’une représentation schématique, on pourra rappeler toutes les données dans un
tableau général récapitulatif.
----1111----IIIIIIII
caractéristiques des sous bassins versants:caractéristiques des sous bassins versants:caractéristiques des sous bassins versants:caractéristiques des sous bassins versants:
Chaque bassin versant est caractérisé par :
are et on peut la déterminer par le logiciel AUTOCAD qui: Elle est exprimée en hectSa surface
est le logiciel de dessin le plus utilisé pour ce genre d’opération.
du plus cheminement hydraulique, autrement: c’est la longueurSa longueur hydraulique
dit ;
C’est la longueur parcourue par une goute d’eau tombée au point le plus éloigné de l’exutoire
du bassin.
de laLs long cheminement hydrauliqueSoit un bassin versant, dont le plu:Sa pente
canalisation est constitués des tançons successifs de longueur Lk de pentes successifs IK.
le coefficient de ruissellement dépend de la nature de:Son coefficient de ruissellement
surface du sol et de son urbanisation.
C’est le rapport de la surface imperméable Ar par la surface totale A.
. Calcul du débit d’un bassin versant:. Calcul du débit d’un bassin versant:. Calcul du débit d’un bassin versant:. Calcul du débit d’un bassin versant:IIIIIIIIIIII
Pour calculé un débit des eaux pluviales on utilise de la formule de CAQOUT
Q = KQ = KQ = KQ = K. C. C. C. C 1/u1/u1/u1/u
.... IIII v/uv/uv/uv/u
. A. A. A. Aw/vw/vw/vw/v
Qb: débit brut (m3
/s) pour chaque bassin versant
C : coefficient de ruissellement
I : pente équivalente de bassin versant (m/m)
A : superficie du bassin versant (ha)

3. Etablé par :
SABER MOHAMED

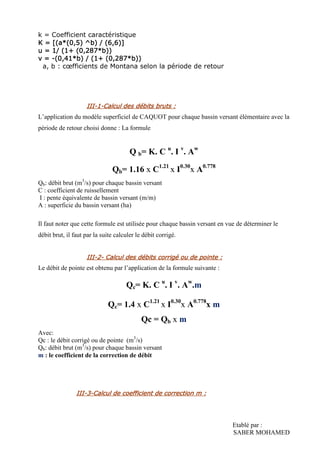

k = Coefficient caractéristique
K = [(a*(0,5) ^b) / (6,6)]K = [(a*(0,5) ^b) / (6,6)]K = [(a*(0,5) ^b) / (6,6)]K = [(a*(0,5) ^b) / (6,6)]
u = 1/u = 1/u = 1/u = 1/ (1+ (0,287*b))(1+ (0,287*b))(1+ (0,287*b))(1+ (0,287*b))
v =v =v =v = ----(0,41*b) / (1+ (0,287*b))(0,41*b) / (1+ (0,287*b))(0,41*b) / (1+ (0,287*b))(0,41*b) / (1+ (0,287*b))
a, b : cœfficients de Montana selon la période de retour
IIIIIIIIIIII----1111----Calcul des débits bruts :Calcul des débits bruts :Calcul des débits bruts :Calcul des débits bruts :
L’application du modèle superficiel de CAQUOT pour chaque bassin versant élémentaire avec la
période de retour choisi donne : La formule
Q b= K. C u
. I v
. Aw
Qb= 1.16 x C1.21
x I0.30
x A0.778
Qb: débit brut (m3
/s) pour chaque bassin versant
C : coefficient de ruissellement
I : pente équivalente de bassin versant (m/m)
A : superficie du bassin versant (ha)
Il faut noter que cette formule est utilisée pour chaque bassin versant en vue de déterminer le
débit brut, il faut par la suite calculer le débit corrigé.
IIIIIIIIIIII----2222---- Calcul des débits corrigé ou de pointe :Calcul des débits corrigé ou de pointe :Calcul des débits corrigé ou de pointe :Calcul des débits corrigé ou de pointe :
Le débit de pointe est obtenu par l’application de la formule suivante :
Qc= K. C u
. I v
. Aw
.m
Qc= 1.4 x C1.21
x I0.30
x A0.778
x m
Qc = Qb x m
Avec:
Qc : le débit corrigé ou de pointe (m3
/s)
Qb: débit brut (m3
/s) pour chaque bassin versant
m : le coefficient de la correction de débit
IIIIIIIIIIII----3333----CalculCalculCalculCalcul de coefficient de correction mde coefficient de correction mde coefficient de correction mde coefficient de correction m ::::

4. Etablé par :
SABER MOHAMED

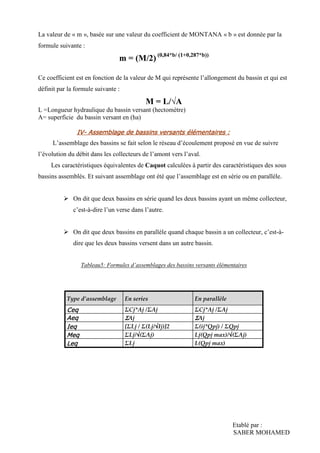

La valeur de « m », basée sur une valeur du coefficient de MONTANA « b » est donnée par la
formule suivante :
m = (M/2) (0,84*b/ (1+0,287*b))
Ce coefficient est en fonction de la valeur de M qui représente l’allongement du bassin et qui est
définit par la formule suivante :
M = L/√A
L =Longueur hydraulique du bassin versant (hectomètre)
A= superficie du bassin versant en (ha)
IVIVIVIV---- Assemblage de bassins versants élémentairesAssemblage de bassins versants élémentairesAssemblage de bassins versants élémentairesAssemblage de bassins versants élémentaires ::::
L’assemblage des bassins se fait selon le réseau d’écoulement proposé en vue de suivre
l’évolution du débit dans les collecteurs de l’amont vers l’aval.
Les caractéristiques équivalentes de Caquot calculées à partir des caractéristiques des sous
bassins assemblés. Et suivant assemblage ont été que l’assemblage est en série ou en parallèle.
On dit que deux bassins en série quand les deux bassins ayant un même collecteur,
c’est-à-dire l’un verse dans l’autre.
On dit que deux bassins en parallèle quand chaque bassin a un collecteur, c’est-à-
dire que les deux bassins versent dans un autre bassin.
Tableau5: Formules d’assemblages des bassins versants élémentaires
Type d’assemblage En series En parallèle
CeqCeqCeqCeq ΣCj*Aj /ΣAj ΣCj*Aj /ΣAj
AeqAeqAeqAeq ΣΣΣΣAj ΣΣΣΣAj
IeqIeqIeqIeq [ΣLj / Σ(Lj/√Ij)]2 Σ(ij*Qpj) / ΣQpj
MeqMeqMeqMeq ΣLj/√(ΣAj) Lj(Qpj max)/√(ΣAj)
LeqLeqLeqLeq ΣLj L(Qpj max)

5. Etablé par :
SABER MOHAMED

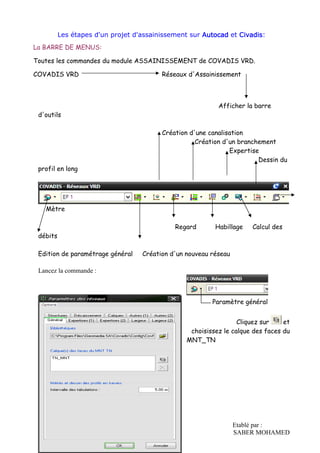

Les étapes d'un projet d'assainissement sur AutocadAutocadAutocadAutocad et CivadisCivadisCivadisCivadis:
La BARRE DE MENUS:
Toutes les commandes du module ASSAINISSEMENT de COVADIS VRD.
COVADIS VRD Réseaux d'Assainissement
Afficher la barre
d'outils
Création d'une canalisation
Création d'un branchement
Expertise
Dessin du
profil en long
Mètre
Regard Habillage Calcul des
débits
Edition de paramétrage général Création d'un nouveau réseau
Lancez la commande :
Paramètre général
Cliquez sur et
choisissez le calque des faces du
MNT_TN

6. Etablé par :
SABER MOHAMED

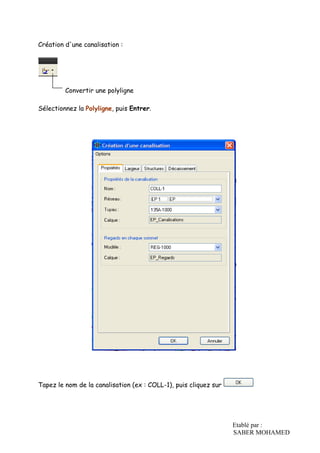

Création d'une canalisation :
Convertir une polyligne
Sélectionnez la Polyligne, puis Entrer.
Tapez le nom de la canalisation (ex : COLL-1), puis cliquez sur

7. Etablé par :
SABER MOHAMED

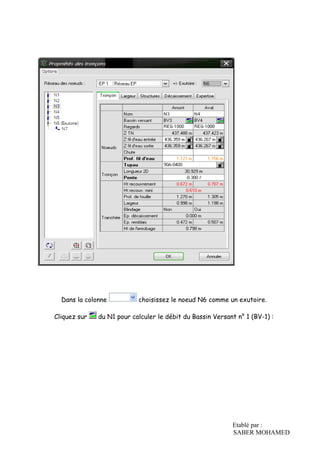

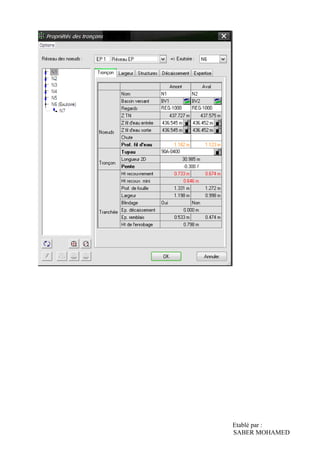

Dans la colonne choisissez le noeud N6 comme un exutoire.
Cliquez sur du N1 pour calculer le débit du Bassin Versant n° 1 (BV-1) :

8. Etablé par :
SABER MOHAMED

9. Etablé par :
SABER MOHAMED

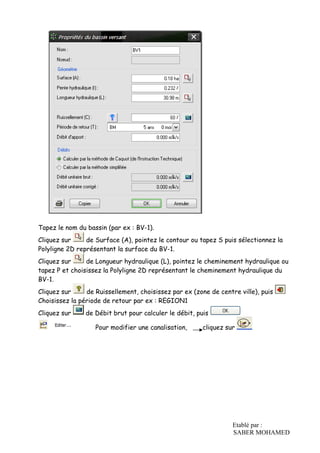

Tapez le nom du bassin (par ex : BV-1).
Cliquez sur de Surface (A), pointez le contour ou tapez S puis sélectionnez la
Polyligne 2D représentant la surface du BV-1.
Cliquez sur de Longueur hydraulique (L), pointez le cheminement hydraulique ou
tapez P et choisissez la Polyligne 2D représentant le cheminement hydraulique du
BV-1.
Cliquez sur de Ruissellement, choisissez par ex (zone de centre ville), puis
Choisissez la période de retour par ex : REGION1
Cliquez sur de Débit brut pour calculer le débit, puis
Pour modifier une canalisation, cliquez sur

10. Etablé par :
SABER MOHAMED

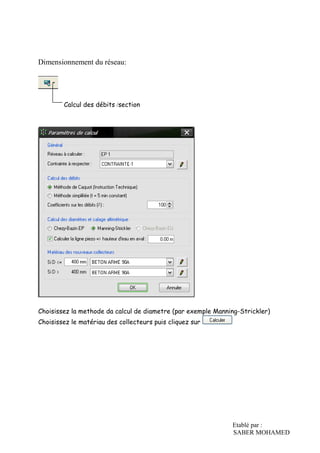

Dimensionnement du réseau:
Calcul des débits /section
Choisissez la methode da calcul de diametre (par exemple Manning-Strickler)
Choisissez le matériau des collecteurs puis cliquez sur

11. Etablé par :
SABER MOHAMED

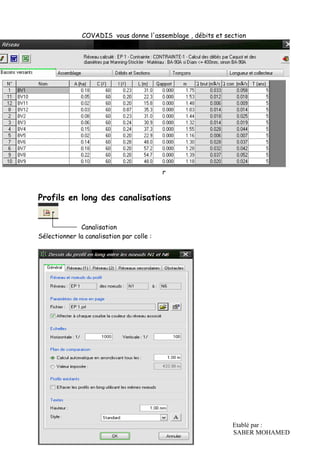

COVADIS vous donne l'assemblage , débits et section
r
Profils en long des canalisations
Canalisation
Sélectionner la canalisation par colle :

12. Etablé par :
SABER MOHAMED

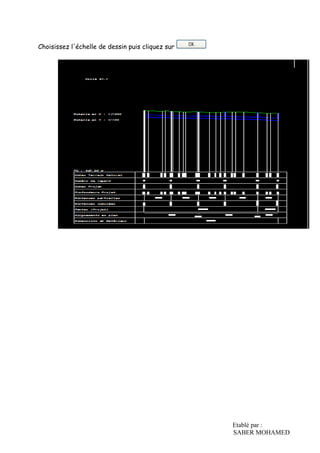

Choisissez l'échelle de dessin puis cliquez sur
