1. Formule De Caquot
 Q= K* C µ
* I α
* A β
(pour le Débit brut)
 Qp = K* C µ
* Iα
* A β
* m (pour le Débit corrigé)
Avec
 µ = 1 ÷ (1 + 0.287 * b)
 α = (-0.41 * b) ÷ (1 + 0.287 * b)
 β = (0.507 * b + 0.95) ÷ (1 + 0.287 * b)
 K = ((a ÷ 6.6) * 0.5b
) µ
 m = (M ÷ 2) [(0.84 * b) ÷ (1 + 0.287 * b)]
 M = L ÷ √(Aj)
Et
 Q: Débit de pointebrut (m3
/s)
 Qp : Débit de pointecorrigé (m3
/s)
 C: Coefficient de ruissellement
 I: Pente moyenne du BV (m/m)
 A: Surface du BV (ha)
 m: Coefficient de la correction de débit
 M : Coefficient d’allongement
 L : Longueur hydrauliquedu bassin (hm)
 K, µ, α, β : sont des coefficients qui dépendent des
coefficients de MONTANA a et b.

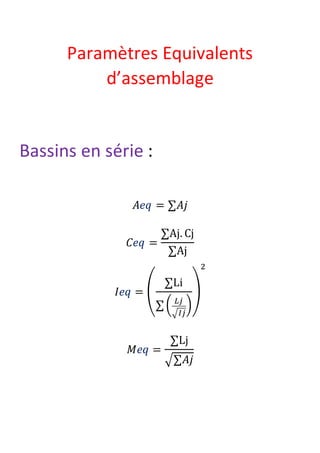

2. Paramètres Equivalents
d’assemblage
Bassins en série :
𝐴𝑒𝑞 = ∑𝐴𝑗
𝐶𝑒𝑞 =
∑Aj. Cj
∑Aj
𝐼𝑒𝑞 = (
∑Li
∑ ( 𝐿𝑗
√ 𝐼𝑗
)
)
2
𝑀𝑒𝑞 =
∑Lj
√∑𝐴𝑗

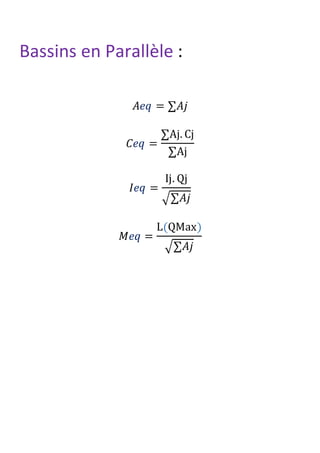

3. Bassins en Parallèle :
𝐴𝑒𝑞 = ∑𝐴𝑗
𝐶𝑒𝑞 =
∑Aj. Cj
∑Aj
𝐼𝑒𝑞 =
Ij. Qj
√∑𝐴𝑗
𝑀𝑒𝑞 =
L(QMax)
√∑𝐴𝑗

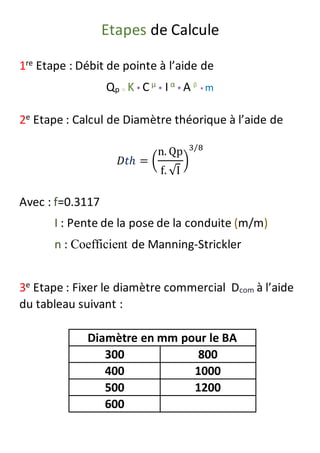

4. Etapes de Calcule
1re Etape : Débit de pointe à l’aide de
Qp = K * C µ
* I α
* A β
* m
2e Etape : Calcul de Diamètre théorique à l’aide de
𝐷𝑡ℎ = (
n. Qp
f. √I
)
3/8
Avec : f=0.3117
I : Pente de la pose de la conduite (m/m)
n : Coefficient de Manning-Strickler
3e Etape : Fixer le diamètre commercial Dcom à l’aide
du tableau suivant :
Diamètre en mm pour le BA
300 800
400 1000
500 1200
600

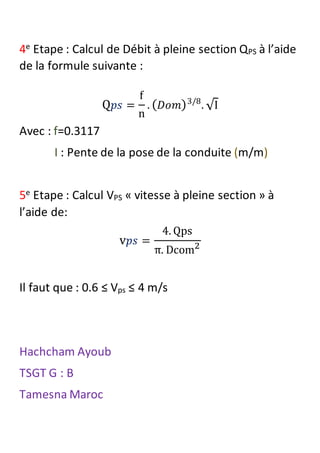

5. 4e Etape : Calcul de Débit à pleine section QPS à l’aide
de la formule suivante :
Q 𝑝𝑠 =
f
n
. ( 𝐷𝑜𝑚)3/8
. √I
Avec : f=0.3117
I : Pente de la pose de la conduite (m/m)
5e Etape : Calcul VPS « vitesse à pleine section » à
l’aide de:
v 𝑝𝑠 =
4. Qps
π. Dcom2
Il faut que : 0.6 ≤ Vps ≤ 4 m/s
Hachcham Ayoub
TSGT G : B
Tamesna Maroc
