SOUTENANCE DE PROJET DE FIN D’ETUDES
Présenté par : El Fadili Hamza
Encadré par : Mr. El Oudghiri Mohammed, ECOR-
BTP,MARRAKECH
FILIERE LICENCE PROFESSIONNELLE
STADLS

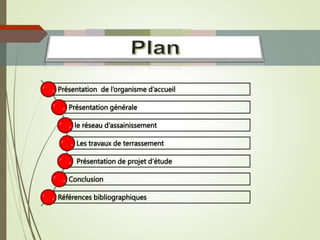

Présentation de l’organisme d’accueil
Présentation générale
le réseau d’assainissement
Les travaux de terrassement
Présentation de projet d’étude
Conclusion
Références bibliographiques
Présentation l'organismed’accueil :
 Dénomination : Etude-Coordination-Réalisation des bâtiments et Travaux
Publics.
 Statut juridique: Société à responsabilité limitée.
 Directeur : Mr. El Oudghiri Mohammed.
 Effectif : 3 personnels.
 ADDRESS : Résidence Jazoud Lot N°6 Avenue ; Yacoub El Mansour ; Guéliz
Marrakech
Logo ECOR-BTP
Présentation générale
 Définition du VRD
 Phases d’un projet V.R.D
 Présentation de projet

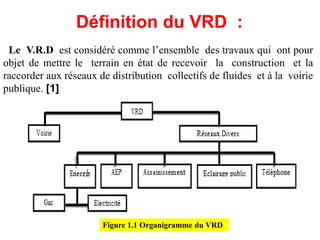

Définition du VRD :
Le V.R.D est considéré comme l’ensemble des travaux qui ont pour
objet de mettre le terrain en état de recevoir la construction et la
raccorder aux réseaux de distribution collectifs de fluides et à la voirie
publique. [1]
Figure 1.1 Organigramme du VRD

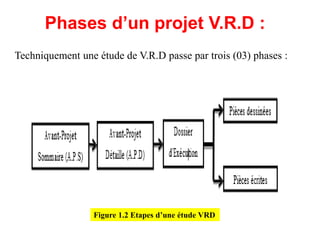

Phases d’un projet V.R.D :
Techniquement une étude de V.R.D passe par trois (03) phases :
Figure 1.2 Etapes d’une étude VRD
Présentation de projet
 Introduction
 Données de base
Figure 1.3 Situation du site à l’échelle de l’agglomération [Google Maps]
Situation de projet :
Données de base

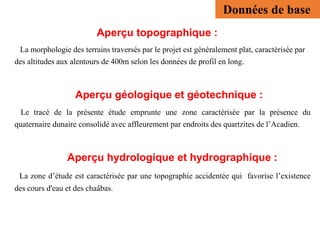

Aperçu topographique :
La morphologie des terrains traversés par le projet est généralement plat, caractérisée par
des altitudes aux alentours de 400m selon les données de profil en long.
Aperçu géologique et géotechnique :
Le tracé de la présente étude emprunte une zone caractérisée par la présence du
quaternaire dunaire consolidé avec affleurement par endroits des quartzites de l’Acadien.
Aperçu hydrologique et hydrographique :
La zone d’étude est caractérisée par une topographie accidentée qui favorise l’existence
des cours d'eau et des chaâbas.
Données de base
Les données météorologiques:
a) La pluviométrie: un climat de type semi-aride
la carte des Isohyètes est de 350mm/an.
b) Le vent : le vent souffle dans la direction sud-ouest en été.
La vitesse moyenne mensuelle varie entre 1,3 m/s et 2,6 m/s
c) La température : la moyenne annuelle est d’environ 20 °C à 22 °C.
Les températures maximales et minimales sont respectivement
44 °C 10°C
Données de base

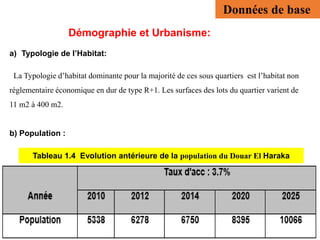

Démographie et Urbanisme:
a) Typologie de l’Habitat:
La Typologie d’habitat dominante pour la majorité de ces sous quartiers est l’habitat non
réglementaire économique en dur de type R+1. Les surfaces des lots du quartier varient de
11 m2 à 400 m2.
b) Population :
Tableau 1.4 Evolution antérieure de la population du Douar El Haraka
Données de base

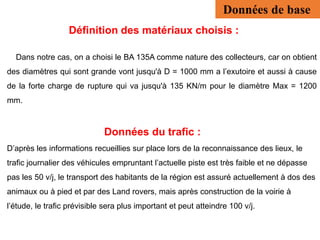

Définition des matériaux choisis :
Dans notre cas, on a choisi le BA 135A comme nature des collecteurs, car on obtient
des diamètres qui sont grande vont jusqu'à D = 1000 mm a l’exutoire et aussi à cause
de la forte charge de rupture qui va jusqu'à 135 KN/m pour le diamètre Max = 1200
mm.
Données du trafic :
D’après les informations recueillies sur place lors de la reconnaissance des lieux, le
trafic journalier des véhicules empruntant l’actuelle piste est très faible et ne dépasse
pas les 50 v/j, le transport des habitants de la région est assuré actuellement à dos des
animaux ou à pied et par des Land rovers, mais après construction de la voirie à
l’étude, le trafic prévisible sera plus important et peut atteindre 100 v/j.
Données de base
Réseau d’assainissement
 Introduction bibliographique
 Etude de projet

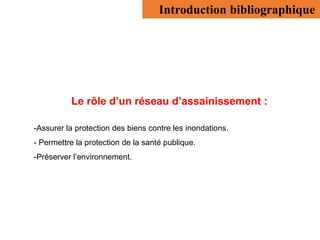

Le rôle d’un réseau d’assainissement :
-Assurer la protection des biens contre les inondations.
- Permettre la protection de la santé publique.
-Préserver l’environnement.
Introduction bibliographique
Introduction bibliographique
Accessoires du réseau d’assainissement :

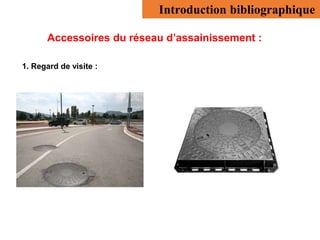

1. Regard de visite :
Introduction bibliographique

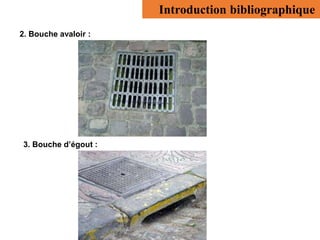

2. Bouche avaloir :
3. Bouche d’égout :
Introduction bibliographique

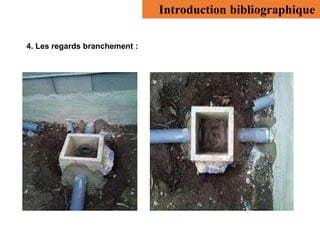

4. Les regards branchement :
Introduction bibliographique

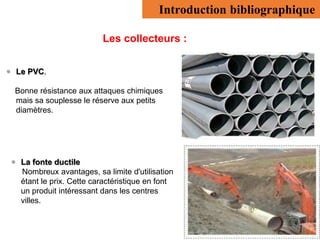

Les collecteurs :
 Le PVC.
Bonne résistance aux attaques chimiques
mais sa souplesse le réserve aux petits
diamètres.
 La fonte ductile
Nombreux avantages, sa limite d'utilisation
étant le prix. Cette caractéristique en font
un produit intéressant dans les centres
villes.
Introduction bibliographique

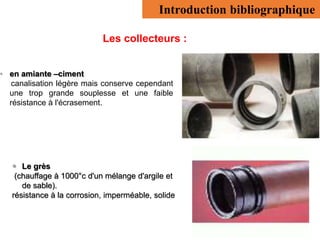

Les collecteurs :
• en amiante –ciment
canalisation légère mais conserve cependant
une trop grande souplesse et une faible
résistance à l'écrasement.
 Le grès
(chauffage à 1000°c d'un mélange d'argile et
de sable).
résistance à la corrosion, imperméable, solide
Différents systèmes des réseaux d'assainissement :
Introduction bibliographique

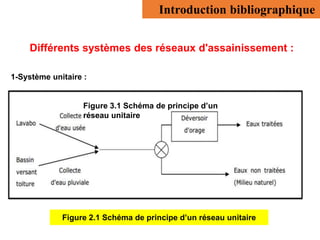

1-Système unitaire :
Figure 3.1 Schéma de principe d’un
réseau unitaire
Figure 2.1 Schéma de principe d’un réseau unitaire
Introduction bibliographique
2-Système séparatif :
Figure 2.2 schéma de principe d’un réseau séparatif
Introduction bibliographique

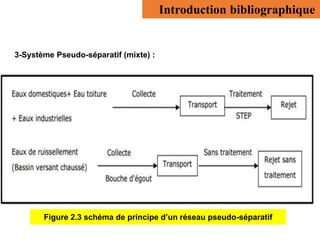

3-Système Pseudo-séparatif (mixte) :
Figure 2.3 schéma de principe d’un réseau pseudo-séparatif
Introduction bibliographique

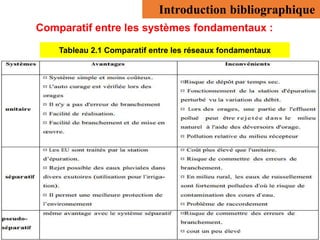

Comparatif entre les systèmes fondamentaux :
Tableau 2.1 Comparatif entre les réseaux fondamentaux
Etude de projet

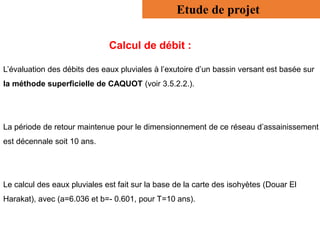

Calcul de débit :
L’évaluation des débits des eaux pluviales à l’exutoire d’un bassin versant est basée sur
la méthode superficielle de CAQUOT (voir 3.5.2.2.).
La période de retour maintenue pour le dimensionnement de ce réseau d’assainissement
est décennale soit 10 ans.
Le calcul des eaux pluviales est fait sur la base de la carte des isohyètes (Douar El
Harakat), avec (a=6.036 et b=- 0.601, pour T=10 ans).
Etude de projet

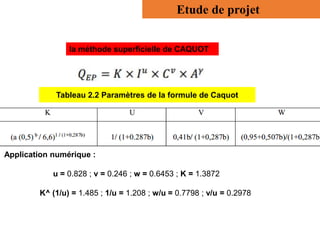

Application numérique :
u = 0.828 ; v = 0.246 ; w = 0.6453 ; K = 1.3872
K^ (1/u) = 1.485 ; 1/u = 1.208 ; w/u = 0.7798 ; v/u = 0.2978
la méthode superficielle de CAQUOT
Tableau 2.2 Paramètres de la formule de Caquot
Calcul de débit des BV élémentaires :
Etude de projet
Etude de projet

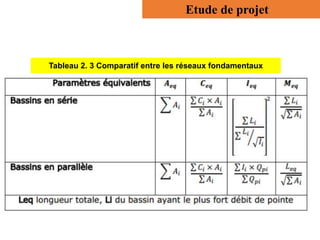

Tableau 2. 3 Comparatif entre les réseaux fondamentaux
Assemblage des BV:
Etude de projet

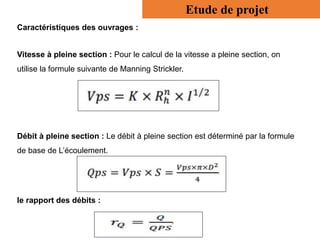

Caractéristiques des ouvrages :
Vitesse à pleine section : Pour le calcul de la vitesse a pleine section, on
utilise la formule suivante de Manning Strickler.
Débit à pleine section : Le débit à pleine section est déterminé par la formule
de base de L’écoulement.
le rapport des débits :
Etude de projet
Etude de projet

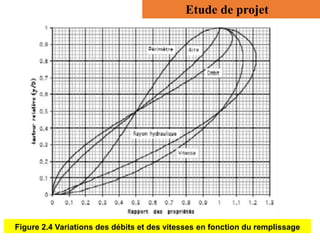

Figure 2.4 Variations des débits et des vitesses en fonction du remplissage

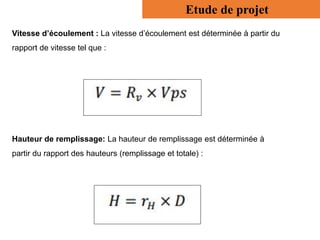

Vitesse d’écoulement : La vitesse d’écoulement est déterminée à partir du
rapport de vitesse tel que :
Hauteur de remplissage: La hauteur de remplissage est déterminée à
partir du rapport des hauteurs (remplissage et totale) :
Etude de projet

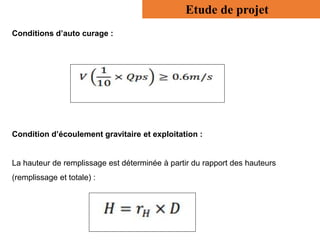

Conditions d’auto curage :
Condition d’écoulement gravitaire et exploitation :
La hauteur de remplissage est déterminée à partir du rapport des hauteurs
(remplissage et totale) :
Etude de projet

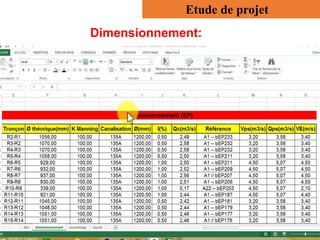

Dimensionnement:
Etude de projet
Etude de projet

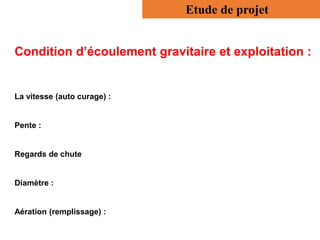

Condition d’écoulement gravitaire et exploitation :
La vitesse (auto curage) :
Pente :
Regards de chute
Diamètre :
Aération (remplissage) :
Cubatures et estimation de Cout
 Introduction bibliographique
 Etude de projet
Avant métré du réseau d’assainissement :
Etude de projet

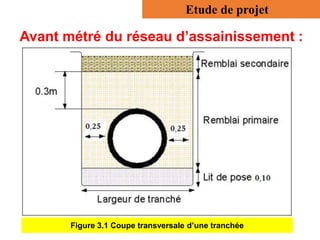

Figure 3.1 Coupe transversale d’une tranchée

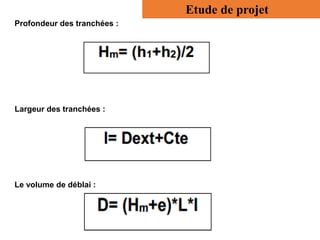

Profondeur des tranchées :
Largeur des tranchées :
Le volume de déblai :
Etude de projet

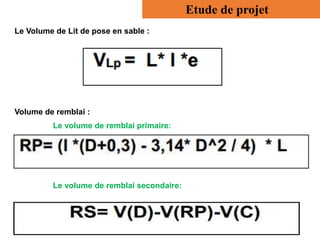

Le Volume de Lit de pose en sable :
Volume de remblai :
Le volume de remblai primaire:
Etude de projet
Le volume de remblai secondaire:

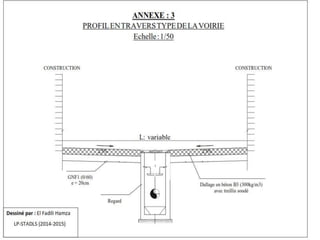

Plan de la voirie

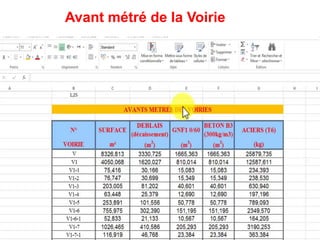

Avant métré de la Voirie

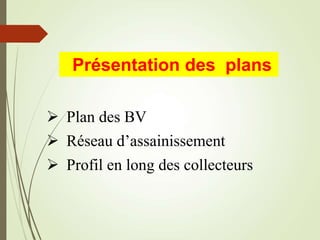

Présentation des plans
 Plan des BV
 Réseau d’assainissement
 Profil en long des collecteurs
Plan des BV

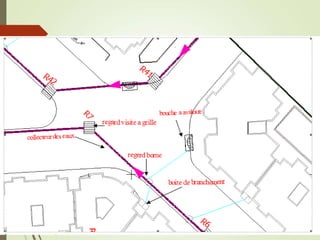

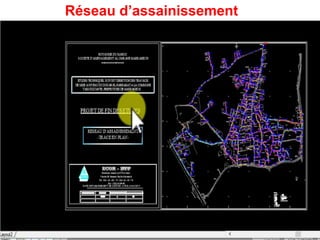

Réseau d’assainissement

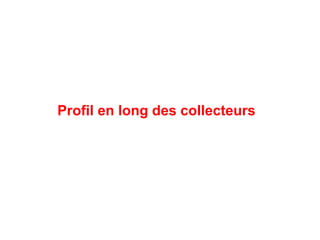

Profil en long des collecteurs

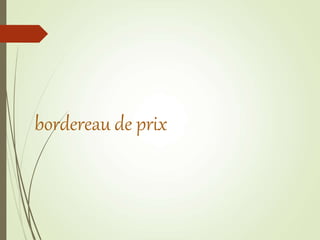

bordereau de prix
bordereau de prix

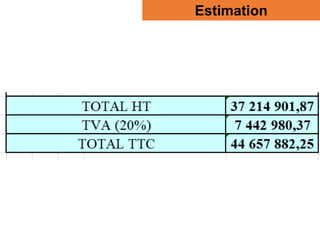

Estimation
Travaux Préparatoires
Estimation
La Voirie
Estimation
Conclusion

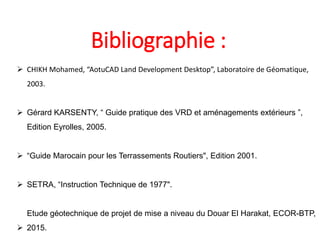

Bibliographie :
 CHIKH Mohamed, “AotuCAD Land Development Desktop”, Laboratoire de Géomatique,
2003.
 Gérard KARSENTY, “ Guide pratique des VRD et aménagements extérieurs ”,
Edition Eyrolles, 2005.
 “Guide Marocain pour les Terrassements Routiers", Edition 2001.
 SETRA, “Instruction Technique de 1977".
Etude géotechnique de projet de mise a niveau du Douar El Harakat, ECOR-BTP,
 2015.
Merci pour
votre
attention
