Barrage anti Inondation



Water                           rails ®


 RCY Barrages Anti-inondation        1

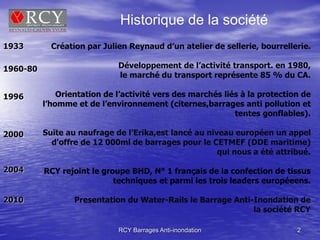

Historique de la société
1933        Création par Julien Reynaud d’un atelier de sellerie, bourrellerie.

1960-80                      Développement de l’activité transport. en 1980,
                             le marché du transport représente 85 % du CA.

1996          Orientation de l’activité vers des marchés liés à la protection de
          l’homme et de l’environnement (citernes,barrages anti pollution et
                                                            tentes gonflables).

2000      Suite au naufrage de l’Erika,est lancé au niveau européen un appel
            d'offre de 12 000ml de barrages pour le CETMEF (DDE maritime)
                                                       qui nous a été attribué.

2004      RCY rejoint le groupe BHD, N° 1 français de la confection de tissus
                            techniques et parmi les trois leaders européeens.

2010              Presentation du Water-Rails le Barrage Anti-Inondation de
                                                              la société RCY

                             RCY Barrages Anti-inondation                   2
Domaine d’utilisation
Water Rails est une digue anti-inondation modulable
et polyvalente, utilisable pour des niveaux d’eau
variant de 35 cm à 2 mètres sur une longueur
illimitée. Elle est utilisée :



   • A titre préventif à l’annonce d’une crue




                 RCY Barrages Anti-inondation    3
Les avantages

Water Rails assure un très haut niveau de protection et de sécurité :


    –   des voies de circulation
    –   des sites industriels
    –   des sites historiques
    –   des sites stratégiques

Rapide à mettre en œuvre de par son poids et son faible volume plié

Equipé de raccords normalisés



                         RCY Barrages Anti-inondation                   4

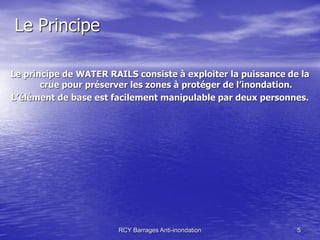

Le Principe

Le principe de WATER RAILS consiste à exploiter la puissance de la
       crue pour préserver les zones à protéger de l’inondation.
L’élément de base est facilement manipulable par deux personnes.




                       RCY Barrages Anti-inondation            5
Les composants
      Il comporte :

  Des monotubes, des monotubes universels, des bitubes à
  membranes alvéolées

                 De diamètre 400 mm à 1000 mm
       Fabrication en plusieurs longueurs allant de 5 à 30 m


       Possibilité de fabriquer des éléments sur-mesure
 Des pièces de raccordement droit ou d’angle existent dans les
                         quatre diamètres.




                      RCY Barrages Anti-inondation               6
Les hauteurs d’eau
                       Hauteur d'eau        Hauteur d'eau   Hauteur d'eau
    Configuration       retenue en           retenue en      retenue en
des mono et bi tubes
                       Ø400 mm               Ø600 mm        Ø800 mm

                       300 mm                450 mm         620 mm

                       600 mm                900 mm 1200 mm



                       900 mm 1350 mm 1800 mm

                       RCY Barrages Anti-inondation                   7

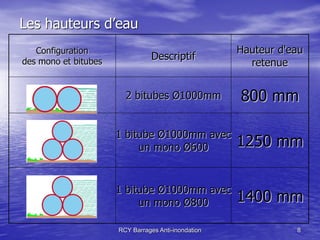

Les hauteurs d’eau
   Configuration                                     Hauteur d'eau
des mono et bitubes
                                 Descriptif
                                                       retenue


                        2 bitubes Ø1000mm            800 mm

                      1 bitube Ø1000mm avec
                           un mono Ø600              1250 mm

                      1 bitube Ø1000mm avec
                           un mono Ø800              1400 mm
                      RCY Barrages Anti-inondation              8
Temps de mise en œuvre
Temps de mise en place de 100 mètres linéaires de barrages en éléments de 20 mètres *




           * Les temps de mise en place sont donnés à titre indicatif,
                 ils sont calculés pour un remplissage simultané
                   de 2 tubes avec une pompe de 45 m3/heure.
                                 RCY Barrages Anti-inondation                           9
Mise en place des Water rails®

1) Dépliage sur site




                   RCY Barrages Anti-inondation   10
Mise en place des Water rails®

2) Gonflage




 Permet une mise en place plus aisée en particulier pour
   les configurations avec plusieurs tubes superposés

                   RCY Barrages Anti-inondation            11
Mise en place des Water rails®

3) Disposition et manchons




Déplacement des barrages gonflés d’air
Manchons assurant l’étanchéité entre les différents éléments


                    RCY Barrages Anti-inondation         12
Mise en place des Water rails®

  4) Gonflage à l’eau




Remplissage avec des raccords :
  – Storz
  – Guillemin (1/2 raccord symétrique)

      Trop plein pour chasser l’air au cours du remplissage
                      RCY Barrages Anti-inondation            13
Mise en place des Water rails®

5) Création de la zone de sécurité




                 RCY Barrages Anti-inondation   14
Mise en place des Water rails®

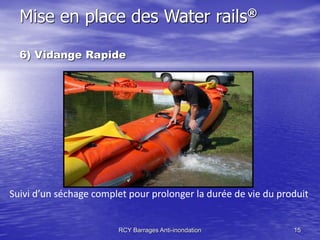

  6) Vidange Rapide




Suivi d’un séchage complet pour prolonger la durée de vie du produit


                        RCY Barrages Anti-inondation            15
Responsabilité sociale de l’entreprise

Tous nos produits pvc sont recyclés par une filiale du groupe
Ferrari :




Tous nos produits sont conçus et fabriqués sur notre site de
Louhans (71) a partir de PVC Français




                    RCY Barrages Anti-inondation           16
RCY
Barrages Anti-pollution     Citernes Ouvertes            Reserves Incendie




  Tentes Gonflables              Industrie               Stores extérieur




                          RCY Barrages Anti-inondation                      17
