Le document présente les concepts fondamentaux d'IBM Tivoli Storage Manager (TSM) 7.1.1, qui offre une solution unique pour gérer la sauvegarde, l'archivage et la migration des données. Il décrit aussi les fonctionnalités clés, telles que la déduplication, la gestion des serveurs physiques et virtuels, ainsi que les options de plan de reprise après sinistre. Enfin, il met en avant les services et l'expertise offerts par l'entreprise d.fi en matière de TSM.

1. Les concepts de
base de
TSM 7.1.1
Café-Techno du 4/11/14
Marie-Christine Gamet
mcg@d-fi.fr
Nov. 2014

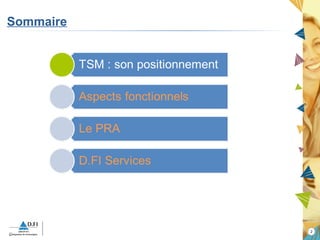

2. 2
Sommaire

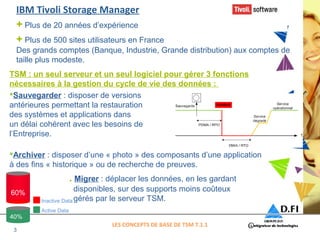

3. IBM Tivoli Storage Manager
+ Plus de 20 années d’expérience
+ Plus de 500 sites utilisateurs en France
Des grands comptes (Banque, Industrie, Grande distribution) aux comptes de
taille plus modeste.
TSM : un seul serveur et un seul logiciel pour gérer 3 fonctions
nécessaires à la gestion du cycle de vie des données :
Sauvegarder : disposer de versions
antérieures permettant la restauration
des systèmes et applications dans
un délai cohérent avec les besoins de
l’Entreprise.
Archiver : disposer d’une « photo » des composants d’une application
à des fins « historique » ou de recherche de preuves.
 . Migrer : déplacer les données, en les gardant
3
disponibles, sur des supports moins coûteux
gérés par le serveur TSM.
LES CONCEPTS DE BASE DE TSM 7.1.1
60%
40%
Inactive Data
Active Data

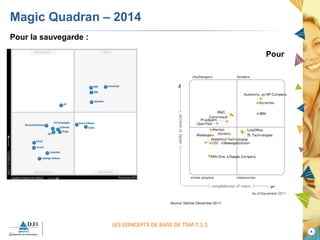

4. 4
Magic Quadran – 2014
Pour la sauvegarde :
Pour
l’archivage :
LES CONCEPTS DE BASE DE TSM 7.1.1

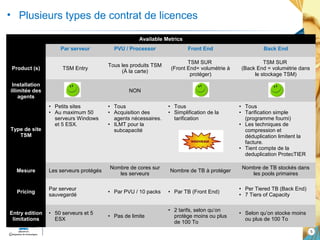

5. 5
Available Metrics
Par serveur PVU / Processor Front End Back End
Product (s) TSM Entry Tous les produits TSM
(À la carte)
TSM SUR
(Front End= volumétrie à
protéger)
TSM SUR
(Back End = volumétrie dans
le stockage TSM)
Installation
illimitée des
agents
NON Yes Yes
Type de site
TSM
• Petits sites
• Au maximum 50
serveurs Windows
et 5 ESX.
• Tous
• Acquisition des
agents nécessaires.
• ILMT pour la
subcapacité
• Tous
• Simplification de la
tarification
• Tous
• Tarification simple
(programme fourni)
• Les techniques de
compression et
déduplication limitent la
facture.
• Tient compte de la
deduplication ProtecTIER
Mesure Les serveurs protégés Nombre de cores sur
les serveurs Nombre de TB à protéger Nombre de TB stockés dans
les pools primaires
sauvegardé • Par PVU / 10 packs • Par TB (Front End) • Per Tiered TB (Back End)
• 7 Tiers of Capacity
Pricing Par serveur
Entry edition
limitations
• 50 serveurs et 5
ESX • Pas de limite
• 2 tarifs, selon qu’on
protège moins ou plus
de 100 To
• Selon qu’on stocke moins
ou plus de 100 To
• Plusieurs types de contrat de licences

6. 6
Sommaire

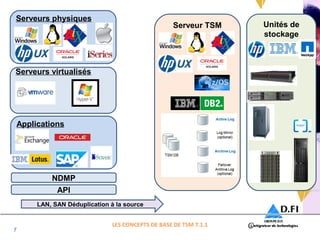

7. Serveurs physiques
Serveurs virtualisés
Applications
7
Serveur TSM Unités de
stockage
LAN, SAN Déduplication à la source
LES CONCEPTS DE BASE DE TSM 7.1.1
NDMP
API

8. 8

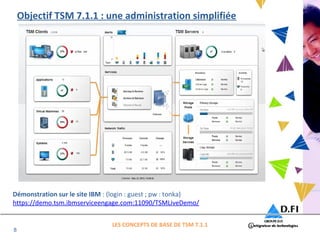

Objectif TSM 7.1.1 : une administration simplifiée
Démonstration sur le site IBM : (login : guest ; pw : tonka)
https://demo.tsm.ibmserviceengage.com:11090/TSMLiveDemo/
LES CONCEPTS DE BASE DE TSM 7.1.1

9. Paramétrer TSM avec OPS Center
9
LES CONCEPTS DE BASE DE TSM 7.1.1

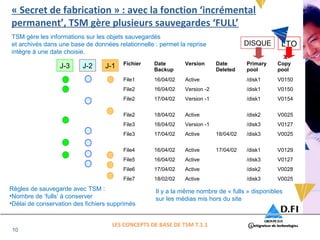

10. « Secret de fabrication » : avec la fonction ‘incrémental
permanent’, TSM gère plusieurs sauvegardes ‘FULL’
TSM gère les informations sur les objets sauvegardés
et archivés dans une base de données relationnelle : permet la reprise
intègre à une date choisie.
10
Fichier Date
Backup
Version Date
Deleted
DISQUE LTO
Primary
pool
Copy
pool
File1 16/04/02 Active /disk1 V0150
File2 16/04/02 Version -2 /disk1 V0150
File2
17/04/02
Version -1 /disk1 V0154
File2 18/04/02 Active /disk2 V0025
File3 16/04/02 Version -1 /disk3 V0127
File3
17/04/02 Active 18/04/02 /disk3 V0025
File4 16/04/02 Active 17/04/02 /disk1 V0129
File5 16/04/02 Active /disk3 V0127
File6 17/04/02 Active /disk2 V0028
File7 18/02/02 Active /disk3 V0025
J-3 J-2 J-1
Règles de sauvegarde avec TSM :
•Nombre de ‘fulls’ à conserver
•Délai de conservation des fichiers supprimés
Il y a la même nombre de « fulls » disponibles
sur les médias mis hors du site
LES CONCEPTS DE BASE DE TSM 7.1.1

11. 11

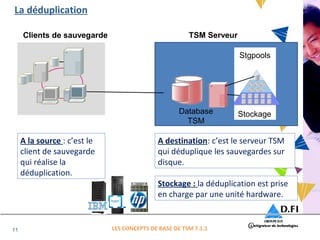

A la source : c’est le
client de sauvegarde
qui réalise la
déduplication.
Database
TSM
Stockage
Clients de sauvegarde TSM Serveur
Stgpools
A destination: c’est le serveur TSM
qui déduplique les sauvegardes sur
disque.
Stockage : la déduplication est prise
en charge par une unité hardware.
LES CONCEPTS DE BASE DE TSM 7.1.1
La déduplication

12. 12

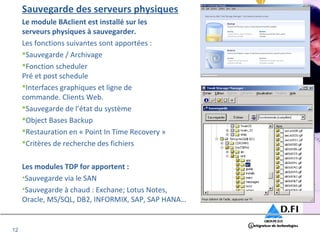

Sauvegarde des serveurs physiques
Le module BAclient est installé sur les
serveurs physiques à sauvegarder.
Les fonctions suivantes sont apportées :
Sauvegarde / Archivage
Fonction scheduler
Pré et post schedule
Interfaces graphiques et ligne de
commande. Clients Web.
Sauvegarde de l’état du système
Object Bases Backup
Restauration en « Point In Time Recovery »
Critères de recherche des fichiers
Les modules TDP for apportent :
•Sauvegarde via le SAN
•Sauvegarde à chaud : Exchane; Lotus Notes,
Oracle, MS/SQL, DB2, INFORMIX, SAP, SAP HANA…

13. Sauvegarde des serveurs virtualisés
Pas d’agent installé dans les serveurs virtualisés.
L’agent de sauvegarde est installé dans un proxy-node (physique ou
virtuel)
Les fonctions suivantes sont apportées :
Découverte automatique des VM
Sauvegarde incrémentale permanente en CBP
Restauration de la VM
Restauration des fichiers
•Machines
guest
•Machines hosts
(ESX, ESXi)
•VMDK
•SAN
Administration depuis le vCenter
13
Changed Block
Tracking
•API TSM
• Client TSM
• TSM for VE
Recovery Agent
•NAS/local
•VMFS
•Datastore •Datastore •Datastore
Expiration des blocs
non-utilisés sur le
serveur TSM
Serveur
TSM
vCenter

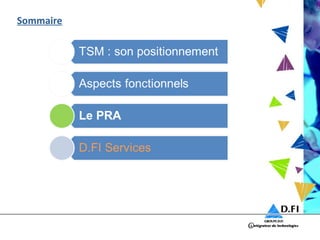

14. Sommaire

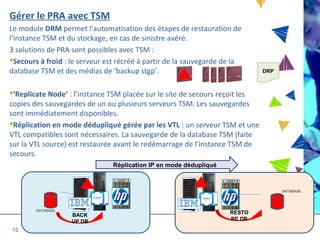

15. Gérer le PRA avec TSM
Le module DRM permet l’automatisation des étapes de restauration de
l’instance TSM et du stockage, en cas de sinistre avéré.
3 solutions de PRA sont possibles avec TSM :
Secours à froid : le serveur est récréé à partir de la sauvegarde de la
database TSM et des médias de ‘backup stgp’.
‘Replicate Node’ : l’instance TSM placée sur le site de secours reçoit les
copies des sauvegardes de un ou plusieurs serveurs TSM. Les sauvegardes
sont immédiatement disponibles.
Réplication en mode dédupliqué gérée par les VTL : un serveur TSM et une
VTL compatibles sont nécessaires. La sauvegarde de la database TSM (faite
sur la VTL source) est restaurée avant le redémarrage de l’instance TSM de
secours.
15
Réplication IP en mode dédupliqué
DATABASE
DATABASE
BACK
UP DB
RESTO
RE DB
DRP

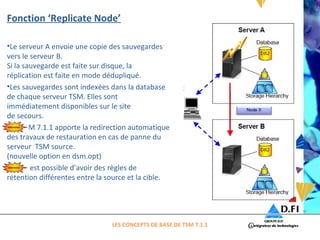

16. Fonction ‘Replicate Node’
•Le serveur A envoie une copie des sauvegardes
vers le serveur B.
Si la sauvegarde est faite sur disque, la
réplication est faite en mode dédupliqué.
•Les sauvegardes sont indexées dans la database
de chaque serveur TSM. Elles sont
immédiatement disponibles sur le site
de secours.
• TSM 7.1.1 apporte la redirection automatique
des travaux de restauration en cas de panne du
serveur TSM source.
(nouvelle option en dsm.opt)
• Il est possible d’avoir des règles de
rétention différentes entre la source et la cible.
LES CONCEPTS DE BASE DE TSM 7.1.1

17. 1177

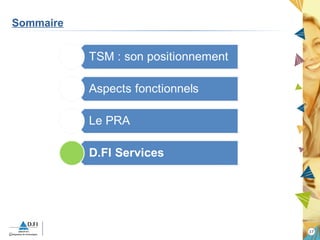

Sommaire

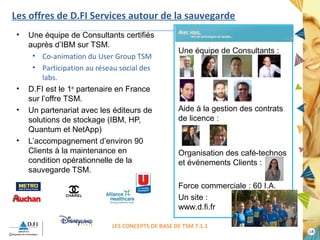

18. 1188
Les offres de D.FI Services autour de la sauvegarde
• Une équipe de Consultants certifiés
auprès d’IBM sur TSM.
• Co-animation du User Group TSM
• Participation au réseau social des
labs.
• D.FI est le 1er partenaire en France
sur l’offre TSM.
• Un partenariat avec les éditeurs de
solutions de stockage (IBM, HP,
Quantum et NetApp)
• L’accompagnement d’environ 90
Clients à la maintenance en
condition opérationnelle de la
sauvegarde TSM.
Une équipe de Consultants :
Aide à la gestion des contrats
de licence :
Organisation des café-technos
et événements Clients :
Force commerciale : 60 I.A.
Un site :
www.d.fi.fr
LES CONCEPTS DE BASE DE TSM 7.1.1

19. 1199

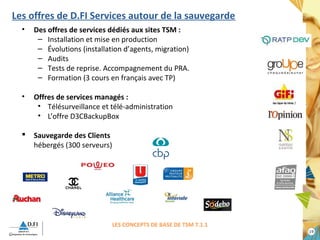

Les offres de D.FI Services autour de la sauvegarde
• Des offres de services dédiés aux sites TSM :
– Installation et mise en production
– Évolutions (installation d’agents, migration)
– Audits
– Tests de reprise. Accompagnement du PRA.
– Formation (3 cours en français avec TP)
• Offres de services managés :
• Télésurveillance et télé-administration
• L’offre D3CBackupBox
 Sauvegarde des Clients
hébergés (300 serveurs)
LES CONCEPTS DE BASE DE TSM 7.1.1

20. 20
MERCI DE VOTRE ATTENTION
DES QUESTIONS ?
