FNCCR - Paris
3 décembre 2018
1
François Lacombe
www.infos-reseaux.com
InfosReseaux

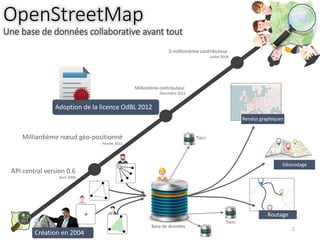

OpenStreetMap
Une base de données collaborative avant tout
2
Création en 2004
Adoption de la licence OdBL 2012
Millionième contributeur
Décembre 2012
5-millionième contributeur
Juillet 2018
Milliardième nœud géo-positionné
Février 2011
Rendus graphiques
Géocodage
Routage
Base de données
Tiers
Tiers
API central version 0.6
Avril 2009
3

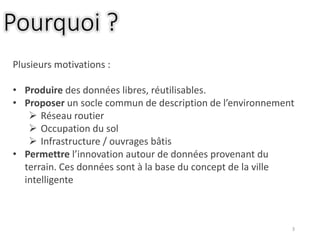

Pourquoi ?
Plusieurs motivations :
• Produire des données libres, réutilisables.
• Proposer un socle commun de description de l’environnement
 Réseau routier
 Occupation du sol
 Infrastructure / ouvrages bâtis
• Permettre l’innovation autour de données provenant du
terrain. Ces données sont à la base du concept de la ville
intelligente

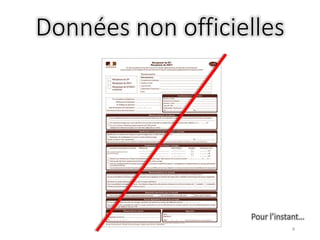

Données non officielles
4
Pour l’instant…
5

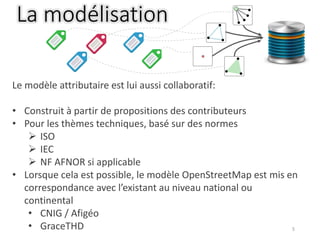

La modélisation
Le modèle attributaire est lui aussi collaboratif:
• Construit à partir de propositions des contributeurs
• Pour les thèmes techniques, basé sur des normes
 ISO
 IEC
 NF AFNOR si applicable
• Lorsque cela est possible, le modèle OpenStreetMap est mis en
correspondance avec l’existant au niveau national ou
continental
• CNIG / Afigéo
• GraceTHD

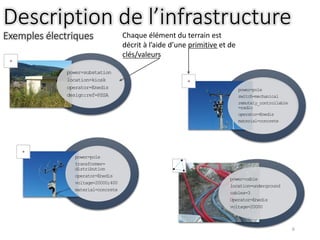

Description de l’infrastructure
Exemples électriques
6
power=substation
location=kiosk
operator=Enedis
design:ref=PSSA
power=pole
switch=mechanical
remotely_controllable
=radio
operator=Enedis
material=concrete
power=pole
transformer=
distribution
operator=Enedis
voltage=20000;400
material=concrete
power=cable
location=underground
cables=3
Operator=Enedis
voltage=20000
Chaque élément du terrain est
décrit à l’aide d’une primitive et de
clés/valeurs
7

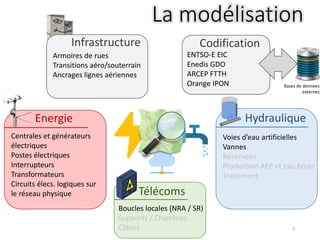

La modélisation
Energie
Télécoms
Hydraulique
CodificationInfrastructure
Armoires de rues
Transitions aéro/souterrain
Ancrages lignes aériennes
Centrales et générateurs
électriques
Postes électriques
Interrupteurs
Transformateurs
Circuits élecs. logiques sur
le réseau physique
Boucles locales (NRA / SR)
Supports / Chambres
Câbles
ENTSO-E EIC
Enedis GDO
ARCEP FTTH
Orange IPON
Voies d’eau artificielles
Vannes
Réservoirs
Production AEP et eau brute
Traitement
Bases de données
externes

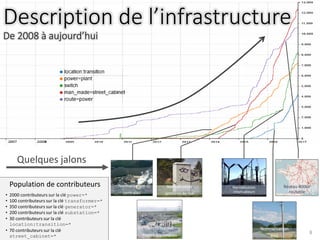

Description de l’infrastructure
De 2008 à aujourd’hui
8
Réseau 400kV
routable
Normalisation
interrupteurs
Normalisation
centrales
Normalisation
armoires de rue
Normalisation
RAS
Normalisation
Postes électriques
Quelques jalons
• 2000 contributeurs sur la clé power=*
• 100 contributeurs sur la clé transformer=*
• 350 contributeurs sur la clé generator=*
• 200 contributeurs sur la clé substation=*
• 30 contributeurs sur la clé
location:transition=*
• 70 contributeurs sur la clé
street_cabinet=*
Population de contributeurs
9
Contribuer sur le terrain
avec des outils mobiles
mediation-numerique.fr
Organisation régulières de « cartoparties » rassemblant
une équipe de contributeurs pour couvrir une zone
précise ou réalisation de traces GPS où les vues aériennes
manquent
10

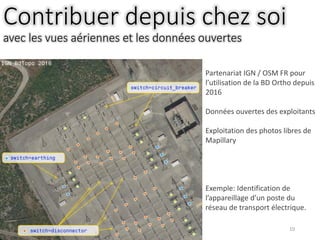

Contribuer depuis chez soi
avec les vues aériennes et les données ouvertes
Partenariat IGN / OSM FR pour
l’utilisation de la BD Ortho depuis
2016
Données ouvertes des exploitants
Exploitation des photos libres de
Mapillary
Exemple: Identification de
l’appareillage d’un poste du
réseau de transport électrique.
11

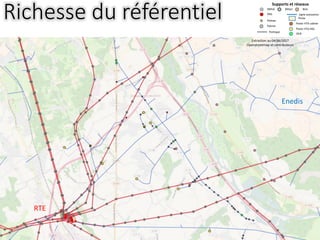

Richesse du référentiel RAS
Supports et réseaux
Métal Béton Bois
Portique
Poteau
Pylone
Ligne puissance
Poste
Poste HTA cabine
Poste HTA H61
OCR
Enedis
RTE
Extraction au 04/06/2017
Openstreetmap et contributeurs

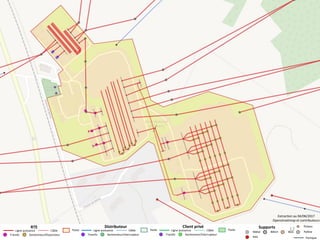

12
Transfo
Ligne puissance
Sectionneur/Disjoncteur
Câble
RTE
Transfo
Ligne puissance
Sectionneur/Interrupteur
Câble
RAS
Distributeur
Transfo
Ligne puissance
Sectionneur/Interrupteur
Câble
Client privé
Poste Poste Poste
Supports
Métal Béton Bois
Portique
Poteau
Pylône
Extraction au 04/06/2017
Openstreetmap et contributeurs
13

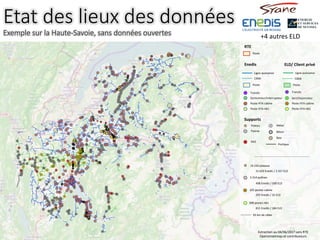

Etat des lieux des données
Exemple sur la Haute-Savoie, sans données ouvertes
Extraction au 04/06/2017 sans RTE
Openstreetmap et contributeurs
+4 autres ELD
RTE
Transfo
Ligne puissance
Sectionneur/Interrupteur
Câble
RAS
Enedis
Transfo
Ligne puissance
Sect/Disjoncteur
Câble
ELD/ Client privé
Poste
Poste Poste
Supports
Métal
Béton
Bois
Portique
Poteau
Pylone
Poste HTA cabine
Poste HTA H61
Poste HTA cabine
Poste HTA H61
19 233 poteaux
15 629 Enedis / 3 557 ELD
3 214 pylônes
408 Enedis / 500 ELD
325 postes cabine
999 postes H61
93 km de câble
815 Enedis / 184 ELD
293 Enedis / 32 ELD
14

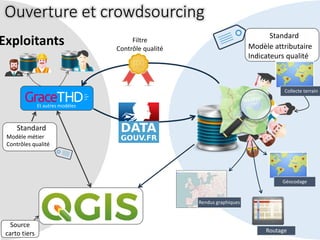

Rendus graphiques
Géocodage
Routage
Standard
Modèle attributaire
Indicateurs qualité
Exploitants Filtre
Contrôle qualité
Standard
Modèle métier
Contrôles qualité
Source
carto tiers
Collecte terrain
Ouverture et crowdsourcing
Et autres modèles

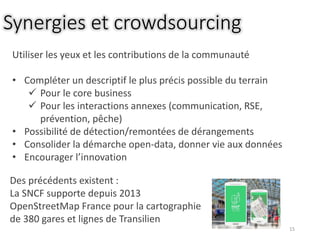

Synergies et crowdsourcing
15
Utiliser les yeux et les contributions de la communauté
• Compléter un descriptif le plus précis possible du terrain
 Pour le core business
 Pour les interactions annexes (communication, RSE,
prévention, pêche)
• Possibilité de détection/remontées de dérangements
• Consolider la démarche open-data, donner vie aux données
• Encourager l’innovation
Des précédents existent :
La SNCF supporte depuis 2013
OpenStreetMap France pour la cartographie
de 380 gares et lignes de Transilien

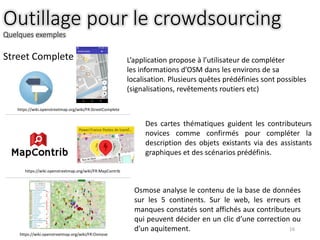

Outillage pour le crowdsourcing
Quelques exemples
16
Street Complete L’application propose à l’utilisateur de compléter
les informations d’OSM dans les environs de sa
localisation. Plusieurs quêtes prédéfinies sont possibles
(signalisations, revêtements routiers etc)
Des cartes thématiques guident les contributeurs
novices comme confirmés pour compléter la
description des objets existants via des assistants
graphiques et des scénarios prédéfinis.
Osmose analyse le contenu de la base de données
sur les 5 continents. Sur le web, les erreurs et
manques constatés sont affichés aux contributeurs
qui peuvent décider en un clic d’une correction ou
d’un aquitement.
https://wiki.openstreetmap.org/wiki/FR:MapContrib
https://wiki.openstreetmap.org/wiki/FR:StreetComplete
https://wiki.openstreetmap.org/wiki/FR:Osmose
Action !
Merci pour votre attention, avez-vous des questions ?
17
@InfosReseaux lacombef francoislacombe

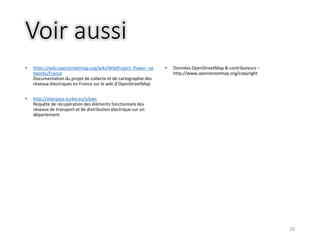

Voir aussi
• https://wiki.openstreetmap.org/wiki/WikiProject_Power_ne
tworks/France
Documentation du projet de collecte et de cartographie des
réseaux électriques en France sur le wiki d’OpenStreetMap
• http://overpass-turbo.eu/s/pwc
Requête de récupération des éléments fonctionnels des
réseaux de transport et de distribution électrique sur un
département
• Données OpenStreetMap & contributeurs –
http://www.openstreetmap.org/copyright
18

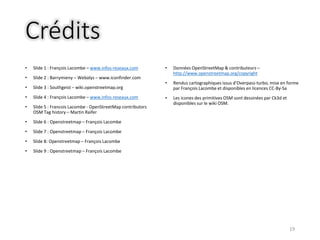

Crédits
• Slide 1 : François Lacombe – www.infos-reseaux.com
• Slide 2 : Barrymieny – Webalys – www.iconfinder.com
• Slide 3 : Southgeist – wiki.openstreetmap.org
• Slide 4 : François Lacombe – www.infos-reseaux.com
• Slide 5 : Francois Lacombe - OpenStreetMap contributors
OSM Tag history – Martin Raifer
• Slide 6 : Openstreetmap – François Lacombe
• Slide 7 : Openstreetmap – François Lacombe
• Slide 8: Openstreetmap – François Lacombe
• Slide 9 : Openstreetmap – François Lacombe
• Données OpenStreetMap & contributeurs –
http://www.openstreetmap.org/copyright
• Rendus cartographiques issus d’Overpass-turbo, mise en forme
par François Lacombe et disponibles en licences CC-By-Sa
• Les icones des primitives OSM sont dessinées par Ck3d et
disponibles sur le wiki OSM.
19

Contenu connexe

Tendances

Carto indoor et multiniveaux des gares SNCF Transilien - OpenStreetMap
Carto indoor et multiniveaux des gares SNCF Transilien - OpenStreetMapCarto indoor et multiniveaux des gares SNCF Transilien - OpenStreetMap
Carto indoor et multiniveaux des gares SNCF Transilien - OpenStreetMap
Florian Lainez

Présentation au GéoCamp Lyon de janvier2014
Présentation au GéoCamp Lyon de janvier2014Présentation au GéoCamp Lyon de janvier2014
Présentation au GéoCamp Lyon de janvier2014
Sylvain Maillard

Open Data dans les Transports publics en France
Open Data dans les Transports publics en FranceOpen Data dans les Transports publics en France
Open Data dans les Transports publics en France
transid

Les cartes & OSM, Marseille 2015-10
Les cartes & OSM, Marseille 2015-10Les cartes & OSM, Marseille 2015-10
Les cartes & OSM, Marseille 2015-10
Jean-Louis ZIMMERMANN

Cartographie indoor dans OpenStreetMap - SNCF Transilien
Cartographie indoor dans OpenStreetMap - SNCF TransilienCartographie indoor dans OpenStreetMap - SNCF Transilien
Cartographie indoor dans OpenStreetMap - SNCF Transilien
Florian Lainez

Observatoire interactif des accessibilités pour une mobilité urbaine intellig...
Observatoire interactif des accessibilités pour une mobilité urbaine intellig...Observatoire interactif des accessibilités pour une mobilité urbaine intellig...
Observatoire interactif des accessibilités pour une mobilité urbaine intellig...
VisionGEOMATIQUE2014

Services et ressources du Centre GéoStat
Services et ressources du Centre GéoStatServices et ressources du Centre GéoStat
Services et ressources du Centre GéoStat
Centre GéoStat, Bibliothèque, Université Laval

OpenStreetMap, du bigdata au smartdata géographique, PARIS 2016-11
OpenStreetMap, du bigdata au smartdata géographique, PARIS 2016-11OpenStreetMap, du bigdata au smartdata géographique, PARIS 2016-11
OpenStreetMap, du bigdata au smartdata géographique, PARIS 2016-11
Jean-Louis ZIMMERMANN

Présentation page carto réseau
Présentation page carto réseauPrésentation page carto réseau
Présentation page carto réseau
VincentMandinaud

Comment valoriser les données géographiques ?
Comment valoriser les données géographiques ?Comment valoriser les données géographiques ?
Comment valoriser les données géographiques ?
OpenDataSoft

Prez vedecom altair_meetup_open_transport_paris_17042019
Prez vedecom altair_meetup_open_transport_paris_17042019Prez vedecom altair_meetup_open_transport_paris_17042019
Prez vedecom altair_meetup_open_transport_paris_17042019
Open Transport meetup by Kisio

#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...
#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...
#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...
chavent nicolas

Zoom OpenStreetMap
Zoom OpenStreetMapZoom OpenStreetMap
Zoom OpenStreetMap
Indépendant

#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...
#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...
#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...
chavent nicolas

Suivi des modifications des données OpenStreetMap sur 380 gares
Suivi des modifications des données OpenStreetMap sur 380 garesSuivi des modifications des données OpenStreetMap sur 380 gares
Suivi des modifications des données OpenStreetMap sur 380 gares
Antoine Riche

Solution de Cartographie ideomap pour les collectivités territoriales
Solution de Cartographie ideomap pour les collectivités territorialesSolution de Cartographie ideomap pour les collectivités territoriales
Solution de Cartographie ideomap pour les collectivités territoriales
Indépendant

#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...
#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...
#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...
chavent nicolas

L'Open Data à la nantaise
L'Open Data à la nantaiseL'Open Data à la nantaise
L'Open Data à la nantaise
Arthur Sarazin

ABC accessibilité & mobilité urbaine, mai 2016
ABC accessibilité & mobilité urbaine, mai 2016ABC accessibilité & mobilité urbaine, mai 2016
ABC accessibilité & mobilité urbaine, mai 2016
Jean-Louis ZIMMERMANN


Tendances (20)

Carto indoor et multiniveaux des gares SNCF Transilien - OpenStreetMap
Carto indoor et multiniveaux des gares SNCF Transilien - OpenStreetMapCarto indoor et multiniveaux des gares SNCF Transilien - OpenStreetMap
Carto indoor et multiniveaux des gares SNCF Transilien - OpenStreetMap

Présentation au GéoCamp Lyon de janvier2014
Présentation au GéoCamp Lyon de janvier2014Présentation au GéoCamp Lyon de janvier2014
Présentation au GéoCamp Lyon de janvier2014

Open Data dans les Transports publics en France
Open Data dans les Transports publics en FranceOpen Data dans les Transports publics en France
Open Data dans les Transports publics en France

Les cartes & OSM, Marseille 2015-10
Les cartes & OSM, Marseille 2015-10Les cartes & OSM, Marseille 2015-10
Les cartes & OSM, Marseille 2015-10

Cartographie indoor dans OpenStreetMap - SNCF Transilien
Cartographie indoor dans OpenStreetMap - SNCF TransilienCartographie indoor dans OpenStreetMap - SNCF Transilien
Cartographie indoor dans OpenStreetMap - SNCF Transilien

Observatoire interactif des accessibilités pour une mobilité urbaine intellig...
Observatoire interactif des accessibilités pour une mobilité urbaine intellig...Observatoire interactif des accessibilités pour une mobilité urbaine intellig...
Observatoire interactif des accessibilités pour une mobilité urbaine intellig...

Services et ressources du Centre GéoStat
Services et ressources du Centre GéoStatServices et ressources du Centre GéoStat
Services et ressources du Centre GéoStat

OpenStreetMap, du bigdata au smartdata géographique, PARIS 2016-11
OpenStreetMap, du bigdata au smartdata géographique, PARIS 2016-11OpenStreetMap, du bigdata au smartdata géographique, PARIS 2016-11
OpenStreetMap, du bigdata au smartdata géographique, PARIS 2016-11

Présentation page carto réseau
Présentation page carto réseauPrésentation page carto réseau
Présentation page carto réseau

Comment valoriser les données géographiques ?
Comment valoriser les données géographiques ?Comment valoriser les données géographiques ?
Comment valoriser les données géographiques ?

Prez vedecom altair_meetup_open_transport_paris_17042019
Prez vedecom altair_meetup_open_transport_paris_17042019Prez vedecom altair_meetup_open_transport_paris_17042019
Prez vedecom altair_meetup_open_transport_paris_17042019

#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...
#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...
#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...

Zoom OpenStreetMap
Zoom OpenStreetMapZoom OpenStreetMap
Zoom OpenStreetMap

#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...
#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...
#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...

Suivi des modifications des données OpenStreetMap sur 380 gares
Suivi des modifications des données OpenStreetMap sur 380 garesSuivi des modifications des données OpenStreetMap sur 380 gares
Suivi des modifications des données OpenStreetMap sur 380 gares

Solution de Cartographie ideomap pour les collectivités territoriales
Solution de Cartographie ideomap pour les collectivités territorialesSolution de Cartographie ideomap pour les collectivités territoriales
Solution de Cartographie ideomap pour les collectivités territoriales

#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...
#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...
#HackFrancophonie @Etalab @CFImedias - Projet Espace OSM Francophone #ProjetE...

L'Open Data à la nantaise
L'Open Data à la nantaiseL'Open Data à la nantaise
L'Open Data à la nantaise

Atelier4 ouverture d-une_ligne_aerienne
Atelier4 ouverture d-une_ligne_aerienneAtelier4 ouverture d-une_ligne_aerienne
Atelier4 ouverture d-une_ligne_aerienne

ABC accessibilité & mobilité urbaine, mai 2016
ABC accessibilité & mobilité urbaine, mai 2016ABC accessibilité & mobilité urbaine, mai 2016
ABC accessibilité & mobilité urbaine, mai 2016


Similaire à Cartographie des réseaux d'utilités

Cartographie des réseaux de distribution électrique
Cartographie des réseaux de distribution électriqueCartographie des réseaux de distribution électrique
Cartographie des réseaux de distribution électrique
François Lacombe

Datapero #1 - OpenStreetMap
Datapero #1 - OpenStreetMapDatapero #1 - OpenStreetMap
Datapero #1 - OpenStreetMap
Datapero

Tisséo opendata
Tisséo opendataTisséo opendata
Tisséo opendata
Xavier Raffin

Campagnes urbaines
Campagnes urbainesCampagnes urbaines
Presentation OpenStreetMap (OSM) au Pole Numerique de la Drome le 06 Juillet ...
Presentation OpenStreetMap (OSM) au Pole Numerique de la Drome le 06 Juillet ...Presentation OpenStreetMap (OSM) au Pole Numerique de la Drome le 06 Juillet ...
Presentation OpenStreetMap (OSM) au Pole Numerique de la Drome le 06 Juillet ...
quicky_osm

Retour d'expérience Open Data Paris - La novela
Retour d'expérience Open Data Paris - La novelaRetour d'expérience Open Data Paris - La novela
Retour d'expérience Open Data Paris - La novela
Mairie de Paris

20141223 c2 d92 - open data - réutilisation des données - v1.7
20141223   c2 d92 - open data - réutilisation des données - v1.720141223   c2 d92 - open data - réutilisation des données - v1.7
20141223 c2 d92 - open data - réutilisation des données - v1.7
François Le Pivain

Open streetmap pour CocoaHeads Paris
Open streetmap pour CocoaHeads ParisOpen streetmap pour CocoaHeads Paris
Open streetmap pour CocoaHeads Paris
CocoaHeads France

L’exploitation d’OSM par l’AURH et ses avantages pour le projet européen « We...
L’exploitation d’OSM par l’AURH et ses avantages pour le projet européen « We...L’exploitation d’OSM par l’AURH et ses avantages pour le projet européen « We...
L’exploitation d’OSM par l’AURH et ses avantages pour le projet européen « We...
Jean-François MARY

Osm rouen aitf_juin2010_fv
Osm rouen aitf_juin2010_fvOsm rouen aitf_juin2010_fv
Osm rouen aitf_juin2010_fv
PORHIEL Isabelle

OpenStreetMap : la carte libre du monde
OpenStreetMap : la carte libre du mondeOpenStreetMap : la carte libre du monde
OpenStreetMap : la carte libre du monde
Severin Menard

ZOne DEV #lemobile20 2011 2J
ZOne DEV #lemobile20 2011 2JZOne DEV #lemobile20 2011 2J
ZOne DEV #lemobile20 2011 2J
servicesmobiles.fr

Presentation OpenStreetMap
Presentation OpenStreetMapPresentation OpenStreetMap
Presentation OpenStreetMap
Wikimédia France

OpenStreetMap - Allons cartographier le monde - Fontenay le Comte
OpenStreetMap - Allons cartographier le monde - Fontenay le ComteOpenStreetMap - Allons cartographier le monde - Fontenay le Comte
OpenStreetMap - Allons cartographier le monde - Fontenay le Comte
Frédéric Rodrigo

Ouvrir les données météorologiques pour la recherche - OpenMeteoData - confér...
Ouvrir les données météorologiques pour la recherche - OpenMeteoData - confér...Ouvrir les données météorologiques pour la recherche - OpenMeteoData - confér...
Ouvrir les données météorologiques pour la recherche - OpenMeteoData - confér...
Nicolas Baldeck

OpenStreetMap, la cartographie 2.0 [CIN, 2017-12]
OpenStreetMap, la cartographie 2.0 [CIN, 2017-12]OpenStreetMap, la cartographie 2.0 [CIN, 2017-12]
OpenStreetMap, la cartographie 2.0 [CIN, 2017-12]
Jean-Louis ZIMMERMANN

OpenStreetMap - Allons cartographier le monde - Bordeaux BarCamp'10
OpenStreetMap - Allons cartographier le monde - Bordeaux BarCamp'10OpenStreetMap - Allons cartographier le monde - Bordeaux BarCamp'10
OpenStreetMap - Allons cartographier le monde - Bordeaux BarCamp'10
Frédéric Rodrigo

Cartographie collaborative : opportunités et limites Présentation de l’asso...
Cartographie collaborative : opportunités et limites Présentation de l’asso...Cartographie collaborative : opportunités et limites Présentation de l’asso...
Cartographie collaborative : opportunités et limites Présentation de l’asso...
arno974

Fabmob - POC données ouvertes Défi des villes intelligentes
Fabmob - POC données ouvertes Défi des villes intelligentesFabmob - POC données ouvertes Défi des villes intelligentes
Fabmob - POC données ouvertes Défi des villes intelligentes
ACSG - Section Montréal

Le projet Openstreetmap en 2020
Le projet Openstreetmap en 2020Le projet Openstreetmap en 2020
Le projet Openstreetmap en 2020
Alexandre Duclaux


Similaire à Cartographie des réseaux d'utilités (20)

Cartographie des réseaux de distribution électrique
Cartographie des réseaux de distribution électriqueCartographie des réseaux de distribution électrique
Cartographie des réseaux de distribution électrique

Datapero #1 - OpenStreetMap
Datapero #1 - OpenStreetMapDatapero #1 - OpenStreetMap
Datapero #1 - OpenStreetMap

Tisséo opendata
Tisséo opendataTisséo opendata
Tisséo opendata

Campagnes urbaines
Campagnes urbainesCampagnes urbaines
Campagnes urbaines

Presentation OpenStreetMap (OSM) au Pole Numerique de la Drome le 06 Juillet ...
Presentation OpenStreetMap (OSM) au Pole Numerique de la Drome le 06 Juillet ...Presentation OpenStreetMap (OSM) au Pole Numerique de la Drome le 06 Juillet ...
Presentation OpenStreetMap (OSM) au Pole Numerique de la Drome le 06 Juillet ...

Retour d'expérience Open Data Paris - La novela
Retour d'expérience Open Data Paris - La novelaRetour d'expérience Open Data Paris - La novela
Retour d'expérience Open Data Paris - La novela

20141223 c2 d92 - open data - réutilisation des données - v1.7
20141223   c2 d92 - open data - réutilisation des données - v1.720141223   c2 d92 - open data - réutilisation des données - v1.7
20141223 c2 d92 - open data - réutilisation des données - v1.7

Open streetmap pour CocoaHeads Paris
Open streetmap pour CocoaHeads ParisOpen streetmap pour CocoaHeads Paris
Open streetmap pour CocoaHeads Paris

L’exploitation d’OSM par l’AURH et ses avantages pour le projet européen « We...
L’exploitation d’OSM par l’AURH et ses avantages pour le projet européen « We...L’exploitation d’OSM par l’AURH et ses avantages pour le projet européen « We...
L’exploitation d’OSM par l’AURH et ses avantages pour le projet européen « We...

Osm rouen aitf_juin2010_fv
Osm rouen aitf_juin2010_fvOsm rouen aitf_juin2010_fv
Osm rouen aitf_juin2010_fv

OpenStreetMap : la carte libre du monde
OpenStreetMap : la carte libre du mondeOpenStreetMap : la carte libre du monde
OpenStreetMap : la carte libre du monde

ZOne DEV #lemobile20 2011 2J
ZOne DEV #lemobile20 2011 2JZOne DEV #lemobile20 2011 2J
ZOne DEV #lemobile20 2011 2J

Presentation OpenStreetMap
Presentation OpenStreetMapPresentation OpenStreetMap
Presentation OpenStreetMap

OpenStreetMap - Allons cartographier le monde - Fontenay le Comte
OpenStreetMap - Allons cartographier le monde - Fontenay le ComteOpenStreetMap - Allons cartographier le monde - Fontenay le Comte
OpenStreetMap - Allons cartographier le monde - Fontenay le Comte

Ouvrir les données météorologiques pour la recherche - OpenMeteoData - confér...
Ouvrir les données météorologiques pour la recherche - OpenMeteoData - confér...Ouvrir les données météorologiques pour la recherche - OpenMeteoData - confér...
Ouvrir les données météorologiques pour la recherche - OpenMeteoData - confér...

OpenStreetMap, la cartographie 2.0 [CIN, 2017-12]
OpenStreetMap, la cartographie 2.0 [CIN, 2017-12]OpenStreetMap, la cartographie 2.0 [CIN, 2017-12]
OpenStreetMap, la cartographie 2.0 [CIN, 2017-12]

OpenStreetMap - Allons cartographier le monde - Bordeaux BarCamp'10
OpenStreetMap - Allons cartographier le monde - Bordeaux BarCamp'10OpenStreetMap - Allons cartographier le monde - Bordeaux BarCamp'10
OpenStreetMap - Allons cartographier le monde - Bordeaux BarCamp'10

Cartographie collaborative : opportunités et limites Présentation de l’asso...
Cartographie collaborative : opportunités et limites Présentation de l’asso...Cartographie collaborative : opportunités et limites Présentation de l’asso...
Cartographie collaborative : opportunités et limites Présentation de l’asso...

Fabmob - POC données ouvertes Défi des villes intelligentes
Fabmob - POC données ouvertes Défi des villes intelligentesFabmob - POC données ouvertes Défi des villes intelligentes
Fabmob - POC données ouvertes Défi des villes intelligentes

Le projet Openstreetmap en 2020
Le projet Openstreetmap en 2020Le projet Openstreetmap en 2020
Le projet Openstreetmap en 2020


Cartographie des réseaux d'utilités

  • 1. FNCCR - Paris 3 décembre 2018 1 François Lacombe www.infos-reseaux.com InfosReseaux
  • 2. OpenStreetMap Une base de données collaborative avant tout 2 Création en 2004 Adoption de la licence OdBL 2012 Millionième contributeur Décembre 2012 5-millionième contributeur Juillet 2018 Milliardième nœud géo-positionné Février 2011 Rendus graphiques Géocodage Routage Base de données Tiers Tiers API central version 0.6 Avril 2009
  • 3. 3 Pourquoi ? Plusieurs motivations : • Produire des données libres, réutilisables. • Proposer un socle commun de description de l’environnement  Réseau routier  Occupation du sol  Infrastructure / ouvrages bâtis • Permettre l’innovation autour de données provenant du terrain. Ces données sont à la base du concept de la ville intelligente
  • 5. 5 La modélisation Le modèle attributaire est lui aussi collaboratif: • Construit à partir de propositions des contributeurs • Pour les thèmes techniques, basé sur des normes  ISO  IEC  NF AFNOR si applicable • Lorsque cela est possible, le modèle OpenStreetMap est mis en correspondance avec l’existant au niveau national ou continental • CNIG / Afigéo • GraceTHD
  • 6. Description de l’infrastructure Exemples électriques 6 power=substation location=kiosk operator=Enedis design:ref=PSSA power=pole switch=mechanical remotely_controllable =radio operator=Enedis material=concrete power=pole transformer= distribution operator=Enedis voltage=20000;400 material=concrete power=cable location=underground cables=3 Operator=Enedis voltage=20000 Chaque élément du terrain est décrit à l’aide d’une primitive et de clés/valeurs
  • 7. 7 La modélisation Energie Télécoms Hydraulique CodificationInfrastructure Armoires de rues Transitions aéro/souterrain Ancrages lignes aériennes Centrales et générateurs électriques Postes électriques Interrupteurs Transformateurs Circuits élecs. logiques sur le réseau physique Boucles locales (NRA / SR) Supports / Chambres Câbles ENTSO-E EIC Enedis GDO ARCEP FTTH Orange IPON Voies d’eau artificielles Vannes Réservoirs Production AEP et eau brute Traitement Bases de données externes
  • 8. Description de l’infrastructure De 2008 à aujourd’hui 8 Réseau 400kV routable Normalisation interrupteurs Normalisation centrales Normalisation armoires de rue Normalisation RAS Normalisation Postes électriques Quelques jalons • 2000 contributeurs sur la clé power=* • 100 contributeurs sur la clé transformer=* • 350 contributeurs sur la clé generator=* • 200 contributeurs sur la clé substation=* • 30 contributeurs sur la clé location:transition=* • 70 contributeurs sur la clé street_cabinet=* Population de contributeurs
  • 9. 9 Contribuer sur le terrain avec des outils mobiles mediation-numerique.fr Organisation régulières de « cartoparties » rassemblant une équipe de contributeurs pour couvrir une zone précise ou réalisation de traces GPS où les vues aériennes manquent
  • 10. 10 Contribuer depuis chez soi avec les vues aériennes et les données ouvertes Partenariat IGN / OSM FR pour l’utilisation de la BD Ortho depuis 2016 Données ouvertes des exploitants Exploitation des photos libres de Mapillary Exemple: Identification de l’appareillage d’un poste du réseau de transport électrique.
  • 11. 11 Richesse du référentiel RAS Supports et réseaux Métal Béton Bois Portique Poteau Pylone Ligne puissance Poste Poste HTA cabine Poste HTA H61 OCR Enedis RTE Extraction au 04/06/2017 Openstreetmap et contributeurs
  • 12. 12 Transfo Ligne puissance Sectionneur/Disjoncteur Câble RTE Transfo Ligne puissance Sectionneur/Interrupteur Câble RAS Distributeur Transfo Ligne puissance Sectionneur/Interrupteur Câble Client privé Poste Poste Poste Supports Métal Béton Bois Portique Poteau Pylône Extraction au 04/06/2017 Openstreetmap et contributeurs
  • 13. 13 Etat des lieux des données Exemple sur la Haute-Savoie, sans données ouvertes Extraction au 04/06/2017 sans RTE Openstreetmap et contributeurs +4 autres ELD RTE Transfo Ligne puissance Sectionneur/Interrupteur Câble RAS Enedis Transfo Ligne puissance Sect/Disjoncteur Câble ELD/ Client privé Poste Poste Poste Supports Métal Béton Bois Portique Poteau Pylone Poste HTA cabine Poste HTA H61 Poste HTA cabine Poste HTA H61 19 233 poteaux 15 629 Enedis / 3 557 ELD 3 214 pylônes 408 Enedis / 500 ELD 325 postes cabine 999 postes H61 93 km de câble 815 Enedis / 184 ELD 293 Enedis / 32 ELD
  • 14. 14 Rendus graphiques Géocodage Routage Standard Modèle attributaire Indicateurs qualité Exploitants Filtre Contrôle qualité Standard Modèle métier Contrôles qualité Source carto tiers Collecte terrain Ouverture et crowdsourcing Et autres modèles
  • 15. Synergies et crowdsourcing 15 Utiliser les yeux et les contributions de la communauté • Compléter un descriptif le plus précis possible du terrain  Pour le core business  Pour les interactions annexes (communication, RSE, prévention, pêche) • Possibilité de détection/remontées de dérangements • Consolider la démarche open-data, donner vie aux données • Encourager l’innovation Des précédents existent : La SNCF supporte depuis 2013 OpenStreetMap France pour la cartographie de 380 gares et lignes de Transilien
  • 16. Outillage pour le crowdsourcing Quelques exemples 16 Street Complete L’application propose à l’utilisateur de compléter les informations d’OSM dans les environs de sa localisation. Plusieurs quêtes prédéfinies sont possibles (signalisations, revêtements routiers etc) Des cartes thématiques guident les contributeurs novices comme confirmés pour compléter la description des objets existants via des assistants graphiques et des scénarios prédéfinis. Osmose analyse le contenu de la base de données sur les 5 continents. Sur le web, les erreurs et manques constatés sont affichés aux contributeurs qui peuvent décider en un clic d’une correction ou d’un aquitement. https://wiki.openstreetmap.org/wiki/FR:MapContrib https://wiki.openstreetmap.org/wiki/FR:StreetComplete https://wiki.openstreetmap.org/wiki/FR:Osmose
  • 17. Action ! Merci pour votre attention, avez-vous des questions ? 17 @InfosReseaux lacombef francoislacombe
  • 18. Voir aussi • https://wiki.openstreetmap.org/wiki/WikiProject_Power_ne tworks/France Documentation du projet de collecte et de cartographie des réseaux électriques en France sur le wiki d’OpenStreetMap • http://overpass-turbo.eu/s/pwc Requête de récupération des éléments fonctionnels des réseaux de transport et de distribution électrique sur un département • Données OpenStreetMap & contributeurs – http://www.openstreetmap.org/copyright 18
  • 19. Crédits • Slide 1 : François Lacombe – www.infos-reseaux.com • Slide 2 : Barrymieny – Webalys – www.iconfinder.com • Slide 3 : Southgeist – wiki.openstreetmap.org • Slide 4 : François Lacombe – www.infos-reseaux.com • Slide 5 : Francois Lacombe - OpenStreetMap contributors OSM Tag history – Martin Raifer • Slide 6 : Openstreetmap – François Lacombe • Slide 7 : Openstreetmap – François Lacombe • Slide 8: Openstreetmap – François Lacombe • Slide 9 : Openstreetmap – François Lacombe • Données OpenStreetMap & contributeurs – http://www.openstreetmap.org/copyright • Rendus cartographiques issus d’Overpass-turbo, mise en forme par François Lacombe et disponibles en licences CC-By-Sa • Les icones des primitives OSM sont dessinées par Ck3d et disponibles sur le wiki OSM. 19
