Communauté d'Agglomération
de Bayonne Anglet Biarritz
15, Avenue Foch
64115 BAYONNE Cédex
Boulevard du BAB
Réfection du revêtement, de la signlaisation et
des équipements
entre Butte aux Cailles et Jorlis
CAHIER DES CLAUSES TECHNIQUES
PARTICULIERES
(C.C.T.P.)
Lot n°1 : Réfection du revêtement
Page 1 / 12

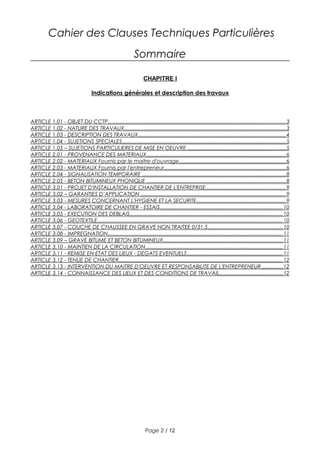

Cahier des Clauses Techniques Particulières
Sommaire
CHAPITRE I
Indications générales et description des travaux
ARTICLE 1.01 - OBJET DU CCTP......................................................................................................................3
ARTICLE 1.02 - NATURE DES TRAVAUX...........................................................................................................3
ARTICLE 1.03 - DESCRIPTION DES TRAVAUX..................................................................................................4
ARTICLE 1.04 - SUJETIONS SPECIALES.............................................................................................................5
ARTICLE 1.05 – SUJETIONS PARTICULIERES DE MISE EN OEUVRE .................................................................5
ARTICLE 2.01 - PROVENANCE DES MATERIAUX............................................................................................6
ARTICLE 2.02 - MATERIAUX Fournis par le maitre d'ouvrage.......................................................................6
ARTICLE 2.03 - MATERIAUX Fournis par l'entrepreneur.................................................................................6
ARTICLE 2.04 - SIGNALISATION TEMPORAIRE ...............................................................................................8
ARTICLE 2.05 - BETON BITUMINEUX PHONIQUE ............................................................................................8
ARTICLE 3.01 - PROJET D'INSTALLATION DE CHANTIER DE L'ENTREPRISE.....................................................9
ARTICLE 3.02 – GARANTIES D’APPLICATION ................................................................................................9
ARTICLE 3.03 - MESURES CONCERNANT L'HYGIENE ET LA SECURITE...........................................................9
ARTICLE 3.04 - LABORATOIRE DE CHANTIER - ESSAIS..................................................................................10
ARTICLE 3.05 - EXECUTION DES DEBLAIS......................................................................................................10
ARTICLE 3.06 - GEOTEXTILE...........................................................................................................................10
ARTICLE 3.07 - COUCHE DE CHAUSSEE EN GRAVE NON TRAITEE 0/31,5..................................................10
ARTICLE 3.08 - IMPREGNATION....................................................................................................................11
ARTICLE 3.09 – GRAVE BITUME ET BETON BITUMINEUX...............................................................................11
ARTICLE 3.10 - MAINTIEN DE LA CIRCULATION...........................................................................................11
ARTICLE 3.11 - REMISE EN ETAT DES LIEUX - DEGATS EVENTUELS................................................................11
ARTICLE 3.12 - TENUE DE CHANTIER.............................................................................................................12
ARTICLE 3.13 - INTERVENTION DU MAITRE D'OEUVRE ET RESPONSABILITE DE L'ENTREPRENEUR..............12
ARTICLE 3.14 - CONNAISSANCE DES LIEUX ET DES CONDITIONS DE TRAVAIL..........................................12
Page 2 / 12

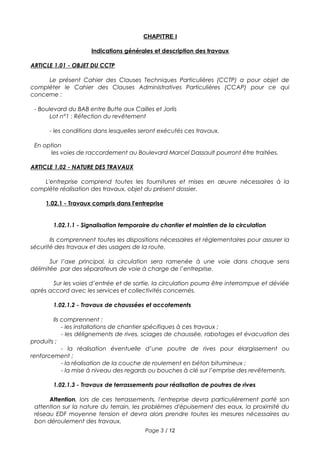

CHAPITRE I
Indications générales et description des travaux
ARTICLE 1.01 - OBJET DU CCTP
Le présent Cahier des Clauses Techniques Particulières (CCTP) a pour objet de
compléter le Cahier des Clauses Administratives Particulières (CCAP) pour ce qui
concerne :
- Boulevard du BAB entre Butte aux Cailles et Jorlis
Lot n°1 : Réfection du revêtement
- les conditions dans lesquelles seront exécutés ces travaux.
En option
les voies de raccordement au Boulevard Marcel Dassault pourront être traitées.
ARTICLE 1.02 - NATURE DES TRAVAUX
L'entreprise comprend toutes les fournitures et mises en œuvre nécessaires à la
complète réalisation des travaux, objet du présent dossier.
1.02.1 - Travaux compris dans l'entreprise
1.02.1.1 - Signalisation temporaire du chantier et maintien de la circulation
Ils comprennent toutes les dispositions nécessaires et réglementaires pour assurer la
sécurité des travaux et des usagers de la route.
Sur l’axe principal, la circulation sera ramenée à une voie dans chaque sens
délimitée par des séparateurs de voie à charge de l’entreprise.
Sur les voies d’entrée et de sortie, la circulation pourra être interrompue et déviée
après accord avec les services et collectivités concernés.
1.02.1.2 - Travaux de chaussées et accotements
Ils comprennent :
- les installations de chantier spécifiques à ces travaux ;
- les délignements de rives, sciages de chaussée, rabotages et évacuation des
produits ;
- la réalisation éventuelle d’une poutre de rives pour élargissement ou
renforcement ;
- la réalisation de la couche de roulement en béton bitumineux ;
- la mise à niveau des regards ou bouches à clé sur l’emprise des revêtements.
1.02.1.3 - Travaux de terrassements pour réalisation de poutres de rives
Attention, lors de ces terrassements, l'entreprise devra particulièrement porté son
attention sur la nature du terrain, les problèmes d'épuisement des eaux, la proximité du
réseau EDF moyenne tension et devra alors prendre toutes les mesures nécessaires au
bon déroulement des travaux.
Page 3 / 12
Ils comprennent :
- les installations de chantier spécifiques à ces travaux,
- la fourniture et la mise en œuvre des matériaux nécessaires à la réalisation de
la voirie,
Structure de chaussée :
Couche de fondation:
0,35 m de GNT 0/31.5 sur géotextile
Couche de base:
0,14 m de Grave Bitume classe 3
Couche de surface:
0,06 m de Béton Bitumineux 0/10 SG
Béton Bitumineux 0/10 SG(6 cm)
Couche d’accrochage
Grave Bitume Classe 3 (14 cm)
Imprégnation gravillonnée
GNT 0/31,5 (35 cm)
Géotextile
- la réalisation d'accotements par réglage et couverture de 0,10 m de terre
végétale.
1.02.2 Travaux non compris dans l'entreprise
- la signalisation horizontale provisoire et définitive
- la mise aux normes des glissières de sécurité
ARTICLE 1.03 - DESCRIPTION DES TRAVAUX
1.03.1 - Eléments géométriques
1.03.1.1 - Tracé en plan
Les axes des chaussées suivront les courbes et alignements droits existants.
1.03.1.2 - Profil en long
Les profils en long des chaussées suivront les pentes et rampes.
1.03.1.3 - Profil en travers
Les pentes transversales sont maintenues.
Page 4 / 12
1.03.2 - Terrassements
Leur exécution sera précisée par le Maître d’œuvre.
Les déblais seront exécutés conformément aux prescriptions des articles 14.1, 14.2 et
17.10 du fascicule n° 2 du CCTG. Ils pourront suivant l'appréciation du Maître d'œuvre être
réutilisés en remblai ou évacués aux décharges.
Les produits des purges éventuelles des terrains dont la portance sera jugée
insuffisante par le Maître d'œuvre seront évacués aux décharges et remplacés par des
remblais provenant des déblais réutilisables et de zones d'emprunt soumises à l'agrément
du Maître d'œuvre.
1.03.3 – Poutres de rives de chaussée
Les travaux consisteront à réaliser suivant l’implantation fix »e par le maître d’œuvre, une
fouille longitudinale de 70cm de large et de 55 cm de profondeur.
Les corps de chaussée seront constituées par :
- un géotextile en fond d'encaissement ;
- la couche de fondation en Grave Non Traitée 0/31,5 de 0,35 m d'épaisseur,
-
- la couche d'imprégnation gravillonnée,
- la couche de base Grave Bitume 0/14 classe 3 de 14 cm d’épaisseur,
- une couche d’accrochage,
- le Béton Bitumeux 0/10 Semi Grenu de 6 cm d’épaisseur,
Puis, un arasement d’accotements sera réalisé par réglage au niveau de la couche de
roulement
ARTICLE 1.04 - SUJETIONS SPECIALES
L'Entrepreneur prendra contact avec tous les services publics ou privés pour
connaître l'emplacement de canalisations sur l'emprise des travaux (eau, électricité,
téléphone, etc...) et veillera, lors de l'exécution des travaux, à les maintenir en bon état de
fonctionnement. Il restera responsable de leur rupture.
Il est rappelé également à l'Entrepreneur qu'il lui est imposé de maintenir
constamment, pendant la durée du chantier, la circulation publique dans les meilleures
conditions de sécurité.
ARTICLE 1.05 – SUJETIONS PARTICULIERES DE MISE EN OEUVRE
 joints longitudinaux
L’entreprise proposera la technique de mise en œuvre la plus adaptée au trafic et
aux caractéristiques des voiries traitée, de manière à limiter le nombre de joints
longitudinaux.
 joints transversaux
Un soin particulier sera apporté à la réalisation des joints transversaux qui seront
traités avec un angle de 30° par rapport à l’axe
Page 5 / 12

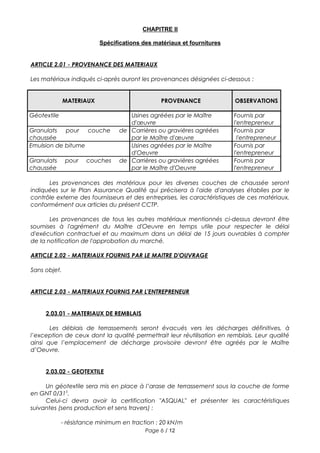

CHAPITRE II
Spécifications des matériaux et fournitures
ARTICLE 2.01 - PROVENANCE DES MATERIAUX
Les matériaux indiqués ci-après auront les provenances désignées ci-dessous :
MATERIAUX PROVENANCE OBSERVATIONS
Géotextile Usines agréées par le Maître
d'œuvre
Fournis par
l'entrepreneur
Granulats pour couche de
chaussée
Carrières ou gravières agréées
par le Maître d'œuvre
Fournis par
l'entrepreneur
Emulsion de bitume Usines agréées par le Maître
d'Oeuvre
Fournis par
l'entrepreneur
Granulats pour couches de
chaussée
Carrières ou gravières agréées
par le Maître d'Oeuvre
Fournis par
l'entrepreneur
Les provenances des matériaux pour les diverses couches de chaussée seront
indiquées sur le Plan Assurance Qualité qui précisera à l'aide d'analyses établies par le
contrôle externe des fournisseurs et des entreprises, les caractéristiques de ces matériaux,
conformément aux articles du présent CCTP.
Les provenances de tous les autres matériaux mentionnés ci-dessus devront être
soumises à l'agrément du Maître d'Oeuvre en temps utile pour respecter le délai
d'exécution contractuel et au maximum dans un délai de 15 jours ouvrables à compter
de la notification de l'approbation du marché.
ARTICLE 2.02 - MATERIAUX FOURNIS PAR LE MAITRE D'OUVRAGE
Sans objet.
ARTICLE 2.03 - MATERIAUX FOURNIS PAR L'ENTREPRENEUR
2.03.01 - MATERIAUX DE REMBLAIS
Les déblais de terrassements seront évacués vers les décharges définitives, à
l’exception de ceux dont la qualité permettrait leur réutilisation en remblais. Leur qualité
ainsi que l’emplacement de décharge provisoire devront être agréés par le Maître
d’Oeuvre.
2.03.02 - GEOTEXTILE
Un géotextile sera mis en place à l’arase de terrassement sous la couche de forme
en GNT 0/315
.
Celui-ci devra avoir la certification "ASQUAL" et présenter les caractéristiques
suivantes (sens production et sens travers) :
- résistance minimum en traction : 20 kN/m
Page 6 / 12

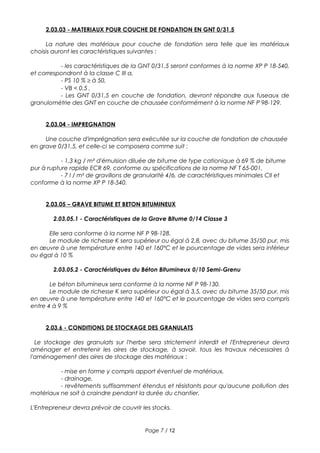

2.03.03 - MATERIAUX POUR COUCHE DE FONDATION EN GNT 0/31,5
La nature des matériaux pour couche de fondation sera telle que les matériaux
choisis auront les caractéristiques suivantes :
- les caractéristiques de la GNT 0/31,5 seront conformes à la norme XP P 18-540,
et correspondront à la classe C III a,
- PS 10 % ≥ à 50,
- VB < 0,5 ,
- Les GNT 0/31,5 en couche de fondation, devront répondre aux fuseaux de
granulométrie des GNT en couche de chaussée conformément à la norme NF P 98-129.
2.03.04 - IMPREGNATION
Une couche d'imprégnation sera exécutée sur la couche de fondation de chaussée
en grave 0/31,5, et celle-ci se composera comme suit :
- 1,3 kg / m² d'émulsion diluée de bitume de type cationique à 69 % de bitume
pur à rupture rapide ECR 69, conforme au spécifications de la norme NF T 65-001,
- 7 l / m² de gravillons de granularité 4/6, de caractéristiques minimales CII et
conforme à la norme XP P 18-540.
2.03.05 – GRAVE BITUME ET BETON BITUMINEUX
2.03.05.1 - Caractéristiques de la Grave Bitume 0/14 Classe 3
Elle sera conforme à la norme NF P 98-128.
Le module de richesse K sera supérieur ou égal à 2,8, avec du bitume 35/50 pur, mis
en œuvre à une température entre 140 et 160°C et le pourcentage de vides sera inférieur
ou égal à 10 %
2.03.05.2 - Caractéristiques du Béton Bitumineux 0/10 Semi-Grenu
Le béton bitumineux sera conforme à la norme NF P 98-130.
Le module de richesse K sera supérieur ou égal à 3,5, avec du bitume 35/50 pur, mis
en œuvre à une température entre 140 et 160°C et le pourcentage de vides sera compris
entre 4 à 9 %
2.03.6 - CONDITIONS DE STOCKAGE DES GRANULATS
Le stockage des granulats sur l'herbe sera strictement interdit et l'Entrepreneur devra
aménager et entretenir les aires de stockage, à savoir, tous les travaux nécessaires à
l'aménagement des aires de stockage des matériaux :
- mise en forme y compris apport éventuel de matériaux,
- drainage,
- revêtements suffisamment étendus et résistants pour qu'aucune pollution des
matériaux ne soit à craindre pendant la durée du chantier.
L'Entrepreneur devra prévoir de couvrir les stocks.
Page 7 / 12
Les approvisionnements devront, en outre, être conduits de façon à permettre de
s'assurer du respect de la qualité avant l'utilisation pour la fabrication.
ARTICLE 2.04 - SIGNALISATION TEMPORAIRE
L'Entrepreneur devra être en mesure de mettre en place et d'assurer le maintien jour
et nuit de la signalisation temporaire. En cas de nécessité, ou sur demande du Maître
d'Oeuvre, la signalisation pourra être modifiée ou complétée.
Cette signalisation sera conforme aux textes et aux recommandations en vigueur
et restera en place jusqu’à la 1ère
intervention du lot n°2 Marquage
ARTICLE 2.05 - BETON BITUMINEUX PHONIQUE
L'Entrepreneur proposera en option n°1 un revêtement phonique mince dont les
carctéristiques seront indiqués sur une fiche technique jointe à la proposition.
Page 8 / 12
CHAPITRE III
Mode d'exécution des fournitures et travaux
ARTICLE 3.01 - PROJET D'INSTALLATION DE CHANTIER DE L'ENTREPRISE
Le projet d'installation de chantier devra satisfaire aux conditions suivantes :
- toutes les décharges et dépôts provisoires pour les matériaux sont à la charge
de l'Entrepreneur,
- les emplacements utilisés par l'entrepreneur pour les installations de son
chantier, le stationnement de son matériel et le dépôt provisoire de ses matériaux seront
soumis à l'agrément du Maître d'œuvre.
ARTICLE 3.02 – GARANTIES D’APPLICATION
L’Entrepreneur est tenu de transmettre avant travaux les caractéristiques de
fabrication, de formulation et de mise en œuvre des bétons bitumineux.
Sa garantie de résultats sera totale en tenue, en planimétrie et en adhérence.
ARTICLE 3.03 - MESURES CONCERNANT L'HYGIENE ET LA SECURITE
En complément aux mesures imposées par la législation en vigueur et à l'article 8.4
du CCAP, l'entrepreneur est tenu de respecter les mesures particulières d'hygiène et de
sécurité suivantes :
- les panneaux de signalisation employés seront rétro réfléchissants ainsi que les
baudriers et casques portés par les agents susceptibles d'opérer un moment à pied, mais
dont le nombre devra être strictement limité,
- tous les engins devront circuler en feux de croisement et être munis d'un
gyrophare ou de tout autre dispositif lumineux clignotant.
- les conditions de circulation seront facilitées par la pose de balises rétro
réfléchissantes délimitant les couloirs de circulation,
- l'arrière des véhicules légers, et réservés au transport du personnel, sera muni
de bandes rétro réfléchissantes,
- les panneaux de signalisation seront conformes au Code de la Route
(catégorie route importante : 1,25 m pour le côté des panneaux triangulaires et 1,05 m
pour le diamètre des panneaux circulaires et montés sur support vertical),
- toute fouille sera signalée et entourée ; de plus, un balisage de la circulation
sera mis en place le cas échéant, pour maintenir celle-ci à une distance suffisante pour
ne provoquer aucun éboulement des parois,
- la voirie publique utilisée par l'entrepreneur, ainsi que la signalisation
correspondante seront nettoyées et entretenues régulièrement par l'Entrepreneur,
- le balisage et les protections des réseaux (AEP, PTT, GDF-EDF, etc...) devront
être respectés et maintenus ou créés,
Page 9 / 12

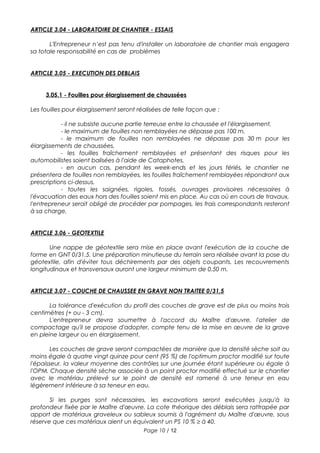

ARTICLE 3.04 - LABORATOIRE DE CHANTIER - ESSAIS
L'Entrepreneur n’est pas tenu d'installer un laboratoire de chantier mais engagera
sa totale responsabilité en cas de problèmes
ARTICLE 3.05 - EXECUTION DES DEBLAIS
3.05.1 - Fouilles pour élargissement de chaussées
Les fouilles pour élargissement seront réalisées de telle façon que :
- il ne subsiste aucune partie terreuse entre la chaussée et l'élargissement,
- le maximum de fouilles non remblayées ne dépasse pas 100 m,
- le maximum de fouilles non remblayées ne dépasse pas 30 m pour les
élargissements de chaussées,
- les fouilles fraîchement remblayées et présentant des risques pour les
automobilistes soient balisées à l'aide de Cataphotes,
- en aucun cas, pendant les week-ends et les jours fériés, le chantier ne
présentera de fouilles non remblayées, les fouilles fraîchement remblayées répondront aux
prescriptions ci-dessus,
- toutes les saignées, rigoles, fossés, ouvrages provisoires nécessaires à
l'évacuation des eaux hors des fouilles soient mis en place. Au cas où en cours de travaux,
l'entrepreneur serait obligé de procéder par pompages, les frais correspondants resteront
à sa charge.
ARTICLE 3.06 - GEOTEXTILE
Une nappe de géotextile sera mise en place avant l'exécution de la couche de
forme en GNT 0/31.5. Une préparation minutieuse du terrain sera réalisée avant la pose du
géotextile, afin d'éviter tous déchirements par des objets coupants. Les recouvrements
longitudinaux et transversaux auront une largeur minimum de 0,50 m.
ARTICLE 3.07 - COUCHE DE CHAUSSEE EN GRAVE NON TRAITEE 0/31,5
La tolérance d'exécution du profil des couches de grave est de plus ou moins trois
centimètres (+ ou - 3 cm).
L'entrepreneur devra soumettre à l'accord du Maître d'œuvre, l'atelier de
compactage qu'il se propose d'adopter, compte tenu de la mise en œuvre de la grave
en pleine largeur ou en élargissement.
Les couches de grave seront compactées de manière que la densité sèche soit au
moins égale à quatre vingt quinze pour cent (95 %) de l'optimum proctor modifié sur toute
l'épaisseur, la valeur moyenne des contrôles sur une journée étant supérieure ou égale à
l'OPM. Chaque densité sèche associée à un point proctor modifié effectué sur le chantier
avec le matériau prélevé sur le point de densité est ramené à une teneur en eau
légèrement inférieure à sa teneur en eau.
Si les purges sont nécessaires, les excavations seront exécutées jusqu'à la
profondeur fixée par le Maître d'œuvre. La cote théorique des déblais sera rattrapée par
apport de matériaux graveleux ou sableux soumis à l'agrément du Maître d'œuvre, sous
réserve que ces matériaux aient un équivalent un PS 10 % ≥ à 40.
Page 10 / 12
ARTICLE 3.08 - IMPREGNATION
Une imprégnation gravillonnée de la couche de fondation de chaussée en grave
0/31,5 sera réalisés avec les dosages suivants :
- Imprégnation :
1,3 kg / m² d'émulsion de bitume à 69 %
7 l / m² de gravillons 4/6
Le dosage de l'émulsion pourra être modifié par décision du Maître d'œuvre et aux
frais de l'entrepreneur suivant la couche de base réellement exécutée.
ARTICLE 3.09 – GRAVE BITUME ET BETON BITUMINEUX
3.09.1 - Caractéristiques de la Grave Bitume 0/14 Classe 3
Elle sera conforme à la norme NF P 98-128.
Le module de richesse K sera supérieur ou égal à 2,8, avec du bitume 35/50 pur, mis
en œuvre à une température entre 140 et 160°C et le pourcentage de vides sera inférieur
ou égal à 10 %. Les tolérances en planimétrie sont de plus ou moins 1 cm à la règle de 3
métres.
3.09.2 - Caractéristiques du Béton Bitumineux 0/10 Semi-Grenu
Une couche d’accrochage sera préalablement réalisé de façon à obtenir 385
g/m2 de bitume résiduel MINIMUM.
Le béton bitumineux sera conforme à la norme NF P 98-130.
Le module de richesse K sera supérieur ou égal à 3,5, avec du bitume 35/50 pur, mis
en œuvre à une température entre 140 et 160°C et le pourcentage de vides sera compris
entre 4 à 9 %. Les tolérances en planimétrie sont de plus ou moins 0,5 cm à la règle de 3
mètres.
L’Entrepreneur procèdera à la réalisation d’une planche d’essai de compactage
afin de fixer :
- la composition de l’atelier de compactage ;
- les modalités d’utilisation de l’ensemble de l’atelier.
ARTICLE 3.10 - MAINTIEN DE LA CIRCULATION
L'entrepreneur ne pourra se prévaloir ni pour éluder les obligations de son marché,
ni pour élever aucune réclamation des sujétions qui peuvent être occasionnées par le
maintien de la circulation publique sur les routes adjacentes au chantier, ainsi que l'accès
des riverains.
L’Entrepreneur effectuera en permanence les nettoyages des voies publiques et
prendra en charge les dépenses correspondantes. Il restera responsable des accidents
survenus de ce fait.
ARTICLE 3.11 - REMISE EN ETAT DES LIEUX - DEGATS EVENTUELS
Les installations de chantier, le matériel et les matériaux sans emploi seront enlevés
dès que possible.
Page 11 / 12

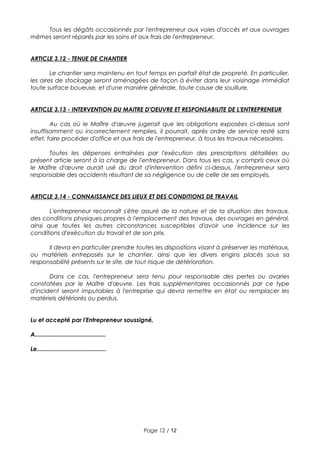

Tous les dégâts occasionnés par l'entrepreneur aux voies d'accès et aux ouvrages
mêmes seront réparés par les soins et aux frais de l'entrepreneur.
ARTICLE 3.12 - TENUE DE CHANTIER
Le chantier sera maintenu en tout temps en parfait état de propreté. En particulier,
les aires de stockage seront aménagées de façon à éviter dans leur voisinage immédiat
toute surface boueuse, et d'une manière générale, toute cause de souillure.
ARTICLE 3.13 - INTERVENTION DU MAITRE D'OEUVRE ET RESPONSABILITE DE L'ENTREPRENEUR
Au cas où le Maître d'œuvre jugerait que les obligations exposées ci-dessus sont
insuffisamment ou incorrectement remplies, il pourrait, après ordre de service resté sans
effet, faire procéder d'office et aux frais de l'entrepreneur, à tous les travaux nécessaires.
Toutes les dépenses entraînées par l'exécution des prescriptions détaillées au
présent article seront à la charge de l'entrepreneur. Dans tous les cas, y compris ceux où
le Maître d'œuvre aurait usé du droit d'intervention défini ci-dessus, l'entrepreneur sera
responsable des accidents résultant de sa négligence ou de celle de ses employés.
ARTICLE 3.14 - CONNAISSANCE DES LIEUX ET DES CONDITIONS DE TRAVAIL
L'entrepreneur reconnaît s'être assuré de la nature et de la situation des travaux,
des conditions physiques propres à l'emplacement des travaux, des ouvrages en général,
ainsi que toutes les autres circonstances susceptibles d'avoir une incidence sur les
conditions d'exécution du travail et de son prix.
Il devra en particulier prendre toutes les dispositions visant à préserver les matériaux,
ou matériels entreposés sur le chantier, ainsi que les divers engins placés sous sa
responsabilité présents sur le site, de tout risque de détérioration.
Dans ce cas, l'entrepreneur sera tenu pour responsable des pertes ou avaries
constatées par le Maître d'œuvre. Les frais supplémentaires occasionnés par ce type
d'incident seront imputables à l'entreprise qui devra remettre en état ou remplacer les
matériels détériorés ou perdus.
Lu et accepté par l'Entrepreneur soussigné,
A...........................................
Le..........................................
Page 12 / 12

Contenu connexe

Tendances

Constructions Et Batiments
Constructions Et BatimentsConstructions Et Batiments
Constructions Et Batiments
OURAHOU Mohamed

Bases - Analyse des systèmes matériels
Bases - Analyse des systèmes matérielsBases - Analyse des systèmes matériels
Bases - Analyse des systèmes matérielsebugnet

2743557 dossier-ppe-robot-suiveur-de-ligne
2743557 dossier-ppe-robot-suiveur-de-ligne2743557 dossier-ppe-robot-suiveur-de-ligne
2743557 dossier-ppe-robot-suiveur-de-ligneAziz ShadowStokes

projet de fin d'étude touati ahmed conception et etude structural d'un amphit...
projet de fin d'étude touati ahmed conception et etude structural d'un amphit...projet de fin d'étude touati ahmed conception et etude structural d'un amphit...
projet de fin d'étude touati ahmed conception et etude structural d'un amphit...
Ahmed Touati

Renforcement par chemisage en beton
Renforcement par chemisage en beton Renforcement par chemisage en beton
Renforcement par chemisage en beton
ILYES MHAMMEDIA

Ch.0. Introduction. (VRD).pptx
Ch.0. Introduction. (VRD).pptxCh.0. Introduction. (VRD).pptx
Ch.0. Introduction. (VRD).pptx
AdelSada4

40872913 formulaire-de-rdm
40872913 formulaire-de-rdm40872913 formulaire-de-rdm
40872913 formulaire-de-rdmAthanas Konin

Ogc2 le metré
Ogc2   le metréOgc2   le metré
Ogc2 le metré
IRBarry

Béton précontraint 03
Béton précontraint 03Béton précontraint 03
Béton précontraint 03Sami Sahli

دورة أسس الإقناع والتأثير في الآخرين
دورة أسس الإقناع والتأثير في الآخريندورة أسس الإقناع والتأثير في الآخرين
دورة أسس الإقناع والتأثير في الآخرينguestaabfe45

Calcul du ferraillage d'une poutre
Calcul du ferraillage d'une poutreCalcul du ferraillage d'une poutre
Calcul du ferraillage d'une poutre
Nassima Bougteb 🏗

Note de calcul support de chargeuse
Note de calcul support de chargeuseNote de calcul support de chargeuse
Note de calcul support de chargeuse
Salif Diallo

chapitre 3: Pont mixtes bipoutre
chapitre 3: Pont mixtes bipoutrechapitre 3: Pont mixtes bipoutre
chapitre 3: Pont mixtes bipoutre
Adel Nehaoua

Chapitre 10 flambement
Chapitre 10 flambementChapitre 10 flambement
Chapitre 10 flambementMouna Souissi

Building breakthrough businesses within established organizations
Building breakthrough businesses within established organizationsBuilding breakthrough businesses within established organizations
Building breakthrough businesses within established organizations
Amer Qureshi

دليل المعلم فى علم النفس والاجتماع 2ث
دليل المعلم فى علم النفس والاجتماع 2ثدليل المعلم فى علم النفس والاجتماع 2ث
دليل المعلم فى علم النفس والاجتماع 2ث
أمنية وجدى

Exercices coprrigés sur les torseurs
Exercices coprrigés sur les torseursExercices coprrigés sur les torseurs
Exercices coprrigés sur les torseursm.a bensaaoud

Le gestionnaire de projet en tant que maître d’œuvre
Le gestionnaire de projet en tant que maître d’œuvre Le gestionnaire de projet en tant que maître d’œuvre
Le gestionnaire de projet en tant que maître d’œuvre
PMI-Montréal


Tendances (20)

Constructions Et Batiments
Constructions Et BatimentsConstructions Et Batiments
Constructions Et Batiments

Bases - Analyse des systèmes matériels
Bases - Analyse des systèmes matérielsBases - Analyse des systèmes matériels
Bases - Analyse des systèmes matériels

2743557 dossier-ppe-robot-suiveur-de-ligne
2743557 dossier-ppe-robot-suiveur-de-ligne2743557 dossier-ppe-robot-suiveur-de-ligne
2743557 dossier-ppe-robot-suiveur-de-ligne

projet de fin d'étude touati ahmed conception et etude structural d'un amphit...
projet de fin d'étude touati ahmed conception et etude structural d'un amphit...projet de fin d'étude touati ahmed conception et etude structural d'un amphit...
projet de fin d'étude touati ahmed conception et etude structural d'un amphit...

Renforcement par chemisage en beton
Renforcement par chemisage en beton Renforcement par chemisage en beton
Renforcement par chemisage en beton

cours-plaques
cours-plaquescours-plaques
cours-plaques

Ch.0. Introduction. (VRD).pptx
Ch.0. Introduction. (VRD).pptxCh.0. Introduction. (VRD).pptx
Ch.0. Introduction. (VRD).pptx

40872913 formulaire-de-rdm
40872913 formulaire-de-rdm40872913 formulaire-de-rdm
40872913 formulaire-de-rdm

Ogc2 le metré
Ogc2   le metréOgc2   le metré
Ogc2 le metré

Béton précontraint 03
Béton précontraint 03Béton précontraint 03
Béton précontraint 03

دورة أسس الإقناع والتأثير في الآخرين
دورة أسس الإقناع والتأثير في الآخريندورة أسس الإقناع والتأثير في الآخرين
دورة أسس الإقناع والتأثير في الآخرين

Calcul du ferraillage d'une poutre
Calcul du ferraillage d'une poutreCalcul du ferraillage d'une poutre
Calcul du ferraillage d'une poutre

Note de calcul support de chargeuse
Note de calcul support de chargeuseNote de calcul support de chargeuse
Note de calcul support de chargeuse

chapitre 3: Pont mixtes bipoutre
chapitre 3: Pont mixtes bipoutrechapitre 3: Pont mixtes bipoutre
chapitre 3: Pont mixtes bipoutre

Chapitre 10 flambement
Chapitre 10 flambementChapitre 10 flambement
Chapitre 10 flambement

Building breakthrough businesses within established organizations
Building breakthrough businesses within established organizationsBuilding breakthrough businesses within established organizations
Building breakthrough businesses within established organizations

Assainissement
AssainissementAssainissement
Assainissement

دليل المعلم فى علم النفس والاجتماع 2ث
دليل المعلم فى علم النفس والاجتماع 2ثدليل المعلم فى علم النفس والاجتماع 2ث
دليل المعلم فى علم النفس والاجتماع 2ث

Exercices coprrigés sur les torseurs
Exercices coprrigés sur les torseursExercices coprrigés sur les torseurs
Exercices coprrigés sur les torseurs

Le gestionnaire de projet en tant que maître d’œuvre
Le gestionnaire de projet en tant que maître d’œuvre Le gestionnaire de projet en tant que maître d’œuvre
Le gestionnaire de projet en tant que maître d’œuvre


En vedette

Moahmed Gaber cv2(4)
Moahmed Gaber cv2(4)Moahmed Gaber cv2(4)
Moahmed Gaber cv2(4)
mohamed gaber

Kolberg cafe.de
Kolberg cafe.deKolberg cafe.de
Kolberg cafe.de
John Lenn

AINS21
AINS21AINS21
Gary resume 31
Gary resume 31Gary resume 31
Gary resume 31
Gary Hausley

Isabel Walmsley
Isabel WalmsleyIsabel Walmsley
Isabel Walmsley
Isabel Walmsley

Modelo de-prueba lectura-version-imprimible
Modelo de-prueba lectura-version-imprimibleModelo de-prueba lectura-version-imprimible
Modelo de-prueba lectura-version-imprimible
Eduardo Andrés

Strategi Pengembangan
Strategi PengembanganStrategi Pengembangan
Strategi Pengembanganevandemak

Cómo se utilizan los tratamientos compresivos en insuficiencia venosa 2015
Cómo se utilizan los tratamientos compresivos en insuficiencia venosa  2015Cómo se utilizan los tratamientos compresivos en insuficiencia venosa  2015
Cómo se utilizan los tratamientos compresivos en insuficiencia venosa 2015
Lenar Chavez Cieza

Frauentag impressionen bilder
Frauentag impressionen bilderFrauentag impressionen bilder
Frauentag impressionen bilderMarkus Ging

fusão nuclear
fusão nuclearfusão nuclear
fusão nuclear
Fabio Santos Nery

Analisis de la propuesta del programa de Robótica Educativa del PRONIE MEP FOD
Analisis de la propuesta del programa de Robótica Educativa del PRONIE MEP FODAnalisis de la propuesta del programa de Robótica Educativa del PRONIE MEP FOD
Analisis de la propuesta del programa de Robótica Educativa del PRONIE MEP FOD
rociogoyenaga

Ava cien velocidade
Ava cien velocidadeAva cien velocidade
Ava cien velocidade
Michele Moreira

Levitico
LeviticoLevitico
Levitico
Élida Rolim

10. jULIETA gONZALEZ. Xerostomia no solo un problema de agua
10. jULIETA gONZALEZ. Xerostomia no solo un problema de agua10. jULIETA gONZALEZ. Xerostomia no solo un problema de agua
10. jULIETA gONZALEZ. Xerostomia no solo un problema de agua
crea-autoinmunidad

Universo alvarado
Universo alvaradoUniverso alvarado
Universo alvarado
esteban amariles


En vedette (17)

Moahmed Gaber cv2(4)
Moahmed Gaber cv2(4)Moahmed Gaber cv2(4)
Moahmed Gaber cv2(4)

Braves
BravesBraves
Braves

Kolberg cafe.de
Kolberg cafe.deKolberg cafe.de
Kolberg cafe.de

AINS21
AINS21AINS21
AINS21

Gary resume 31
Gary resume 31Gary resume 31
Gary resume 31

Isabel Walmsley
Isabel WalmsleyIsabel Walmsley
Isabel Walmsley

HPF_header02
HPF_header02HPF_header02
HPF_header02

Modelo de-prueba lectura-version-imprimible
Modelo de-prueba lectura-version-imprimibleModelo de-prueba lectura-version-imprimible
Modelo de-prueba lectura-version-imprimible

Strategi Pengembangan
Strategi PengembanganStrategi Pengembangan
Strategi Pengembangan

Cómo se utilizan los tratamientos compresivos en insuficiencia venosa 2015
Cómo se utilizan los tratamientos compresivos en insuficiencia venosa  2015Cómo se utilizan los tratamientos compresivos en insuficiencia venosa  2015
Cómo se utilizan los tratamientos compresivos en insuficiencia venosa 2015

Frauentag impressionen bilder
Frauentag impressionen bilderFrauentag impressionen bilder
Frauentag impressionen bilder

fusão nuclear
fusão nuclearfusão nuclear
fusão nuclear

Analisis de la propuesta del programa de Robótica Educativa del PRONIE MEP FOD
Analisis de la propuesta del programa de Robótica Educativa del PRONIE MEP FODAnalisis de la propuesta del programa de Robótica Educativa del PRONIE MEP FOD
Analisis de la propuesta del programa de Robótica Educativa del PRONIE MEP FOD

Ava cien velocidade
Ava cien velocidadeAva cien velocidade
Ava cien velocidade

Levitico
LeviticoLevitico
Levitico

10. jULIETA gONZALEZ. Xerostomia no solo un problema de agua
10. jULIETA gONZALEZ. Xerostomia no solo un problema de agua10. jULIETA gONZALEZ. Xerostomia no solo un problema de agua
10. jULIETA gONZALEZ. Xerostomia no solo un problema de agua

Universo alvarado
Universo alvaradoUniverso alvarado
Universo alvarado


Similaire à Cctp voirie bab2008

Souk tlet CCTP.doc
Souk tlet CCTP.docSouk tlet CCTP.doc
Souk tlet CCTP.doc
ommar2011

04 terrassements
04   terrassements04   terrassements
04 terrassements
abde zad

Fascicule 67 i etanchéité des ponts routes supp en béton de ciment
Fascicule 67 i etanchéité des ponts routes supp en béton de cimentFascicule 67 i etanchéité des ponts routes supp en béton de ciment
Fascicule 67 i etanchéité des ponts routes supp en béton de ciment
Nazef Karim

De l'étude des dispositifs d'ANC : leur mise en œuvre, leur contrôle d'exécution
De l'étude des dispositifs d'ANC : leur mise en œuvre, leur contrôle d'exécutionDe l'étude des dispositifs d'ANC : leur mise en œuvre, leur contrôle d'exécution
De l'étude des dispositifs d'ANC : leur mise en œuvre, leur contrôle d'exécution
idealconnaissances

fascicule_ndeg62_titre_i_section_i.pdf
fascicule_ndeg62_titre_i_section_i.pdffascicule_ndeg62_titre_i_section_i.pdf
fascicule_ndeg62_titre_i_section_i.pdf
PedroHernandez169446

F62
F62F62
F62
SAM SAM

Permis de construire
Permis de construirePermis de construire
Permis de construireClosstgeorges

Sequelec guide pratique_poste_hta_f2
Sequelec guide pratique_poste_hta_f2Sequelec guide pratique_poste_hta_f2
Sequelec guide pratique_poste_hta_f2Abdelwahad

Aoyja2si9isloho
Aoyja2si9islohoAoyja2si9isloho
Aoyja2si9isloho
FekiMahdi

Aoyja2si9isloho
Aoyja2si9islohoAoyja2si9isloho
Aoyja2si9isloho
FekiMahdi

Aoyja2si9isloho
Aoyja2si9islohoAoyja2si9isloho
Aoyja2si9isloho
MahdiFeki3

Catalogue de dimensionnement des chaussees neuves (fascicule2)
Catalogue de dimensionnement des chaussees neuves (fascicule2)Catalogue de dimensionnement des chaussees neuves (fascicule2)
Catalogue de dimensionnement des chaussees neuves (fascicule2)
Adel Nehaoua

Iqmz6lq8md259kf
Iqmz6lq8md259kfIqmz6lq8md259kf
Iqmz6lq8md259kf
FekiMahdi

Iqmz6lq8md259kf
Iqmz6lq8md259kfIqmz6lq8md259kf
Iqmz6lq8md259kf
MahdiFeki3

Iqmz6lq8md259kf
Iqmz6lq8md259kfIqmz6lq8md259kf
Iqmz6lq8md259kf
FekiMahdi

Marche public toulon_serrurerie_cle6f6741
Marche public toulon_serrurerie_cle6f6741Marche public toulon_serrurerie_cle6f6741
Marche public toulon_serrurerie_cle6f6741
FekiMahdi

Devis descriptif-duplex
Devis descriptif-duplexDevis descriptif-duplex
Devis descriptif-duplexm.a bensaaoud

Fluides de forages
Fluides de foragesFluides de forages
Fluides de forages
ouffa


Similaire à Cctp voirie bab2008 (20)

Souk tlet CCTP.doc
Souk tlet CCTP.docSouk tlet CCTP.doc
Souk tlet CCTP.doc

04 terrassements
04   terrassements04   terrassements
04 terrassements

Fascicule 67 i etanchéité des ponts routes supp en béton de ciment
Fascicule 67 i etanchéité des ponts routes supp en béton de cimentFascicule 67 i etanchéité des ponts routes supp en béton de ciment
Fascicule 67 i etanchéité des ponts routes supp en béton de ciment

De l'étude des dispositifs d'ANC : leur mise en œuvre, leur contrôle d'exécution
De l'étude des dispositifs d'ANC : leur mise en œuvre, leur contrôle d'exécutionDe l'étude des dispositifs d'ANC : leur mise en œuvre, leur contrôle d'exécution
De l'étude des dispositifs d'ANC : leur mise en œuvre, leur contrôle d'exécution

fascicule_ndeg62_titre_i_section_i.pdf
fascicule_ndeg62_titre_i_section_i.pdffascicule_ndeg62_titre_i_section_i.pdf
fascicule_ndeg62_titre_i_section_i.pdf

F62
F62F62
F62

Rapport de la visite tech prefa 2011
Rapport de la visite tech prefa 2011Rapport de la visite tech prefa 2011
Rapport de la visite tech prefa 2011

Permis de construire
Permis de construirePermis de construire
Permis de construire

Sequelec guide pratique_poste_hta_f2
Sequelec guide pratique_poste_hta_f2Sequelec guide pratique_poste_hta_f2
Sequelec guide pratique_poste_hta_f2

Aoyja2si9isloho
Aoyja2si9islohoAoyja2si9isloho
Aoyja2si9isloho

Aoyja2si9isloho
Aoyja2si9islohoAoyja2si9isloho
Aoyja2si9isloho

Aoyja2si9isloho
Aoyja2si9islohoAoyja2si9isloho
Aoyja2si9isloho

Catalogue de dimensionnement des chaussees neuves (fascicule2)
Catalogue de dimensionnement des chaussees neuves (fascicule2)Catalogue de dimensionnement des chaussees neuves (fascicule2)
Catalogue de dimensionnement des chaussees neuves (fascicule2)

Iqmz6lq8md259kf
Iqmz6lq8md259kfIqmz6lq8md259kf
Iqmz6lq8md259kf

Iqmz6lq8md259kf
Iqmz6lq8md259kfIqmz6lq8md259kf
Iqmz6lq8md259kf

Iqmz6lq8md259kf
Iqmz6lq8md259kfIqmz6lq8md259kf
Iqmz6lq8md259kf

Marche public toulon_serrurerie_cle6f6741
Marche public toulon_serrurerie_cle6f6741Marche public toulon_serrurerie_cle6f6741
Marche public toulon_serrurerie_cle6f6741

Devis descriptif-duplex
Devis descriptif-duplexDevis descriptif-duplex
Devis descriptif-duplex

Fluides de forages
Fluides de foragesFluides de forages
Fluides de forages

Avischantiers
AvischantiersAvischantiers
Avischantiers


Dernier

Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Institut de l'Elevage - Idele

Reconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la fermeReconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la ferme
Institut de l'Elevage - Idele

Comment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptationComment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptation
Institut de l'Elevage - Idele

Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Institut de l'Elevage - Idele

Alternative au Tramway de la ville de Quebec Rev 1 sml.pdf
Alternative au Tramway de la ville de Quebec Rev 1 sml.pdfAlternative au Tramway de la ville de Quebec Rev 1 sml.pdf
Alternative au Tramway de la ville de Quebec Rev 1 sml.pdf
Daniel Bedard

COUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivoresCOUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivores
Institut de l'Elevage - Idele

1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande
Institut de l'Elevage - Idele

Presentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptxPresentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptx
imed53

Accompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de productionAccompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de production
Institut de l'Elevage - Idele

Accompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermièreAccompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermière
Institut de l'Elevage - Idele

COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdfCOURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
sieousse95


Dernier (11)

Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...

Reconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la fermeReconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la ferme

Comment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptationComment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptation

Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...

Alternative au Tramway de la ville de Quebec Rev 1 sml.pdf
Alternative au Tramway de la ville de Quebec Rev 1 sml.pdfAlternative au Tramway de la ville de Quebec Rev 1 sml.pdf
Alternative au Tramway de la ville de Quebec Rev 1 sml.pdf

COUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivoresCOUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivores

1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande

Presentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptxPresentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptx

Accompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de productionAccompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de production

Accompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermièreAccompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermière

COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdfCOURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf


Cctp voirie bab2008

  • 1. Communauté d'Agglomération de Bayonne Anglet Biarritz 15, Avenue Foch 64115 BAYONNE Cédex Boulevard du BAB Réfection du revêtement, de la signlaisation et des équipements entre Butte aux Cailles et Jorlis CAHIER DES CLAUSES TECHNIQUES PARTICULIERES (C.C.T.P.) Lot n°1 : Réfection du revêtement Page 1 / 12
  • 2. Cahier des Clauses Techniques Particulières Sommaire CHAPITRE I Indications générales et description des travaux ARTICLE 1.01 - OBJET DU CCTP......................................................................................................................3 ARTICLE 1.02 - NATURE DES TRAVAUX...........................................................................................................3 ARTICLE 1.03 - DESCRIPTION DES TRAVAUX..................................................................................................4 ARTICLE 1.04 - SUJETIONS SPECIALES.............................................................................................................5 ARTICLE 1.05 – SUJETIONS PARTICULIERES DE MISE EN OEUVRE .................................................................5 ARTICLE 2.01 - PROVENANCE DES MATERIAUX............................................................................................6 ARTICLE 2.02 - MATERIAUX Fournis par le maitre d'ouvrage.......................................................................6 ARTICLE 2.03 - MATERIAUX Fournis par l'entrepreneur.................................................................................6 ARTICLE 2.04 - SIGNALISATION TEMPORAIRE ...............................................................................................8 ARTICLE 2.05 - BETON BITUMINEUX PHONIQUE ............................................................................................8 ARTICLE 3.01 - PROJET D'INSTALLATION DE CHANTIER DE L'ENTREPRISE.....................................................9 ARTICLE 3.02 – GARANTIES D’APPLICATION ................................................................................................9 ARTICLE 3.03 - MESURES CONCERNANT L'HYGIENE ET LA SECURITE...........................................................9 ARTICLE 3.04 - LABORATOIRE DE CHANTIER - ESSAIS..................................................................................10 ARTICLE 3.05 - EXECUTION DES DEBLAIS......................................................................................................10 ARTICLE 3.06 - GEOTEXTILE...........................................................................................................................10 ARTICLE 3.07 - COUCHE DE CHAUSSEE EN GRAVE NON TRAITEE 0/31,5..................................................10 ARTICLE 3.08 - IMPREGNATION....................................................................................................................11 ARTICLE 3.09 – GRAVE BITUME ET BETON BITUMINEUX...............................................................................11 ARTICLE 3.10 - MAINTIEN DE LA CIRCULATION...........................................................................................11 ARTICLE 3.11 - REMISE EN ETAT DES LIEUX - DEGATS EVENTUELS................................................................11 ARTICLE 3.12 - TENUE DE CHANTIER.............................................................................................................12 ARTICLE 3.13 - INTERVENTION DU MAITRE D'OEUVRE ET RESPONSABILITE DE L'ENTREPRENEUR..............12 ARTICLE 3.14 - CONNAISSANCE DES LIEUX ET DES CONDITIONS DE TRAVAIL..........................................12 Page 2 / 12
  • 3. CHAPITRE I Indications générales et description des travaux ARTICLE 1.01 - OBJET DU CCTP Le présent Cahier des Clauses Techniques Particulières (CCTP) a pour objet de compléter le Cahier des Clauses Administratives Particulières (CCAP) pour ce qui concerne : - Boulevard du BAB entre Butte aux Cailles et Jorlis Lot n°1 : Réfection du revêtement - les conditions dans lesquelles seront exécutés ces travaux. En option les voies de raccordement au Boulevard Marcel Dassault pourront être traitées. ARTICLE 1.02 - NATURE DES TRAVAUX L'entreprise comprend toutes les fournitures et mises en œuvre nécessaires à la complète réalisation des travaux, objet du présent dossier. 1.02.1 - Travaux compris dans l'entreprise 1.02.1.1 - Signalisation temporaire du chantier et maintien de la circulation Ils comprennent toutes les dispositions nécessaires et réglementaires pour assurer la sécurité des travaux et des usagers de la route. Sur l’axe principal, la circulation sera ramenée à une voie dans chaque sens délimitée par des séparateurs de voie à charge de l’entreprise. Sur les voies d’entrée et de sortie, la circulation pourra être interrompue et déviée après accord avec les services et collectivités concernés. 1.02.1.2 - Travaux de chaussées et accotements Ils comprennent : - les installations de chantier spécifiques à ces travaux ; - les délignements de rives, sciages de chaussée, rabotages et évacuation des produits ; - la réalisation éventuelle d’une poutre de rives pour élargissement ou renforcement ; - la réalisation de la couche de roulement en béton bitumineux ; - la mise à niveau des regards ou bouches à clé sur l’emprise des revêtements. 1.02.1.3 - Travaux de terrassements pour réalisation de poutres de rives Attention, lors de ces terrassements, l'entreprise devra particulièrement porté son attention sur la nature du terrain, les problèmes d'épuisement des eaux, la proximité du réseau EDF moyenne tension et devra alors prendre toutes les mesures nécessaires au bon déroulement des travaux. Page 3 / 12
  • 4. Ils comprennent : - les installations de chantier spécifiques à ces travaux, - la fourniture et la mise en œuvre des matériaux nécessaires à la réalisation de la voirie, Structure de chaussée : Couche de fondation: 0,35 m de GNT 0/31.5 sur géotextile Couche de base: 0,14 m de Grave Bitume classe 3 Couche de surface: 0,06 m de Béton Bitumineux 0/10 SG Béton Bitumineux 0/10 SG(6 cm) Couche d’accrochage Grave Bitume Classe 3 (14 cm) Imprégnation gravillonnée GNT 0/31,5 (35 cm) Géotextile - la réalisation d'accotements par réglage et couverture de 0,10 m de terre végétale. 1.02.2 Travaux non compris dans l'entreprise - la signalisation horizontale provisoire et définitive - la mise aux normes des glissières de sécurité ARTICLE 1.03 - DESCRIPTION DES TRAVAUX 1.03.1 - Eléments géométriques 1.03.1.1 - Tracé en plan Les axes des chaussées suivront les courbes et alignements droits existants. 1.03.1.2 - Profil en long Les profils en long des chaussées suivront les pentes et rampes. 1.03.1.3 - Profil en travers Les pentes transversales sont maintenues. Page 4 / 12
  • 5. 1.03.2 - Terrassements Leur exécution sera précisée par le Maître d’œuvre. Les déblais seront exécutés conformément aux prescriptions des articles 14.1, 14.2 et 17.10 du fascicule n° 2 du CCTG. Ils pourront suivant l'appréciation du Maître d'œuvre être réutilisés en remblai ou évacués aux décharges. Les produits des purges éventuelles des terrains dont la portance sera jugée insuffisante par le Maître d'œuvre seront évacués aux décharges et remplacés par des remblais provenant des déblais réutilisables et de zones d'emprunt soumises à l'agrément du Maître d'œuvre. 1.03.3 – Poutres de rives de chaussée Les travaux consisteront à réaliser suivant l’implantation fix »e par le maître d’œuvre, une fouille longitudinale de 70cm de large et de 55 cm de profondeur. Les corps de chaussée seront constituées par : - un géotextile en fond d'encaissement ; - la couche de fondation en Grave Non Traitée 0/31,5 de 0,35 m d'épaisseur, - - la couche d'imprégnation gravillonnée, - la couche de base Grave Bitume 0/14 classe 3 de 14 cm d’épaisseur, - une couche d’accrochage, - le Béton Bitumeux 0/10 Semi Grenu de 6 cm d’épaisseur, Puis, un arasement d’accotements sera réalisé par réglage au niveau de la couche de roulement ARTICLE 1.04 - SUJETIONS SPECIALES L'Entrepreneur prendra contact avec tous les services publics ou privés pour connaître l'emplacement de canalisations sur l'emprise des travaux (eau, électricité, téléphone, etc...) et veillera, lors de l'exécution des travaux, à les maintenir en bon état de fonctionnement. Il restera responsable de leur rupture. Il est rappelé également à l'Entrepreneur qu'il lui est imposé de maintenir constamment, pendant la durée du chantier, la circulation publique dans les meilleures conditions de sécurité. ARTICLE 1.05 – SUJETIONS PARTICULIERES DE MISE EN OEUVRE  joints longitudinaux L’entreprise proposera la technique de mise en œuvre la plus adaptée au trafic et aux caractéristiques des voiries traitée, de manière à limiter le nombre de joints longitudinaux.  joints transversaux Un soin particulier sera apporté à la réalisation des joints transversaux qui seront traités avec un angle de 30° par rapport à l’axe Page 5 / 12
  • 6. CHAPITRE II Spécifications des matériaux et fournitures ARTICLE 2.01 - PROVENANCE DES MATERIAUX Les matériaux indiqués ci-après auront les provenances désignées ci-dessous : MATERIAUX PROVENANCE OBSERVATIONS Géotextile Usines agréées par le Maître d'œuvre Fournis par l'entrepreneur Granulats pour couche de chaussée Carrières ou gravières agréées par le Maître d'œuvre Fournis par l'entrepreneur Emulsion de bitume Usines agréées par le Maître d'Oeuvre Fournis par l'entrepreneur Granulats pour couches de chaussée Carrières ou gravières agréées par le Maître d'Oeuvre Fournis par l'entrepreneur Les provenances des matériaux pour les diverses couches de chaussée seront indiquées sur le Plan Assurance Qualité qui précisera à l'aide d'analyses établies par le contrôle externe des fournisseurs et des entreprises, les caractéristiques de ces matériaux, conformément aux articles du présent CCTP. Les provenances de tous les autres matériaux mentionnés ci-dessus devront être soumises à l'agrément du Maître d'Oeuvre en temps utile pour respecter le délai d'exécution contractuel et au maximum dans un délai de 15 jours ouvrables à compter de la notification de l'approbation du marché. ARTICLE 2.02 - MATERIAUX FOURNIS PAR LE MAITRE D'OUVRAGE Sans objet. ARTICLE 2.03 - MATERIAUX FOURNIS PAR L'ENTREPRENEUR 2.03.01 - MATERIAUX DE REMBLAIS Les déblais de terrassements seront évacués vers les décharges définitives, à l’exception de ceux dont la qualité permettrait leur réutilisation en remblais. Leur qualité ainsi que l’emplacement de décharge provisoire devront être agréés par le Maître d’Oeuvre. 2.03.02 - GEOTEXTILE Un géotextile sera mis en place à l’arase de terrassement sous la couche de forme en GNT 0/315 . Celui-ci devra avoir la certification "ASQUAL" et présenter les caractéristiques suivantes (sens production et sens travers) : - résistance minimum en traction : 20 kN/m Page 6 / 12
  • 7. 2.03.03 - MATERIAUX POUR COUCHE DE FONDATION EN GNT 0/31,5 La nature des matériaux pour couche de fondation sera telle que les matériaux choisis auront les caractéristiques suivantes : - les caractéristiques de la GNT 0/31,5 seront conformes à la norme XP P 18-540, et correspondront à la classe C III a, - PS 10 % ≥ à 50, - VB < 0,5 , - Les GNT 0/31,5 en couche de fondation, devront répondre aux fuseaux de granulométrie des GNT en couche de chaussée conformément à la norme NF P 98-129. 2.03.04 - IMPREGNATION Une couche d'imprégnation sera exécutée sur la couche de fondation de chaussée en grave 0/31,5, et celle-ci se composera comme suit : - 1,3 kg / m² d'émulsion diluée de bitume de type cationique à 69 % de bitume pur à rupture rapide ECR 69, conforme au spécifications de la norme NF T 65-001, - 7 l / m² de gravillons de granularité 4/6, de caractéristiques minimales CII et conforme à la norme XP P 18-540. 2.03.05 – GRAVE BITUME ET BETON BITUMINEUX 2.03.05.1 - Caractéristiques de la Grave Bitume 0/14 Classe 3 Elle sera conforme à la norme NF P 98-128. Le module de richesse K sera supérieur ou égal à 2,8, avec du bitume 35/50 pur, mis en œuvre à une température entre 140 et 160°C et le pourcentage de vides sera inférieur ou égal à 10 % 2.03.05.2 - Caractéristiques du Béton Bitumineux 0/10 Semi-Grenu Le béton bitumineux sera conforme à la norme NF P 98-130. Le module de richesse K sera supérieur ou égal à 3,5, avec du bitume 35/50 pur, mis en œuvre à une température entre 140 et 160°C et le pourcentage de vides sera compris entre 4 à 9 % 2.03.6 - CONDITIONS DE STOCKAGE DES GRANULATS Le stockage des granulats sur l'herbe sera strictement interdit et l'Entrepreneur devra aménager et entretenir les aires de stockage, à savoir, tous les travaux nécessaires à l'aménagement des aires de stockage des matériaux : - mise en forme y compris apport éventuel de matériaux, - drainage, - revêtements suffisamment étendus et résistants pour qu'aucune pollution des matériaux ne soit à craindre pendant la durée du chantier. L'Entrepreneur devra prévoir de couvrir les stocks. Page 7 / 12
  • 8. Les approvisionnements devront, en outre, être conduits de façon à permettre de s'assurer du respect de la qualité avant l'utilisation pour la fabrication. ARTICLE 2.04 - SIGNALISATION TEMPORAIRE L'Entrepreneur devra être en mesure de mettre en place et d'assurer le maintien jour et nuit de la signalisation temporaire. En cas de nécessité, ou sur demande du Maître d'Oeuvre, la signalisation pourra être modifiée ou complétée. Cette signalisation sera conforme aux textes et aux recommandations en vigueur et restera en place jusqu’à la 1ère intervention du lot n°2 Marquage ARTICLE 2.05 - BETON BITUMINEUX PHONIQUE L'Entrepreneur proposera en option n°1 un revêtement phonique mince dont les carctéristiques seront indiqués sur une fiche technique jointe à la proposition. Page 8 / 12
  • 9. CHAPITRE III Mode d'exécution des fournitures et travaux ARTICLE 3.01 - PROJET D'INSTALLATION DE CHANTIER DE L'ENTREPRISE Le projet d'installation de chantier devra satisfaire aux conditions suivantes : - toutes les décharges et dépôts provisoires pour les matériaux sont à la charge de l'Entrepreneur, - les emplacements utilisés par l'entrepreneur pour les installations de son chantier, le stationnement de son matériel et le dépôt provisoire de ses matériaux seront soumis à l'agrément du Maître d'œuvre. ARTICLE 3.02 – GARANTIES D’APPLICATION L’Entrepreneur est tenu de transmettre avant travaux les caractéristiques de fabrication, de formulation et de mise en œuvre des bétons bitumineux. Sa garantie de résultats sera totale en tenue, en planimétrie et en adhérence. ARTICLE 3.03 - MESURES CONCERNANT L'HYGIENE ET LA SECURITE En complément aux mesures imposées par la législation en vigueur et à l'article 8.4 du CCAP, l'entrepreneur est tenu de respecter les mesures particulières d'hygiène et de sécurité suivantes : - les panneaux de signalisation employés seront rétro réfléchissants ainsi que les baudriers et casques portés par les agents susceptibles d'opérer un moment à pied, mais dont le nombre devra être strictement limité, - tous les engins devront circuler en feux de croisement et être munis d'un gyrophare ou de tout autre dispositif lumineux clignotant. - les conditions de circulation seront facilitées par la pose de balises rétro réfléchissantes délimitant les couloirs de circulation, - l'arrière des véhicules légers, et réservés au transport du personnel, sera muni de bandes rétro réfléchissantes, - les panneaux de signalisation seront conformes au Code de la Route (catégorie route importante : 1,25 m pour le côté des panneaux triangulaires et 1,05 m pour le diamètre des panneaux circulaires et montés sur support vertical), - toute fouille sera signalée et entourée ; de plus, un balisage de la circulation sera mis en place le cas échéant, pour maintenir celle-ci à une distance suffisante pour ne provoquer aucun éboulement des parois, - la voirie publique utilisée par l'entrepreneur, ainsi que la signalisation correspondante seront nettoyées et entretenues régulièrement par l'Entrepreneur, - le balisage et les protections des réseaux (AEP, PTT, GDF-EDF, etc...) devront être respectés et maintenus ou créés, Page 9 / 12
  • 10. ARTICLE 3.04 - LABORATOIRE DE CHANTIER - ESSAIS L'Entrepreneur n’est pas tenu d'installer un laboratoire de chantier mais engagera sa totale responsabilité en cas de problèmes ARTICLE 3.05 - EXECUTION DES DEBLAIS 3.05.1 - Fouilles pour élargissement de chaussées Les fouilles pour élargissement seront réalisées de telle façon que : - il ne subsiste aucune partie terreuse entre la chaussée et l'élargissement, - le maximum de fouilles non remblayées ne dépasse pas 100 m, - le maximum de fouilles non remblayées ne dépasse pas 30 m pour les élargissements de chaussées, - les fouilles fraîchement remblayées et présentant des risques pour les automobilistes soient balisées à l'aide de Cataphotes, - en aucun cas, pendant les week-ends et les jours fériés, le chantier ne présentera de fouilles non remblayées, les fouilles fraîchement remblayées répondront aux prescriptions ci-dessus, - toutes les saignées, rigoles, fossés, ouvrages provisoires nécessaires à l'évacuation des eaux hors des fouilles soient mis en place. Au cas où en cours de travaux, l'entrepreneur serait obligé de procéder par pompages, les frais correspondants resteront à sa charge. ARTICLE 3.06 - GEOTEXTILE Une nappe de géotextile sera mise en place avant l'exécution de la couche de forme en GNT 0/31.5. Une préparation minutieuse du terrain sera réalisée avant la pose du géotextile, afin d'éviter tous déchirements par des objets coupants. Les recouvrements longitudinaux et transversaux auront une largeur minimum de 0,50 m. ARTICLE 3.07 - COUCHE DE CHAUSSEE EN GRAVE NON TRAITEE 0/31,5 La tolérance d'exécution du profil des couches de grave est de plus ou moins trois centimètres (+ ou - 3 cm). L'entrepreneur devra soumettre à l'accord du Maître d'œuvre, l'atelier de compactage qu'il se propose d'adopter, compte tenu de la mise en œuvre de la grave en pleine largeur ou en élargissement. Les couches de grave seront compactées de manière que la densité sèche soit au moins égale à quatre vingt quinze pour cent (95 %) de l'optimum proctor modifié sur toute l'épaisseur, la valeur moyenne des contrôles sur une journée étant supérieure ou égale à l'OPM. Chaque densité sèche associée à un point proctor modifié effectué sur le chantier avec le matériau prélevé sur le point de densité est ramené à une teneur en eau légèrement inférieure à sa teneur en eau. Si les purges sont nécessaires, les excavations seront exécutées jusqu'à la profondeur fixée par le Maître d'œuvre. La cote théorique des déblais sera rattrapée par apport de matériaux graveleux ou sableux soumis à l'agrément du Maître d'œuvre, sous réserve que ces matériaux aient un équivalent un PS 10 % ≥ à 40. Page 10 / 12
  • 11. ARTICLE 3.08 - IMPREGNATION Une imprégnation gravillonnée de la couche de fondation de chaussée en grave 0/31,5 sera réalisés avec les dosages suivants : - Imprégnation : 1,3 kg / m² d'émulsion de bitume à 69 % 7 l / m² de gravillons 4/6 Le dosage de l'émulsion pourra être modifié par décision du Maître d'œuvre et aux frais de l'entrepreneur suivant la couche de base réellement exécutée. ARTICLE 3.09 – GRAVE BITUME ET BETON BITUMINEUX 3.09.1 - Caractéristiques de la Grave Bitume 0/14 Classe 3 Elle sera conforme à la norme NF P 98-128. Le module de richesse K sera supérieur ou égal à 2,8, avec du bitume 35/50 pur, mis en œuvre à une température entre 140 et 160°C et le pourcentage de vides sera inférieur ou égal à 10 %. Les tolérances en planimétrie sont de plus ou moins 1 cm à la règle de 3 métres. 3.09.2 - Caractéristiques du Béton Bitumineux 0/10 Semi-Grenu Une couche d’accrochage sera préalablement réalisé de façon à obtenir 385 g/m2 de bitume résiduel MINIMUM. Le béton bitumineux sera conforme à la norme NF P 98-130. Le module de richesse K sera supérieur ou égal à 3,5, avec du bitume 35/50 pur, mis en œuvre à une température entre 140 et 160°C et le pourcentage de vides sera compris entre 4 à 9 %. Les tolérances en planimétrie sont de plus ou moins 0,5 cm à la règle de 3 mètres. L’Entrepreneur procèdera à la réalisation d’une planche d’essai de compactage afin de fixer : - la composition de l’atelier de compactage ; - les modalités d’utilisation de l’ensemble de l’atelier. ARTICLE 3.10 - MAINTIEN DE LA CIRCULATION L'entrepreneur ne pourra se prévaloir ni pour éluder les obligations de son marché, ni pour élever aucune réclamation des sujétions qui peuvent être occasionnées par le maintien de la circulation publique sur les routes adjacentes au chantier, ainsi que l'accès des riverains. L’Entrepreneur effectuera en permanence les nettoyages des voies publiques et prendra en charge les dépenses correspondantes. Il restera responsable des accidents survenus de ce fait. ARTICLE 3.11 - REMISE EN ETAT DES LIEUX - DEGATS EVENTUELS Les installations de chantier, le matériel et les matériaux sans emploi seront enlevés dès que possible. Page 11 / 12
  • 12. Tous les dégâts occasionnés par l'entrepreneur aux voies d'accès et aux ouvrages mêmes seront réparés par les soins et aux frais de l'entrepreneur. ARTICLE 3.12 - TENUE DE CHANTIER Le chantier sera maintenu en tout temps en parfait état de propreté. En particulier, les aires de stockage seront aménagées de façon à éviter dans leur voisinage immédiat toute surface boueuse, et d'une manière générale, toute cause de souillure. ARTICLE 3.13 - INTERVENTION DU MAITRE D'OEUVRE ET RESPONSABILITE DE L'ENTREPRENEUR Au cas où le Maître d'œuvre jugerait que les obligations exposées ci-dessus sont insuffisamment ou incorrectement remplies, il pourrait, après ordre de service resté sans effet, faire procéder d'office et aux frais de l'entrepreneur, à tous les travaux nécessaires. Toutes les dépenses entraînées par l'exécution des prescriptions détaillées au présent article seront à la charge de l'entrepreneur. Dans tous les cas, y compris ceux où le Maître d'œuvre aurait usé du droit d'intervention défini ci-dessus, l'entrepreneur sera responsable des accidents résultant de sa négligence ou de celle de ses employés. ARTICLE 3.14 - CONNAISSANCE DES LIEUX ET DES CONDITIONS DE TRAVAIL L'entrepreneur reconnaît s'être assuré de la nature et de la situation des travaux, des conditions physiques propres à l'emplacement des travaux, des ouvrages en général, ainsi que toutes les autres circonstances susceptibles d'avoir une incidence sur les conditions d'exécution du travail et de son prix. Il devra en particulier prendre toutes les dispositions visant à préserver les matériaux, ou matériels entreposés sur le chantier, ainsi que les divers engins placés sous sa responsabilité présents sur le site, de tout risque de détérioration. Dans ce cas, l'entrepreneur sera tenu pour responsable des pertes ou avaries constatées par le Maître d'œuvre. Les frais supplémentaires occasionnés par ce type d'incident seront imputables à l'entreprise qui devra remettre en état ou remplacer les matériels détériorés ou perdus. Lu et accepté par l'Entrepreneur soussigné, A........................................... Le.......................................... Page 12 / 12
