Contourbreton NC DUAL

Contourbreton NC DUALContourbreton NC DUAL
WPINC250 Inclinaison du mandrin de 0 à +3°
Inclinaison du mandrin de 0 à +3°
Le positionnement du mandrin et l’arrêt hydraulique
sont effectués de façon automatique selon le
programme de travail, par contre l’inclinaison voulue
est effectuée en activant manuellement le dispositif
placé près du mandrin

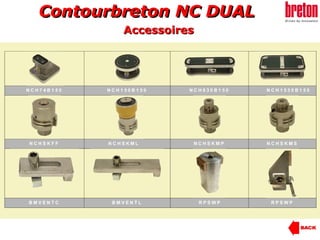

AccessoiresAccessoires

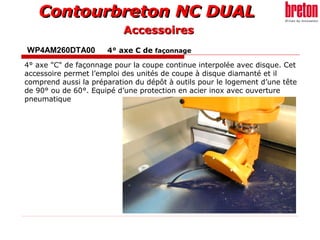

WP4AM260DTA00 4° axe C de façonnage
4° axe "C" de façonnage pour la coupe continue interpolée avec disque. Cet
accessoire permet l’emploi des unités de coupe à disque diamanté et il
comprend aussi la préparation du dépôt à outils pour le logement d’une tête
de 90° ou de 60°. Equipé d’une protection en acier inox avec ouverture
pneumatique

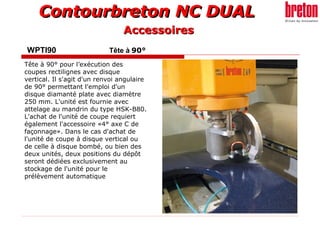

WPTI90 Tête à 90°
Tête à 90° pour l’exécution des
coupes rectilignes avec disque
vertical. Il s'agit d'un renvoi angulaire
de 90° permettant l'emploi d'un
disque diamanté plate avec diamètre
250 mm. L'unité est fournie avec
attelage au mandrin du type HSK-B80.
L'achat de l'unité de coupe requiert
également l'accessoire «4° axe C de
façonnage». Dans le cas d'achat de
l'unité de coupe à disque vertical ou
de celle à disque bombé, ou bien des
deux unités, deux positions du dépôt
seront dédiées exclusivement au
stockage de l'unité pour le
prélèvement automatique

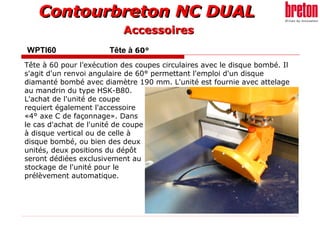

Tête à 60 pour l’exécution des coupes circulaires avec le disque bombé. Il
s'agit d'un renvoi angulaire de 60° permettant l'emploi d'un disque
diamanté bombé avec diamètre 190 mm. L'unité est fournie avec attelage
au mandrin du type HSK-B80.
L'achat de l'unité de coupe
requiert également l'accessoire
«4° axe C de façonnage». Dans
le cas d'achat de l'unité de coupe
à disque vertical ou de celle à
disque bombé, ou bien des deux
unités, deux positions du dépôt
seront dédiées exclusivement au
stockage de l'unité pour le
prélèvement automatique.

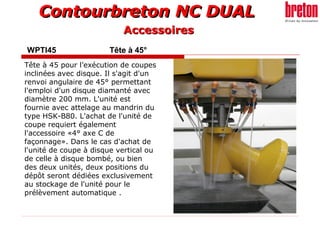

Tête à 45 pour l’exécution de coupes
inclinées avec disque. Il s'agit d'un
renvoi angulaire de 45° permettant
l'emploi d'un disque diamanté avec
diamètre 200 mm. L'unité est
fournie avec attelage au mandrin du
type HSK-B80. L'achat de l'unité de
coupe requiert également
l'accessoire «4° axe C de
façonnage». Dans le cas d'achat de
l'unité de coupe à disque vertical ou
de celle à disque bombé, ou bien
des deux unités, deux positions du
dépôt seront dédiées exclusivement
au stockage de l'unité pour le
prélèvement automatique .

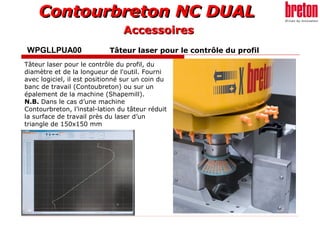

WPGLLPUA00 Tâteur laser pour le contrôle du profil
Tâteur laser pour le contrôle du profil, du
diamètre et de la longueur de l'outil. Fourni
avec logiciel, il est positionné sur un coin du
banc de travail (Contoubreton) ou sur un
épalement de la machine (Shapemill).
N.B. Dans le cas d’une machine
Contourbreton, l’instal-lation du tâteur réduit
la surface de travail près du laser d’un
triangle de 150x150 mm

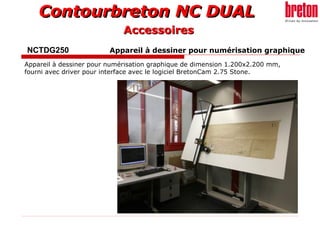

NCTDG250 Appareil à dessiner pour numérisation graphique
Appareil à dessiner pour numérisation graphique de dimension 1.200x2.200 mm,
fourni avec driver pour interface avec le logiciel BretonCam 2.75 Stone.

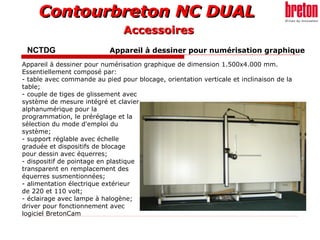

NCTDG Appareil à dessiner pour numérisation graphique
Appareil à dessiner pour numérisation graphique de dimension 1.500x4.000 mm.
Essentiellement composé par:
- table avec commande au pied pour blocage, orientation verticale et inclinaison de la
table;
- couple de tiges de glissement avec
système de mesure intégré et clavier
alphanumérique pour la
programmation, le préréglage et la
sélection du mode d'emploi du
système;
- support réglable avec échelle
graduée et dispositifs de blocage
pour dessin avec équerres;
- dispositif de pointage en plastique
transparent en remplacement des
équerres susmentionnées;
- alimentation électrique extérieur
de 220 et 110 volt;
- éclairage avec lampe à halogène;
driver pour fonctionnement avec
logiciel BretonCam

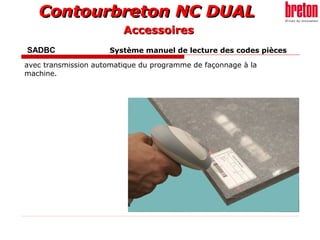

SADBC Système manuel de lecture des codes pièces
avec transmission automatique du programme de façonnage à la
machine.

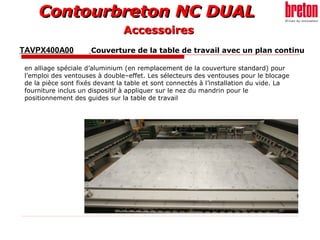

TAVPX400A00 Couverture de la table de travail avec un plan continu
en alliage spéciale d’aluminium (en remplacement de la couverture standard) pour
l’emploi des ventouses à double–effet. Les sélecteurs des ventouses pour le blocage
de la pièce sont fixés devant la table et sont connectés à l’installation du vide. La
fourniture inclus un dispositif à appliquer sur le nez du mandrin pour le
positionnement des guides sur la table de travail

SETVMARS150 Série de ventouses, (H=150 mm)
Série de ventouses, (H=150 mm) avec support à blocage mécanique, fournie avec
butées et composée par:
n. 2 ventouses rectangulaires de 70x40 mm
n. 4 ventouses circulaires avec ø 150 mm
n 6 ventouses rectangulaires de 300 x 75 mm
n. 6 ventouses rectangulaires de 300 x 150 mm
n.36 brides de blocage ventouses
n. 1 kit de joints d'étanchéité, joints et minuteries de rechange

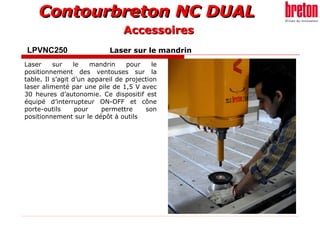

LPVNC250 Laser sur le mandrin
Laser sur le mandrin pour le
positionnement des ventouses sur la
table. Il s’agit d’un appareil de projection
laser alimenté par une pile de 1,5 V avec
30 heures d’autonomie. Ce dispositif est
équipé d’interrupteur ON-OFF et cône
porte-outils pour permettre son
positionnement sur le dépôt à outils

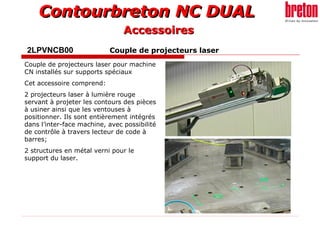

2LPVNCB00 Couple de projecteurs laser
Couple de projecteurs laser pour machine
CN installés sur supports spéciaux
Cet accessoire comprend:
2 projecteurs laser à lumière rouge
servant à projeter les contours des pièces
à usiner ainsi que les ventouses à
positionner. Ils sont entièrement intégrés
dans l’inter-face machine, avec possibilité
de contrôle à travers lecteur de code à
barres;
2 structures en métal verni pour le
support du laser.

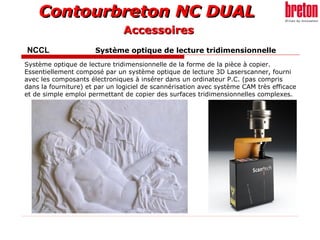

NCCL Système optique de lecture tridimensionnelle
Système optique de lecture tridimensionnelle de la forme de la pièce à copier.
Essentiellement composé par un système optique de lecture 3D Laserscanner, fourni
avec les composants électroniques à insérer dans un ordinateur P.C. (pas compris
dans la fourniture) et par un logiciel de scannérisation avec système CAM très efficace
et de simple emploi permettant de copier des surfaces tridimensionnelles complexes.

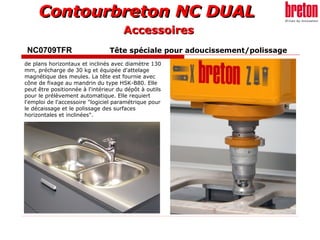

NC0709TFR Tête spéciale pour adoucissement/polissage
de plans horizontaux et inclinés avec diamètre 130
mm, précharge de 30 kg et équipée d'attelage
magnétique des meules. La tête est fournie avec
cône de fixage au mandrin du type HSK-B80. Elle
peut être positionnée à l'intérieur du dépôt à outils
pour le prélèvement automatique. Elle requiert
l'emploi de l'accessoire "logiciel paramétrique pour
le décaissage et le polissage des surfaces
horizontales et inclinées".

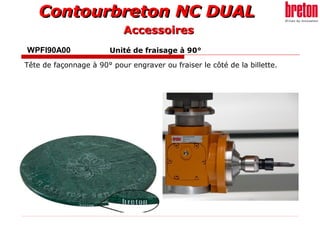

WPFI90A00 Unité de fraisage à 90°
Tête de façonnage à 90° pour engraver ou fraiser le côté de la billette.

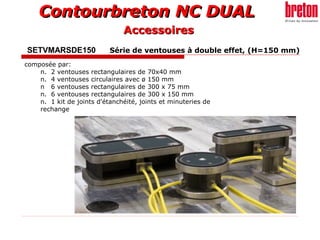

SETVMARSDE150 Série de ventouses à double effet, (H=150 mm)
composée par:
n. 2 ventouses rectangulaires de 70x40 mm
n. 4 ventouses circulaires avec ø 150 mm
n 6 ventouses rectangulaires de 300 x 75 mm
n. 6 ventouses rectangulaires de 300 x 150 mm
n. 1 kit de joints d'étanchéité, joints et minuteries de
rechange

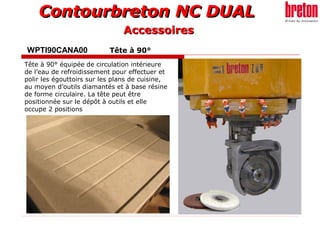

WPTI90CANA00 Tête à 90°
Tête à 90° équipée de circulation intérieure
de l’eau de refroidissement pour effectuer et
polir les égouttoirs sur les plans de cuisine,
au moyen d’outils diamantés et à base résine
de forme circulaire. La tête peut être
positionnée sur le dépôt à outils et elle
occupe 2 positions

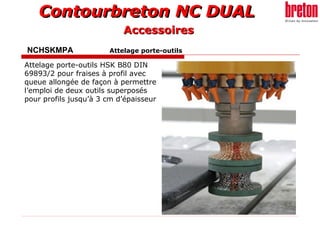

NCHSKMPA Attelage porte-outils
Attelage porte-outils HSK B80 DIN
69893/2 pour fraises à profil avec
queue allongée de façon à permettre
l’emploi de deux outils superposés
pour profils jusqu’à 3 cm d’épaisseur

WPTARM Palpeur avec transmission radio
Palpeur avec transmission radio pour
mesurer les pièces en façonnage: la
position (cordonnés X, Y, Z) de la
pièce à mesurer est transmise par
radio.
En cas de façonnage de plans de
cuisine avec la partie polie à vue, le
palpeur à transmission radio devient
très utile pour déterminer avec
précision la hauteur du plan où il
faut engraver l’égouttoir et la
position à laquelle les meules
abrasives de polissage doivent se
référer. Le palpeur est fixé à un
cône porte-outil et positionné dans
le dépôt à outils.

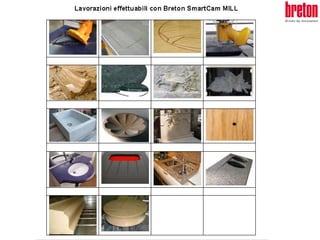

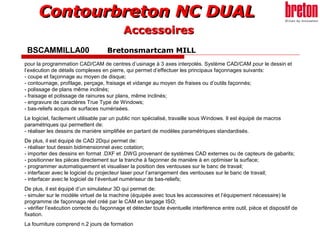

BSCAMMILLA00 Bretonsmartcam MILL
pour la programmation CAD/CAM de centres d’usinage à 3 axes interpolés. Système CAD/CAM pour le dessin et
l’exécution de détails complexes en pierre, qui permet d’effectuer les principaux façonnages suivants:
- coupe et façonnage au moyen de disque;
- contournage, profilage, perçage, fraisage et vidange au moyen de fraises ou d’outils façonnés;
- polissage de plans même inclinés;
- fraisage et polissage de rainures sur plans, même inclinés;
- engravure de caractères True Type de Windows;
- bas-reliefs acquis de surfaces numérisées.
Le logiciel, facilement utilisable par un public non spécialisé, travaille sous Windows. Il est équipé de macros
paramétriques qui permettent de:
- réaliser les dessins de manière simplifiée en partant de modèles paramétriques standardisés.
De plus, il est équipé de CAD 2Dqui permet de:
- réaliser tout dessin bidimensionnel avec cotation;
- importer des dessins en format .DXF et .DWG provenant de systèmes CAD externes ou de capteurs de gabarits;
- positionner les pièces directement sur la tranche à façonner de manière à en optimiser la surface;
- programmer automatiquement et visualiser la position des ventouses sur le banc de travail;
- interfacer avec le logiciel du projecteur laser pour l’arrangement des ventouses sur le banc de travail;
- interfacer avec le logiciel de l’éventuel numériseur de bas-reliefs;
De plus, il est équipé d’un simulateur 3D qui permet de:
- simuler sur le modèle virtuel de la machine (équipée avec tous les accessoires et l’équipement nécessaire) le
programme de façonnage réel créé par le CAM en langage ISO;
- vérifier l’exécution correcte du façonnage et détecter toute éventuelle interférence entre outil, pièce et dispositif de
fixation.
La fourniture comprend n.2 jours de formation
