Le document décrit les caractéristiques techniques d'une machine de sciage, y compris ses dimensions, vitesses de progression, et capacités de façonnage. Il mentionne également divers accessoires disponibles, tels qu'une table de travail basculante hydraulique et un système de lecture de codes pièces, ainsi que des logiciels pour le dessin et le façonnage. Enfin, il souligne l'importance de certaines conditions d'utilisation et l'installation des accessoires par l'acheteur.

1. Exit Caractéristiques Programmation Façonnage Accessoires Ligne de sciage Layout Catalogue Link

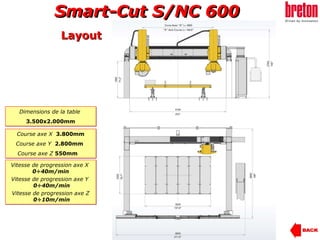

2. Dimensions de la table 3.500x2.000mm Vitesse de progression axe X 0÷40m/min Vitesse de progression axe Y 0÷40m/min Vitesse de progression axe Z 0÷10m/min Course axe X 3.800mm Course axe Y 2.800mm Course axe Z 550mm Layout

3. Vastes courses utiles de travail dimension du matériau scié 3.500x2.000 mm

4. (Installé sur la machine). Le logiciel permet le profilage des billettes avec façonnage «à peigne», vertical ou horizontal, au moyen de disque diamanté. La forme du profil est définie par la machine au moyen d’un CAD simplifié fourni avec la machine, ou bien elle est importée (DXF) d’un ordinateur extérieur. La forme de la billette à profiler et le façonnage sont visualisées sur l’écran de la machine. Les axes interpolés de la machine permettent également d’obtenir des surfaces très compliquées. Les divers profils peuvent être mémorisés dans la base de données et récupérée en tout moment. GESTSWFR01 Progiciel Mod. GEST/PROF pour l’exécution de profils simples sur billettes Accessoires

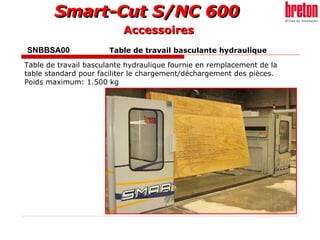

5. SNBBSA00 Table de travail basculante hydraulique Table de travail basculante hydraulique fournie en remplacement de la table standard pour faciliter le chargement/déchargement des pièces. Poids maximum: 1.500 kg Accessoires

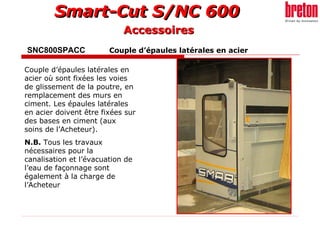

6. SNC800SPACC Couple d’épaules latérales en acier Couple d’épaules latérales en acier où sont fixées les voies de glissement de la poutre, en remplacement des murs en ciment. Les épaules latérales en acier doivent être fixées sur des bases en ciment (aux soins de l’Acheteur). N.B. Tous les travaux nécessaires pour la canalisation et l’évacuation de l’eau de façonnage sont également à la charge de l’Acheteur Accessoires

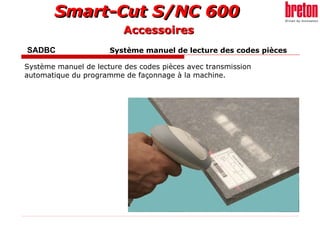

7. SADBC Système manuel de lecture des codes pièces Système manuel de lecture des codes pièces avec transmission automatique du programme de façonnage à la machine. Accessoires

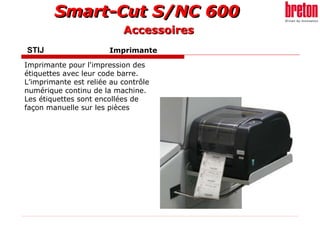

8. STIJ Imprimante Imprimante pour l'impression des étiquettes avec leur code barre. L’imprimante est reliée au contrôle numérique continu de la machine. Les étiquettes sont encollées de façon manuelle sur les pièces Accessoires

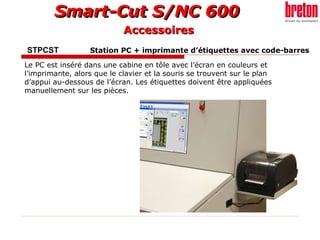

9. STPCST Station PC + imprimante d’étiquettes avec code-barres Le PC est inséré dans une cabine en tôle avec l’écran en couleurs et l’imprimante, alors que le clavier et la souris se trouvent sur le plan d’appui au-dessous de l’écran. Les étiquettes doivent être appliquées manuellement sur les pièces. Accessoires

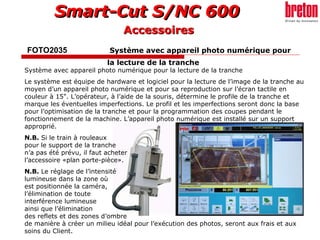

10. FOTO2035 Système avec appareil photo numérique pour la lecture de la tranche Système avec appareil photo numérique pour la lecture de la tranche Le système est équipe de hardware et logiciel pour la lecture de l’image de la tranche au moyen d’un appareil photo numérique et pour sa reproduction sur l’écran tactile en couleur à 15". L’opérateur, à l’aide de la souris, détermine le profile de la tranche et marque les éventuelles imperfections. Le profil et les imperfections seront donc la base pour l’optimisation de la tranche et pour la programmation des coupes pendant le fonctionnement de la machine. L’appareil photo numérique est installé sur un support approprié. N.B. Si le train à rouleaux pour le support de la tranche n’a pas été prévu, il faut acheter l’accessoire «plan porte-pièce». N.B. Le réglage de l’intensité lumineuse dans la zone où est positionnée la caméra, l’élimination de toute interférence lumineuse ainsi que l’élimination des reflets et des zones d’ombre de manière à créer un milieu idéal pour l’exécution des photos, seront aux frais et aux soins du Client. Accessoires

11. FKPAIL Plan incliné pour l’appui de la tranche Plan incliné pour l’appui de la tranche en dehors de la machine Accessoires

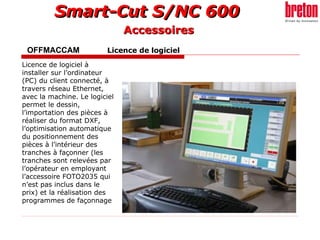

12. OFFMACCAM Licence de logiciel Licence de logiciel à installer sur l’ordinateur (PC) du client connecté, à travers réseau Ethernet, avec la machine. Le logiciel permet le dessin, l’importation des pièces à réaliser du format DXF, l’optimisation automatique du positionnement des pièces à l’intérieur des tranches à façonner (les tranches sont relevées par l’opérateur en employant l’accessoire FOTO2035 qui n’est pas inclus dans le prix) et la réalisation des programmes de façonnage Accessoires

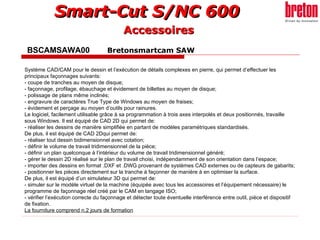

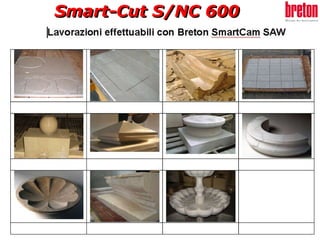

13. BSCAMSAWA00 Bretonsmartcam SAW Accessoires Système CAD/CAM pour le dessin et l’exécution de détails complexes en pierre, qui permet d’effectuer les principaux façonnages suivants: - coupe de tranches au moyen de disque; - façonnage, profilage, ébauchage et évidement de billettes au moyen de disque; - polissage de plans même inclinés; - engravure de caractères True Type de Windows au moyen de fraises; - évidement et perçage au moyen d’outils pour rainures. Le logiciel, facilement utilisable grâce à sa programmation à trois axes interpolés et deux positionnés, travaille sous Windows. Il est équipé de CAD 2D qui permet de: - réaliser les dessins de manière simplifiée en partant de modèles paramétriques standardisés. De plus, il est équipé de CAD 2Dqui permet de: - réaliser tout dessin bidimensionnel avec cotation; - définir le volume de travail tridimensionnel de la pièce; - définir un plan quelconque à l’intérieur du volume de travail tridimensionnel généré; - gérer le dessin 2D réalisé sur le plan de travail choisi, indépendamment de son orientation dans l’espace; - importer des dessins en format .DXF et .DWG provenant de systèmes CAD externes ou de capteurs de gabarits; - positionner les pièces directement sur la tranche à façonner de manière à en optimiser la surface. De plus, il est équipé d’un simulateur 3D qui permet de: - simuler sur le modèle virtuel de la machine (équipée avec tous les accessoires et l’équipement nécessaire) le programme de façonnage réel créé par le CAM en langage ISO; - vérifier l’exécution correcte du façonnage et détecter toute éventuelle interférence entre outil, pièce et dispositif de fixation. La fourniture comprend n.2 jours de formation
