Tell watch 2014
Le document traite de la création et de la conception de composants horlogers, y compris les engrenages, les barillets et les ressorts, en abordant les choix de conception et les méthodes de fabrication assistée. Il aborde également des processus tels que la simulation du fonctionnement des mécanismes, l'édition de la cinématique et l'intégration de la modélisation 3D. Plusieurs aspects techniques de l'assemblage, du traitement des coordonnées et de la conversion de fichiers sont présentés, ainsi que des outils pour visualiser et simuler les éléments créés.
Tell watch 2014
- 1.
- 2. Création des engrenages • Choix des profils • NIHS, développante, EVJ, Cetehor, Rget, Spyr, Utilisateurs • Croix de Malte • Choix du module • Choix du nombre de dents • Choix du ø de l’alésage • Choix des ajours • Nombres, formes, taille

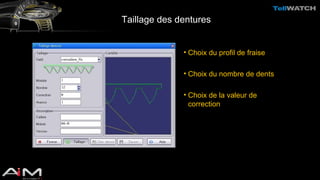

- 3. Taillage des dentures • Choix du profil de fraise • Choix du nombre de dents • Choix de la valeur de correction
- 4. Taillage des fraises • Choix de la roue ou du pignon • Choix de la valeur de la correction • Choix de la valeur de l’avance

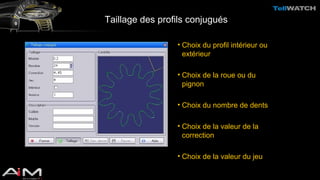

- 5. Taillage des profilsconjugués • Choix du profil intérieur ou extérieur • Choix de la roue ou du pignon • Choix du nombre de dents • Choix de la valeur de la correction • Choix de la valeur du jeu

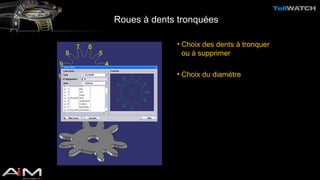

- 6. Roues à dentstronquées • Choix des dents à tronquer ou à supprimer • Choix du diamètre

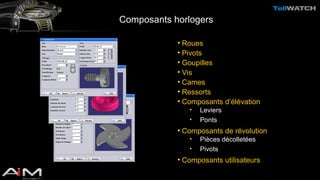

- 7. Composants horlogers •Roues • Pivots • Goupilles • Vis • Cames • Ressorts • Composants d’élévation • Leviers • Ponts • Composants de révolution • Pièces décolletées • Pivots • Composants utilisateurs
- 8. Composants barillet •Couvercle • Choix de l’ajour • Axe • Choix des différentes cotes • Ressort • Choix armé, désarmé ou position moyenne • Tambour • Choix de la denture • Choix de l’ajour • Associativité des composants du barillet
- 9. Amortisseurs de chocs • Création d’amortisseurs complet selon les normes horlogères • Choix des cotes principales • Adaptation des cotes en fonction des choix

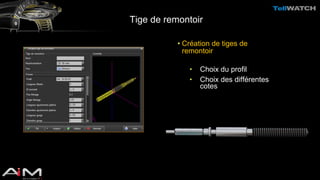

- 10. Tige de remontoir • Création de tiges de remontoir • Choix du profil • Choix des différentes cotes
- 11. Composants de révolution • Création à partir d’un profil 2D • Création à partir d’un tableau paramétré • Création simplifiée d’axes en tout genres • Possibilité de remplacer une portée par : • Un engrenage • Une came • Un filetage/taraudage • Un moletage

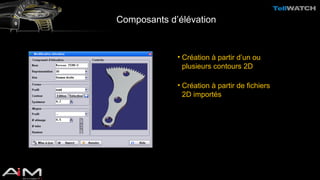

- 12. Composants d’élévation •Création à partir d’un ou plusieurs contours 2D • Création à partir de fichiers 2D importés

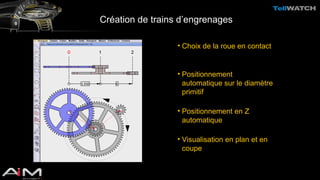

- 13. Création de trainsd’engrenages • Choix de la roue en contact • Positionnement automatique sur le diamètre primitif • Positionnement en Z automatique • Visualisation en plan et en coupe

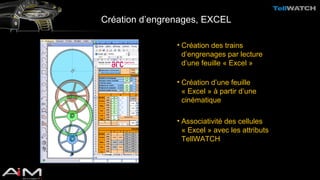

- 14. Création d’engrenages, EXCEL • Création des trains d’engrenages par lecture d’une feuille « Excel » • Création d’une feuille « Excel » à partir d’une cinématique • Associativité des cellules « Excel » avec les attributs TellWATCH

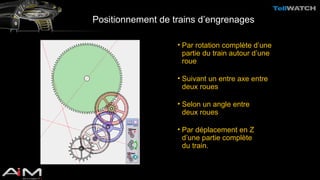

- 15. Positionnement de trainsd’engrenages • Par rotation complète d’une partie du train autour d’une roue • Suivant un entre axe entre deux roues • Selon un angle entre deux roues • Par déplacement en Z d’une partie complète du train.

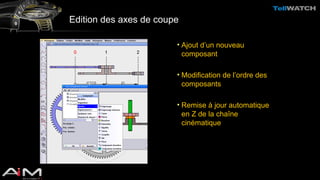

- 16. Edition des axesde coupe • Ajout d’un nouveau composant • Modification de l’ordre des composants • Remise à jour automatique en Z de la chaîne cinématique

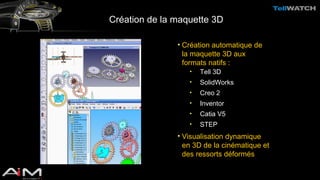

- 17. Création de lamaquette 3D • Création automatique de la maquette 3D aux formats natifs : • Tell 3D • SolidWorks • Creo 2 • Inventor • Catia V5 • STEP • Visualisation dynamique en 3D de la cinématique et des ressorts déformés

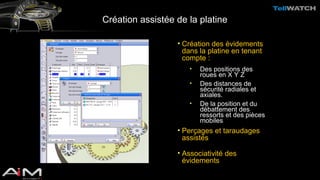

- 18. Création assistée dela platine • Création des évidements dans la platine en tenant compte : • Des positions des roues en X Y Z • Des distances de sécurité radiales et axiales. • De la position et du débattement des ressorts et des pièces mobiles • Perçages et taraudages assistés • Associativité des évidements

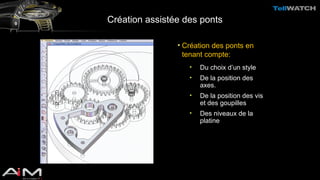

- 19. Création assistée desponts • Création des ponts en tenant compte: • Du choix d’un style • De la position des axes. • De la position des vis et des goupilles • Des niveaux de la platine

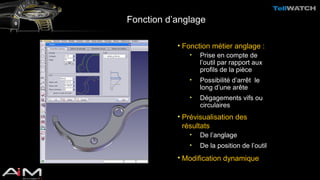

- 20. Fonction d’anglage •Fonction métier anglage : • Prise en compte de l’outil par rapport aux profils de la pièce • Possibilité d’arrêt le long d’une arête • Dégagements vifs ou circulaires • Prévisualisation des résultats • De l’anglage • De la position de l’outil • Modification dynamique

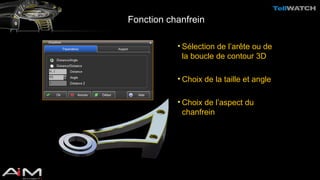

- 21. Fonction chanfrein •Sélection de l’arête ou de la boucle de contour 3D • Choix de la taille et angle • Choix de l’aspect du chanfrein

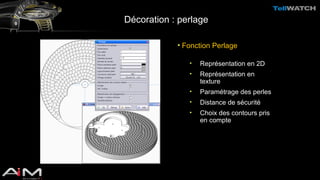

- 22. Décoration : perlage • Fonction Perlage • Représentation en 2D • Représentation en texture • Paramétrage des perles • Distance de sécurité • Choix des contours pris en compte

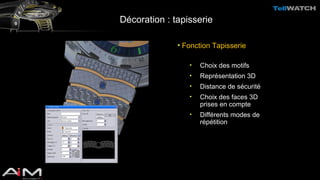

- 23. Décoration : tapisserie • Fonction Tapisserie • Choix des motifs • Représentation 3D • Distance de sécurité • Choix des faces 3D prises en compte • Différents modes de répétition
- 24. Création des ressorts • Mailleur intégré • Fichier matière associé • Déformation dynamique • Tableau de résultats associé • Intégration dans la chaîne cinématique

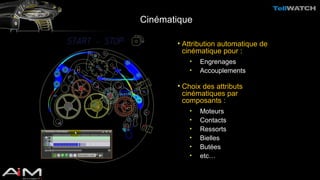

- 25. Cinématique • Attributionautomatique de cinématique pour : • Engrenages • Accouplements • Choix des attributs cinématiques par composants : • Moteurs • Contacts • Ressorts • Bielles • Butées • etc…

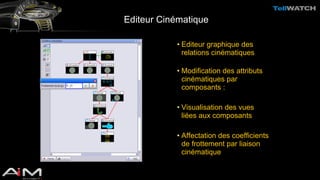

- 26. Editeur Cinématique •Editeur graphique des relations cinématiques • Modification des attributs cinématiques par composants : • Visualisation des vues liées aux composants • Affectation des coefficients de frottement par liaison cinématique

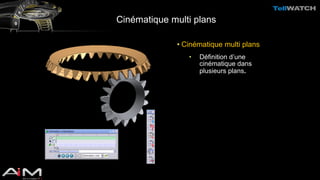

- 27. Cinématique multi plans • Cinématique multi plans • Définition d’une cinématique dans plusieurs plans..

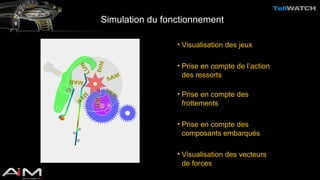

- 28. Simulation du fonctionnement • Visualisation des jeux • Prise en compte de l’action des ressorts • Prise en compte des frottements • Prise en compte des composants embarqués • Visualisation des vecteurs de forces
- 29. Visualisation du fonctionnement • Enregistrement des positions des objets • Exécution 2D et 3D avec calcul de la déformation des ressorts • Possibilité de zoom et déplacement en cours d’exécution • Réglage de la vitesse d’exécution • Insertion et ajout de calculs cinématiques complémentaires

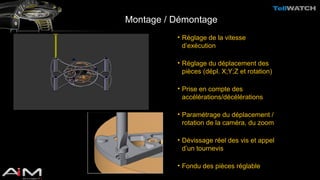

- 30. Montage / Démontage • Réglage de la vitesse d’exécution • Réglage du déplacement des pièces (dépl. X;Y;Z et rotation) • Prise en compte des accélérations/décélérations • Paramétrage du déplacement / rotation de la caméra, du zoom • Dévissage réel des vis et appel d’un tournevis • Fondu des pièces réglable

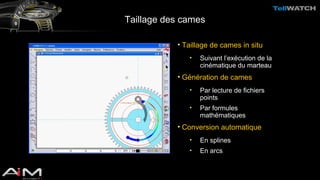

- 31. Taillage des cames • Taillage de cames in situ • Suivant l’exécution de la cinématique du marteau • Génération de cames • Par lecture de fichiers points • Par formules mathématiques • Conversion automatique • En splines • En arcs

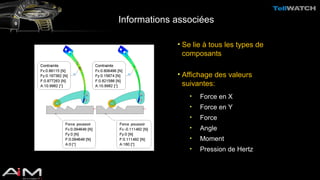

- 32. Informations associées •Se lie à tous les types de composants • Affichage des valeurs suivantes: • Force en X • Force en Y • Force • Angle • Moment • Pression de Hertz
- 33. Graphiques des résultats • Analyse les relations entre objets menant A et mené N • Calcul et tracé des courbes suivantes: • Vitesse angulaire • Accélération angulaire • Moment • Vitesse linéaire • Accélération angulaire • Force • Rendement • Pression de Hertz

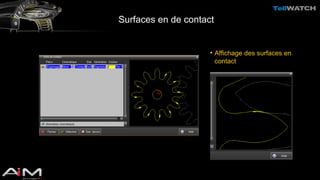

- 34. Surfaces en decontact • Affichage des surfaces en contact
- 35. Mise en plans • Mise en plans associative • Coupe horlogère • Représentation en vue réelle ou en vue symbolique • Respect des normes horlogères

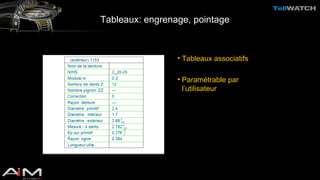

- 36. Tableaux: engrenage, pointage • Tableaux associatifs • Paramétrable par l’utilisateur

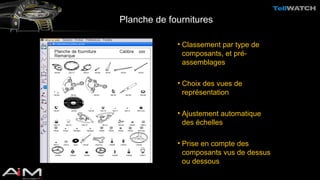

- 37. Planche de fournitures • Classement par type de composants, et pré-assemblages • Choix des vues de représentation • Ajustement automatique des échelles • Prise en compte des composants vus de dessus ou dessous

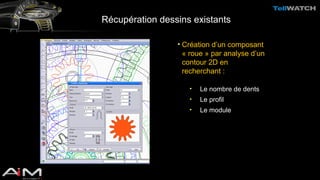

- 38. Récupération dessins existants • Création d’un composant « roue » par analyse d’un contour 2D en recherchant : • Le nombre de dents • Le profil • Le module
- 39. Traitement des coordonnéesd’une machine à mesurer • Création d’un contour en segments et arcs de cercle • Lecture des formats de différentes machine à mesurer • Approximation par une suite d’arcs de cercle • Calcul de la précision moyenne

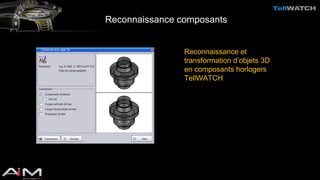

- 40. Reconnaissance composants Reconnaissanceet transformation d’objets 3D en composants horlogers TellWATCH

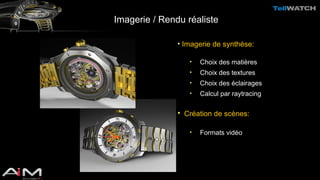

- 41. Imagerie / Renduréaliste • Imagerie de synthèse: • Choix des matières • Choix des textures • Choix des éclairages • Calcul par raytracing • Création de scènes: • Formats vidéo

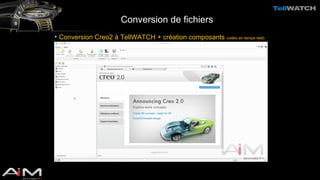

- 42. Conversion de fichiers • Conversion Creo2 à TellWATCH + création composants (vidéo en temps réel)

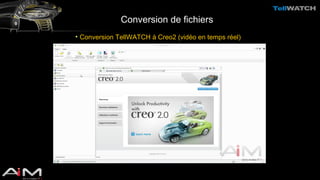

- 43. Conversion de fichiers • Conversion TellWATCH à Creo2 (vidéo en temps réel)

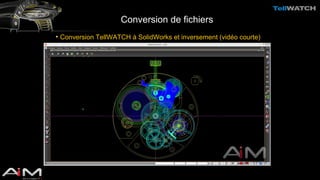

- 44. Conversion de fichiers • Conversion TellWATCH à SolidWorks et inversement (vidéo courte) Demo_CREO_TELL_1.wmv
- 45. Conversion en Flare3D • Enregistrement des dessins au format Flare 3D • Lecture d’animations 3D interactives • Lecture sur tablette (et smartphone) • Android • Windows • iOs

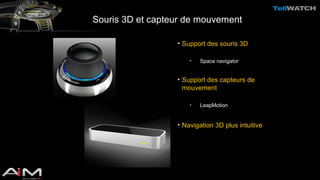

- 46. Souris 3D etcapteur de mouvement • Support des souris 3D • Space navigator • Support des capteurs de mouvement • LeapMotion • Navigation 3D plus intuitive
