CATIA V5
Atelier Solide
Par Anass Ramadane

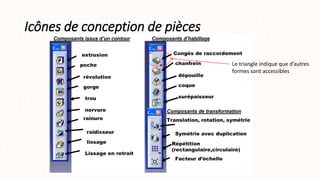

Icônes de conception de pièces
Le triangle indique que d’autres
formes sont accessibles
fonctions technologiques

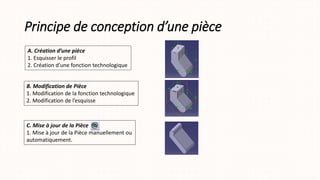

Principe de conception d’une pièce
A. Création d’une pièce
1. Esquisser le profil
2. Création d’une fonction technologique
B. Modification de Pièce
1. Modification de la fonction technologique
2. Modification de l’esquisse
C. Mise à jour de la Pièce
1. Mise à jour de la Pièce manuellement ou
automatiquement.
Principe de conception
A: Création
A1 A3
A2
Réaliser un profil puis
sortir de l’esquisse
Cliquer sur l’icône et
réaliser l’extrusion.

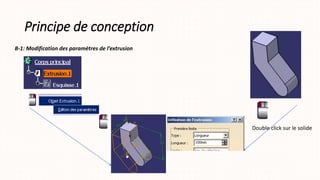

Principe de conception
B-1: Modification des paramètres de l’extrusion
Double click sur le solide
Principe de conception

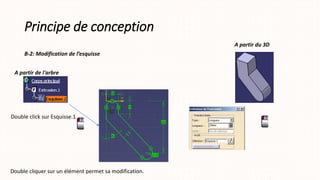

B-2: Modification de l’esquisse
A partir de l'arbre
Double click sur Esquisse.1
A partir du 3D
Double cliquer sur un élément permet sa modification.
Principe de conception

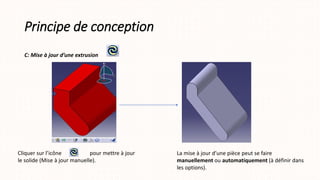

C: Mise à jour d’une extrusion
Cliquer sur l’icône pour mettre à jour
le solide (Mise à jour manuelle).
La mise à jour d’une pièce peut se faire
manuellement ou automatiquement (à définir dans
les options).

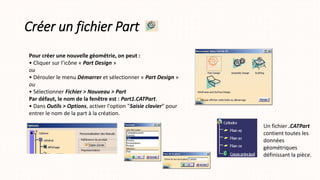

Créer un fichier Part
Pour créer une nouvelle géométrie, on peut :
• Cliquer sur l’icône « Part Design »
ou
• Dérouler le menu Démarrer et sélectionner « Part Design »
ou
• Sélectionner Fichier > Nouveau > Part
Par défaut, le nom de la fenêtre est : Part1.CATPart.
• Dans Outils > Options, activer l'option "Saisie clavier" pour
entrer le nom de la part à la création.
Un fichier .CATPart
contient toutes les
données
géométriques
définissant la pièce.

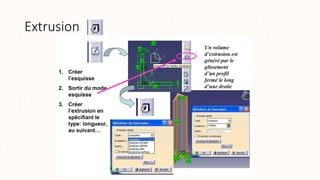

Extrusion
Relimitation d’une extrusion (1/2)
Création d'une extrusion de
type Longueur.
Remarque : Le type
Jusqu’au suivant va
jusqu’à la prochaine face
recouvrant entièrement
l’intersection
Création d'une
extrusion de type
Jusqu’au suivant.
Intersection non recouverte
Relimitation d’une extrusion (2/2)
Extrusion de type
Jusqu’au dernier.
Extrusion de type
Jusqu’à la surface
(Idem pour Jusqu’au
plan)
Un décalage positif
ou négatif peut être
ajouté sur chacun des
types d’extrusion
Double Relimitation d’une extrusion
Définition d'une seconde limite
en cliquant sur
Direction d'extrusion:
Possibilité de définir une
direction d'extrusion non
perpendiculaire au contour.

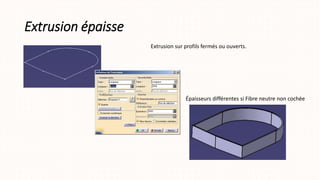

Extrusion épaisse
Extrusion sur profils fermés ou ouverts.
Épaisseurs différentes si Fibre neutre non cochée

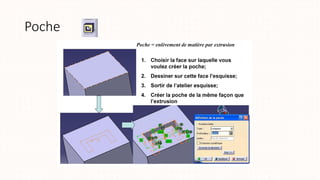

Poche

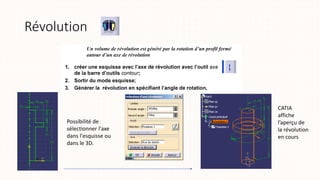

Révolution
Possibilité de
sélectionner l'axe
dans l'esquisse ou
dans le 3D.
CATIA
affiche
l’aperçu de
la révolution
en cours

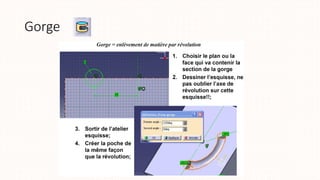

Gorge
Trou
CATIA affiche l’aperçu
du trou en cours
• Pour centrer le trou, sélectionner une
arête circulaire et une face,
• Pour positionner le trou avec 2 cotes,
sélectionner deux arêtes et une face
face (touche CTRL).
Chaque trou possède une esquisse de
positionnement (point de centrage).

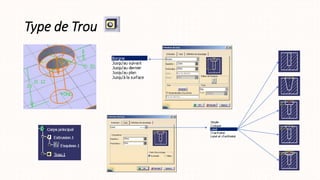

Type de Trou
Définition du taraudage (1/2)
Vous pouvez également créer vos propres standards :
• Créer un Fichier (.xls ou .txt (sous UNIX uniquement .txt ))
• Entrer les valeurs puis faire Ajout

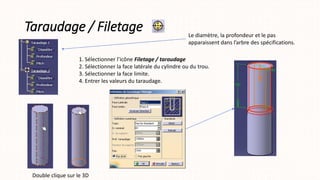

Taraudage / Filetage
1. Sélectionner l’icône Filetage / taraudage
2. Sélectionner la face latérale du cylindre ou du trou.
3. Sélectionner la face limite.
4. Entrer les valeurs du taraudage.
Le diamètre, la profondeur et le pas
apparaissent dans l’arbre des spécifications.
Double clique sur le 3D
Analyse Taraudage / Filetage
Sélectionner l’icône d'Analyse des taraudages/ Filetages
Filtres

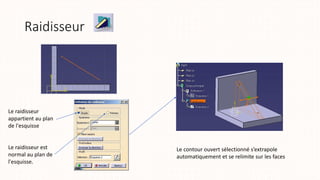

Raidisseur
Le raidisseur
appartient au plan
de l'esquisse
Le raidisseur est
normal au plan de
l'esquisse.
Le contour ouvert sélectionné s’extrapole
automatiquement et se relimite sur les faces

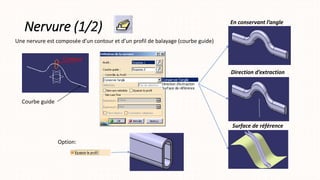

Nervure (1/2)
Contour
Courbe guide
Option:
Surface de référence
Direction d’extraction
En conservant l’angle
Une nervure est composée d’un contour et d’un profil de balayage (courbe guide)

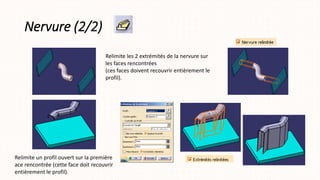

Nervure (2/2)
Relimite les 2 extrémités de la nervure sur
les faces rencontrées
(ces faces doivent recouvrir entièrement le
profil).
Relimite un profil ouvert sur la première
ace rencontrée (cette face doit recouvrir
entièrement le profil).

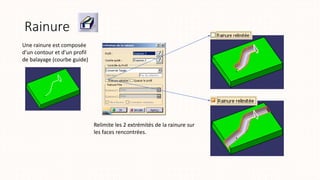

Rainure
Une rainure est composée
d’un contour et d’un profil
de balayage (courbe guide)
Relimite les 2 extrémités de la rainure sur
les faces rencontrées.
Composants d’habillage

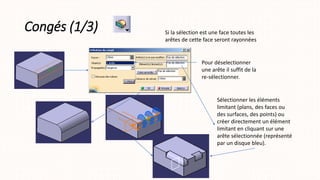

Congés (1/3) Si la sélection est une face toutes les
arêtes de cette face seront rayonnées
Pour déselectionner
une arête il suffit de la
re-sélectionner.
Sélectionner les éléments
limitant (plans, des faces ou
des surfaces, des points) ou
créer directement un élément
limitant en cliquant sur une
arête sélectionnée (représenté
par un disque bleu).

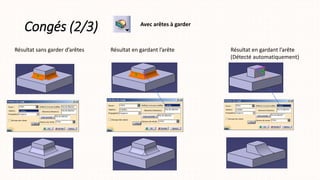

Congés (2/3) Avec arêtes à garder
Résultat sans garder d’arêtes Résultat en gardant l’arête Résultat en gardant l’arête
(Détecté automatiquement)

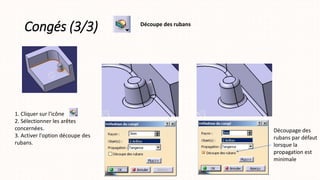

Congés (3/3) Découpe des rubans
1. Cliquer sur l'icône
2. Sélectionner les arêtes
concernées.
3. Activer l'option découpe des
rubans.
Découpage des
rubans par défaut
lorsque la
propagation est
minimale

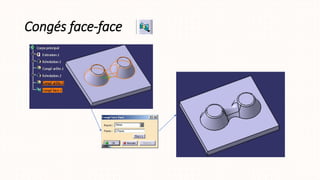

Congés face-face

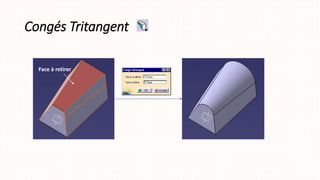

Congés Tritangent
Face à retirer
Intégration des dépouilles et des congés
1. Sélectionner l’esquisse
2. Définir les paramètres de l’extrusion
3. Sélectionner la face limite

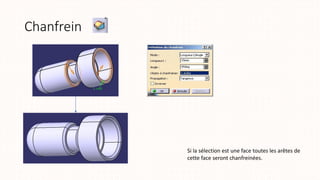

Chanfrein
Si la sélection est une face toutes les arêtes de
cette face seront chanfreinées.

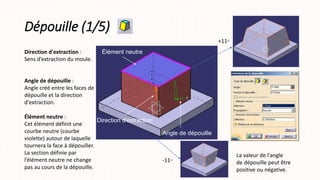

Dépouille (1/5)
Direction d'extraction :
Sens d’extraction du moule.
Angle de dépouille :
Angle créé entre les faces de
dépouille et la direction
d'extraction.
Élément neutre :
Cet élément définit une
courbe neutre (courbe
violette) autour de laquelle
tournera la face à dépouiller.
La section définie par
l’élément neutre ne change
pas au cours de la dépouille.
Élément neutre
Angle de dépouille
Direction d'extraction
+11◦
-11◦
La valeur de l'angle
de dépouille peut être
positive ou négative.

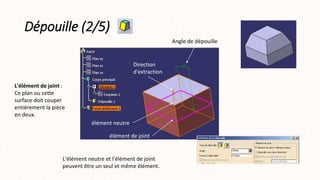

Dépouille (2/5)
L'élément de joint :
Ce plan ou cette
surface doit couper
entièrement la pièce
en deux.
L'élément neutre et l'élément de joint
peuvent être un seul et même élément.
Direction
d'extraction
Angle de dépouille
élément neutre
élément de joint

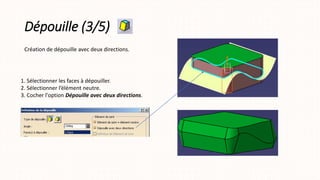

Dépouille (3/5)
1. Sélectionner les faces à dépouiller.
2. Sélectionner l’élément neutre.
3. Cocher l'option Dépouille avec deux directions.
Création de dépouille avec deux directions.

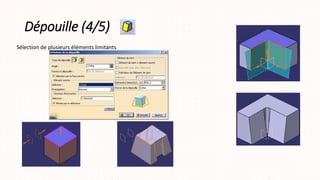

Dépouille (4/5)
Sélection de plusieurs éléments limitants

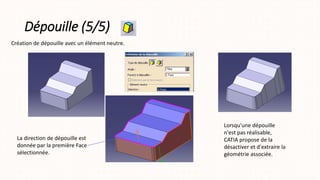

Dépouille (5/5)
Création de dépouille avec un élément neutre.
La direction de dépouille est
donnée par la première Face
sélectionnée.
Lorsqu'une dépouille
n'est pas réalisable,
CATIA propose de la
désactiver et d'extraire la
géométrie associée.

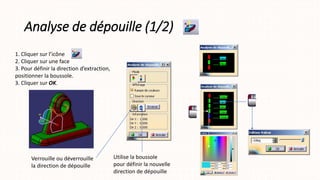

Analyse de dépouille (1/2)
1. Cliquer sur l’icône
2. Cliquer sur une face
3. Pour définir la direction d’extraction,
positionner la boussole.
3. Cliquer sur OK.
Verrouille ou déverrouille
la direction de dépouille
Utilise la boussole
pour définir la nouvelle
direction de dépouille

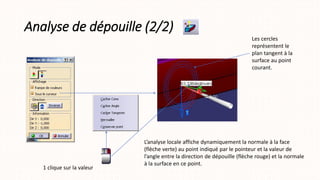

Analyse de dépouille (2/2)
L’analyse locale affiche dynamiquement la normale à la face
(flèche verte) au point indiqué par le pointeur et la valeur de
l’angle entre la direction de dépouille (flèche rouge) et la normale
à la surface en ce point.
Les cercles
représentent le
plan tangent à la
surface au point
courant.
1 clique sur la valeur

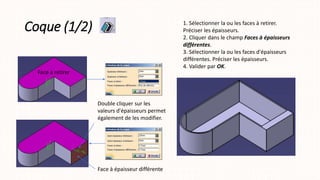

Coque (1/2)
Face à retirer
1. Sélectionner la ou les faces à retirer.
Préciser les épaisseurs.
2. Cliquer dans le champ Faces à épaisseurs
différentes.
3. Sélectionner la ou les faces d'épaisseurs
différentes. Préciser les épaisseurs.
4. Valider par OK.
Double cliquer sur les
valeurs d'épaisseurs permet
également de les modifier.
Face à épaisseur différente
Coque (2/2)
Coques Isotopologiques Coques non Isotopologiques
Congé Transformation
Congé arête
Une seule Face
Angle convexe Angle concave

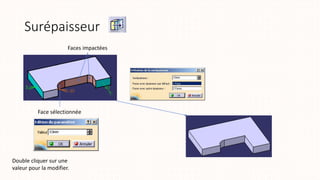

Surépaisseur
Face sélectionnée
Faces impactées
Double cliquer sur une
valeur pour la modifier.

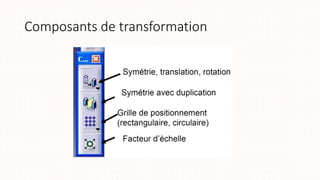

Composants de transformation

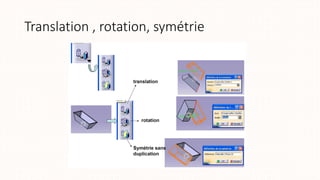

Translation , rotation, symétrie
Symétrie avec duplication

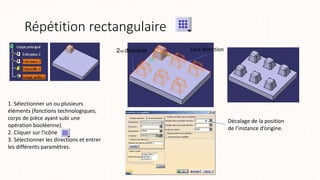

Répétition rectangulaire
1. Sélectionner un ou plusieurs
éléments (fonctions technologiques,
corps de pièce ayant subi une
opération booléenne).
2. Cliquer sur l'icône
3. Sélectionner les directions et entrer
les différents paramètres.
2nd direction 1ere direction
Décalage de la position
de l’instance d’origine.

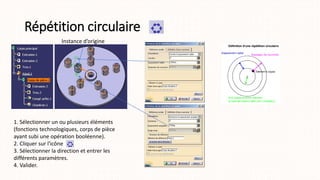

Répétition circulaire
1. Sélectionner un ou plusieurs éléments
(fonctions technologiques, corps de pièce
ayant subi une opération booléenne).
2. Cliquer sur l'icône
3. Sélectionner la direction et entrer les
différents paramètres.
4. Valider.
Instance d’origine

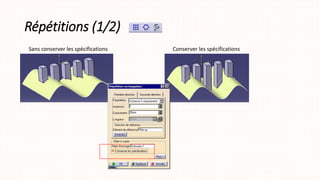

Répétitions (1/2)
Sans conserver les spécifications Conserver les spécifications
Répétitions (2/2)
Pour décomposer une fonction de répétition en "n" fonctions :
1. Clic droit sur la fonction.
2. Sélectionner Décomposer.
Clique droit

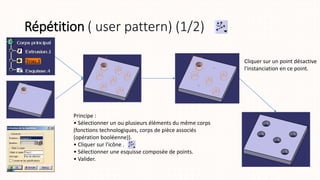

Répétition ( user pattern) (1/2)
Cliquer sur un point désactive
l'instanciation en ce point.
Principe :
• Sélectionner un ou plusieurs éléments du même corps
(fonctions technologiques, corps de pièce associés
(opération booléenne)).
• Cliquer sur l'icône .
• Sélectionner une esquisse composée de points.
• Valider.
Répétition ( user pattern) (2/2)
Par défaut
Sélectionner un point d'ancrage
Les instances sont repositionnées par
rapport au point d’ancrage sélectionné.
Le point d’ancrage
permet de
repositionner les
instances. Le
déplacement des
instances est
égal à la distance
entre l’ancien et le
nouveau
point d’ancrage.

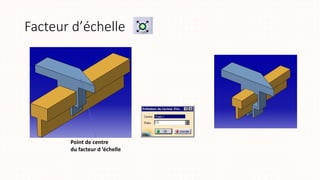

Facteur d’échelle
Point de centre
du facteur d ’échelle

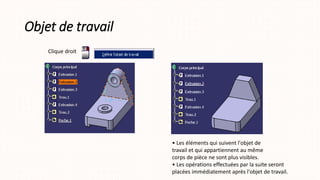

Objet de travail
• Les éléments qui suivent l'objet de
travail et qui appartiennent au même
corps de pièce ne sont plus visibles.
• Les opérations effectuées par la suite seront
placées immédiatement après l'objet de travail.
Clique droit
Mise à jour

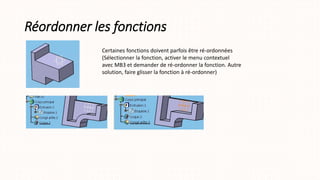

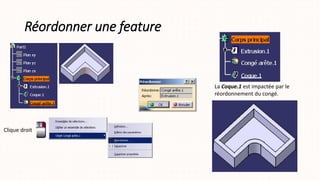

Réordonner les fonctions
Certaines fonctions doivent parfois être ré-ordonnées
(Sélectionner la fonction, activer le menu contextuel
avec MB3 et demander de ré-ordonner la fonction. Autre
solution, faire glisser la fonction à ré-ordonner)

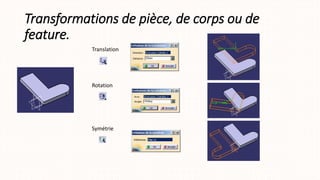

Transformations de pièce, de corps ou de
feature.
Translation
Rotation
Symétrie

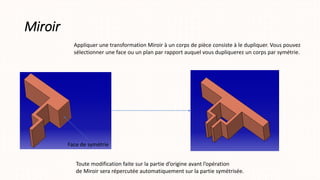

Miroir
Appliquer une transformation Miroir à un corps de pièce consiste à le dupliquer. Vous pouvez
sélectionner une face ou un plan par rapport auquel vous dupliquerez un corps par symétrie.
Toute modification faite sur la partie d’origine avant l’opération
de Miroir sera répercutée automatiquement sur la partie symétrisée.
Face de symétrie

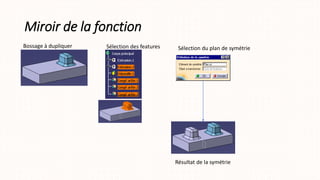

Miroir de la fonction
Bossage à dupliquer Sélection des features Sélection du plan de symétrie
Résultat de la symétrie
Opérations Booléennes
Les opérations booléennes sont effectuées entre des corps (body). Pour créer
un nouveau corps, il faut choisir dans la barre de menu Insérer È Corps.
L’arbre a alors la structure suivante :
Ce nouveau corps devient alors le corps actif (il est souligné). Si on veut que
PartBody redevienne le corps actif, il faut le sélectionner, cliquer dessus avec le
bouton droit de la souris et choisir Définir l’objet de travail
(Define In Work Object).

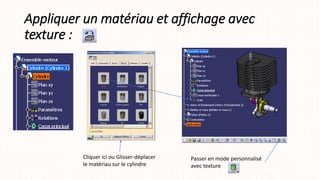

Appliquer un matériau et affichage avec
texture :
Passer en mode personnalisé
avec texture
Cliquer ici ou Glisser-déplacer
le matériau sur le cylindre

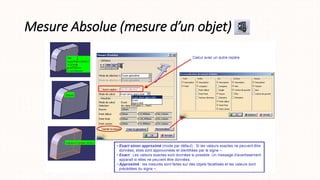

Mesure Absolue (mesure d’un objet)
Mesure relative (mesure entre deux objets)

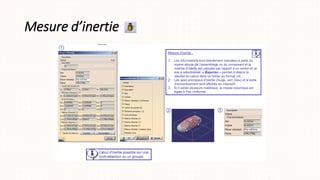

Mesure d’inertie

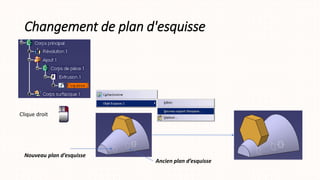

Changement de plan d'esquisse
Clique droit
Ancien plan d’esquisse
Nouveau plan d’esquisse

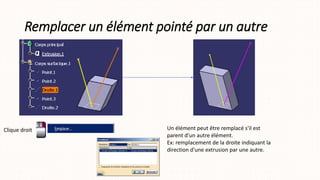

Remplacer un élément pointé par un autre
Clique droit Un élément peut être remplacé s'il est
parent d'un autre élément.
Ex: remplacement de la droite indiquant la
direction d'une extrusion par une autre.
Réordonner une feature
Clique droit
La Coque.1 est impactée par le
réordonnement du congé.
Visionner la méthode de conception
Visualisation locale de la pièce ou du corps de pièce :
1 - En appelant le menu contextuel sur l’élément de l’arbre souhaité.
2 - Par Edition > Parcours ou définition de l'objet de travail pour visionner
étape par étape la construction de la pièce.

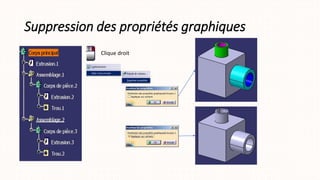

Suppression des propriétés graphiques
Clique droit
RENOMMER UNE PIÈCE
Avant toute chose, prenez l’habitude de renommer votre arbre :
- Cliquer avec le bouton de droite de la souris sur « part.1 » dans l’arbre d’arborescence.
- Cliquez sur propriété puis nommez le dans Référence.

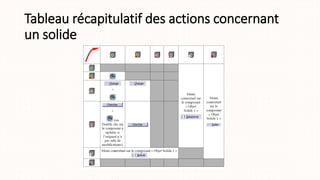

Tableau récapitulatif des actions concernant
un solide

Contenu connexe

Tendances

TECHNIQUES POUR LA PREPARATION D'UN PFE ezzeddine MBAREK
TECHNIQUES POUR LA PREPARATION D'UN PFE ezzeddine MBAREKTECHNIQUES POUR LA PREPARATION D'UN PFE ezzeddine MBAREK
TECHNIQUES POUR LA PREPARATION D'UN PFE ezzeddine MBAREK
ezzeddine mbarek

Coupes et sections
Coupes et sectionsCoupes et sections
Coupes et sections
GABRIEL SIMO

Formation-Covadis-Projet-Par-Profil-Type.pdf
Formation-Covadis-Projet-Par-Profil-Type.pdfFormation-Covadis-Projet-Par-Profil-Type.pdf
Formation-Covadis-Projet-Par-Profil-Type.pdf
Saber ZAAFOURI

Revit structure pdf
Revit structure pdfRevit structure pdf
Revit structure pdf
ali lemssefer

Projet routier
Projet routierProjet routier
Projet routier
oumaima dkadek

Génie civil
Génie civilGénie civil
Génie civil
Hicham Nawrass

Etude de voirie et d'assainissement du lotissement Beni Amir à Fkih Ben Saleh
Etude de voirie et d'assainissement du lotissement Beni Amir à Fkih Ben SalehEtude de voirie et d'assainissement du lotissement Beni Amir à Fkih Ben Saleh
Etude de voirie et d'assainissement du lotissement Beni Amir à Fkih Ben Saleh
hydrolicien

Les essais geotechniques en laboratoire et in situ
Les essais geotechniques en laboratoire et in situLes essais geotechniques en laboratoire et in situ
Les essais geotechniques en laboratoire et in situ
Flavien Damiba

Analyse de structure i4
Analyse de structure i4Analyse de structure i4
Résumé sdm
Résumé sdmRésumé sdm
Résumé sdm
Rafael Nadal

Ponts courants en zone sismique guide de_conception
Ponts courants en zone sismique guide de_conceptionPonts courants en zone sismique guide de_conception
Ponts courants en zone sismique guide de_conceptionWissam Arch

Elements fini
Elements finiElements fini
Elements fini
Mohamed Nader Dallaj

Méthode de caquot
Méthode de caquotMéthode de caquot
Méthode de caquot
ayoub hachcham

LES ASCENSEURS & LES MONTES-CHARGE
LES ASCENSEURS & LES MONTES-CHARGELES ASCENSEURS & LES MONTES-CHARGE
LES ASCENSEURS & LES MONTES-CHARGE
Soumia Rahmani

Polycopie rdm 1_licence_2_genie_civil_harichan_z
Polycopie rdm 1_licence_2_genie_civil_harichan_zPolycopie rdm 1_licence_2_genie_civil_harichan_z
Polycopie rdm 1_licence_2_genie_civil_harichan_zm.a bensaaoud

recherche operationnelle
recherche operationnelle recherche operationnelle
recherche operationnelle
mohamednacim

Les études de circulation et de trafic
Les études de circulation et de traficLes études de circulation et de trafic
Les études de circulation et de trafic
Adel Nehaoua


Tendances (20)

TECHNIQUES POUR LA PREPARATION D'UN PFE ezzeddine MBAREK
TECHNIQUES POUR LA PREPARATION D'UN PFE ezzeddine MBAREKTECHNIQUES POUR LA PREPARATION D'UN PFE ezzeddine MBAREK
TECHNIQUES POUR LA PREPARATION D'UN PFE ezzeddine MBAREK

Coupes et sections
Coupes et sectionsCoupes et sections
Coupes et sections

Formation-Covadis-Projet-Par-Profil-Type.pdf
Formation-Covadis-Projet-Par-Profil-Type.pdfFormation-Covadis-Projet-Par-Profil-Type.pdf
Formation-Covadis-Projet-Par-Profil-Type.pdf

cours-plaques
cours-plaquescours-plaques
cours-plaques

Revit structure pdf
Revit structure pdfRevit structure pdf
Revit structure pdf

Cours de beton_precontraint_
Cours de beton_precontraint_Cours de beton_precontraint_
Cours de beton_precontraint_

Projet routier
Projet routierProjet routier
Projet routier

Génie civil
Génie civilGénie civil
Génie civil

Etude de voirie et d'assainissement du lotissement Beni Amir à Fkih Ben Saleh
Etude de voirie et d'assainissement du lotissement Beni Amir à Fkih Ben SalehEtude de voirie et d'assainissement du lotissement Beni Amir à Fkih Ben Saleh
Etude de voirie et d'assainissement du lotissement Beni Amir à Fkih Ben Saleh

Les essais geotechniques en laboratoire et in situ
Les essais geotechniques en laboratoire et in situLes essais geotechniques en laboratoire et in situ
Les essais geotechniques en laboratoire et in situ

Analyse de structure i4
Analyse de structure i4Analyse de structure i4
Analyse de structure i4

Résumé sdm
Résumé sdmRésumé sdm
Résumé sdm

Ponts courants en zone sismique guide de_conception
Ponts courants en zone sismique guide de_conceptionPonts courants en zone sismique guide de_conception
Ponts courants en zone sismique guide de_conception

Elements fini
Elements finiElements fini
Elements fini

Méthode de caquot
Méthode de caquotMéthode de caquot
Méthode de caquot

Td2 pg2-corrige
Td2 pg2-corrigeTd2 pg2-corrige
Td2 pg2-corrige

LES ASCENSEURS & LES MONTES-CHARGE
LES ASCENSEURS & LES MONTES-CHARGELES ASCENSEURS & LES MONTES-CHARGE
LES ASCENSEURS & LES MONTES-CHARGE

Polycopie rdm 1_licence_2_genie_civil_harichan_z
Polycopie rdm 1_licence_2_genie_civil_harichan_zPolycopie rdm 1_licence_2_genie_civil_harichan_z
Polycopie rdm 1_licence_2_genie_civil_harichan_z

recherche operationnelle
recherche operationnelle recherche operationnelle
recherche operationnelle

Les études de circulation et de trafic
Les études de circulation et de traficLes études de circulation et de trafic
Les études de circulation et de trafic


Similaire à Catia V5 cours 3 solide

0 Catia Tools.pdf
0 Catia Tools.pdf0 Catia Tools.pdf
0 Catia Tools.pdf
Walid487232

Catia V5 cours 2 esquisse
Catia V5 cours 2 esquisseCatia V5 cours 2 esquisse
Catia V5 cours 2 esquisse
Anass Ramadane

Presentation du logiciel catia
Presentation du logiciel catiaPresentation du logiciel catia
Presentation du logiciel catia
sarah Benmerzouk

Fao fraisage catia
Fao fraisage catiaFao fraisage catia
Fao fraisage catia
sarah Benmerzouk

Catia.conception_mecanique_des_piecespptx
Catia.conception_mecanique_des_piecespptxCatia.conception_mecanique_des_piecespptx
Catia.conception_mecanique_des_piecespptx
ssusercb2b311

Manuel utilisation menu_mise_en_page
Manuel utilisation menu_mise_en_pageManuel utilisation menu_mise_en_page
Manuel utilisation menu_mise_en_page
François Toulouse

Cinetique Masselotte
Cinetique MasselotteCinetique Masselotte
Cinetique Masselotte
papanicola robert

Magazine face pro 32
Magazine face pro 32Magazine face pro 32
Magazine face pro 32
Slah DRISS

sujet4-aide_cbs.pdf
sujet4-aide_cbs.pdfsujet4-aide_cbs.pdf
sujet4-aide_cbs.pdf
rm8wdy594j

fabrication mecanique
fabrication mecaniquefabrication mecanique
fabrication mecanique
soufiane merabti

Robot 2010 patie2
Robot 2010 patie2Robot 2010 patie2
Robot 2010 patie2
El Hassasna Riadh

Xref reference_externe-303
Xref  reference_externe-303Xref  reference_externe-303
Xref reference_externe-303
François Toulouse

05 gamme
05 gamme05 gamme
05 gamme
Ahmed Taieb

23 mise en_plan
23 mise en_plan23 mise en_plan
23 mise en_planFreelance

Rapport final came
Rapport final cameRapport final came
Rapport final came
Layla Zerhoun

Pourquoi et comment utiliser la grille de perspective Illustrator ?
Pourquoi et comment utiliser la grille de perspective Illustrator ?Pourquoi et comment utiliser la grille de perspective Illustrator ?
Pourquoi et comment utiliser la grille de perspective Illustrator ?
Votre Assistante

Diaporama coupes
Diaporama coupesDiaporama coupes
Diaporama coupes
Raouf Abou Eya

Guide ka geo
Guide ka geoGuide ka geo
Guide ka geo
Youssouf Sanogo

modélisation avancée
modélisation avancéemodélisation avancée
modélisation avancée
Anas Bel


Similaire à Catia V5 cours 3 solide (20)

0 Catia Tools.pdf
0 Catia Tools.pdf0 Catia Tools.pdf
0 Catia Tools.pdf

Catia V5 cours 2 esquisse
Catia V5 cours 2 esquisseCatia V5 cours 2 esquisse
Catia V5 cours 2 esquisse

Presentation du logiciel catia
Presentation du logiciel catiaPresentation du logiciel catia
Presentation du logiciel catia

Fao fraisage catia
Fao fraisage catiaFao fraisage catia
Fao fraisage catia

Catia.conception_mecanique_des_piecespptx
Catia.conception_mecanique_des_piecespptxCatia.conception_mecanique_des_piecespptx
Catia.conception_mecanique_des_piecespptx

Manuel utilisation menu_mise_en_page
Manuel utilisation menu_mise_en_pageManuel utilisation menu_mise_en_page
Manuel utilisation menu_mise_en_page

Cinetique Masselotte
Cinetique MasselotteCinetique Masselotte
Cinetique Masselotte

Magazine face pro 32
Magazine face pro 32Magazine face pro 32
Magazine face pro 32

sujet4-aide_cbs.pdf
sujet4-aide_cbs.pdfsujet4-aide_cbs.pdf
sujet4-aide_cbs.pdf

fabrication mecanique
fabrication mecaniquefabrication mecanique
fabrication mecanique

Robot 2010 patie2
Robot 2010 patie2Robot 2010 patie2
Robot 2010 patie2

Xref reference_externe-303
Xref  reference_externe-303Xref  reference_externe-303
Xref reference_externe-303

05 gamme
05 gamme05 gamme
05 gamme

23 mise en_plan
23 mise en_plan23 mise en_plan
23 mise en_plan

Rapport final came
Rapport final cameRapport final came
Rapport final came

Pourquoi et comment utiliser la grille de perspective Illustrator ?
Pourquoi et comment utiliser la grille de perspective Illustrator ?Pourquoi et comment utiliser la grille de perspective Illustrator ?
Pourquoi et comment utiliser la grille de perspective Illustrator ?

Diaporama coupes
Diaporama coupesDiaporama coupes
Diaporama coupes

Guide ka geo
Guide ka geoGuide ka geo
Guide ka geo

Tp plaque
Tp plaqueTp plaque
Tp plaque

modélisation avancée
modélisation avancéemodélisation avancée
modélisation avancée


Catia V5 cours 3 solide

  • 2. Icônes de conception de pièces Le triangle indique que d’autres formes sont accessibles
  • 4. Principe de conception d’une pièce A. Création d’une pièce 1. Esquisser le profil 2. Création d’une fonction technologique B. Modification de Pièce 1. Modification de la fonction technologique 2. Modification de l’esquisse C. Mise à jour de la Pièce 1. Mise à jour de la Pièce manuellement ou automatiquement.
  • 5. Principe de conception A: Création A1 A3 A2 Réaliser un profil puis sortir de l’esquisse Cliquer sur l’icône et réaliser l’extrusion.
  • 6. Principe de conception B-1: Modification des paramètres de l’extrusion Double click sur le solide
  • 7. Principe de conception B-2: Modification de l’esquisse A partir de l'arbre Double click sur Esquisse.1 A partir du 3D Double cliquer sur un élément permet sa modification.
  • 8. Principe de conception C: Mise à jour d’une extrusion Cliquer sur l’icône pour mettre à jour le solide (Mise à jour manuelle). La mise à jour d’une pièce peut se faire manuellement ou automatiquement (à définir dans les options).
  • 9. Créer un fichier Part Pour créer une nouvelle géométrie, on peut : • Cliquer sur l’icône « Part Design » ou • Dérouler le menu Démarrer et sélectionner « Part Design » ou • Sélectionner Fichier > Nouveau > Part Par défaut, le nom de la fenêtre est : Part1.CATPart. • Dans Outils > Options, activer l'option "Saisie clavier" pour entrer le nom de la part à la création. Un fichier .CATPart contient toutes les données géométriques définissant la pièce.
  • 11. Relimitation d’une extrusion (1/2) Création d'une extrusion de type Longueur. Remarque : Le type Jusqu’au suivant va jusqu’à la prochaine face recouvrant entièrement l’intersection Création d'une extrusion de type Jusqu’au suivant. Intersection non recouverte
  • 12. Relimitation d’une extrusion (2/2) Extrusion de type Jusqu’au dernier. Extrusion de type Jusqu’à la surface (Idem pour Jusqu’au plan) Un décalage positif ou négatif peut être ajouté sur chacun des types d’extrusion
  • 13. Double Relimitation d’une extrusion Définition d'une seconde limite en cliquant sur Direction d'extrusion: Possibilité de définir une direction d'extrusion non perpendiculaire au contour.
  • 14. Extrusion épaisse Extrusion sur profils fermés ou ouverts. Épaisseurs différentes si Fibre neutre non cochée
  • 15. Poche
  • 16. Révolution Possibilité de sélectionner l'axe dans l'esquisse ou dans le 3D. CATIA affiche l’aperçu de la révolution en cours
  • 17. Gorge
  • 18. Trou CATIA affiche l’aperçu du trou en cours • Pour centrer le trou, sélectionner une arête circulaire et une face, • Pour positionner le trou avec 2 cotes, sélectionner deux arêtes et une face face (touche CTRL). Chaque trou possède une esquisse de positionnement (point de centrage).
  • 20. Définition du taraudage (1/2) Vous pouvez également créer vos propres standards : • Créer un Fichier (.xls ou .txt (sous UNIX uniquement .txt )) • Entrer les valeurs puis faire Ajout
  • 21. Taraudage / Filetage 1. Sélectionner l’icône Filetage / taraudage 2. Sélectionner la face latérale du cylindre ou du trou. 3. Sélectionner la face limite. 4. Entrer les valeurs du taraudage. Le diamètre, la profondeur et le pas apparaissent dans l’arbre des spécifications. Double clique sur le 3D
  • 22. Analyse Taraudage / Filetage Sélectionner l’icône d'Analyse des taraudages/ Filetages Filtres
  • 23. Raidisseur Le raidisseur appartient au plan de l'esquisse Le raidisseur est normal au plan de l'esquisse. Le contour ouvert sélectionné s’extrapole automatiquement et se relimite sur les faces
  • 24. Nervure (1/2) Contour Courbe guide Option: Surface de référence Direction d’extraction En conservant l’angle Une nervure est composée d’un contour et d’un profil de balayage (courbe guide)
  • 25. Nervure (2/2) Relimite les 2 extrémités de la nervure sur les faces rencontrées (ces faces doivent recouvrir entièrement le profil). Relimite un profil ouvert sur la première ace rencontrée (cette face doit recouvrir entièrement le profil).
  • 26. Rainure Une rainure est composée d’un contour et d’un profil de balayage (courbe guide) Relimite les 2 extrémités de la rainure sur les faces rencontrées.
  • 28. Congés (1/3) Si la sélection est une face toutes les arêtes de cette face seront rayonnées Pour déselectionner une arête il suffit de la re-sélectionner. Sélectionner les éléments limitant (plans, des faces ou des surfaces, des points) ou créer directement un élément limitant en cliquant sur une arête sélectionnée (représenté par un disque bleu).
  • 29. Congés (2/3) Avec arêtes à garder Résultat sans garder d’arêtes Résultat en gardant l’arête Résultat en gardant l’arête (Détecté automatiquement)
  • 30. Congés (3/3) Découpe des rubans 1. Cliquer sur l'icône 2. Sélectionner les arêtes concernées. 3. Activer l'option découpe des rubans. Découpage des rubans par défaut lorsque la propagation est minimale
  • 33. Intégration des dépouilles et des congés 1. Sélectionner l’esquisse 2. Définir les paramètres de l’extrusion 3. Sélectionner la face limite
  • 34. Chanfrein Si la sélection est une face toutes les arêtes de cette face seront chanfreinées.
  • 35. Dépouille (1/5) Direction d'extraction : Sens d’extraction du moule. Angle de dépouille : Angle créé entre les faces de dépouille et la direction d'extraction. Élément neutre : Cet élément définit une courbe neutre (courbe violette) autour de laquelle tournera la face à dépouiller. La section définie par l’élément neutre ne change pas au cours de la dépouille. Élément neutre Angle de dépouille Direction d'extraction +11◦ -11◦ La valeur de l'angle de dépouille peut être positive ou négative.
  • 36. Dépouille (2/5) L'élément de joint : Ce plan ou cette surface doit couper entièrement la pièce en deux. L'élément neutre et l'élément de joint peuvent être un seul et même élément. Direction d'extraction Angle de dépouille élément neutre élément de joint
  • 37. Dépouille (3/5) 1. Sélectionner les faces à dépouiller. 2. Sélectionner l’élément neutre. 3. Cocher l'option Dépouille avec deux directions. Création de dépouille avec deux directions.
  • 38. Dépouille (4/5) Sélection de plusieurs éléments limitants
  • 39. Dépouille (5/5) Création de dépouille avec un élément neutre. La direction de dépouille est donnée par la première Face sélectionnée. Lorsqu'une dépouille n'est pas réalisable, CATIA propose de la désactiver et d'extraire la géométrie associée.
  • 40. Analyse de dépouille (1/2) 1. Cliquer sur l’icône 2. Cliquer sur une face 3. Pour définir la direction d’extraction, positionner la boussole. 3. Cliquer sur OK. Verrouille ou déverrouille la direction de dépouille Utilise la boussole pour définir la nouvelle direction de dépouille
  • 41. Analyse de dépouille (2/2) L’analyse locale affiche dynamiquement la normale à la face (flèche verte) au point indiqué par le pointeur et la valeur de l’angle entre la direction de dépouille (flèche rouge) et la normale à la surface en ce point. Les cercles représentent le plan tangent à la surface au point courant. 1 clique sur la valeur
  • 42. Coque (1/2) Face à retirer 1. Sélectionner la ou les faces à retirer. Préciser les épaisseurs. 2. Cliquer dans le champ Faces à épaisseurs différentes. 3. Sélectionner la ou les faces d'épaisseurs différentes. Préciser les épaisseurs. 4. Valider par OK. Double cliquer sur les valeurs d'épaisseurs permet également de les modifier. Face à épaisseur différente
  • 43. Coque (2/2) Coques Isotopologiques Coques non Isotopologiques Congé Transformation Congé arête Une seule Face Angle convexe Angle concave
  • 44. Surépaisseur Face sélectionnée Faces impactées Double cliquer sur une valeur pour la modifier.
  • 48. Répétition rectangulaire 1. Sélectionner un ou plusieurs éléments (fonctions technologiques, corps de pièce ayant subi une opération booléenne). 2. Cliquer sur l'icône 3. Sélectionner les directions et entrer les différents paramètres. 2nd direction 1ere direction Décalage de la position de l’instance d’origine.
  • 49. Répétition circulaire 1. Sélectionner un ou plusieurs éléments (fonctions technologiques, corps de pièce ayant subi une opération booléenne). 2. Cliquer sur l'icône 3. Sélectionner la direction et entrer les différents paramètres. 4. Valider. Instance d’origine
  • 50. Répétitions (1/2) Sans conserver les spécifications Conserver les spécifications
  • 51. Répétitions (2/2) Pour décomposer une fonction de répétition en "n" fonctions : 1. Clic droit sur la fonction. 2. Sélectionner Décomposer. Clique droit
  • 52. Répétition ( user pattern) (1/2) Cliquer sur un point désactive l'instanciation en ce point. Principe : • Sélectionner un ou plusieurs éléments du même corps (fonctions technologiques, corps de pièce associés (opération booléenne)). • Cliquer sur l'icône . • Sélectionner une esquisse composée de points. • Valider.
  • 53. Répétition ( user pattern) (2/2) Par défaut Sélectionner un point d'ancrage Les instances sont repositionnées par rapport au point d’ancrage sélectionné. Le point d’ancrage permet de repositionner les instances. Le déplacement des instances est égal à la distance entre l’ancien et le nouveau point d’ancrage.
  • 54. Facteur d’échelle Point de centre du facteur d ’échelle
  • 55. Objet de travail • Les éléments qui suivent l'objet de travail et qui appartiennent au même corps de pièce ne sont plus visibles. • Les opérations effectuées par la suite seront placées immédiatement après l'objet de travail. Clique droit
  • 57. Réordonner les fonctions Certaines fonctions doivent parfois être ré-ordonnées (Sélectionner la fonction, activer le menu contextuel avec MB3 et demander de ré-ordonner la fonction. Autre solution, faire glisser la fonction à ré-ordonner)
  • 58. Transformations de pièce, de corps ou de feature. Translation Rotation Symétrie
  • 59. Miroir Appliquer une transformation Miroir à un corps de pièce consiste à le dupliquer. Vous pouvez sélectionner une face ou un plan par rapport auquel vous dupliquerez un corps par symétrie. Toute modification faite sur la partie d’origine avant l’opération de Miroir sera répercutée automatiquement sur la partie symétrisée. Face de symétrie
  • 60. Miroir de la fonction Bossage à dupliquer Sélection des features Sélection du plan de symétrie Résultat de la symétrie
  • 61. Opérations Booléennes Les opérations booléennes sont effectuées entre des corps (body). Pour créer un nouveau corps, il faut choisir dans la barre de menu Insérer È Corps. L’arbre a alors la structure suivante : Ce nouveau corps devient alors le corps actif (il est souligné). Si on veut que PartBody redevienne le corps actif, il faut le sélectionner, cliquer dessus avec le bouton droit de la souris et choisir Définir l’objet de travail (Define In Work Object).
  • 62. Appliquer un matériau et affichage avec texture : Passer en mode personnalisé avec texture Cliquer ici ou Glisser-déplacer le matériau sur le cylindre
  • 63. Mesure Absolue (mesure d’un objet)
  • 64. Mesure relative (mesure entre deux objets)
  • 66. Changement de plan d'esquisse Clique droit Ancien plan d’esquisse Nouveau plan d’esquisse
  • 67. Remplacer un élément pointé par un autre Clique droit Un élément peut être remplacé s'il est parent d'un autre élément. Ex: remplacement de la droite indiquant la direction d'une extrusion par une autre.
  • 68. Réordonner une feature Clique droit La Coque.1 est impactée par le réordonnement du congé.
  • 69. Visionner la méthode de conception Visualisation locale de la pièce ou du corps de pièce : 1 - En appelant le menu contextuel sur l’élément de l’arbre souhaité. 2 - Par Edition > Parcours ou définition de l'objet de travail pour visionner étape par étape la construction de la pièce.
  • 70. Suppression des propriétés graphiques Clique droit
  • 71. RENOMMER UNE PIÈCE Avant toute chose, prenez l’habitude de renommer votre arbre : - Cliquer avec le bouton de droite de la souris sur « part.1 » dans l’arbre d’arborescence. - Cliquez sur propriété puis nommez le dans Référence.
  • 72. Tableau récapitulatif des actions concernant un solide
