Chapitre V : Fonderie
V.1. Généralités
Sous le terme "Fonderie", on englobe généralement l'ensemble des techniques de mise en
œuvre pour obtention d’un objet par coulée d'un métal en fusion dans une empreinte
appelée "moule" qui peut être en sable ou métallique [44].
La réalisation d'une pièce de fonderie nécessite diverses opérations qui doivent se suivre :
- Le modelage : confection des modèles,
- Le moulage : confection des empreintes,
- La fusion : obtention du métal liquide à partir de minerais et de lingots dans des
fours,
- La coulée : remplissage des moules à l'aide du métal liquide recueilli dans des poches
de coulée,
- Le décochage : extraction de la pièce par destruction du moule par vibrations,
- Le dessablage : nettoyage des pièces par brosse métallique, par jets de sable ou de
grenailles, etc…,
- L'ébarbage : enlèvement des parties supplémentaires de métal : bavures, jets de
coulée, etc… à l'aide de burin manuel, pneumatique, de meule à découper, etc…
V.2. Matières de moulage
Les métaux et alliages les plus utilisés sont :
- L'acier coulé,
- La fonte grise (fonte à graphite lamellaire),
- La fonte malléable (à cœur noir, malléable blanche)
- Les fontes spéciales :
- Fontes au nickel
- Fontes au chrome
- Fontes au molybdène
- Fontes au silicium
- Fontes au manganèse
- Fontes sphéroïdales ou ductiles
- Fontes de coquille.
- 65 -
Chapitre V : Fonderie

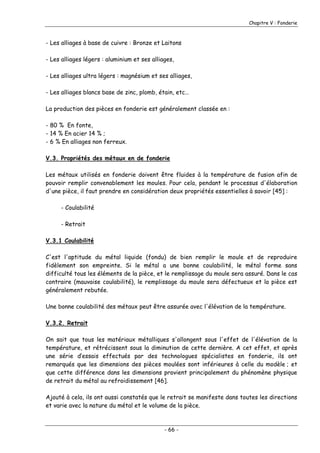

- Les alliages à base de cuivre : Bronze et Laitons
- Les alliages légers : aluminium et ses alliages,
- Les alliages ultra légers : magnésium et ses alliages,
- Les alliages blancs base de zinc, plomb, étain, etc…
La production des pièces en fonderie est généralement classée en :
- 80 % En fonte,
- 14 % En acier 14 % ;
- 6 % En alliages non ferreux.
V.3. Propriétés des métaux en de fonderie
Les métaux utilisés en fonderie doivent être fluides à la température de fusion afin de
pouvoir remplir convenablement les moules. Pour cela, pendant le processus d'élaboration
d'une pièce, il faut prendre en considération deux propriétés essentielles à savoir [45] :
- Coulabilité
- Retrait
V.3.1 Coulabilité
C'est l'aptitude du métal liquide (fondu) de bien remplir le moule et de reproduire
fidèlement son empreinte. Si le métal a une bonne coulabilité, le métal forme sans
difficulté tous les éléments de la pièce, et le remplissage du moule sera assuré. Dans le cas
contraire (mauvaise coulabilité), le remplissage du moule sera défectueux et la pièce est
généralement rebutée.
Une bonne coulabilité des métaux peut être assurée avec l'élévation de la température.
V.3.2. Retrait
On sait que tous les matériaux métalliques s'allongent sous l'effet de l'élévation de la
température, et rétrécissent sous la diminution de cette dernière. A cet effet, et après
une série d’essais effectués par des technologues spécialistes en fonderie, ils ont
remarqués que les dimensions des pièces moulées sont inférieures à celle du modèle ; et
que cette différence dans les dimensions provient principalement du phénomène physique
de retrait du métal au refroidissement [46].
Ajouté à cela, ils ont aussi constatés que le retrait se manifeste dans toutes les directions
et varie avec la nature du métal et le volume de la pièce.
- 66 -
Chapitre V : Fonderie

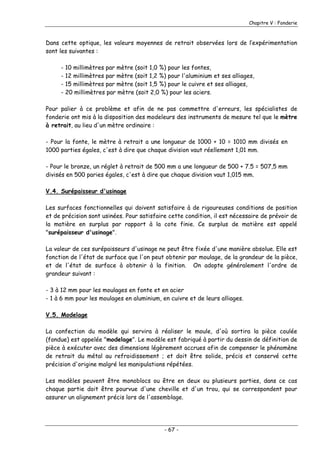

Dans cette optique, les valeurs moyennes de retrait observées lors de l’expérimentation
sont les suivantes :
- 10 millimètres par mètre (soit 1,0 %) pour les fontes,
- 12 millimètres par mètre (soit 1,2 %) pour l'aluminium et ses alliages,
- 15 millimètres par mètre (soit 1,5 %) pour le cuivre et ses alliages,
- 20 millimètres par mètre (soit 2,0 %) pour les aciers.
Pour palier à ce problème et afin de ne pas commettre d'erreurs, les spécialistes de
fonderie ont mis à la disposition des modeleurs des instruments de mesure tel que le mètre
à retrait, au lieu d'un mètre ordinaire :
- Pour la fonte, le mètre à retrait a une longueur de 1000 + 10 = 1010 mm divisés en
1000 parties égales, c'est à dire que chaque division vaut réellement 1,01 mm.
- Pour le bronze, un réglet à retrait de 500 mm a une longueur de 500 + 7.5 = 507,5 mm
divisés en 500 paries égales, c'est à dire que chaque division vaut 1,015 mm.
V.4. Surépaisseur d'usinage
Les surfaces fonctionnelles qui doivent satisfaire à de rigoureuses conditions de position
et de précision sont usinées. Pour satisfaire cette condition, il est nécessaire de prévoir de
la matière en surplus par rapport à la cote finie. Ce surplus de matière est appelé
"surépaisseur d'usinage".
La valeur de ces surépaisseurs d'usinage ne peut être fixée d'une manière absolue. Elle est
fonction de l'état de surface que l'on peut obtenir par moulage, de la grandeur de la pièce,
et de l'état de surface à obtenir à la finition. On adopte généralement l'ordre de
grandeur suivant :
- 3 à 12 mm pour les moulages en fonte et en acier
- 1 à 6 mm pour les moulages en aluminium, en cuivre et de leurs alliages.
V.5. Modelage
La confection du modèle qui servira à réaliser le moule, d'où sortira la pièce coulée
(fondue) est appelée "modelage". Le modèle est fabriqué à partir du dessin de définition de
pièce à exécuter avec des dimensions légèrement accrues afin de compenser le phénomène
de retrait du métal au refroidissement ; et doit être solide, précis et conservé cette
précision d'origine malgré les manipulations répétées.
Les modèles peuvent être monoblocs ou être en deux ou plusieurs parties, dans ce cas
chaque partie doit être pourvue d'une cheville et d'un trou, qui se correspondent pour
assurer un alignement précis lors de l'assemblage.
- 67 -

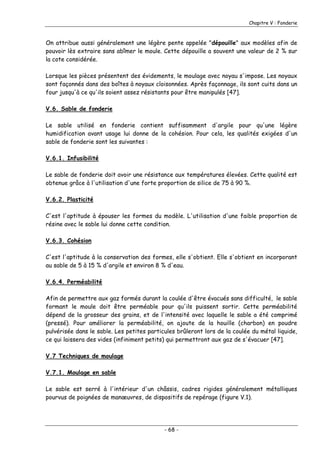

Chapitre V : Fonderie
On attribue aussi généralement une légère pente appelée "dépouille" aux modèles afin de
pouvoir lès extraire sans abîmer le moule. Cette dépouille a souvent une valeur de 2 % sur
la cote considérée.
Lorsque les pièces présentent des évidements, le moulage avec noyau s'impose. Les noyaux
sont façonnés dans des boîtes à noyaux cloisonnées. Après façonnage, ils sont cuits dans un
four jusqu'à ce qu'ils soient assez résistants pour être manipulés [47].
V.6. Sable de fonderie
Le sable utilisé en fonderie contient suffisamment d'argile pour qu'une légère
humidification avant usage lui donne de la cohésion. Pour cela, les qualités exigées d'un
sable de fonderie sont les suivantes :
V.6.1. Infusibilité
Le sable de fonderie doit avoir une résistance aux températures élevées. Cette qualité est
obtenue grâce à l'utilisation d'une forte proportion de silice de 75 à 90 %.
V.6.2. Plasticité
C'est l'aptitude à épouser les formes du modèle. L'utilisation d'une faible proportion de
résine avec le sable lui donne cette condition.
V.6.3. Cohésion
C'est l'aptitude à la conservation des formes, elle s'obtient. Elle s'obtient en incorporant
au sable de 5 à 15 % d'argile et environ 8 % d'eau.
V.6.4. Perméabilité
Afin de permettre aux gaz formés durant la coulée d'être évacués sans difficulté, le sable
formant le moule doit être perméable pour qu'ils puissent sortir. Cette perméabilité
dépend de la grosseur des grains, et de l'intensité avec laquelle le sable a été comprimé
(pressé). Pour améliorer la perméabilité, on ajoute de la houille (charbon) en poudre
pulvérisée dans le sable. Les petites particules brûleront lors de la coulée du métal liquide,
ce qui laissera des vides (infiniment petits) qui permettront aux gaz de s'évacuer [47].
V.7 Techniques de moulage
V.7.1. Moulage en sable
Le sable est serré à l'intérieur d'un châssis, cadres rigides généralement métalliques
pourvus de poignées de manœuvres, de dispositifs de repérage (figure V.1).
- 68 -
Chapitre V : Fonderie
Oreilles de
repérage
Poignées de
manœuvres
Châssis
métallique
Figure V.1 : Schéma d’un châssis
Un moule comporte au moins deux parties ; avec des surfaces de séparation appelées joint.
Ce joint doit passer par une section maximum du modèle pour que celui-ci puisse être
enlevé après serrage, sans détérioration du moule ; les arrachements de sable sont à éviter
par la pente ou la dépouille (figure 2).
Dépouille
Joint
Modèle
Figure V.2 : Présentation des moules [47]
V.7.1.1. Moulage naturel sur modèle
Le moulage à l'aide de modèles de forme simples, et ne présentant pas d'évidements
importants, est appelé moulage naturel sur modèle.
Le modèle exécuté auparavant par le modeleur et ayant une forme semblable à la pièce
définie par le dessin va être utilisé afin de fabriquer le moule.
Les principales phases d'exécution d'un moule sont (figure V.3) :
- Mise en place du modèle sur le marbre à l’intérieur du châssis supérieur et remplissage de
ce dernier par le sable (le modèle est posé sur un fond) ;
- 69 -
Chapitre V : Fonderie

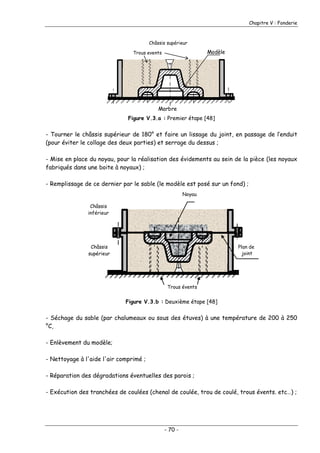

Trous events Modèle
Châssis supérieur
Marbre
Figure V.3.a : Premier étape [48]
- Tourner le châssis supérieur de 180° et faire un lissage du joint, en passage de l’enduit
(pour éviter le collage des deux parties) et serrage du dessus ;
- Mise en place du noyau, pour la réalisation des évidements au sein de la pièce (les noyaux
fabriqués dans une boite à noyaux) ;
- Remplissage de ce dernier par le sable (le modèle est posé sur un fond) ;
Châssis
inférieur
Châssis
supérieur
Noyau
Plan de
joint
Trous évents
Figure V.3.b : Deuxième étape [48]
- Séchage du sable (par chalumeaux ou sous des étuves) à une température de 200 à 250
°C,
- Enlèvement du modèle;
- Nettoyage à l'aide l'air comprimé ;
- Réparation des dégradations éventuelles des parois ;
- Exécution des tranchées de coulées (chenal de coulée, trou de coulé, trous évents. etc…) ;
- 70 -
Chapitre V : Fonderie

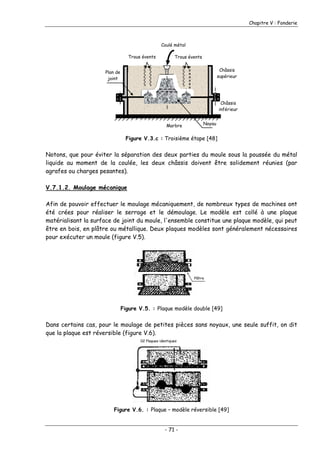

Marbre
Châssis
inférieur
Châssis
supérieur
Trous évents Trous évents
Coulé métal
Plan de
joint
Noyau
Figure V.3.c : Troisième étape [48]
Notons, que pour éviter la séparation des deux parties du moule sous la poussée du métal
liquide au moment de la coulée, les deux châssis doivent être solidement réunies (par
agrafes ou charges pesantes).
V.7.1.2. Moulage mécanique
Afin de pouvoir effectuer le moulage mécaniquement, de nombreux types de machines ont
été crées pour réaliser le serrage et le démoulage. Le modèle est collé à une plaque
matérialisant la surface de joint du moule, l'ensemble constitue une plaque modèle, qui peut
être en bois, en plâtre ou métallique. Deux plaques modèles sont généralement nécessaires
pour exécuter un moule (figure V.5).
Plâtre
Figure V.5. : Plaque modèle double [49]
Dans certains cas, pour le moulage de petites pièces sans noyaux, une seule suffit, on dit
que la plaque est réversible (figure V.6).
02 Plaques identiques
Figure V.6. : Plaque – modèle réversible [49]
- 71 -
Chapitre V : Fonderie

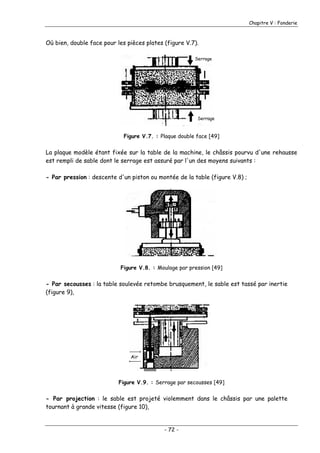

Où bien, double face pour les pièces plates (figure V.7).
Serrage
Serrage
Figure V.7. : Plaque double face [49]
La plaque modèle étant fixée sur la table de la machine, le châssis pourvu d'une rehausse
est rempli de sable dont le serrage est assuré par l'un des moyens suivants :
- Par pression : descente d'un piston ou montée de la table (figure V.8) ;
Figure V.8. : Moulage par pression [49]
- Par secousses : la table soulevée retombe brusquement, le sable est tassé par inertie
(figure 9),
Air
Figure V.9. : Serrage par secousses [49]
- Par projection : le sable est projeté violemment dans le châssis par une palette
tournant à grande vitesse (figure 10),
- 72 -
Chapitre V : Fonderie

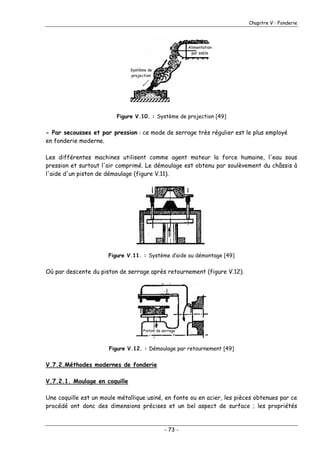

Alimentation
par sable
Système de
projection
Figure V.10. : Système de projection [49]
- Par secousses et par pression : ce mode de serrage très régulier est le plus employé
en fonderie moderne.
Les différentes machines utilisent comme agent moteur la force humaine, l'eau sous
pression et surtout l'air comprimé. Le démoulage est obtenu par soulèvement du châssis à
l'aide d'un piston de démoulage (figure V.11).
Figure V.11. : Système d’aide au démontage [49]
Où par descente du piston de serrage après retournement (figure V.12).
Piston de serrage
Figure V.12. : Démoulage par retournement [49]
V.7.2.Méthodes modernes de fonderie
V.7.2.1. Moulage en coquille
Une coquille est un moule métallique usiné, en fonte ou en acier, les pièces obtenues par ce
procédé ont donc des dimensions précises et un bel aspect de surface ; les propriétés
- 73 -
Chapitre V : Fonderie

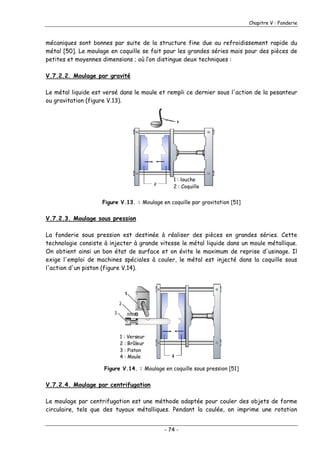

mécaniques sont bonnes par suite de la structure fine due au refroidissement rapide du
métal [50]. Le moulage en coquille se fait pour les grandes séries mais pour des pièces de
petites et moyennes dimensions ; où l’on distingue deux techniques :
V.7.2.2. Moulage par gravité
Le métal liquide est versé dans le moule et rempli ce dernier sous l'action de la pesanteur
ou gravitation (figure V.13).
1 : louche
2 : Coquille
Figure V.13. : Moulage en coquille par gravitation [51]
V.7.2.3. Moulage sous pression
La fonderie sous pression est destinée à réaliser des pièces en grandes séries. Cette
technologie consiste à injecter à grande vitesse le métal liquide dans un moule métallique.
On obtient ainsi un bon état de surface et on évite le maximum de reprise d'usinage. Il
exige l'emploi de machines spéciales à couler, le métal est injecté dans la coquille sous
l'action d'un piston (figure V.14).
1 : Verseur
2 : Brûleur
3 : Piston
4 : Moule
Figure V.14. : Moulage en coquille sous pression [51]
V.7.2.4. Moulage par centrifugation
Le moulage par centrifugation est une méthode adaptée pour couler des objets de forme
circulaire, tels que des tuyaux métalliques. Pendant la coulée, on imprime une rotation
- 74 -
Chapitre V : Fonderie
rapide au moule circulaire, il n'y a pas besoin de noyau car la rotation du moule plaque le
métal par l'effet de la force centrifuge.
V.7.2.5. Moulage par enrobage ou à la cire perdue
Le modèle est fabriqué en cire, souvent dans une installation de moulage en coquille, et
revêtu d'une pâte aqueuse de matériau réfractaire qu'on laisse sécher. La coque
réfractaire, avec le modèle en cire toujours à l'intérieur, est enfouie dans du sable et le
moule passe au four. La cire fond et s'écoule, laissant le moule prêt à recevoir le métal. Les
moulages obtenus par le procédé à la cire perdue donnent une bonne tolérance et
reproduisent avec précision les petits détails.
V.8. Références bibliographiques du chapitre V
[44 même que 29] I. Amara, « Support de Cours : fabrication mécanique et métrologie »,
Département de Génie Mécanique, Université Mentouri Constantine, 2000-2001.
[45] Gilles DOUR, « Fonderie alliages, procédés, propriétés d'usage, défauts », Editeur
Dunod 2004, France.
[46] Manuel technique Deutz, «Principe et technique de fonderie », Service des Méthodes
fonderie, Complexe Moteurs et Tracteurs oued hamimime 2000, Constantine, Algérie.
[47] C. Marty, J.M Linares, « Procédés de mise en forme T 3» Hermès Science, Paris 1999,
France.
[48] S. Boukebbab, « Solution du contrôle continu N°02 », Département de Génie
Mécanique, Université Mentouri Constantine, 2004-2005.
[49 même que 7] D. Gelin, M. Vincent, « Eléments de fabrication », Les Editions Foucher,
1995.
[50] Fonderie et moulage des alliages d'aluminium Techniques de l'Ingénieur, Article M813
1991.
[51] Aluminium Laufen S.A., «Documentation technique : moulage en coquille », 2007, site :
http//www.alu-laufen.ch/.
- 75 -
Chapitre V : Fonderie
- 76 -

Contenu connexe

Tendances

Cours fabrication mécanique5
Cours fabrication mécanique5Cours fabrication mécanique5
Cours fabrication mécanique5
bendrisk

Présentation les traitements thermiques
Présentation les traitements thermiquesPrésentation les traitements thermiques
Présentation les traitements thermiques
Kadiro Abdelkader

Fonderie.pptx
Fonderie.pptxFonderie.pptx
Fonderie.pptx
SafaeRhh

Elaboration des materiaux
Elaboration des materiauxElaboration des materiaux
Elaboration des materiaux
Rafael Nadal

traitement thermique et thermochimique
traitement thermique et thermochimiquetraitement thermique et thermochimique
traitement thermique et thermochimique
Rafael Nadal

05 gamme
05 gamme05 gamme
05 gamme
Ahmed Taieb

Emboutissage
EmboutissageEmboutissage
Emboutissage
Rafael Nadal

élaboration-désignation-matériaux
élaboration-désignation-matériauxélaboration-désignation-matériaux
élaboration-désignation-matériaux
Rafael Nadal

Rapport PFA: Etude, conception et simulation par injection d’une caisse en po...
Rapport PFA: Etude, conception et simulation par injection d’une caisse en po...Rapport PFA: Etude, conception et simulation par injection d’une caisse en po...
Rapport PFA: Etude, conception et simulation par injection d’une caisse en po...
oumaimazizi

fabrication mecanique
fabrication mecaniquefabrication mecanique
fabrication mecanique
soufiane merabti

Métaux et alliages non ferreux légers Al, Ti et Zn
Métaux et alliages non ferreux légers Al, Ti et ZnMétaux et alliages non ferreux légers Al, Ti et Zn
Métaux et alliages non ferreux légers Al, Ti et Zn
Omar Benchiheub

gamme usinage1.pdf
gamme usinage1.pdfgamme usinage1.pdf
gamme usinage1.pdf
loukman3

Propriétés des métaux
Propriétés des métaux Propriétés des métaux
Propriétés des métaux
Rafael Nadal

(Cours métallurgie)
(Cours métallurgie)(Cours métallurgie)
(Cours métallurgie)
Mohamed Khalfaoui

Diagrammes d'équilibre
Diagrammes d'équilibreDiagrammes d'équilibre
Diagrammes d'équilibre
Rafael Nadal

Cours fabrication mécanique2
Cours fabrication mécanique2Cours fabrication mécanique2
Cours fabrication mécanique2
bendrisk

Les composites
Les compositesLes composites
Les composites
oumaimazizi

usure
usureusure
usure
zidimimn

Métaux ferreux
Métaux  ferreuxMétaux  ferreux
Métaux ferreux
Rafael Nadal


Tendances (20)

Cours fabrication mécanique5
Cours fabrication mécanique5Cours fabrication mécanique5
Cours fabrication mécanique5

Présentation les traitements thermiques
Présentation les traitements thermiquesPrésentation les traitements thermiques
Présentation les traitements thermiques

Fonderie.pptx
Fonderie.pptxFonderie.pptx
Fonderie.pptx

Elaboration des materiaux
Elaboration des materiauxElaboration des materiaux
Elaboration des materiaux

traitement thermique et thermochimique
traitement thermique et thermochimiquetraitement thermique et thermochimique
traitement thermique et thermochimique

05 gamme
05 gamme05 gamme
05 gamme

Emboutissage
EmboutissageEmboutissage
Emboutissage

élaboration-désignation-matériaux
élaboration-désignation-matériauxélaboration-désignation-matériaux
élaboration-désignation-matériaux

Rapport PFA: Etude, conception et simulation par injection d’une caisse en po...
Rapport PFA: Etude, conception et simulation par injection d’une caisse en po...Rapport PFA: Etude, conception et simulation par injection d’une caisse en po...
Rapport PFA: Etude, conception et simulation par injection d’une caisse en po...

fabrication mecanique
fabrication mecaniquefabrication mecanique
fabrication mecanique

Métaux et alliages non ferreux légers Al, Ti et Zn
Métaux et alliages non ferreux légers Al, Ti et ZnMétaux et alliages non ferreux légers Al, Ti et Zn
Métaux et alliages non ferreux légers Al, Ti et Zn

gamme usinage1.pdf
gamme usinage1.pdfgamme usinage1.pdf
gamme usinage1.pdf

Propriétés des métaux
Propriétés des métaux Propriétés des métaux
Propriétés des métaux

(Cours métallurgie)
(Cours métallurgie)(Cours métallurgie)
(Cours métallurgie)

Diagrammes d'équilibre
Diagrammes d'équilibreDiagrammes d'équilibre
Diagrammes d'équilibre

Cours fabrication mécanique2
Cours fabrication mécanique2Cours fabrication mécanique2
Cours fabrication mécanique2

Les composites
Les compositesLes composites
Les composites

usure
usureusure
usure

L'injection plastique
L'injection plastiqueL'injection plastique
L'injection plastique

Métaux ferreux
Métaux  ferreuxMétaux  ferreux
Métaux ferreux


En vedette

Should You Use Social Media In Background Checks
Should You Use Social Media In Background ChecksShould You Use Social Media In Background Checks
Should You Use Social Media In Background Checks
affordablebackgroundchecks

CNN - Red Storyboard v3
CNN - Red Storyboard v3CNN - Red Storyboard v3
CNN - Red Storyboard v3
Abel Reverter Valeiras

звіт до 8 вересня
звіт до 8 вереснязвіт до 8 вересня
звіт до 8 вересня
Tatyana Novomlinets

Nguyên tắc phân loại thực vật - Part 1
Nguyên tắc phân loại thực vật - Part 1Nguyên tắc phân loại thực vật - Part 1
Nguyên tắc phân loại thực vật - Part 1
Hồng Nhung

Nguyên tắc phân loại thực vật - Nguyễn Tiến Bân Part 2
Nguyên tắc phân loại thực vật  - Nguyễn Tiến Bân Part 2Nguyên tắc phân loại thực vật  - Nguyễn Tiến Bân Part 2
Nguyên tắc phân loại thực vật - Nguyễn Tiến Bân Part 2
Hồng Nhung

Stregths and weaknesses
Stregths and weaknesses Stregths and weaknesses
Stregths and weaknesses
bj05077281

Contrôle non destructif par Courants de Foucault
Contrôle non destructif par Courants de FoucaultContrôle non destructif par Courants de Foucault
Contrôle non destructif par Courants de Foucault
Rafael Nadal

cristallographie
cristallographiecristallographie
cristallographie
Rafael Nadal

Film Poster Feedback
Film Poster FeedbackFilm Poster Feedback
Film Poster Feedback
Coey1611

Iphone portfolio blog app
Iphone portfolio blog appIphone portfolio blog app
Iphone portfolio blog app
Nandkishor Dhekane

Fin de curso 2015 / 2016
Fin de curso 2015 / 2016Fin de curso 2015 / 2016
Fin de curso 2015 / 2016
aula especifica IES Tierno Galván

Iphone hyperlink blog app
Iphone hyperlink  blog appIphone hyperlink  blog app
Iphone hyperlink blog app
Nandkishor Dhekane

Iphone fablet blog app
Iphone fablet blog appIphone fablet blog app
Iphone fablet blog app
Nandkishor Dhekane


En vedette (14)

Should You Use Social Media In Background Checks
Should You Use Social Media In Background ChecksShould You Use Social Media In Background Checks
Should You Use Social Media In Background Checks

CNN - Red Storyboard v3
CNN - Red Storyboard v3CNN - Red Storyboard v3
CNN - Red Storyboard v3

конкурс
конкурсконкурс
конкурс

звіт до 8 вересня
звіт до 8 вереснязвіт до 8 вересня
звіт до 8 вересня

Nguyên tắc phân loại thực vật - Part 1
Nguyên tắc phân loại thực vật - Part 1Nguyên tắc phân loại thực vật - Part 1
Nguyên tắc phân loại thực vật - Part 1

Nguyên tắc phân loại thực vật - Nguyễn Tiến Bân Part 2
Nguyên tắc phân loại thực vật  - Nguyễn Tiến Bân Part 2Nguyên tắc phân loại thực vật  - Nguyễn Tiến Bân Part 2
Nguyên tắc phân loại thực vật - Nguyễn Tiến Bân Part 2

Stregths and weaknesses
Stregths and weaknesses Stregths and weaknesses
Stregths and weaknesses

Contrôle non destructif par Courants de Foucault
Contrôle non destructif par Courants de FoucaultContrôle non destructif par Courants de Foucault
Contrôle non destructif par Courants de Foucault

cristallographie
cristallographiecristallographie
cristallographie

Film Poster Feedback
Film Poster FeedbackFilm Poster Feedback
Film Poster Feedback

Iphone portfolio blog app
Iphone portfolio blog appIphone portfolio blog app
Iphone portfolio blog app

Fin de curso 2015 / 2016
Fin de curso 2015 / 2016Fin de curso 2015 / 2016
Fin de curso 2015 / 2016

Iphone hyperlink blog app
Iphone hyperlink  blog appIphone hyperlink  blog app
Iphone hyperlink blog app

Iphone fablet blog app
Iphone fablet blog appIphone fablet blog app
Iphone fablet blog app


Similaire à moulage

Procèdes de fabrication : Soudage et moulage
Procèdes de fabrication : Soudage et moulageProcèdes de fabrication : Soudage et moulage
Procèdes de fabrication : Soudage et moulage
BENFAH

Le moulage cire_perdue
Le moulage cire_perdueLe moulage cire_perdue
Le moulage cire_perduekarikou2005

DOC RMIS terminologie industrielle.ppt
DOC RMIS terminologie industrielle.pptDOC RMIS terminologie industrielle.ppt
DOC RMIS terminologie industrielle.ppt
SamiMazouz3

MECAH201_chap4b.pdf
MECAH201_chap4b.pdfMECAH201_chap4b.pdf
MECAH201_chap4b.pdf
cxvx1

Emboutissage
EmboutissageEmboutissage
Emboutissage
saded

Composites à matrices metalliques
Composites à matrices metalliquesComposites à matrices metalliques
Composites à matrices metalliquesIsaac Durocher

Feuillard31_Emboutissage.pdf
Feuillard31_Emboutissage.pdfFeuillard31_Emboutissage.pdf
Feuillard31_Emboutissage.pdf
cxvx1

expose_cm.pptx
expose_cm.pptxexpose_cm.pptx
expose_cm.pptx
FiacreYalo

Chapitre 6.pdf
Chapitre 6.pdfChapitre 6.pdf
Chapitre 6.pdf
HoussameNaim1

Poly etsher assemblage construction mã©tallique callaud 2003
Poly etsher assemblage construction mã©tallique callaud 2003Poly etsher assemblage construction mã©tallique callaud 2003
Poly etsher assemblage construction mã©tallique callaud 2003
Mohamed Yassine Benfdil

Rustica manuel v2
Rustica manuel v2Rustica manuel v2
Rustica manuel v2
Paulo Almeida

Beton_Arme_ferraillage_cle76447d-2.pdf
Beton_Arme_ferraillage_cle76447d-2.pdfBeton_Arme_ferraillage_cle76447d-2.pdf
Beton_Arme_ferraillage_cle76447d-2.pdf
MahamaneLawaliAndill

ECHANTILLON.pdf
ECHANTILLON.pdfECHANTILLON.pdf
ECHANTILLON.pdf
Khalil Idrissi Gartoumi

Roto-Moulage.pptx
Roto-Moulage.pptxRoto-Moulage.pptx
Roto-Moulage.pptx
Lokid4

TP TOURNAGE
TP TOURNAGETP TOURNAGE
TP TOURNAGE
Layla Zerhoun

Chapitre 1.pdf
Chapitre 1.pdfChapitre 1.pdf
Chapitre 1.pdf
khaledgharib4

CAHIER DE COURS 22-23-Bac.pdf
CAHIER DE COURS 22-23-Bac.pdfCAHIER DE COURS 22-23-Bac.pdf
CAHIER DE COURS 22-23-Bac.pdf
WassimOudni

Apprenti version finale
Apprenti version finaleApprenti version finale
Apprenti version finaleDjo Zehr

Ideal Work - Joints de construction
Ideal Work - Joints de constructionIdeal Work - Joints de construction
Ideal Work - Joints de construction
Mineral-floor


Similaire à moulage (20)

Procèdes de fabrication : Soudage et moulage
Procèdes de fabrication : Soudage et moulageProcèdes de fabrication : Soudage et moulage
Procèdes de fabrication : Soudage et moulage

Le moulage cire_perdue
Le moulage cire_perdueLe moulage cire_perdue
Le moulage cire_perdue

DOC RMIS terminologie industrielle.ppt
DOC RMIS terminologie industrielle.pptDOC RMIS terminologie industrielle.ppt
DOC RMIS terminologie industrielle.ppt

MECAH201_chap4b.pdf
MECAH201_chap4b.pdfMECAH201_chap4b.pdf
MECAH201_chap4b.pdf

Emboutissage
EmboutissageEmboutissage
Emboutissage

Composites à matrices metalliques
Composites à matrices metalliquesComposites à matrices metalliques
Composites à matrices metalliques

Feuillard31_Emboutissage.pdf
Feuillard31_Emboutissage.pdfFeuillard31_Emboutissage.pdf
Feuillard31_Emboutissage.pdf

CM 2017.pptx
CM 2017.pptxCM 2017.pptx
CM 2017.pptx

expose_cm.pptx
expose_cm.pptxexpose_cm.pptx
expose_cm.pptx

Chapitre 6.pdf
Chapitre 6.pdfChapitre 6.pdf
Chapitre 6.pdf

Poly etsher assemblage construction mã©tallique callaud 2003
Poly etsher assemblage construction mã©tallique callaud 2003Poly etsher assemblage construction mã©tallique callaud 2003
Poly etsher assemblage construction mã©tallique callaud 2003

Rustica manuel v2
Rustica manuel v2Rustica manuel v2
Rustica manuel v2

Beton_Arme_ferraillage_cle76447d-2.pdf
Beton_Arme_ferraillage_cle76447d-2.pdfBeton_Arme_ferraillage_cle76447d-2.pdf
Beton_Arme_ferraillage_cle76447d-2.pdf

ECHANTILLON.pdf
ECHANTILLON.pdfECHANTILLON.pdf
ECHANTILLON.pdf

Roto-Moulage.pptx
Roto-Moulage.pptxRoto-Moulage.pptx
Roto-Moulage.pptx

TP TOURNAGE
TP TOURNAGETP TOURNAGE
TP TOURNAGE

Chapitre 1.pdf
Chapitre 1.pdfChapitre 1.pdf
Chapitre 1.pdf

CAHIER DE COURS 22-23-Bac.pdf
CAHIER DE COURS 22-23-Bac.pdfCAHIER DE COURS 22-23-Bac.pdf
CAHIER DE COURS 22-23-Bac.pdf

Apprenti version finale
Apprenti version finaleApprenti version finale
Apprenti version finale

Ideal Work - Joints de construction
Ideal Work - Joints de constructionIdeal Work - Joints de construction
Ideal Work - Joints de construction


Plus de Rafael Nadal

Manuel freins
Manuel freinsManuel freins
Manuel freins
Rafael Nadal

(Cahier technique automobile) guy hubert electricité tome 1 - principe d...
(Cahier technique automobile) guy hubert   electricité   tome 1 -  principe d...(Cahier technique automobile) guy hubert   electricité   tome 1 -  principe d...
(Cahier technique automobile) guy hubert electricité tome 1 - principe d...
Rafael Nadal

(Cahier technique automobile) guy hubert electricité tome 2 - batterie, ...
(Cahier technique automobile) guy hubert   electricité   tome 2 -  batterie, ...(Cahier technique automobile) guy hubert   electricité   tome 2 -  batterie, ...
(Cahier technique automobile) guy hubert electricité tome 2 - batterie, ...
Rafael Nadal

Lu k cours_embrayage_2013
Lu k cours_embrayage_2013Lu k cours_embrayage_2013
Lu k cours_embrayage_2013
Rafael Nadal

Management des entreprises_en_24_fiches
Management des entreprises_en_24_fichesManagement des entreprises_en_24_fiches
Management des entreprises_en_24_fiches
Rafael Nadal

Principe de fonctionnement du moteur 4 temps
Principe de fonctionnement du moteur 4 tempsPrincipe de fonctionnement du moteur 4 temps
Principe de fonctionnement du moteur 4 temps
Rafael Nadal

traitement mécanique et thermochimique
traitement mécanique et thermochimiquetraitement mécanique et thermochimique
traitement mécanique et thermochimique
Rafael Nadal

traitement de surface
traitement de surfacetraitement de surface
traitement de surface
Rafael Nadal

Traitement thermique des_aciers
Traitement thermique des_aciersTraitement thermique des_aciers
Traitement thermique des_aciers
Rafael Nadal

les résines composites
les résines compositesles résines composites
les résines composites
Rafael Nadal

Chimie de polymère
Chimie de polymèreChimie de polymère
Chimie de polymère
Rafael Nadal

Traitement superficiel des aciers
Traitement superficiel des aciersTraitement superficiel des aciers
Traitement superficiel des aciers
Rafael Nadal

Soudage
Soudage Soudage
Soudage
Rafael Nadal

les Procédés soudage
les Procédés soudageles Procédés soudage
les Procédés soudage
Rafael Nadal

contrôle non destructif
contrôle non destructifcontrôle non destructif
contrôle non destructif
Rafael Nadal

contrôle non destructif
contrôle non destructifcontrôle non destructif
contrôle non destructif
Rafael Nadal

Contrôle non destructif par ultrasons
Contrôle non destructif par ultrasonsContrôle non destructif par ultrasons
Contrôle non destructif par ultrasons
Rafael Nadal

Contrôle non destructif par Radiographie
Contrôle non destructif par RadiographieContrôle non destructif par Radiographie
Contrôle non destructif par Radiographie
Rafael Nadal

Contrôle non destructif par magnétoscopie
Contrôle non destructif par magnétoscopieContrôle non destructif par magnétoscopie
Contrôle non destructif par magnétoscopie
Rafael Nadal

Diagramme de phase
Diagramme de phaseDiagramme de phase
Diagramme de phase
Rafael Nadal


Plus de Rafael Nadal (20)

Manuel freins
Manuel freinsManuel freins
Manuel freins

(Cahier technique automobile) guy hubert electricité tome 1 - principe d...
(Cahier technique automobile) guy hubert   electricité   tome 1 -  principe d...(Cahier technique automobile) guy hubert   electricité   tome 1 -  principe d...
(Cahier technique automobile) guy hubert electricité tome 1 - principe d...

(Cahier technique automobile) guy hubert electricité tome 2 - batterie, ...
(Cahier technique automobile) guy hubert   electricité   tome 2 -  batterie, ...(Cahier technique automobile) guy hubert   electricité   tome 2 -  batterie, ...
(Cahier technique automobile) guy hubert electricité tome 2 - batterie, ...

Lu k cours_embrayage_2013
Lu k cours_embrayage_2013Lu k cours_embrayage_2013
Lu k cours_embrayage_2013

Management des entreprises_en_24_fiches
Management des entreprises_en_24_fichesManagement des entreprises_en_24_fiches
Management des entreprises_en_24_fiches

Principe de fonctionnement du moteur 4 temps
Principe de fonctionnement du moteur 4 tempsPrincipe de fonctionnement du moteur 4 temps
Principe de fonctionnement du moteur 4 temps

traitement mécanique et thermochimique
traitement mécanique et thermochimiquetraitement mécanique et thermochimique
traitement mécanique et thermochimique

traitement de surface
traitement de surfacetraitement de surface
traitement de surface

Traitement thermique des_aciers
Traitement thermique des_aciersTraitement thermique des_aciers
Traitement thermique des_aciers

les résines composites
les résines compositesles résines composites
les résines composites

Chimie de polymère
Chimie de polymèreChimie de polymère
Chimie de polymère

Traitement superficiel des aciers
Traitement superficiel des aciersTraitement superficiel des aciers
Traitement superficiel des aciers

Soudage
Soudage Soudage
Soudage

les Procédés soudage
les Procédés soudageles Procédés soudage
les Procédés soudage

contrôle non destructif
contrôle non destructifcontrôle non destructif
contrôle non destructif

contrôle non destructif
contrôle non destructifcontrôle non destructif
contrôle non destructif

Contrôle non destructif par ultrasons
Contrôle non destructif par ultrasonsContrôle non destructif par ultrasons
Contrôle non destructif par ultrasons

Contrôle non destructif par Radiographie
Contrôle non destructif par RadiographieContrôle non destructif par Radiographie
Contrôle non destructif par Radiographie

Contrôle non destructif par magnétoscopie
Contrôle non destructif par magnétoscopieContrôle non destructif par magnétoscopie
Contrôle non destructif par magnétoscopie

Diagramme de phase
Diagramme de phaseDiagramme de phase
Diagramme de phase


Dernier

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Daniel Bedard

Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Daniel Bedard

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
iheberry

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024
idelewebmestre

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf
idelewebmestre

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf
Henri Gomez

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
ayoub_anbara96

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique
ALIIAE


Dernier (8)

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...

Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique


moulage

  • 1. Chapitre V : Fonderie V.1. Généralités Sous le terme "Fonderie", on englobe généralement l'ensemble des techniques de mise en œuvre pour obtention d’un objet par coulée d'un métal en fusion dans une empreinte appelée "moule" qui peut être en sable ou métallique [44]. La réalisation d'une pièce de fonderie nécessite diverses opérations qui doivent se suivre : - Le modelage : confection des modèles, - Le moulage : confection des empreintes, - La fusion : obtention du métal liquide à partir de minerais et de lingots dans des fours, - La coulée : remplissage des moules à l'aide du métal liquide recueilli dans des poches de coulée, - Le décochage : extraction de la pièce par destruction du moule par vibrations, - Le dessablage : nettoyage des pièces par brosse métallique, par jets de sable ou de grenailles, etc…, - L'ébarbage : enlèvement des parties supplémentaires de métal : bavures, jets de coulée, etc… à l'aide de burin manuel, pneumatique, de meule à découper, etc… V.2. Matières de moulage Les métaux et alliages les plus utilisés sont : - L'acier coulé, - La fonte grise (fonte à graphite lamellaire), - La fonte malléable (à cœur noir, malléable blanche) - Les fontes spéciales : - Fontes au nickel - Fontes au chrome - Fontes au molybdène - Fontes au silicium - Fontes au manganèse - Fontes sphéroïdales ou ductiles - Fontes de coquille. - 65 -
  • 2. Chapitre V : Fonderie - Les alliages à base de cuivre : Bronze et Laitons - Les alliages légers : aluminium et ses alliages, - Les alliages ultra légers : magnésium et ses alliages, - Les alliages blancs base de zinc, plomb, étain, etc… La production des pièces en fonderie est généralement classée en : - 80 % En fonte, - 14 % En acier 14 % ; - 6 % En alliages non ferreux. V.3. Propriétés des métaux en de fonderie Les métaux utilisés en fonderie doivent être fluides à la température de fusion afin de pouvoir remplir convenablement les moules. Pour cela, pendant le processus d'élaboration d'une pièce, il faut prendre en considération deux propriétés essentielles à savoir [45] : - Coulabilité - Retrait V.3.1 Coulabilité C'est l'aptitude du métal liquide (fondu) de bien remplir le moule et de reproduire fidèlement son empreinte. Si le métal a une bonne coulabilité, le métal forme sans difficulté tous les éléments de la pièce, et le remplissage du moule sera assuré. Dans le cas contraire (mauvaise coulabilité), le remplissage du moule sera défectueux et la pièce est généralement rebutée. Une bonne coulabilité des métaux peut être assurée avec l'élévation de la température. V.3.2. Retrait On sait que tous les matériaux métalliques s'allongent sous l'effet de l'élévation de la température, et rétrécissent sous la diminution de cette dernière. A cet effet, et après une série d’essais effectués par des technologues spécialistes en fonderie, ils ont remarqués que les dimensions des pièces moulées sont inférieures à celle du modèle ; et que cette différence dans les dimensions provient principalement du phénomène physique de retrait du métal au refroidissement [46]. Ajouté à cela, ils ont aussi constatés que le retrait se manifeste dans toutes les directions et varie avec la nature du métal et le volume de la pièce. - 66 -
  • 3. Chapitre V : Fonderie Dans cette optique, les valeurs moyennes de retrait observées lors de l’expérimentation sont les suivantes : - 10 millimètres par mètre (soit 1,0 %) pour les fontes, - 12 millimètres par mètre (soit 1,2 %) pour l'aluminium et ses alliages, - 15 millimètres par mètre (soit 1,5 %) pour le cuivre et ses alliages, - 20 millimètres par mètre (soit 2,0 %) pour les aciers. Pour palier à ce problème et afin de ne pas commettre d'erreurs, les spécialistes de fonderie ont mis à la disposition des modeleurs des instruments de mesure tel que le mètre à retrait, au lieu d'un mètre ordinaire : - Pour la fonte, le mètre à retrait a une longueur de 1000 + 10 = 1010 mm divisés en 1000 parties égales, c'est à dire que chaque division vaut réellement 1,01 mm. - Pour le bronze, un réglet à retrait de 500 mm a une longueur de 500 + 7.5 = 507,5 mm divisés en 500 paries égales, c'est à dire que chaque division vaut 1,015 mm. V.4. Surépaisseur d'usinage Les surfaces fonctionnelles qui doivent satisfaire à de rigoureuses conditions de position et de précision sont usinées. Pour satisfaire cette condition, il est nécessaire de prévoir de la matière en surplus par rapport à la cote finie. Ce surplus de matière est appelé "surépaisseur d'usinage". La valeur de ces surépaisseurs d'usinage ne peut être fixée d'une manière absolue. Elle est fonction de l'état de surface que l'on peut obtenir par moulage, de la grandeur de la pièce, et de l'état de surface à obtenir à la finition. On adopte généralement l'ordre de grandeur suivant : - 3 à 12 mm pour les moulages en fonte et en acier - 1 à 6 mm pour les moulages en aluminium, en cuivre et de leurs alliages. V.5. Modelage La confection du modèle qui servira à réaliser le moule, d'où sortira la pièce coulée (fondue) est appelée "modelage". Le modèle est fabriqué à partir du dessin de définition de pièce à exécuter avec des dimensions légèrement accrues afin de compenser le phénomène de retrait du métal au refroidissement ; et doit être solide, précis et conservé cette précision d'origine malgré les manipulations répétées. Les modèles peuvent être monoblocs ou être en deux ou plusieurs parties, dans ce cas chaque partie doit être pourvue d'une cheville et d'un trou, qui se correspondent pour assurer un alignement précis lors de l'assemblage. - 67 -
  • 4. Chapitre V : Fonderie On attribue aussi généralement une légère pente appelée "dépouille" aux modèles afin de pouvoir lès extraire sans abîmer le moule. Cette dépouille a souvent une valeur de 2 % sur la cote considérée. Lorsque les pièces présentent des évidements, le moulage avec noyau s'impose. Les noyaux sont façonnés dans des boîtes à noyaux cloisonnées. Après façonnage, ils sont cuits dans un four jusqu'à ce qu'ils soient assez résistants pour être manipulés [47]. V.6. Sable de fonderie Le sable utilisé en fonderie contient suffisamment d'argile pour qu'une légère humidification avant usage lui donne de la cohésion. Pour cela, les qualités exigées d'un sable de fonderie sont les suivantes : V.6.1. Infusibilité Le sable de fonderie doit avoir une résistance aux températures élevées. Cette qualité est obtenue grâce à l'utilisation d'une forte proportion de silice de 75 à 90 %. V.6.2. Plasticité C'est l'aptitude à épouser les formes du modèle. L'utilisation d'une faible proportion de résine avec le sable lui donne cette condition. V.6.3. Cohésion C'est l'aptitude à la conservation des formes, elle s'obtient. Elle s'obtient en incorporant au sable de 5 à 15 % d'argile et environ 8 % d'eau. V.6.4. Perméabilité Afin de permettre aux gaz formés durant la coulée d'être évacués sans difficulté, le sable formant le moule doit être perméable pour qu'ils puissent sortir. Cette perméabilité dépend de la grosseur des grains, et de l'intensité avec laquelle le sable a été comprimé (pressé). Pour améliorer la perméabilité, on ajoute de la houille (charbon) en poudre pulvérisée dans le sable. Les petites particules brûleront lors de la coulée du métal liquide, ce qui laissera des vides (infiniment petits) qui permettront aux gaz de s'évacuer [47]. V.7 Techniques de moulage V.7.1. Moulage en sable Le sable est serré à l'intérieur d'un châssis, cadres rigides généralement métalliques pourvus de poignées de manœuvres, de dispositifs de repérage (figure V.1). - 68 -
  • 5. Chapitre V : Fonderie Oreilles de repérage Poignées de manœuvres Châssis métallique Figure V.1 : Schéma d’un châssis Un moule comporte au moins deux parties ; avec des surfaces de séparation appelées joint. Ce joint doit passer par une section maximum du modèle pour que celui-ci puisse être enlevé après serrage, sans détérioration du moule ; les arrachements de sable sont à éviter par la pente ou la dépouille (figure 2). Dépouille Joint Modèle Figure V.2 : Présentation des moules [47] V.7.1.1. Moulage naturel sur modèle Le moulage à l'aide de modèles de forme simples, et ne présentant pas d'évidements importants, est appelé moulage naturel sur modèle. Le modèle exécuté auparavant par le modeleur et ayant une forme semblable à la pièce définie par le dessin va être utilisé afin de fabriquer le moule. Les principales phases d'exécution d'un moule sont (figure V.3) : - Mise en place du modèle sur le marbre à l’intérieur du châssis supérieur et remplissage de ce dernier par le sable (le modèle est posé sur un fond) ; - 69 -
  • 6. Chapitre V : Fonderie Trous events Modèle Châssis supérieur Marbre Figure V.3.a : Premier étape [48] - Tourner le châssis supérieur de 180° et faire un lissage du joint, en passage de l’enduit (pour éviter le collage des deux parties) et serrage du dessus ; - Mise en place du noyau, pour la réalisation des évidements au sein de la pièce (les noyaux fabriqués dans une boite à noyaux) ; - Remplissage de ce dernier par le sable (le modèle est posé sur un fond) ; Châssis inférieur Châssis supérieur Noyau Plan de joint Trous évents Figure V.3.b : Deuxième étape [48] - Séchage du sable (par chalumeaux ou sous des étuves) à une température de 200 à 250 °C, - Enlèvement du modèle; - Nettoyage à l'aide l'air comprimé ; - Réparation des dégradations éventuelles des parois ; - Exécution des tranchées de coulées (chenal de coulée, trou de coulé, trous évents. etc…) ; - 70 -
  • 7. Chapitre V : Fonderie Marbre Châssis inférieur Châssis supérieur Trous évents Trous évents Coulé métal Plan de joint Noyau Figure V.3.c : Troisième étape [48] Notons, que pour éviter la séparation des deux parties du moule sous la poussée du métal liquide au moment de la coulée, les deux châssis doivent être solidement réunies (par agrafes ou charges pesantes). V.7.1.2. Moulage mécanique Afin de pouvoir effectuer le moulage mécaniquement, de nombreux types de machines ont été crées pour réaliser le serrage et le démoulage. Le modèle est collé à une plaque matérialisant la surface de joint du moule, l'ensemble constitue une plaque modèle, qui peut être en bois, en plâtre ou métallique. Deux plaques modèles sont généralement nécessaires pour exécuter un moule (figure V.5). Plâtre Figure V.5. : Plaque modèle double [49] Dans certains cas, pour le moulage de petites pièces sans noyaux, une seule suffit, on dit que la plaque est réversible (figure V.6). 02 Plaques identiques Figure V.6. : Plaque – modèle réversible [49] - 71 -
  • 8. Chapitre V : Fonderie Où bien, double face pour les pièces plates (figure V.7). Serrage Serrage Figure V.7. : Plaque double face [49] La plaque modèle étant fixée sur la table de la machine, le châssis pourvu d'une rehausse est rempli de sable dont le serrage est assuré par l'un des moyens suivants : - Par pression : descente d'un piston ou montée de la table (figure V.8) ; Figure V.8. : Moulage par pression [49] - Par secousses : la table soulevée retombe brusquement, le sable est tassé par inertie (figure 9), Air Figure V.9. : Serrage par secousses [49] - Par projection : le sable est projeté violemment dans le châssis par une palette tournant à grande vitesse (figure 10), - 72 -
  • 9. Chapitre V : Fonderie Alimentation par sable Système de projection Figure V.10. : Système de projection [49] - Par secousses et par pression : ce mode de serrage très régulier est le plus employé en fonderie moderne. Les différentes machines utilisent comme agent moteur la force humaine, l'eau sous pression et surtout l'air comprimé. Le démoulage est obtenu par soulèvement du châssis à l'aide d'un piston de démoulage (figure V.11). Figure V.11. : Système d’aide au démontage [49] Où par descente du piston de serrage après retournement (figure V.12). Piston de serrage Figure V.12. : Démoulage par retournement [49] V.7.2.Méthodes modernes de fonderie V.7.2.1. Moulage en coquille Une coquille est un moule métallique usiné, en fonte ou en acier, les pièces obtenues par ce procédé ont donc des dimensions précises et un bel aspect de surface ; les propriétés - 73 -
  • 10. Chapitre V : Fonderie mécaniques sont bonnes par suite de la structure fine due au refroidissement rapide du métal [50]. Le moulage en coquille se fait pour les grandes séries mais pour des pièces de petites et moyennes dimensions ; où l’on distingue deux techniques : V.7.2.2. Moulage par gravité Le métal liquide est versé dans le moule et rempli ce dernier sous l'action de la pesanteur ou gravitation (figure V.13). 1 : louche 2 : Coquille Figure V.13. : Moulage en coquille par gravitation [51] V.7.2.3. Moulage sous pression La fonderie sous pression est destinée à réaliser des pièces en grandes séries. Cette technologie consiste à injecter à grande vitesse le métal liquide dans un moule métallique. On obtient ainsi un bon état de surface et on évite le maximum de reprise d'usinage. Il exige l'emploi de machines spéciales à couler, le métal est injecté dans la coquille sous l'action d'un piston (figure V.14). 1 : Verseur 2 : Brûleur 3 : Piston 4 : Moule Figure V.14. : Moulage en coquille sous pression [51] V.7.2.4. Moulage par centrifugation Le moulage par centrifugation est une méthode adaptée pour couler des objets de forme circulaire, tels que des tuyaux métalliques. Pendant la coulée, on imprime une rotation - 74 -
  • 11. Chapitre V : Fonderie rapide au moule circulaire, il n'y a pas besoin de noyau car la rotation du moule plaque le métal par l'effet de la force centrifuge. V.7.2.5. Moulage par enrobage ou à la cire perdue Le modèle est fabriqué en cire, souvent dans une installation de moulage en coquille, et revêtu d'une pâte aqueuse de matériau réfractaire qu'on laisse sécher. La coque réfractaire, avec le modèle en cire toujours à l'intérieur, est enfouie dans du sable et le moule passe au four. La cire fond et s'écoule, laissant le moule prêt à recevoir le métal. Les moulages obtenus par le procédé à la cire perdue donnent une bonne tolérance et reproduisent avec précision les petits détails. V.8. Références bibliographiques du chapitre V [44 même que 29] I. Amara, « Support de Cours : fabrication mécanique et métrologie », Département de Génie Mécanique, Université Mentouri Constantine, 2000-2001. [45] Gilles DOUR, « Fonderie alliages, procédés, propriétés d'usage, défauts », Editeur Dunod 2004, France. [46] Manuel technique Deutz, «Principe et technique de fonderie », Service des Méthodes fonderie, Complexe Moteurs et Tracteurs oued hamimime 2000, Constantine, Algérie. [47] C. Marty, J.M Linares, « Procédés de mise en forme T 3» Hermès Science, Paris 1999, France. [48] S. Boukebbab, « Solution du contrôle continu N°02 », Département de Génie Mécanique, Université Mentouri Constantine, 2004-2005. [49 même que 7] D. Gelin, M. Vincent, « Eléments de fabrication », Les Editions Foucher, 1995. [50] Fonderie et moulage des alliages d'aluminium Techniques de l'Ingénieur, Article M813 1991. [51] Aluminium Laufen S.A., «Documentation technique : moulage en coquille », 2007, site : http//www.alu-laufen.ch/. - 75 -
  • 12. Chapitre V : Fonderie - 76 -
